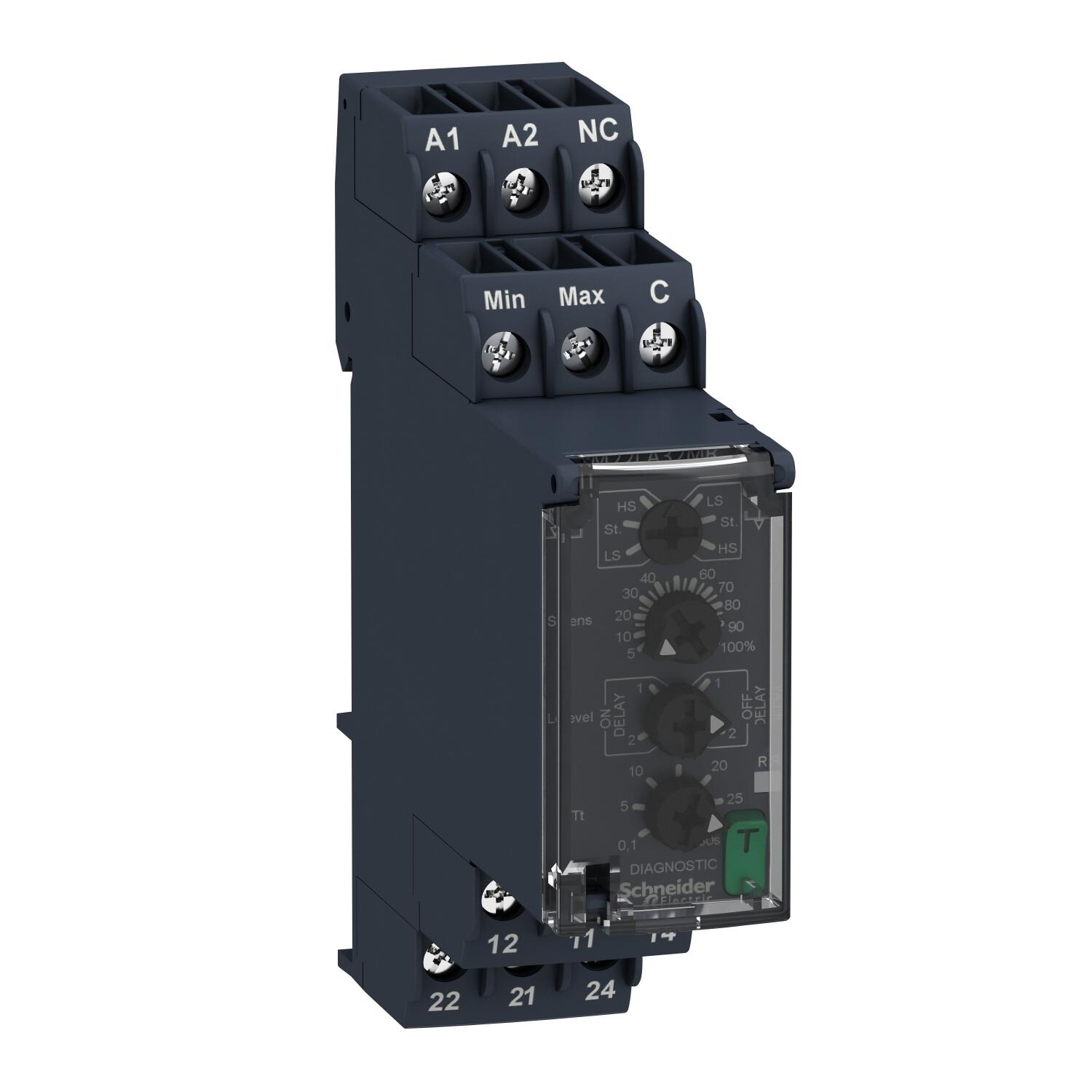

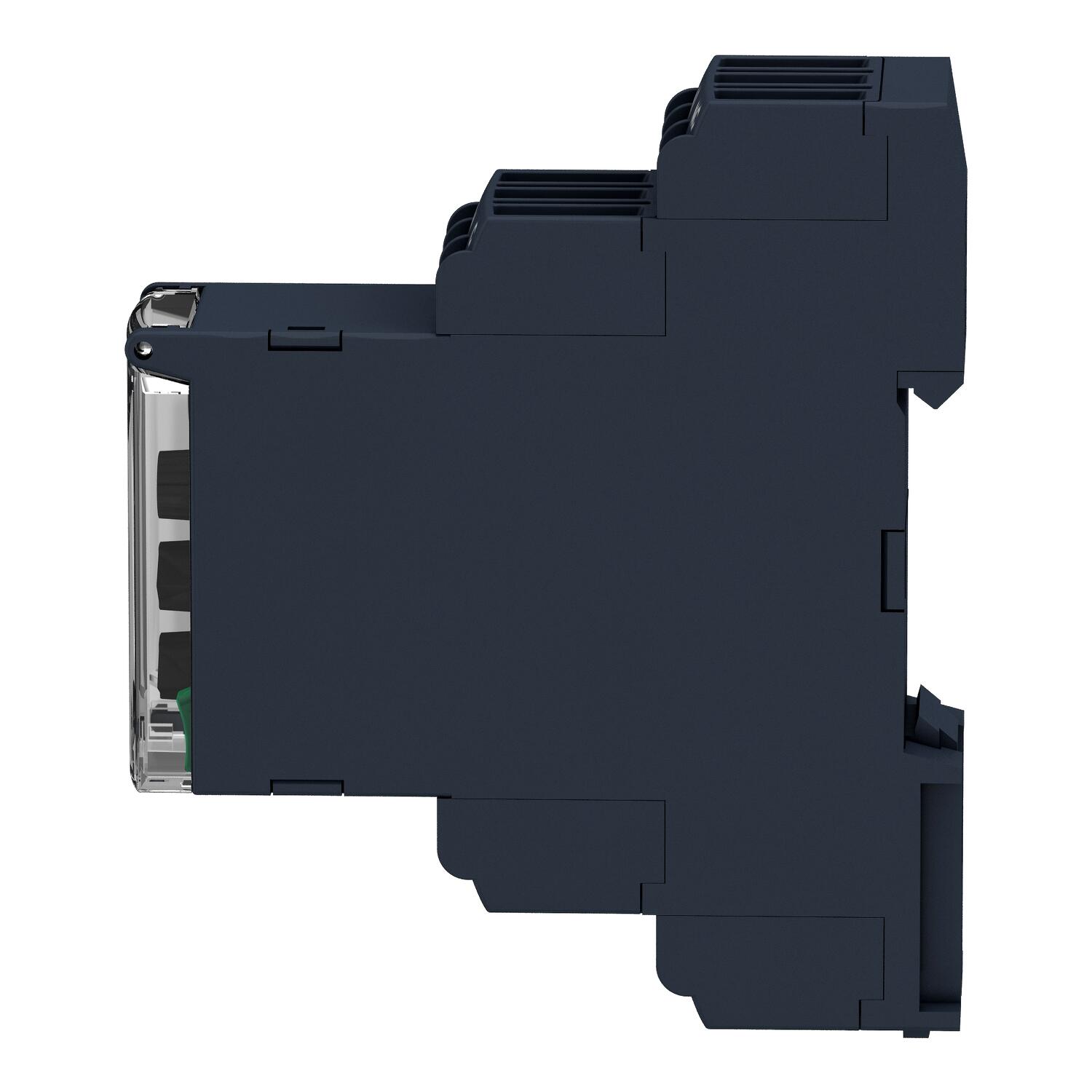

Реле рівня рідини Schneider ( RM22LA32MR )

Реле рівня рідини Schneider ( RM22LA32MR ) основні характеристики:

• Серія продукту: Реле керування Harmony
• Тип реле: Реле контролю рівня
• Тип виробу або компоненту: Реле контролю рівня
• Найменування релейного захисту: РМ22Л
• Параметри релейного моніторингу: Виявлення резистивними датчиками
• Час затримки: Регульований 0.1...30 с, +/- 10 % максимального значення шкали час затримки при несправності
• Комутаційна здатність: 2000 В·А
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 8 А змінний струм
• Тип контакту та з'єднання: 2 перемикаючі контакти
• Максимальна напруга перемикання: 250 В змінний струм
• Номінальна напруга: 24...240 В Змінний/постійний струм 50/60 Гц неавтономний
• Межі напруги живлення: 20,4…264 В змінний/постійний струм
• Споживана потужність: 1,5 Вт постійний струм
• Вихідні контакти: 2 перемикачі
• Номінальний вихідний струм: 8 А
• Затримка при увімкненні: 2,5 з, 0,6 с
• Максимальна напруга на електроді: 12 В змінний струм
• Максимальний струм електрода: 1 мА
• Стабільність та повторюваність характерис: +/- 2 % для затримка часу
• Похибка вимірювання: < 1 % на весь діапазон із коливанням напруги, 0.05 %/°C при коливаннях температури
• Максимальна дальність кабелю між пристроям: 100 м між зонд і затримка
• Шкала чутливості: 0,25...5 кОм LS (низька чутливість), 5...100 кОм St (Стандартна чутливість), 50...1000 кОм HS (Висока чутливість)
• Регулювання чутливості: 5…100 %
• Максимальний струм живлення для датчиків: 1 мА
• Категорія перенапруги: III відповідно до IEC 60664-1
• Ізоляція: Між живленням і вимірюванням
• Клеми підключення: Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником. Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника. Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Монтажний кронштейн: 35 мм DIN-рейка відповідно до МЕК 60715
• Монтажне положення: Будь-яке положення
• Електрична зносостійкість: 100 000 циклів
• Механічна зносостійкість: 10000000 циклів
• Матеріал контакту: Без кадмію
• Діапазон вимірювань: 0,25...1000 кОм
• Показники надійності безпеки: MTTFd = 182.6 років, B10d = 170000

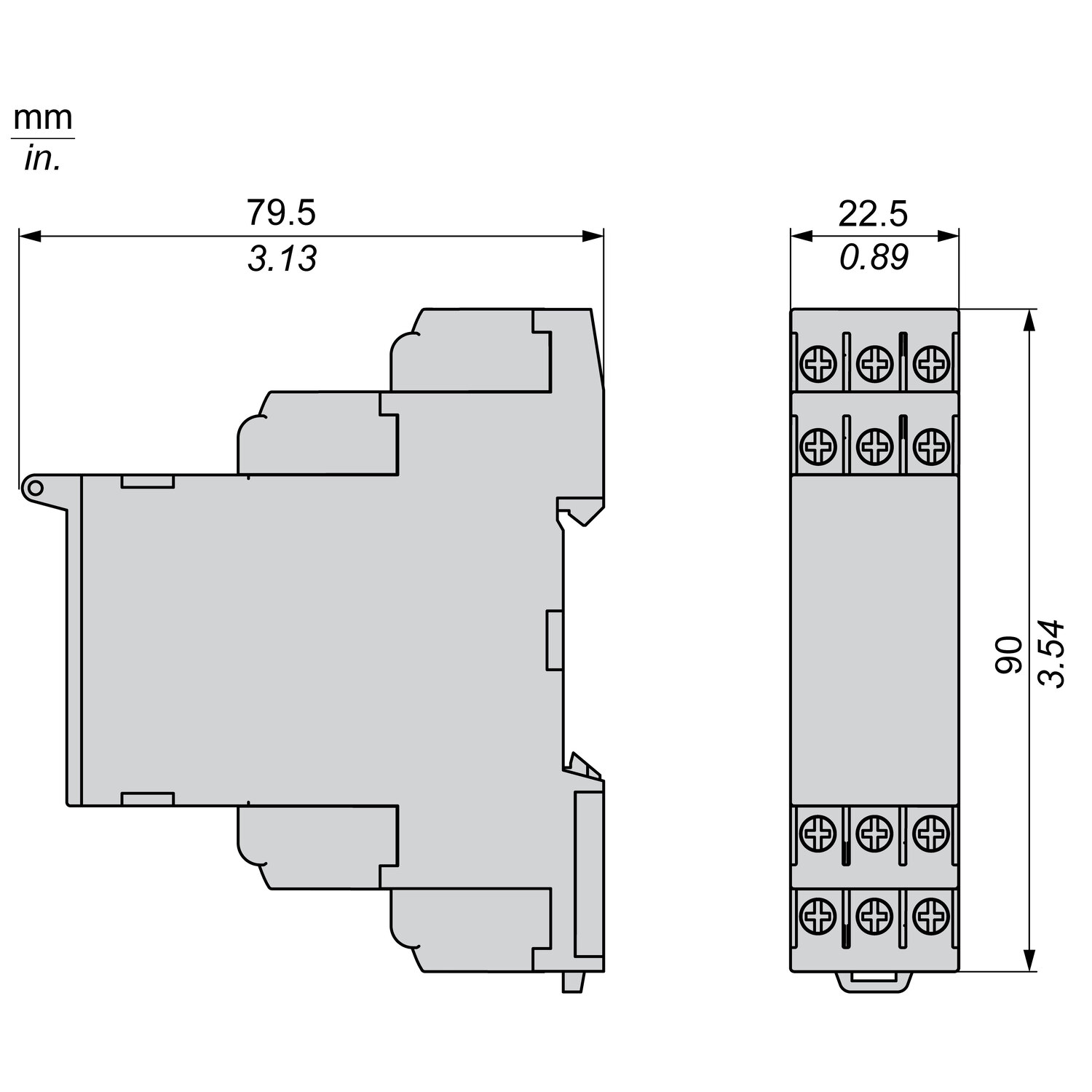

• Ширина: 22,5 мм
• Тип керування: З кнопкою для тестування
• Вага нетто: 0,11 кг
