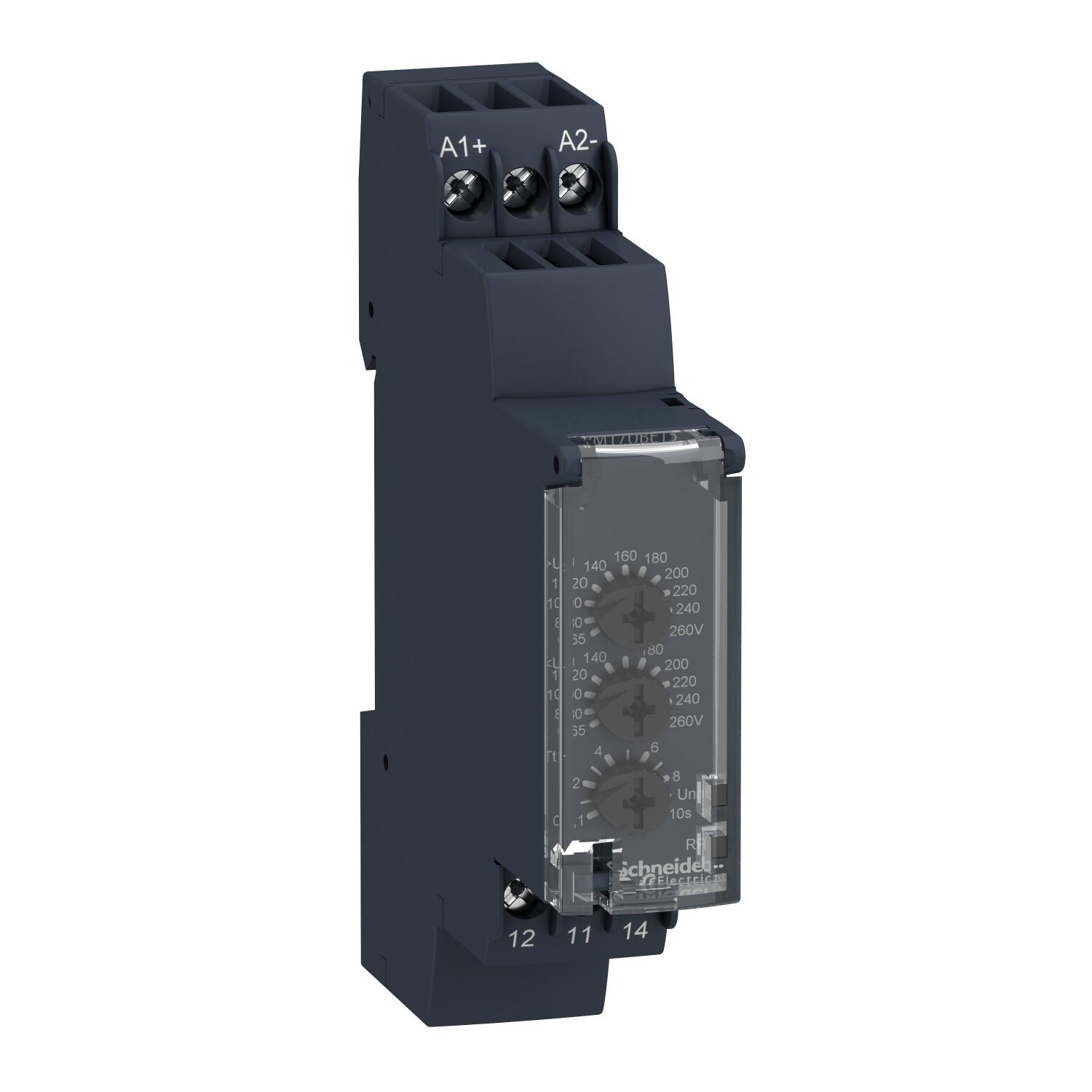

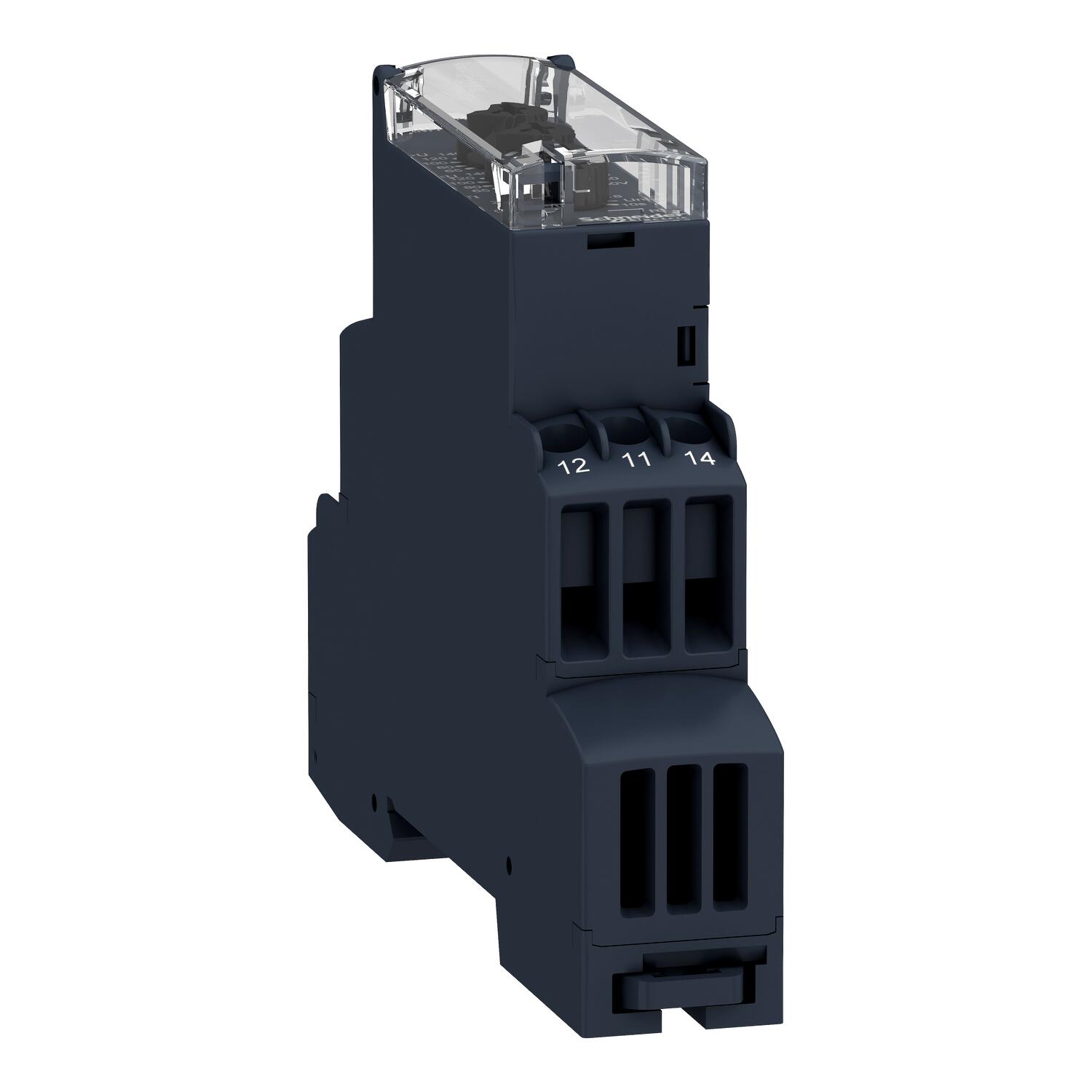

Реле контролю напруги Schneider 65-260V ( RM17UBE15 )

Реле контролю напруги Schneider 65-260V ( RM17UBE15 ) основні характеристики:

• Серія продукту: Реле керування Harmony
• Тип реле: Реле контролю напруги
• Тип виробу або компоненту: Реле контролю напруги
• Конкретне застосування виробу: Для однофазного і постійного живлення
• Найменування релейного захисту: RM17UBE
• Параметри релейного моніторингу: Виявлення перенапруги і зниженої напруги
• Час затримки: Регульований 0.1...10 с, 0 + 10 % час затримки при несправності
• Комутаційна здатність [ВА]: 1250 В·А
• Діапазон вимірювань: 65...260 В Змінний/постійний струм
• Тип контакту та з'єднання: 1 перемикаючий контакт
• Інтегральний час: 1500 мс затримка часу
• Максимальна напруга перемикання: 250 В Змінний/постійний струм
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 5 А Змінний/постійний струм
• Межі напруги живлення: 50…270 В змінний/постійний струм
• Споживана потужність [ВА]: 0…3 В·А змінний струм
• Максимальна споживана потужність [Вт]: 1 Вт постійний струм
• Частота схеми керування: 50...60 Гц +/- 10% частота
• Стійкість до коротких переривів споживання: 20 мс
• Вихідні контакти: 1 З/О
• Номінальний вихідний струм: 5 А
• Гістерезис: 5 % фіксований з поргові налаштування
• Точність вимірювання: +/- 10 % максимального значення шкали
• Полярність: Нереверсивна полярність на постійному струмі
• Затримка при включенні: 1000 мс постійний струм, 500 мс змінний струм
• Максимальний цикл вимірювання: 150 мс цикл вимірюв. як середньоквадрат. значення
• Стабільність та повторюваність характерис: +/- 0.5 % для вхідний та вимірювальний ланцюг +/- 1 % для затримка часу
• Похибка вимірювання: < 1 % на весь діапазон із коливанням напруги 0.2 %/°C при коливаннях температури
• Опір ізоляції: > 500 МОм на 500 В постійний струм відповідно до МЕК 60255-5 > 500 МОм на 500 В постійний струм відповідно до МЕК 60664-1
• Робоче положення: Будь-яка позиція без зниження номінальних характеристик
• Місцева сигналізація: СВІТЛОДІОД (зелений) for Живлення увімкнено. СВІТЛОДІОД (жовтий) for реле увімкнено
• Категорія перенапруги: III відповідно до IEC 60664-1
• [Ui]:  номінальна напруга ізоляції: 250 В відповідно до МЕК 60664-1, 400 В відповідно до МЕК 60664-1
• Клеми підключення: Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) твердий без кабельного наконечника. Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. Гвинтові затискачі, 1 x 0.2...2 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником. Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Монтажний кронштейн: Симетрична din-рейка 35 мм відповідно до МЕК 60715
• Електрична зносостійкість: 100 000 циклів
• Механічна зносостійкість: 30000000 циклів
• Робоча швидкість: <= 360 операцій/год повне навантаження
• [Un]:  номінальна напруга: автономний
• Тип керування: Без тестової кнопки

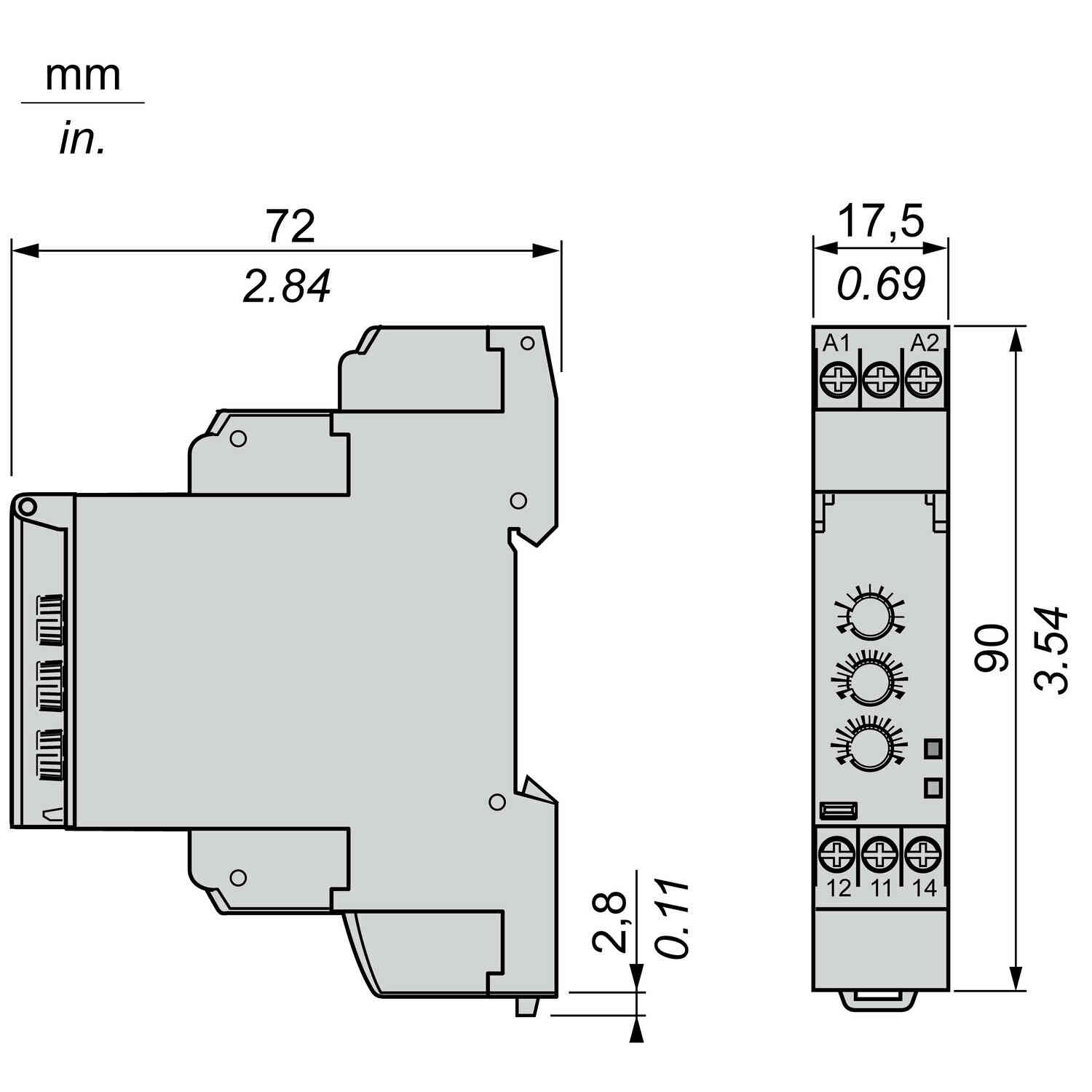

• Ширина: 17,5 мм
• Вага: 0,08 кг
• Ступінь захисту: IP20 відповідно до МЕК 60529 (Затискачі). IP30 відповідно до МЕК 60529 (корпус)
