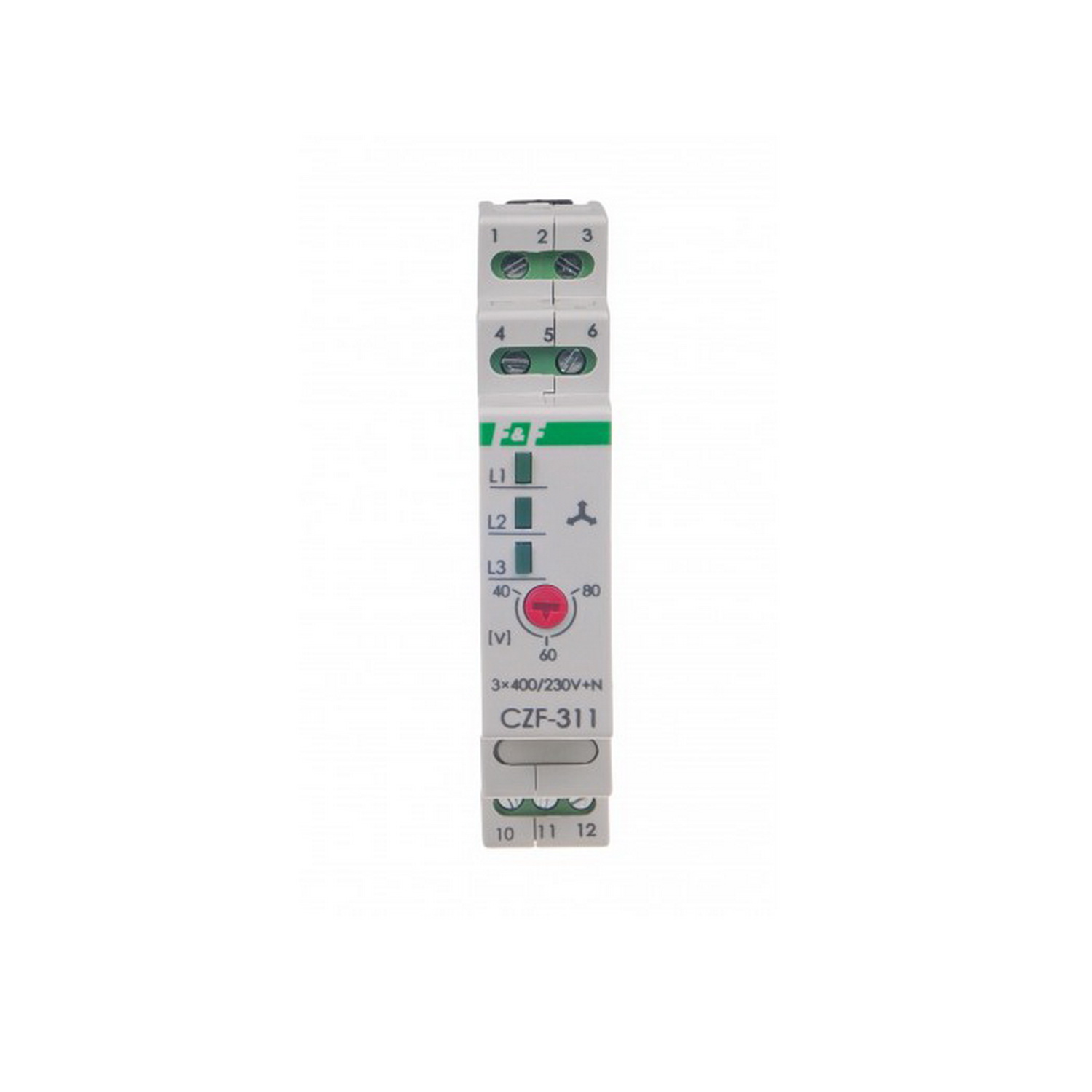

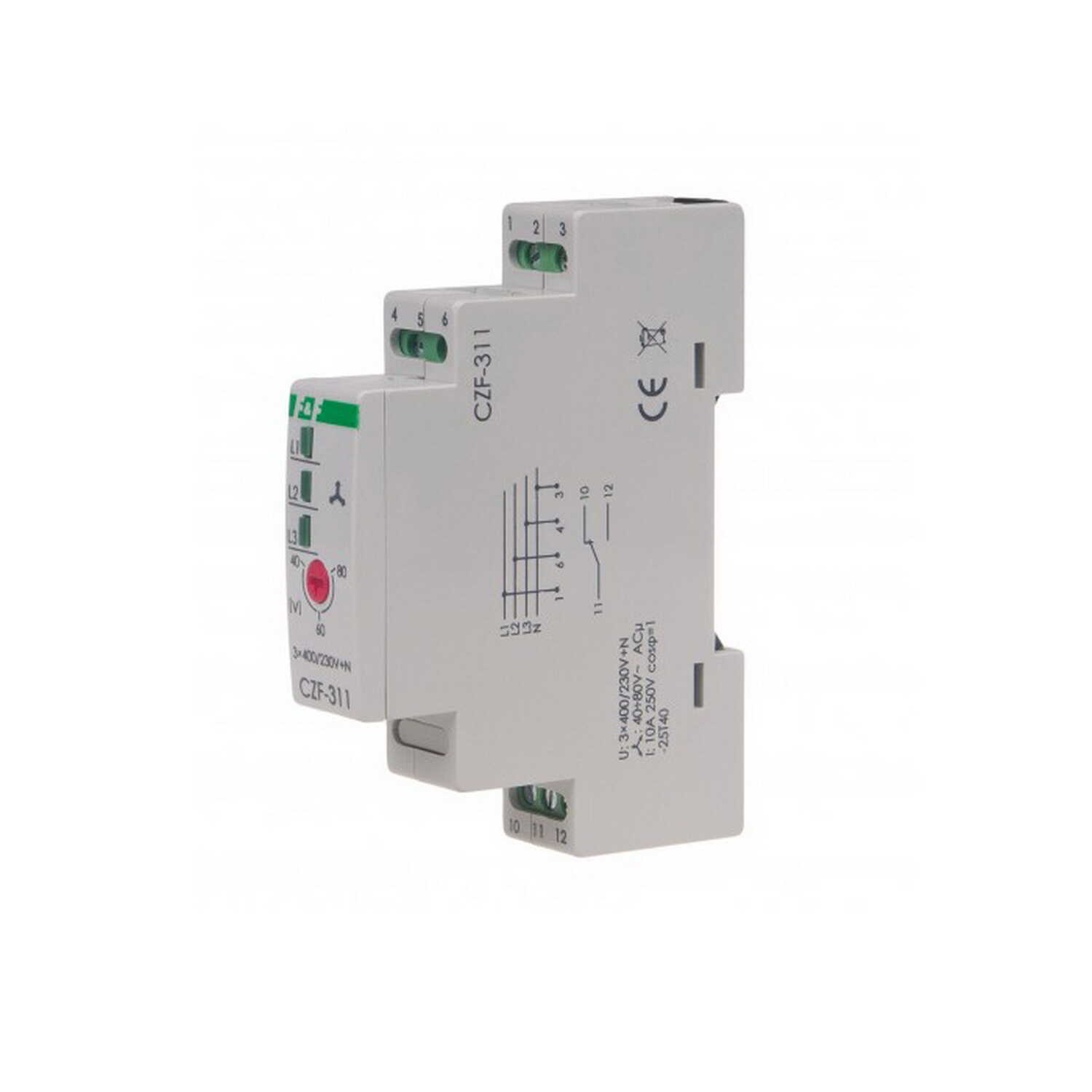

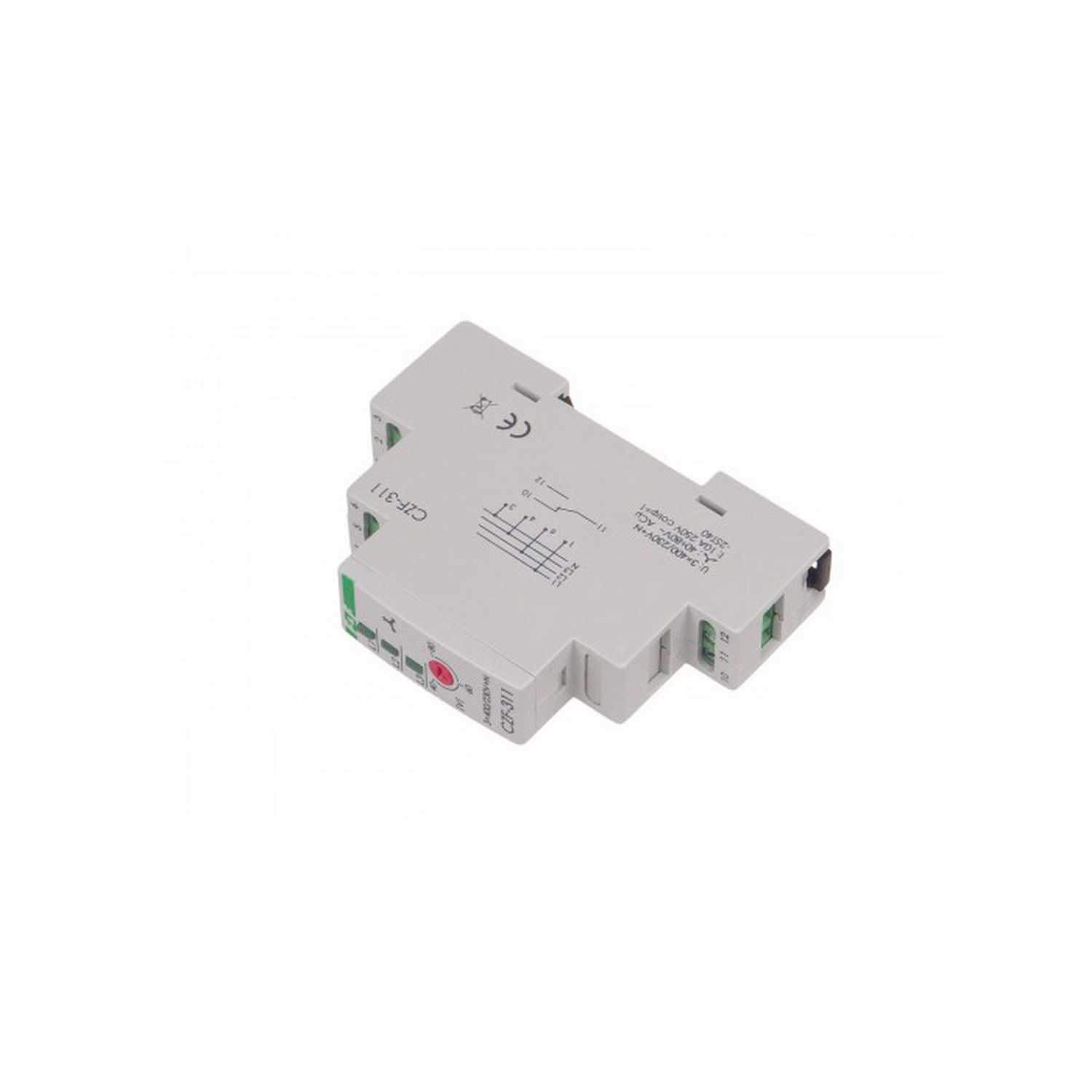

Реле контролю фаз F&F пропадання ( CZF-311 )

Реле захисту електродвигунів CZF-311 призначений для захисту електродвигунів і електрообладнання, що живляться від трифазної мережі в випадках: відсутності хоча б однієї з фаз, асиметрії напруги, обриву нульового проводу, падіння напруги нижче 160В.Принцип роботи якщо параметри мережі, яка живить електродвигун, в межах норми, то контакти виконавчого реле 11, 12 замкнуті і на контактор електродвигуна подається напруга, що керує його включенням. У випадку однієї з перерахованих вище аварійних ситуацій контакти реле розмикаються і контактор відключається. Вимкнення у разі асиметрії і зниження напруги менше встановленої величини відбувається із затримкою 3-5 с. У разі відсутності хоча б однієї з фаз або обриву нульового проводу виріб вимикається з затримкою 0,1 с. Включення відбувається автоматично після відновлення напруги живлення.

Реле контролю фаз F&F пропадання ( CZF-311 ) основні характеристики​:

• Напруга живлення: 3х400 В+N
• Виконавчий елемент: реле
• Максимальний струм навантаження: 10 А
• Конфігурація контактів: 1 x НО/НЗ
• Споживана потужність: 0,56 Вт
• Підключення: затискачі гвинтові 2,5 мм2
• Затримка виключення: 4 з
• Момент затягування: 0,4 Нм
• Робота з генераторами: НІ
• Контроль зникнення/перекосу фаз: ТАК
• Контроль послідовності фаз: НІ
• Контроль стану контактора: НІ
• Гальванічна розв'язка: ТАК
• Асиметрія напруги: 40÷80 В
• Гістерезис напруги: 5 В
• Індикація живлення: 3 × СВІТЛОДІОД зелений
• Розмір: 1 модуль типу S (18 мм)
• Встановлення: на din-рейці 35 мм
• Діапазон робочих температур: -25÷40°C
• Ступінь захисту: IP20
• Гарантія: 24 місяці
• Виробник: F&F
• Країна виробник: Польща
