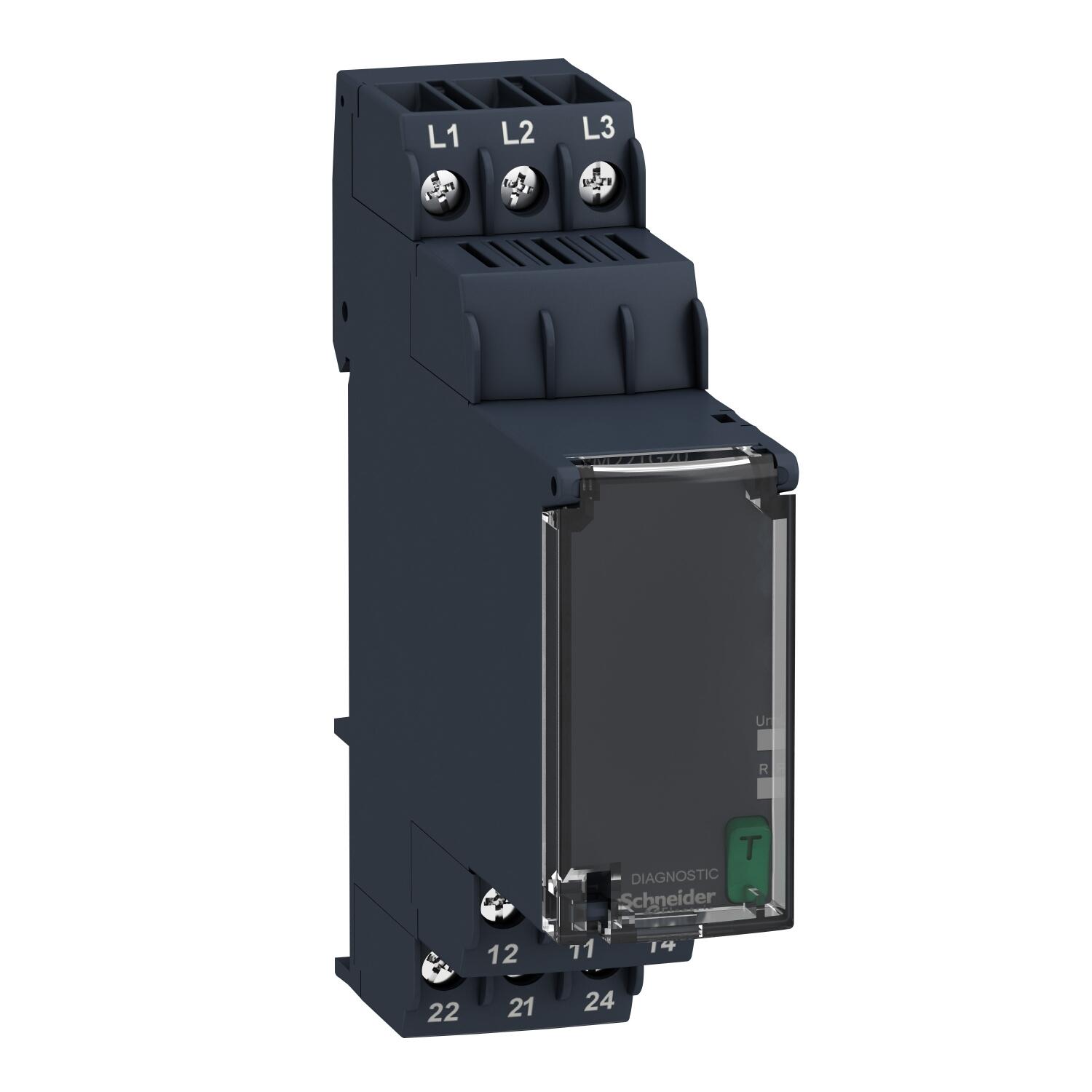

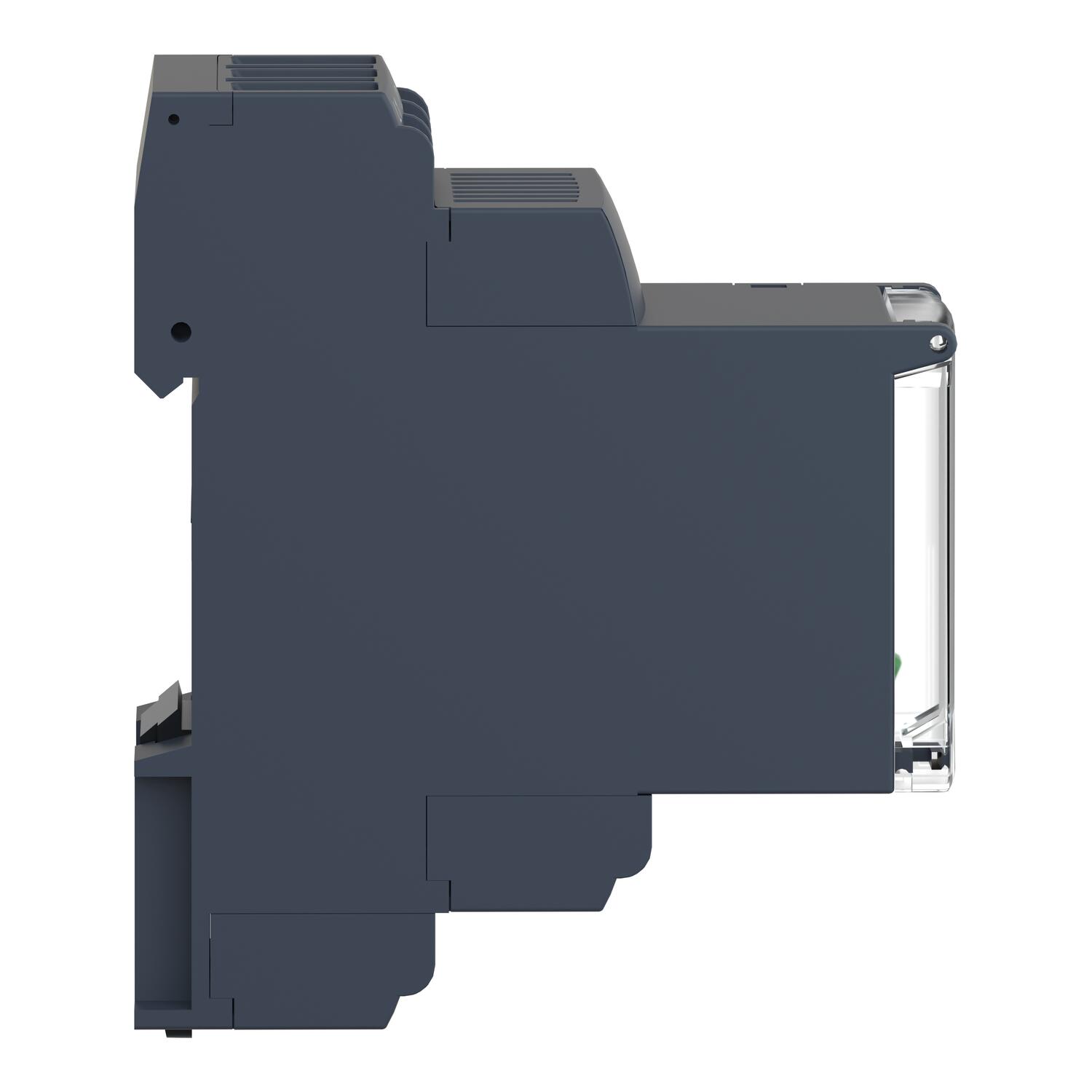

Реле контролю фаз 183-528V Schneider ( RM22TG20 )

1. Спрощена конструкція панелі завдяки ширині 22,5 мм, як у 2-полюсного автоматичного вимикача
2. Відчуйте безпрецедентну точність, прогнозне обслуговування та чудовий рівень безпеки.
3. Забезпечує авт. керування вимк-ням та інформацію про несправності для швидкої ідентифікації несправностей та їх усунення
4. Прозора кришка для захисту налаштувань від несанкціонованого втручання, що зменшує потребу в обслуговуванні
5. Сумісний з широким спектром застосувань, таких як підйомно-транспортне обладнання, пакування, ліфти, тощо.

Реле контролю фаз 183-528V Schneider ( RM22TG20 ) основні характеристики​:

• Серія продукту: Реле керування Harmony
• Тип реле: Реле контролю
• Тип виробу або компоненту: 3-фазне реле керування
• Кількість фаз мережі: 3 фази
• Найменування релейного захисту: RM22TG
• Параметри релейного моніторингу: Послідовність фаз. Виявлення обриву фази (обрив 2 або більше фаз)
• Тип витримки часу: Без
• Комутаційна здатність: 2000 В·А
• Діапазон вимірювань: 208...480 В напруга змінний струм
• Тип контакту та з'єднання: 2 перемикаючі контакти
• Інтегральний час: 1500 мс при максимальній напрузі
• Максимальна напруга перемикання: 250 В змінний струм
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 8 А змінний струм
• Us:  номінальна напруга живлення: змінний/постійний струм
• Межі напруги живлення: 183…528 В змінний струм
• Робочі межі: 183...528 В змінний струм
• Споживана потужність: 15 В·А на 480 В змінний струм 60 Гц
• Порогова напруга виявлення: < 100 В змінний струм
• Частота напруги живлення: 50...60 Гц +/- 10%
• Вихідні контакти: 2 перемикачі
• Затримка пуску після включення живлення: 650 мс
• Час реакції: <= 200 мс
• Категорія перенапруги: ІІІ відповідно до МЕК 60664-1, ІІІ відповідно до UL 508
• Опір ізоляції: > 100 МОм в 500 В постійний струм відповідно до МЕК 60255-27
• Монтажне положення: Будь-яке положення
• Клеми підключення: Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником. Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника. Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Світлодіодний індикатор стану: СВІТЛОДІОД (жовтий) реле увімкнено. СВІТЛОДІОД (зелений) Живлення увімкнено
• Монтажний кронштейн: 35 мм DIN-рейка відповідно до МЕК 60715
• Електрична зносостійкість: 100 000 циклів
• Механічна зносостійкість: 10000000 циклів
• Un:  номінальна напруга: автономний
• Показники надійності безпеки: MTTFd = 924.6 років, B10d = 850000
• Матеріал контакту: Без кадмію
• Тип керування: З кнопкою для тестування

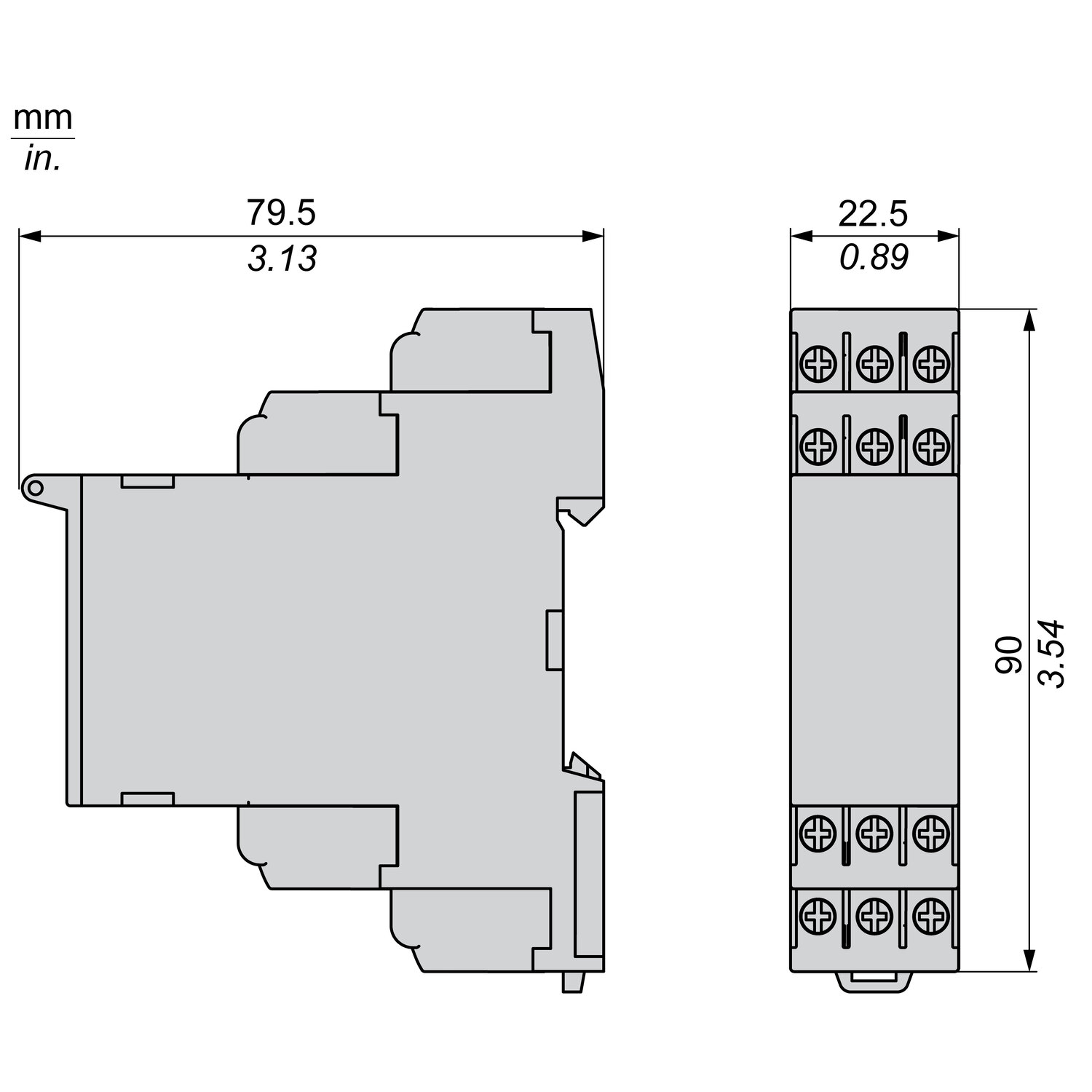

• Ширина: 22,5 мм
• Вага: 0,09 кг
• Ступінь захисту: IP20 відповідно до МЕК 60529 (Затискачі). IP40 відповідно до МЕК 60529 (корпус). IP50 відповідно до МЕК 60529 (передня панель)
