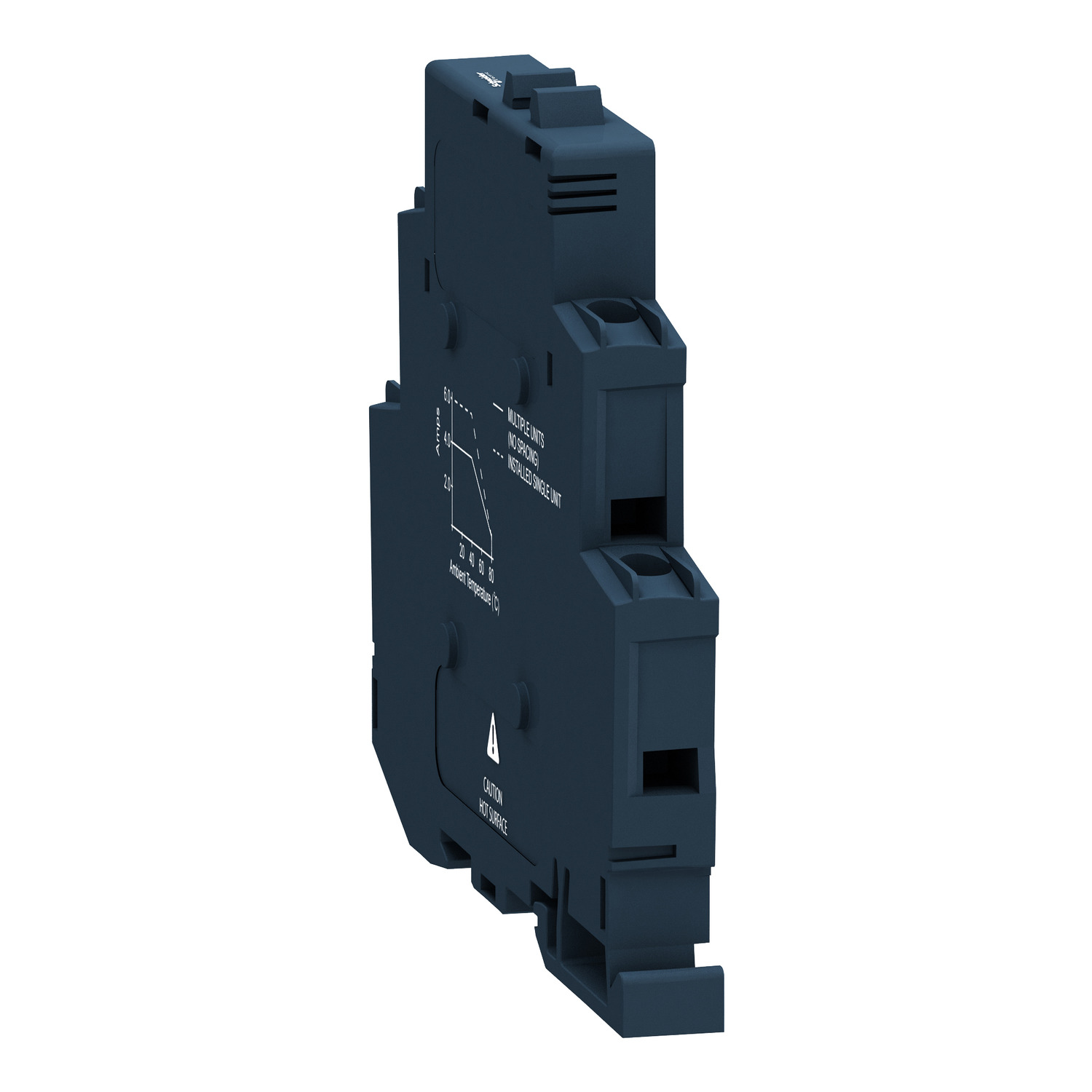

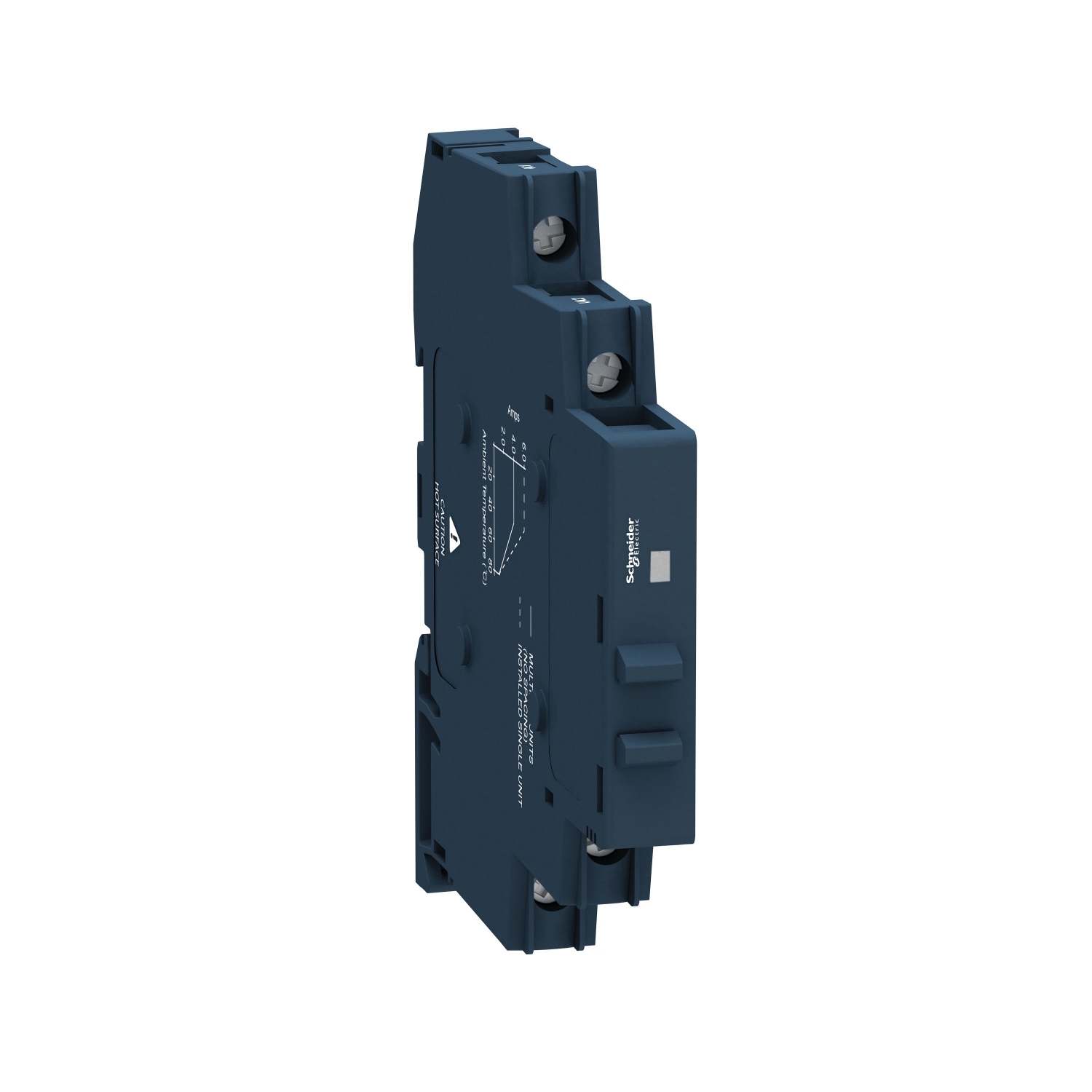

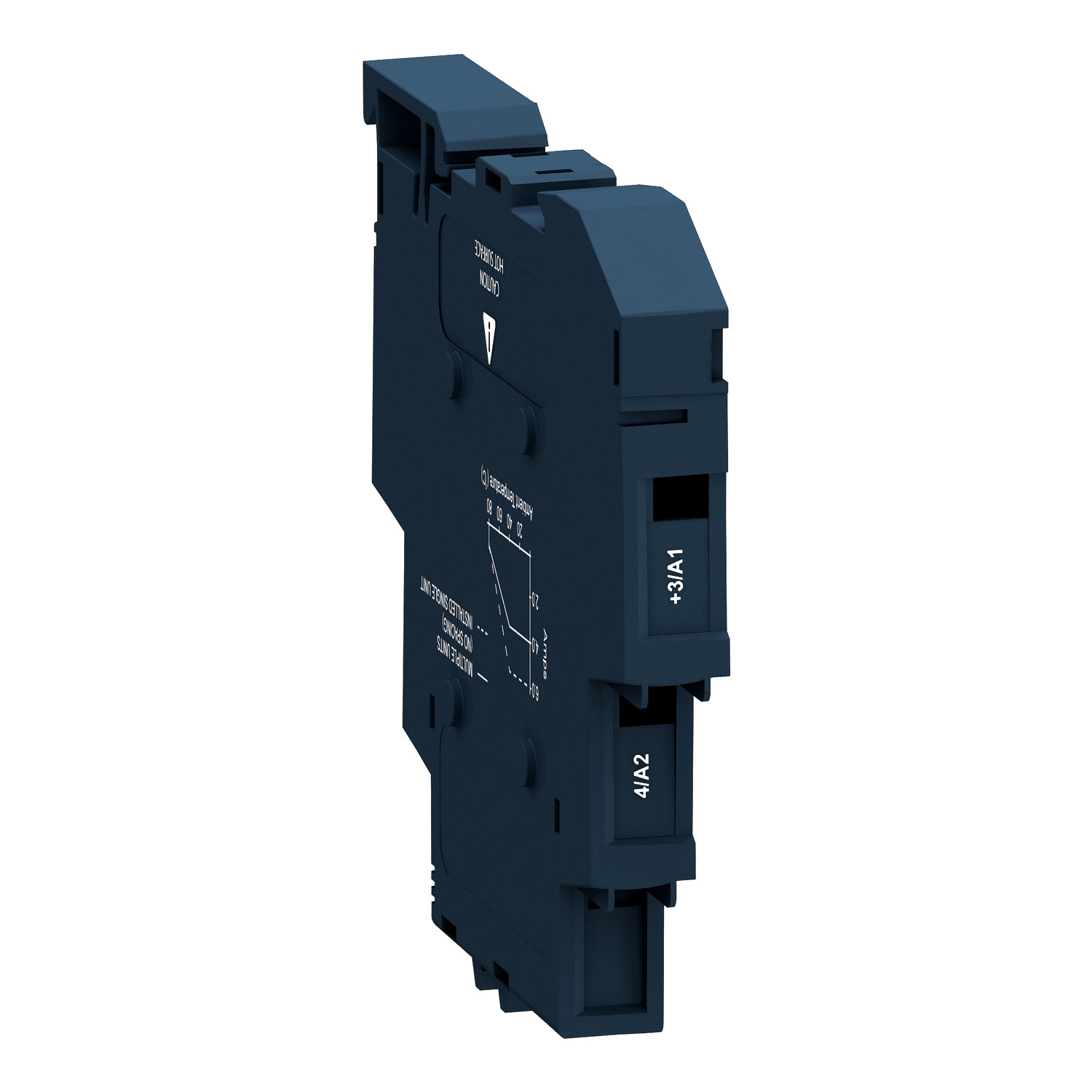

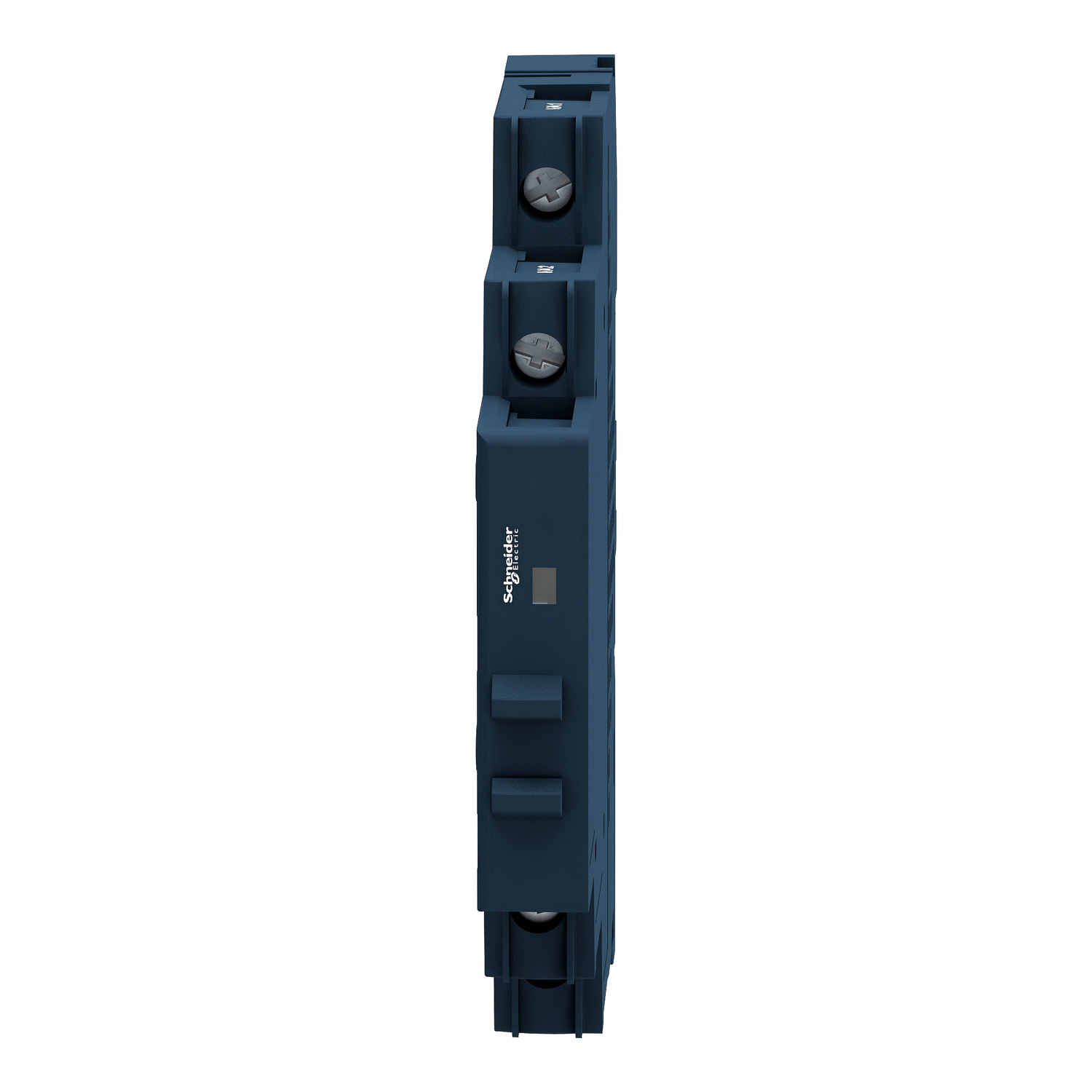

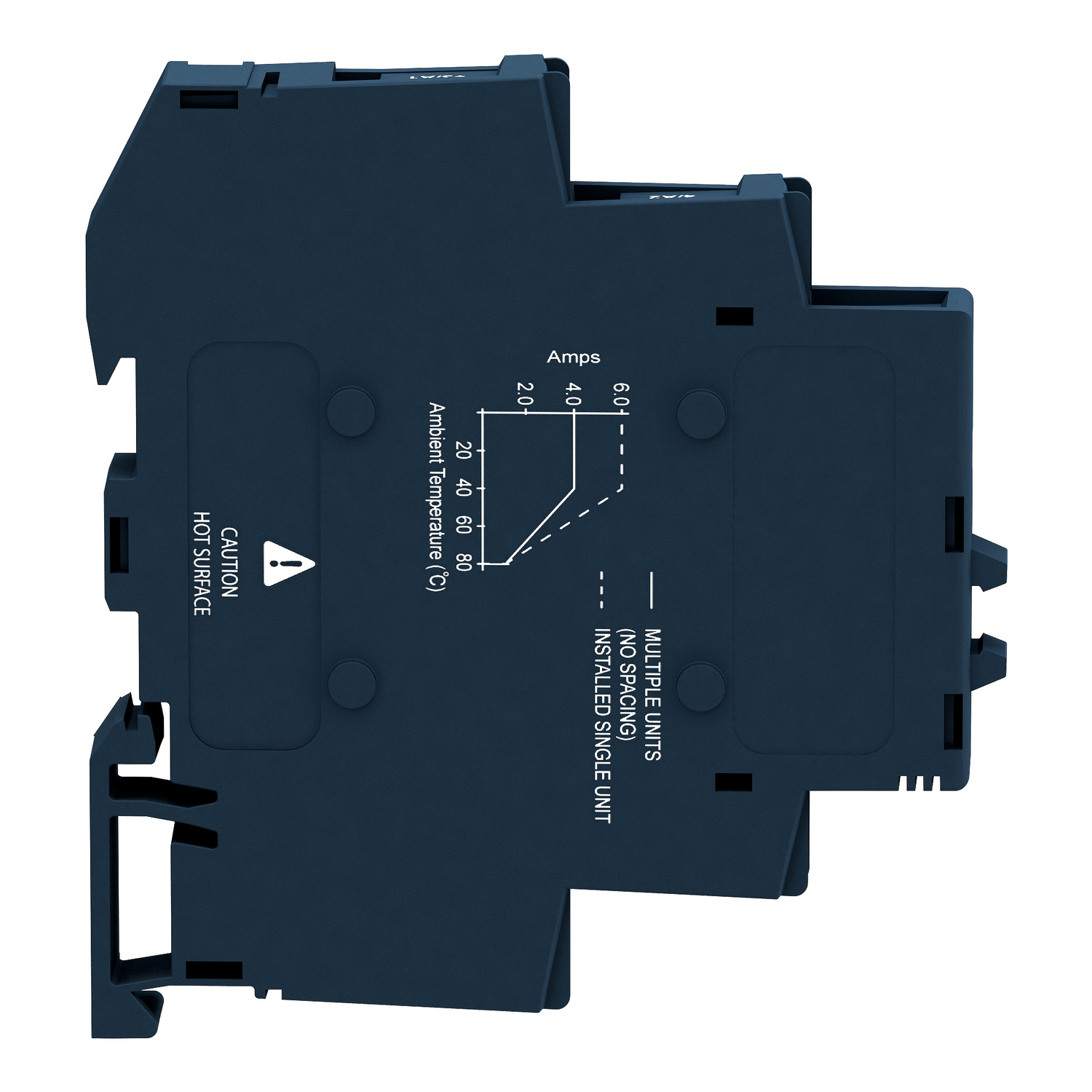

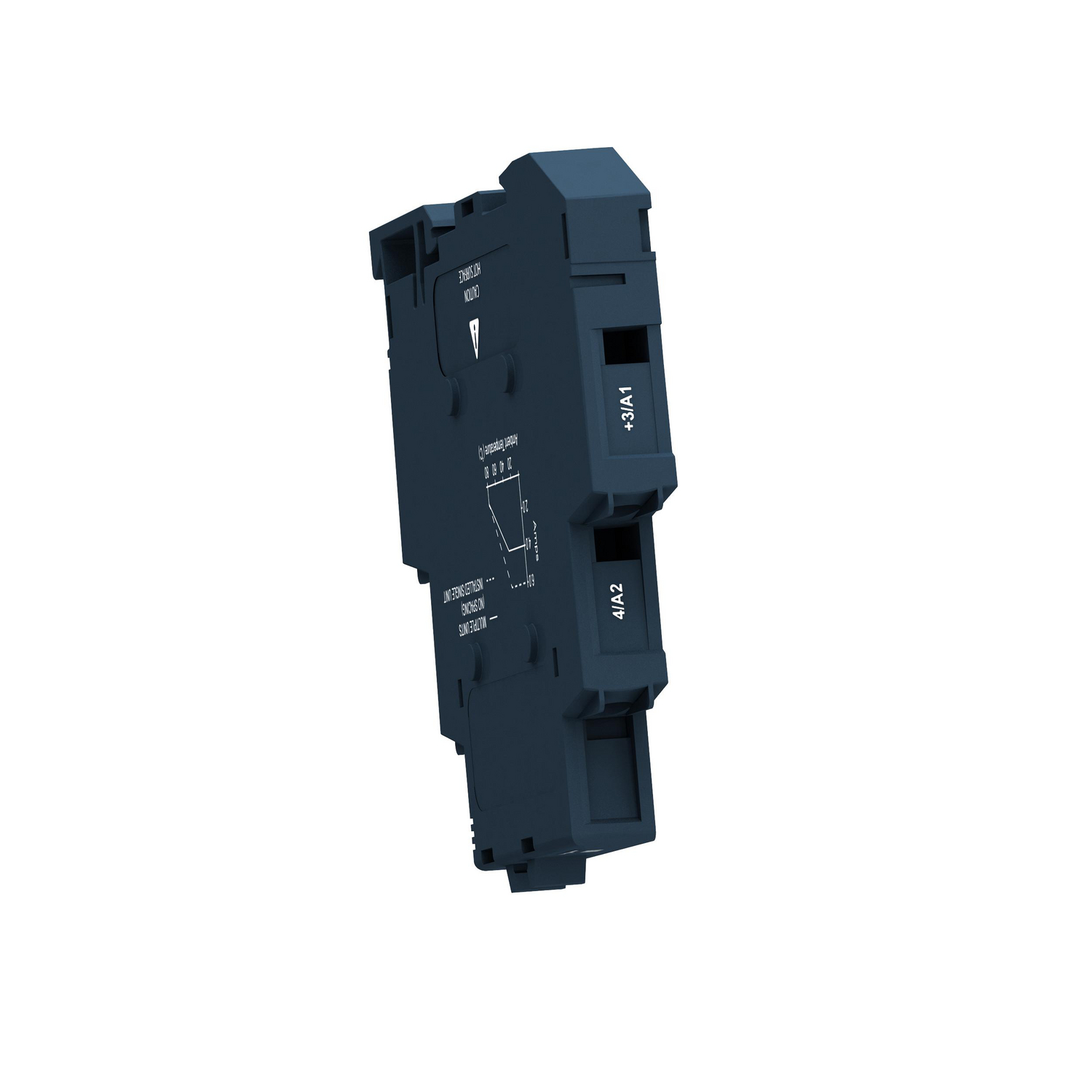

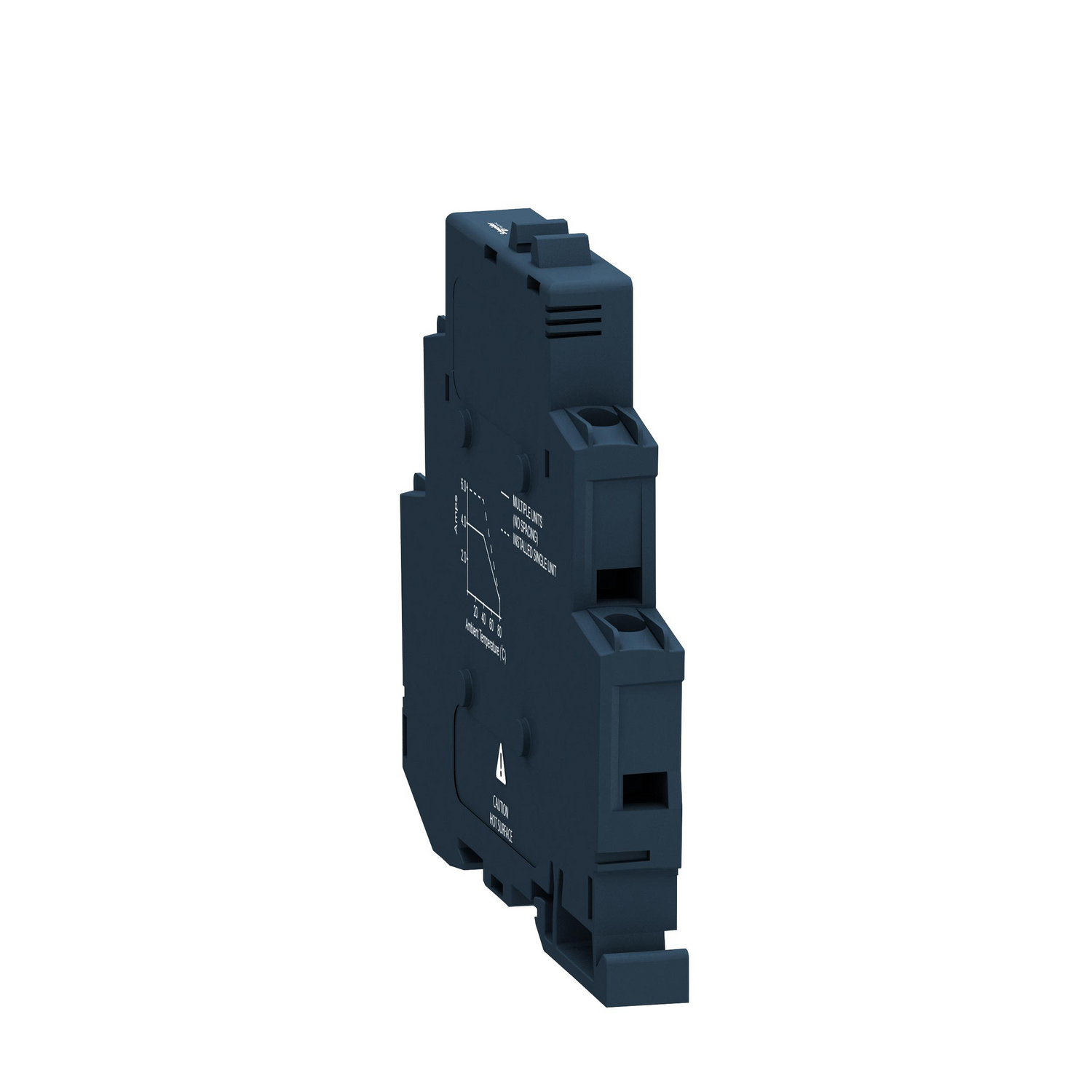

Твердотільне реле Schneider SSM 1Ф 6A 24V DC / 280V AC 6A ( SSM1A16BD )

1. Вбудований радіатор для максимальної продуктивності та меншої кількості запасних частин
2. Безшумний і надійний за рахунок відсутності рухомих контактів
3. Стійкий до ударів, вібрації та забруднення, що робить його ідеальним для важких промислових умов
4. Необмежена електрична довговічність: скоротіть витрати на обслуговування та простої
5. Візуальний світлодіодний індикатор для простішого пошуку несправностей і введення в експлуатацію

Твердотільне реле Schneider SSM 1Ф 6A 24V DC / 280V AC ( SSM1A16BD ) : основні характеристики:

• Серія продукту: Harmony Твердотільні реле
• Назва пристрою: ССМ
• Тип виробу або компоненту: Модульне реле для DIN-рейки
• Кількість каналів: 1
• Кількість фаз: 1 фаза
• Режим комутації виводу: Перемикання нульової напруги
• Тип конфігурації виробу: Конфігурація реле
• Монтажний кронштейн: Симетрична DIN-рейка
• Номінальний струм: 6 А
• Вихідна напруга: 24...280 В змінний струм
• Напруга схеми керування: 4...32 В постійний струм
• Момент затягування: 0,5...0,8 Н.м для вхід, 0,5...0,8 Н.м для вихід
• Клеми підключення: Гвинтові затискачі: 1 x 0.3...1 x 1.5 мм², (AWG 22...AWG 16) для вхід.Гвинтові затискачі: 1 x 0.3...1 x 2.5 мм², (AWG 22...AWG 14) для вихід
• Максимальна ємність: 10 пФ для Вхід/вихід
• Опір ізоляції: 1000 МОм на 500 В постійний струм
• Місцева сигналізація: СВІТЛОДІОД (зелений) for стан входу
• Мінімальна напруга перемикання: 4 В постійний струм увімкнення
• Максимальна напруга перемикання: 1 В постійний струм вимкнення
• Вхідний струм: 8…11 мА
• Тип напівпровідникового виходу: Перемикання нульової напруги SCR вихід
• Струм навантаження: 0,15...6 А
• перехідна перенапруга: 600 В
• Короткочасний струм: 285 А для 16.6 мс 300 А для 20 мс
• Максимальне просідання напруги: <1,3 В у відкритому положенні
• Потужність двигуна : к.с.]: 0,16 к.с. при <40 °C 240 В змінного струму
• Максимальний надструм I²t для спрацювання з: 410 A².с для 10 мс на 50 Гц напівперіод 375 A².с для 8.33 мс на 60 Гц напівперіод
• Максимальний струм витоку: 0,1 мА у закритому стані
• Диференціал напруги до часу dv/dt: 500 В/мкс у закритому стані при максимальній напрузі
• Час реакції: 0.5 цикл (увімкнення) 0.5 цикл (вимкнення)
• Коефіцієнт потужності: 0,5 (з максимальним навантаженням)
• Категорія перенапруги: ІІІ

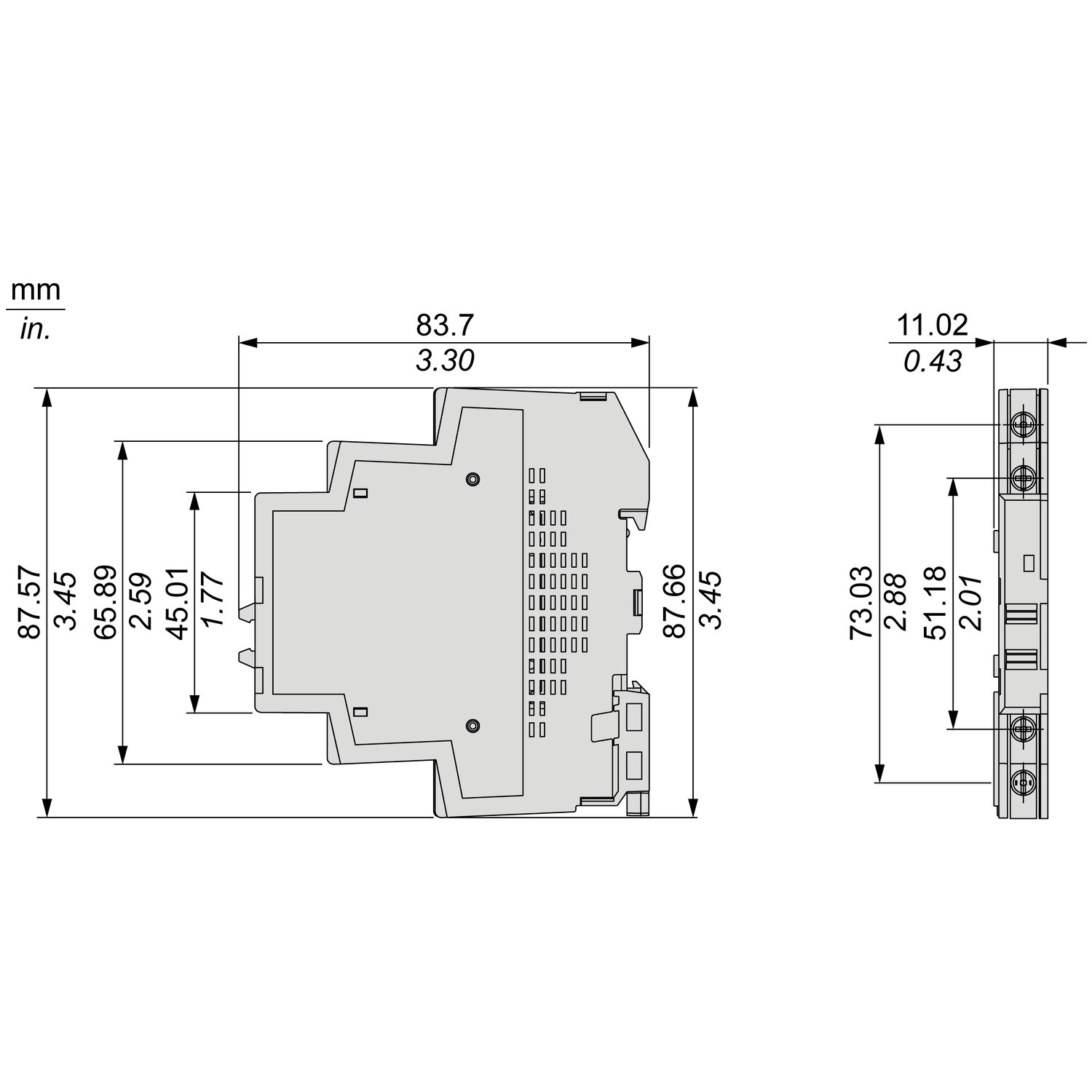

• Ширина: 11 мм
• Висота: 90,3 мм
• кнопка тестування: Без тестової кнопки
• Глибина: 83,7 мм
• Вага нетто: 0,05 кг
• Ступінь захисту: IP20
