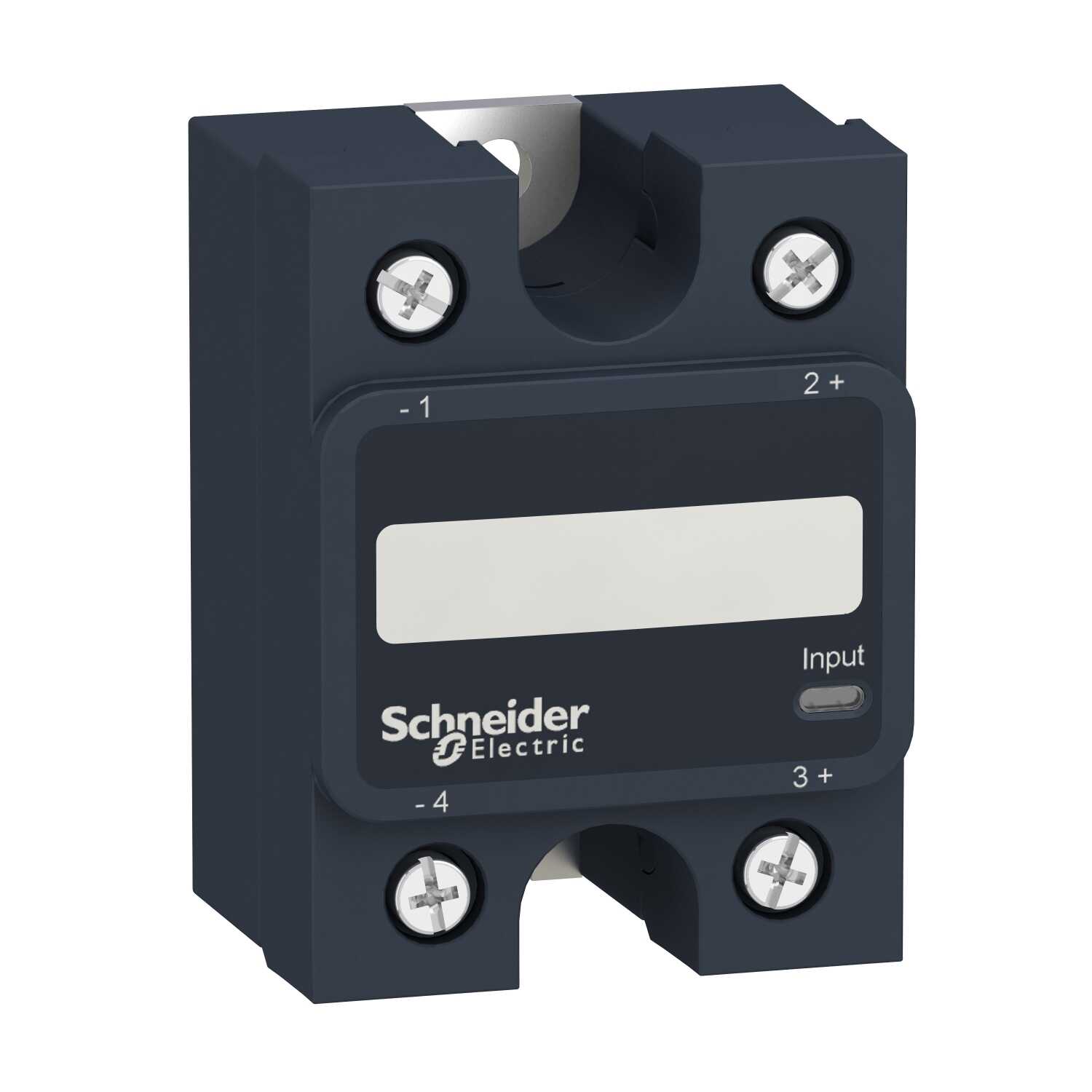

Твердотільне реле Schneider SSP1 1Ф 25A 24V DC / 220V AC ( SSP1A125BDT )

1. Встановлена ​​на заводі термопрокладка для більшої тривалості теплових характеристик реле та меншого ризику простою
2. Безшумний і надійний за рахунок відсутності рухомих контактів
3. Стійкий до ударів, вібрації та забруднення, що робить його ідеальним для важких промислових умов
4. Необмежена електрична довговічність: скоротіть витрати на обслуговування та простої

Твердотільне реле Schneider SSP1 1Ф 25A 24V DC / 220V AC ( SSP1A125BDT ) : основні характеристики:

• Серія продукту: Harmony Твердотільні реле

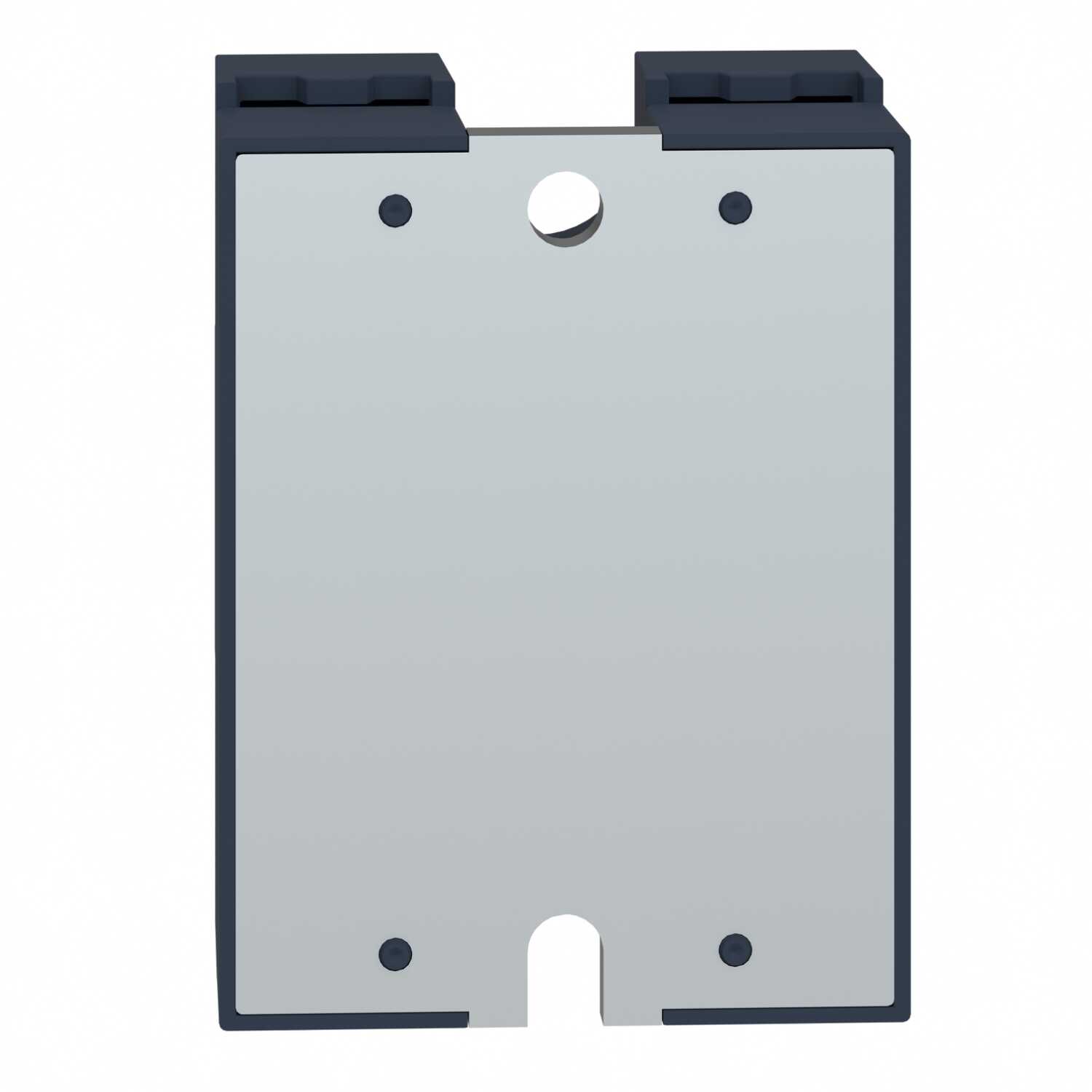

• Додатковий аксесуар: Термопрокладка
• Тип виробу або компоненту: Панельне реле
• Назва пристрою: SSP1
• Монтажний кронштейн: Панель
• Кількість фаз: 1 фаза
• Номінальний струм: 25 А
• Тип напівпровідникового виходу: SCR вихід, Перемикання нульової напруги
• Режим комутації виводу: Перемикання нульової напруги
• кнопка тестування: Без тестової кнопки
• Напруга схеми керування: 3...32 В постійний струм
• Мінімальна напруга перемикання: 3 В постійний струм увімкнення
• Максимальна напруга перемикання: 1 В постійний струм вимкнення
• Час реакції: 0.5 цикл (увімкнення) 0.5 цикл (вимкнення)
• Вхідний струм: 10 мА на 12 В постійний струм
• Вихідна напруга: 24...300 В змінний струм
• Струм навантаження: 0,15...25 А
• Перехідна перенапруга: 600 В
• Короткочасний струм: 250 А для 16.6 мс
• Максимальний надструм I²t для спрацювання з: 259 A².с для 8.33 мс на 60 Гц напівперіод 285 A².с для 10 мс на 50 Гц напівперіод
• Тип координації: Тип 1 - 25 А мініатюрний автоматичний вимикач (MCB) - крива B.Тип 2 - 20 А мініатюрний автоматичний вимикач (MCB) - крива B
• Максимальний струм витоку: 1 мА у закритому стані
• Максимальне просідання напруги: <1,15 В у відкритому положенні
• Диференціал напруги до часу dv/dt: 500 В/мкс у закритому стані при максимальній напрузі
• Коефіцієнт потужності: 0,5 (з максимальним навантаженням)
• Номінальна потужність контролера двигуна: 0,5 л.с. 120 В AC, 1 л.с. 240 В AC
• Опір ізоляції: 1000 МОм на 500 В постійний струм
• Максимальна ємність: 10 пФ для Вхід/вихід
• Електрична міцність ізоляції: 4 кВ змінний струм для Вхід/вихід, 4 кВ змінний струм для вхід або вихід на корпус
• Номінальна імпульсна витримувана напру: 6 кВ виведення в регістр 6 кВ вхід - вихід
• Момент затягування: 1.5...1.7 Н.м для вхід, 2...2.2 Н.м для вихід
• Клеми підключення:    Гвинтові затискачі: 0.2...3.3 мм², (AWG 24...AWG 12) з кабельним наконечником для вхід
      Гвинтові затискачі: 0.5...5.26 мм², (AWG 20...AWG 10) з кабельним наконечником для вихід
      Гвинтові затискачі: 0.2...3.3 мм², (AWG 24...AWG 12) без кабельного наконечника для вхід
      Гвинтові затискачі: 0.5...8.26 мм², (AWG 20...AWG 8) без кабельного наконечника для вихід
• Вилочні роз'єми для міток: 9.2 x 4 мм для вхід
• Кільцеві наконечники: 9.2 x 4 мм для вхід
• Вилочні роз'єми для міток: 11.7 x 4.5 мм для вихід
• Кільцеві наконечники: 11.7 x 4.5 мм для вихід
• Тепловий опір: 0,8 °C/ВТ перехід до регістру
• Імпеданс термопрокладки: 0,48 °C-в²/Вт при 25 psi
• Світлодіодний індикатор: СВІТЛОДІОД, зелений для вхід
• Ступінь захисту: IP20
• Показники надійності безпеки: B10d = 1731395 MTTFd = 1875,9 років
• Вага нетто: 89,2 г
• Опис виробу: Повний комплект
