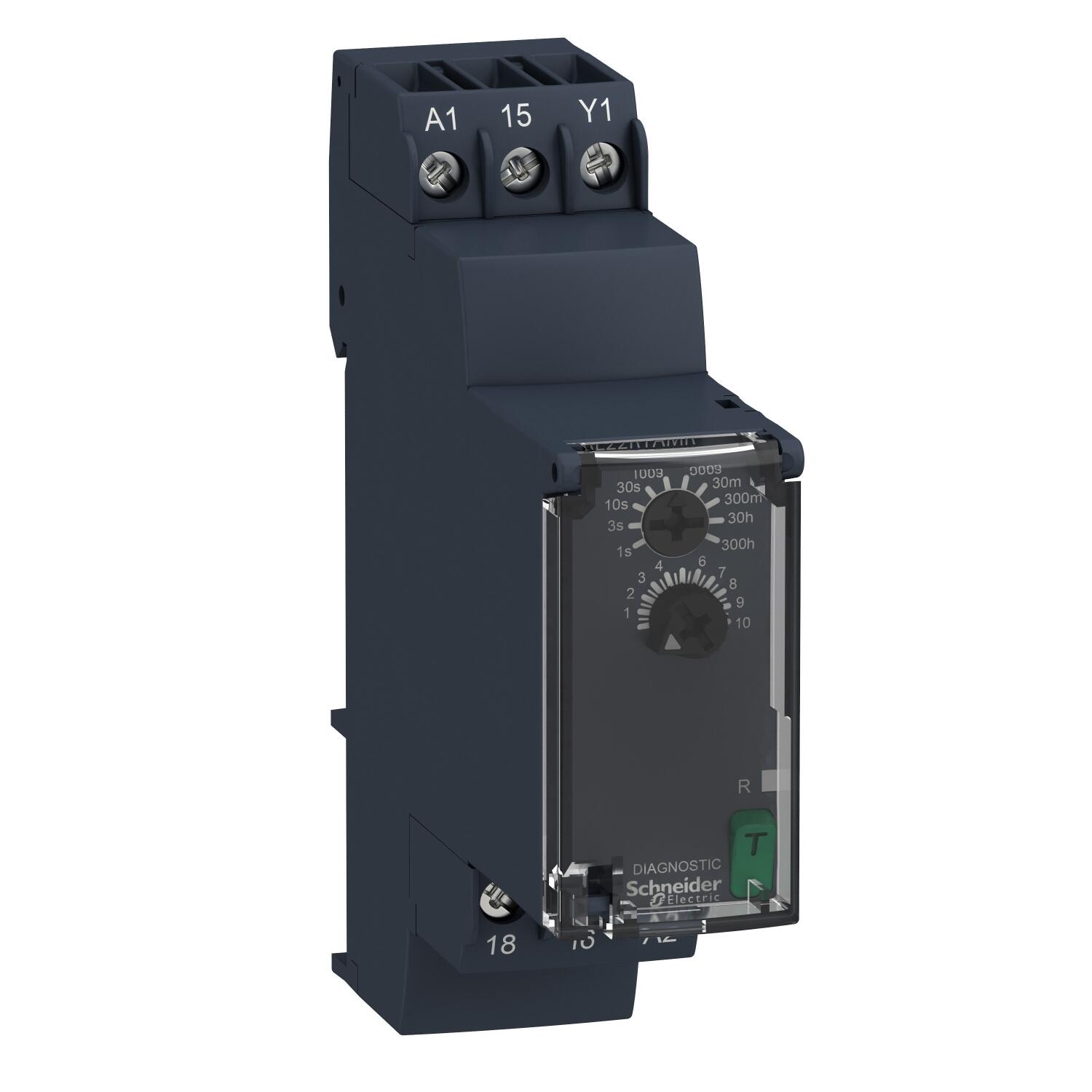

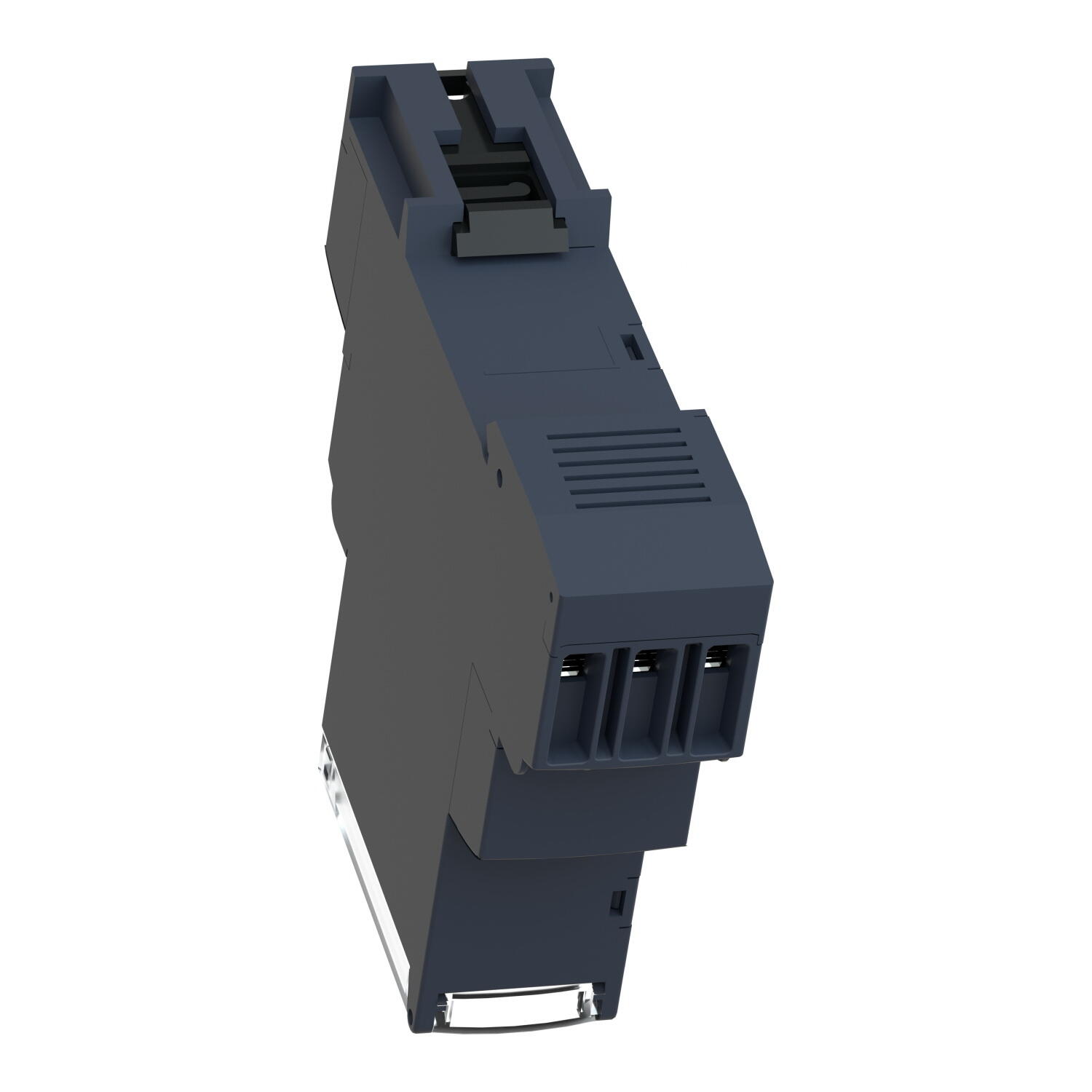

Реле затримки включення Schneider Harmony 240V AC/DC ( RE22R1AMR )

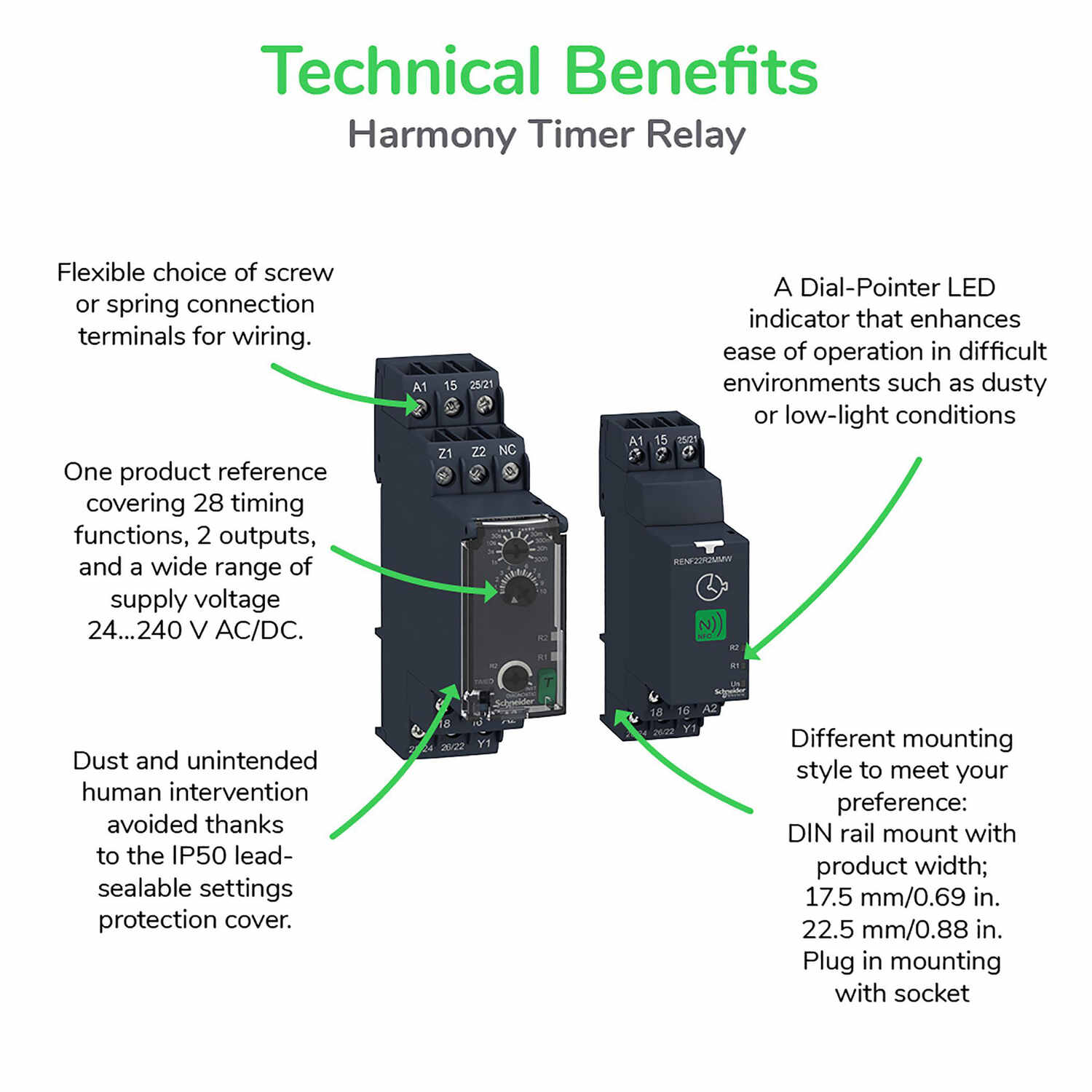

• Кнопка діагностики для перевірки ланцюга нижче, скорочення часу введення в експлуатацію та усунення несправностей
• Широкий діапазон часової затримки для регулювання: від 0,01 с до 999 год.
• Сумісний з широким спектром застосувань: машини, будівлі, водопровідні сегменти та системи опалення, вентиляції, тощо
• Безпрецедентна точність, прогнозне обслуговування та підвищений рівень безпеки.
• Гнучкий вибір гвинтових або пружинних клем для підключення.

Реле затримки включення Schneider Harmony 240V AC/DC ( RE22R1AMR ) основні характеристики:

• Серія продукту: Harmony Таймерні реле
• Тип дискретного виходу: Реле
• Тип виробу або компоненту: Модульне реле часу
• Назва пристрою: RE22
• Номінальний вихідний струм: 8 А
• Тип контакту та з'єднання: 1 перемикаючий контакт синхронізований контакт, без кадмію
• Тип витримки часу: Затримка увімкнення живлення
• Діапазон затримки часу: 3...30 с, 30...300 с, 10...100 с, 0.05...1 с, 1...10 с, 30...300 год, 30...300 хв, 0.3...3 с, 3...30 год, 3...30 хв

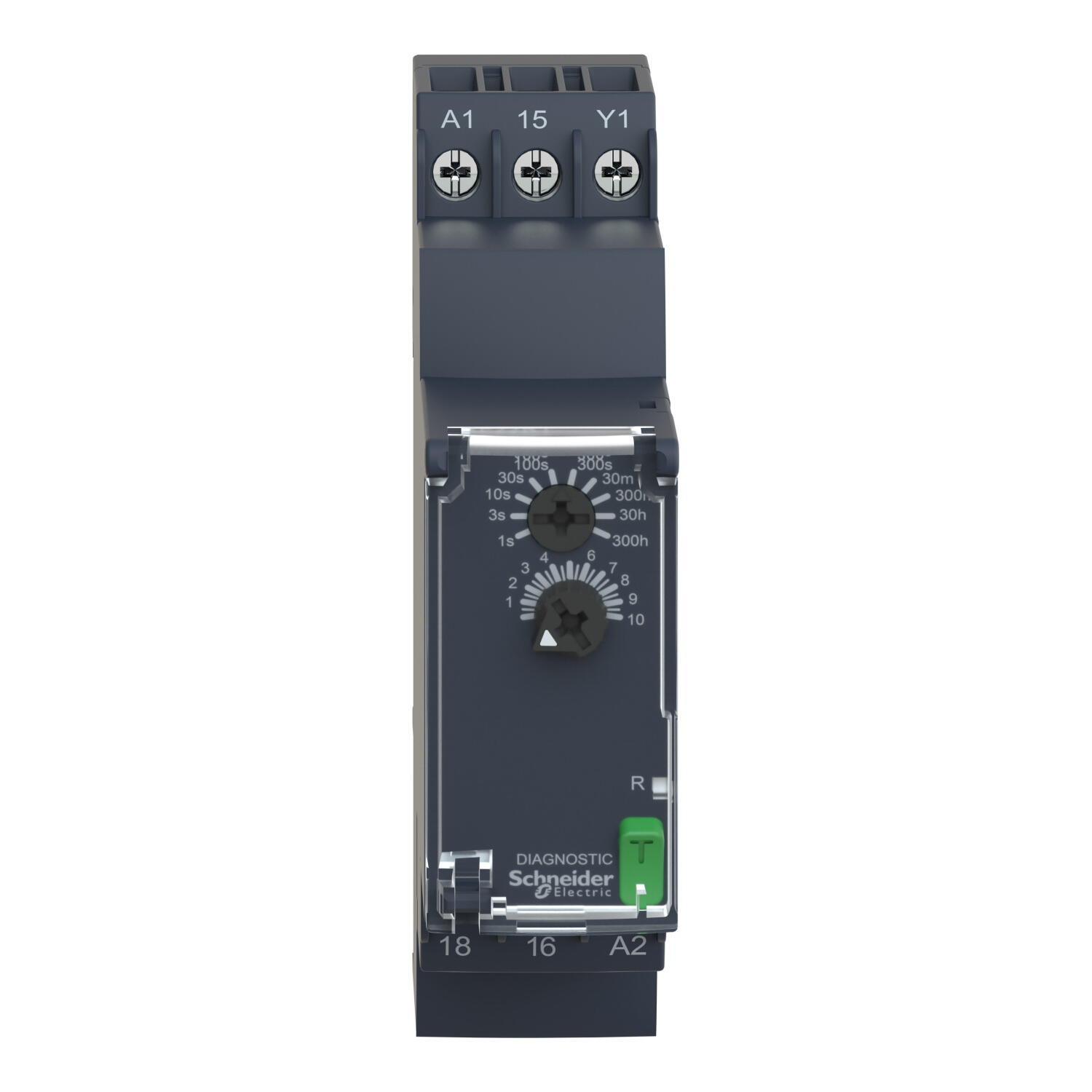

• Тип керування: Поворотна ручка.Кнопка діагностики
• [Us]:  номінальна напруга живлення: 24...240 В Змінний/постійний струм 50/60 Гц
• Відпускання вхідної напруги: <= 2.4 В
• Діапазон напруги: 0.85...1.1 Us
• Частота мережі живлення: 50...60 Гц +/- 5 %
• Клеми підключення: Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника. Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником. Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Стабільність та повторюваність характерис: +/- 0.5 % відповідно до МЕК 61812-1
• Відхилення температури: +/- 0.05 %/°C
• Відхилення напруги: +/- 0.2 %/В
• Налаштування точності витримки часу: +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1

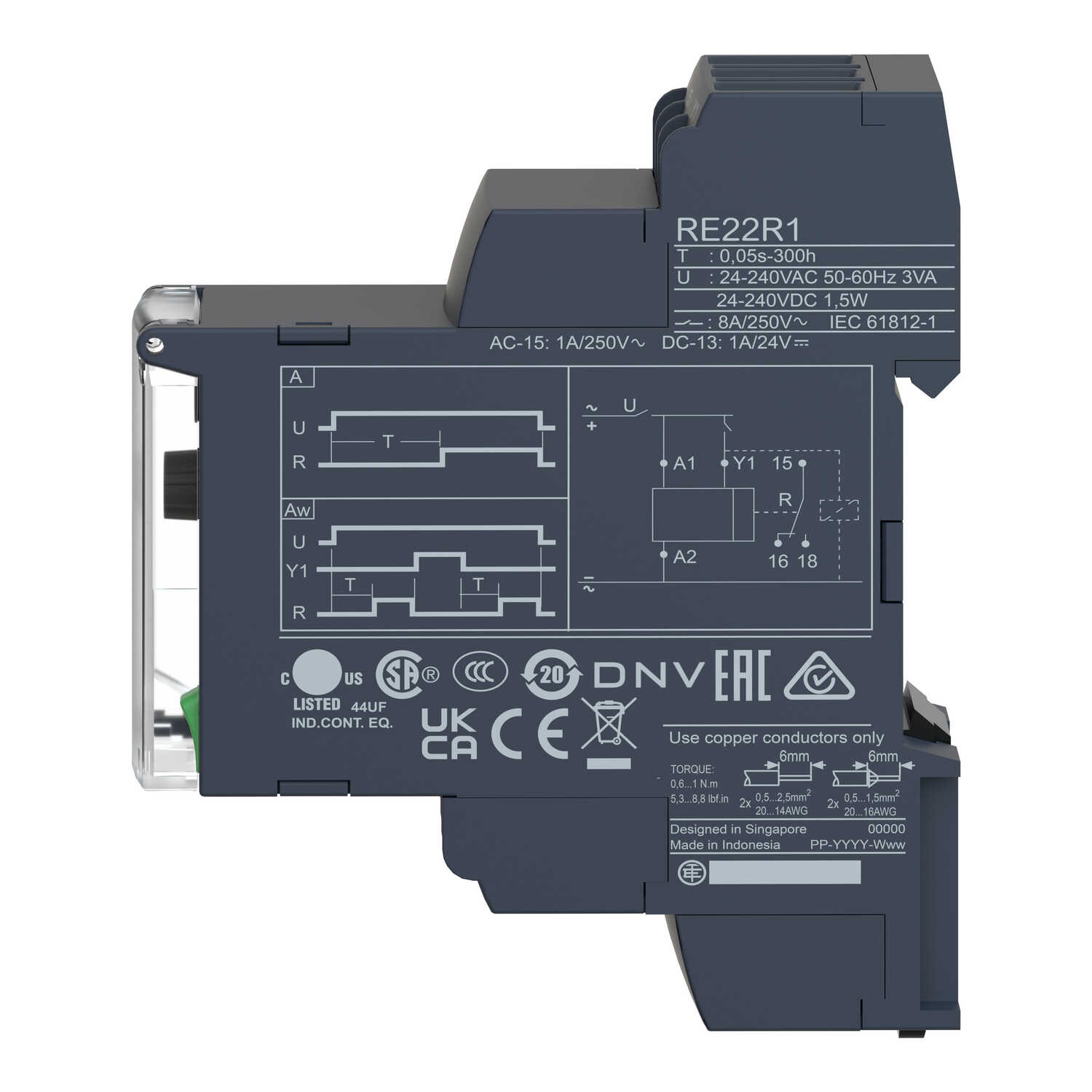

• Тип затримки часу: Затримка увімкнення живлення - A- Реле затримки увімкнення живлення.Затримка увімкнення живлення - Aw- Реле затримки ввім.з функцією повторного запуску. Тривалість імпульсу сигналу керування: 100 мс з паралельним навантаженням, 30 мс
• Опір ізоляції: 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1
• Час відновлення: 120 мс після зняття напруги
• Стійкість до коротких переривів споживання: 10 мс
• Споживана потужність [ВА]: 3 В·А на 240 В змінний струм
• Споживання енергії [Вт]: 1,5 Вт на 240 В постійний струм
• Комутаційна здатність [ВА]: 2000 В·А
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 8 А
• Максимальна напруга перемикання: 250 В змінний струм
• Електрична зносостійкість: 100000 циклів, 8 А на 250 В, AC-1, 100000 циклів, 2 А на 24 В, DC-1
• Механічна зносостійкість: 10000000 циклів
• Номінальна імпульсна витримувана напруга: 5 кВ для 1,2…50 мс відповідно до МЕК 60664-1
• Затримка ввімкнення живлення: 100 мс
• Довжина між двома провідними частинами: 4 кВ/3 відповідно до МЕК 60664-1
• Категорія перенапруги: ІІІ conforming to МЕК 60664-1
• Показники надійності безпеки: MTTFd = 308,2 років, B10d = 280000
• Монтажне положення: Будь-яке положення

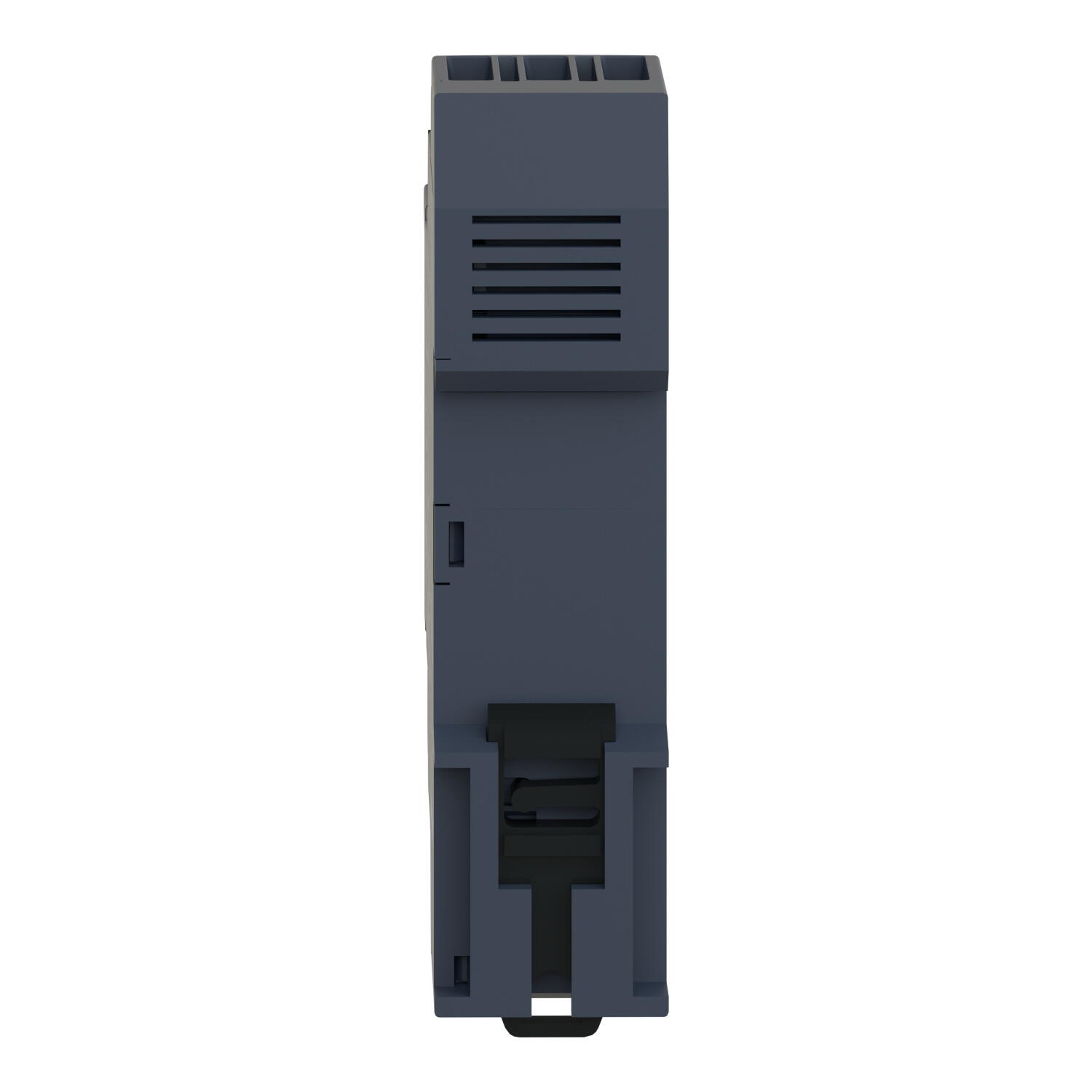

• Монтажна опора: 35 мм DIN-рейка відповідно до МЕК 60715
• Світлодіодний індикатор стану: Зелений Світлодіодне підсвічування (постійний) для індикація покажчика набору номера. Жовтий СВІТЛОДІОД (постійний) для вихідне реле увімкнено. Жовтий СВІТЛОДІОД (швидке миготіння) для відлік часу та вихідне реле вимкнено.Жовтий СВІТЛОДІОД (повільне миготіння) для відлік часу і вихідне реле увімкнено
• Доступна функція: A- Реле затримки увімкнення живлення-1 перемикаючий контакт. Aw- Реле затримки ввім.з функцією повторного запуску-1 перемикаючий контакт

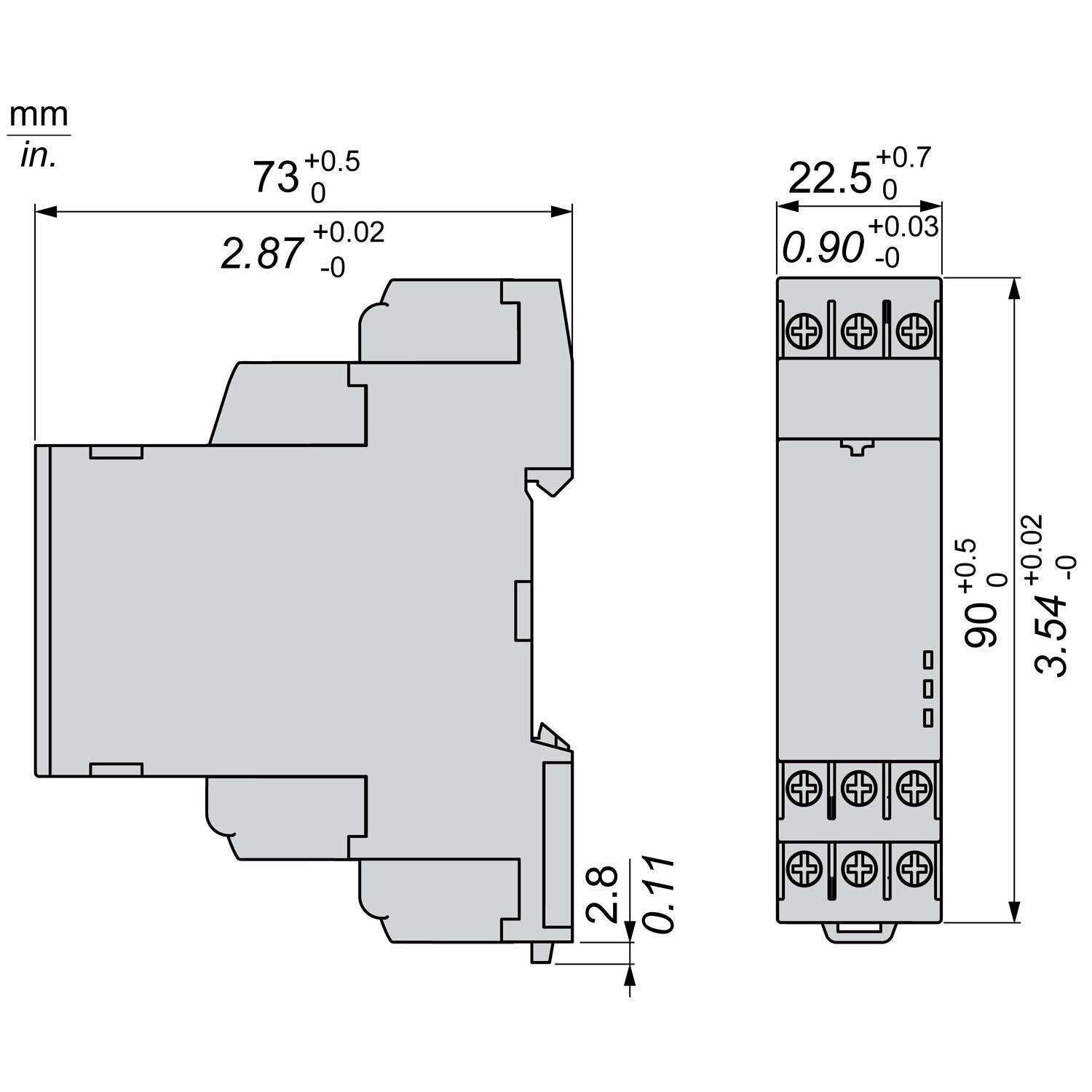

• Ширина: 22,5 мм
• Вага нетто: 0,1 кг
• Тип керування: З кнопкою для тестування
• Кількість функцій: 2
• Ступінь захисту: IP40 корпус: conforming to МЕК 60529, IP50 Передня панель: conforming to МЕК 60529, IP20 клеми: conforming to МЕК 60529
