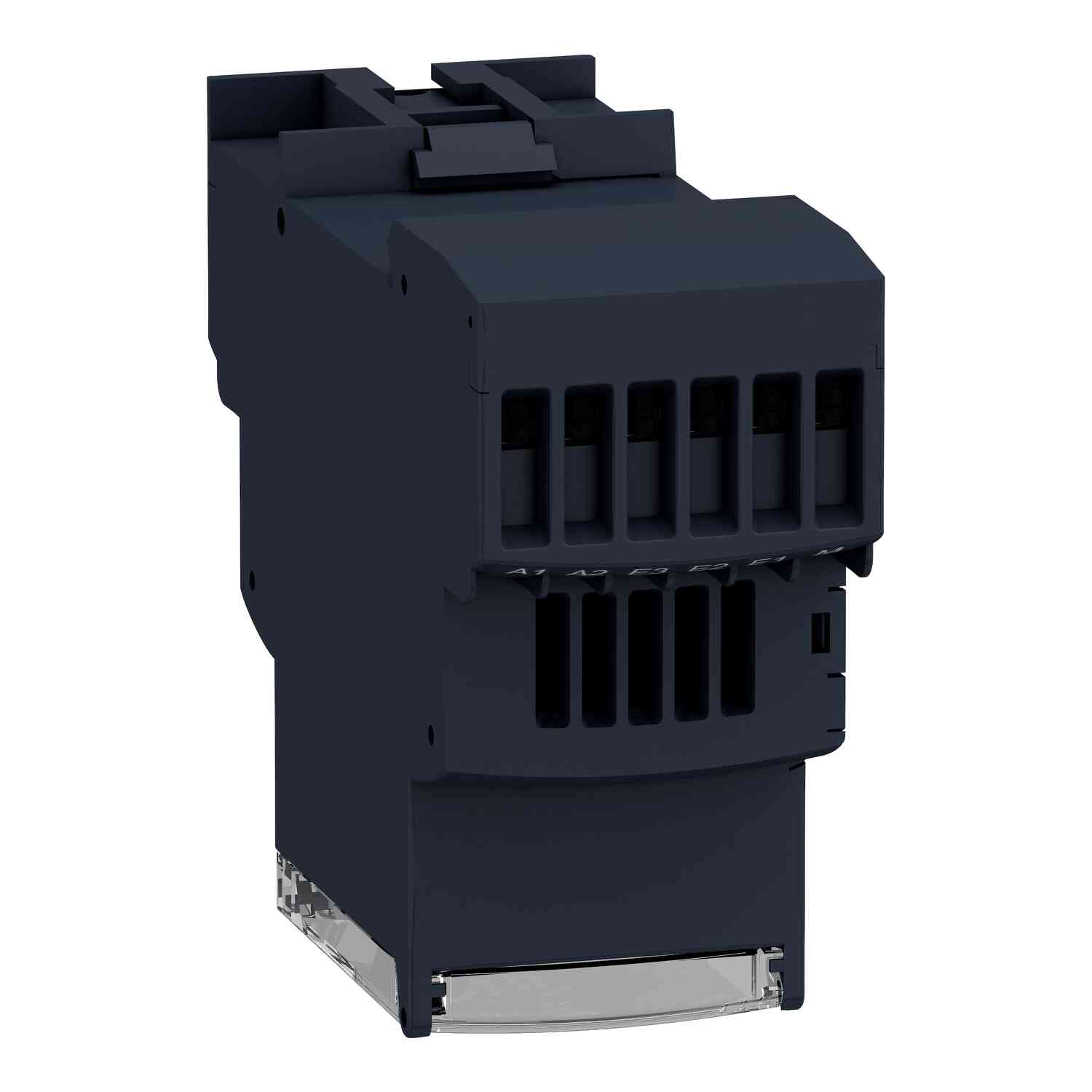

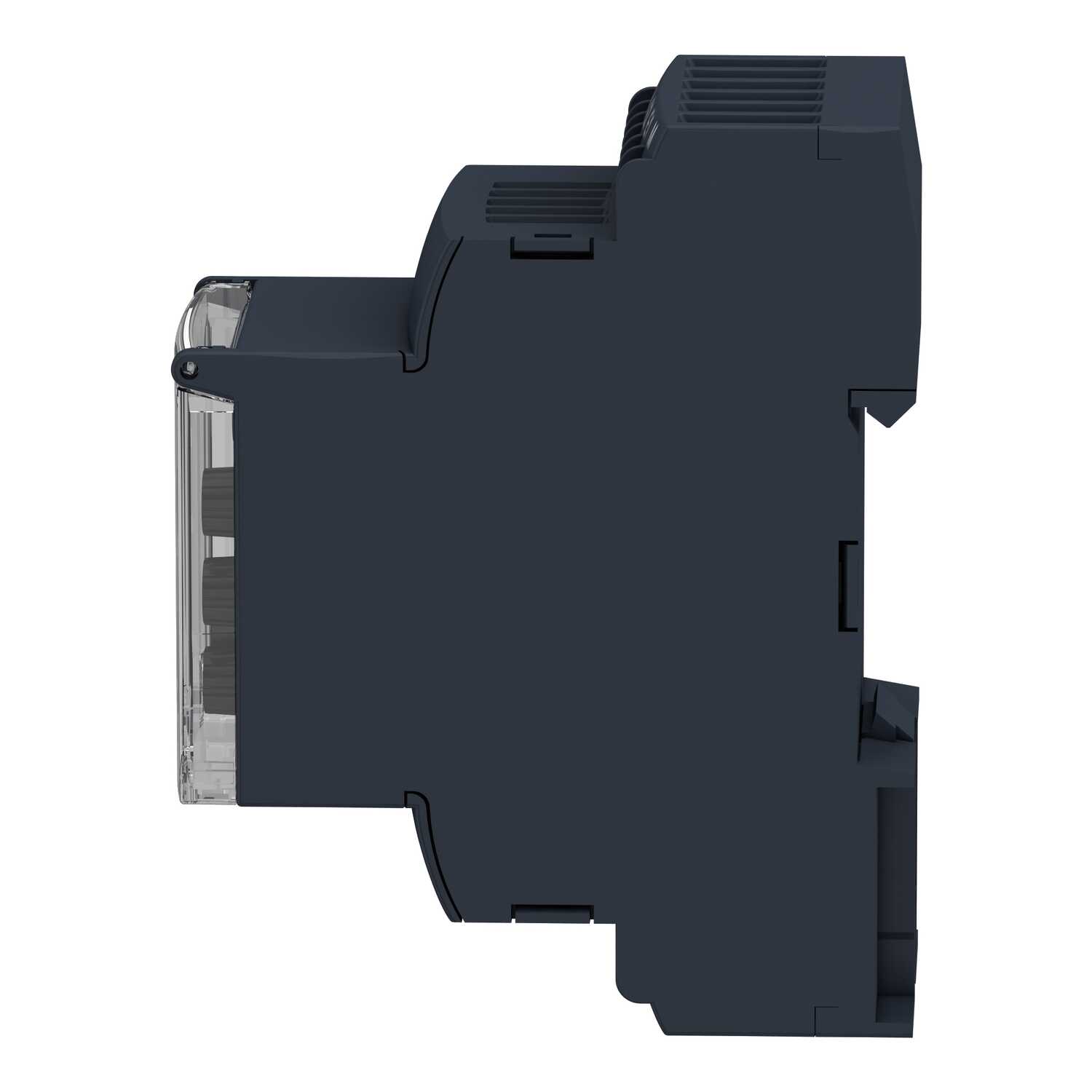

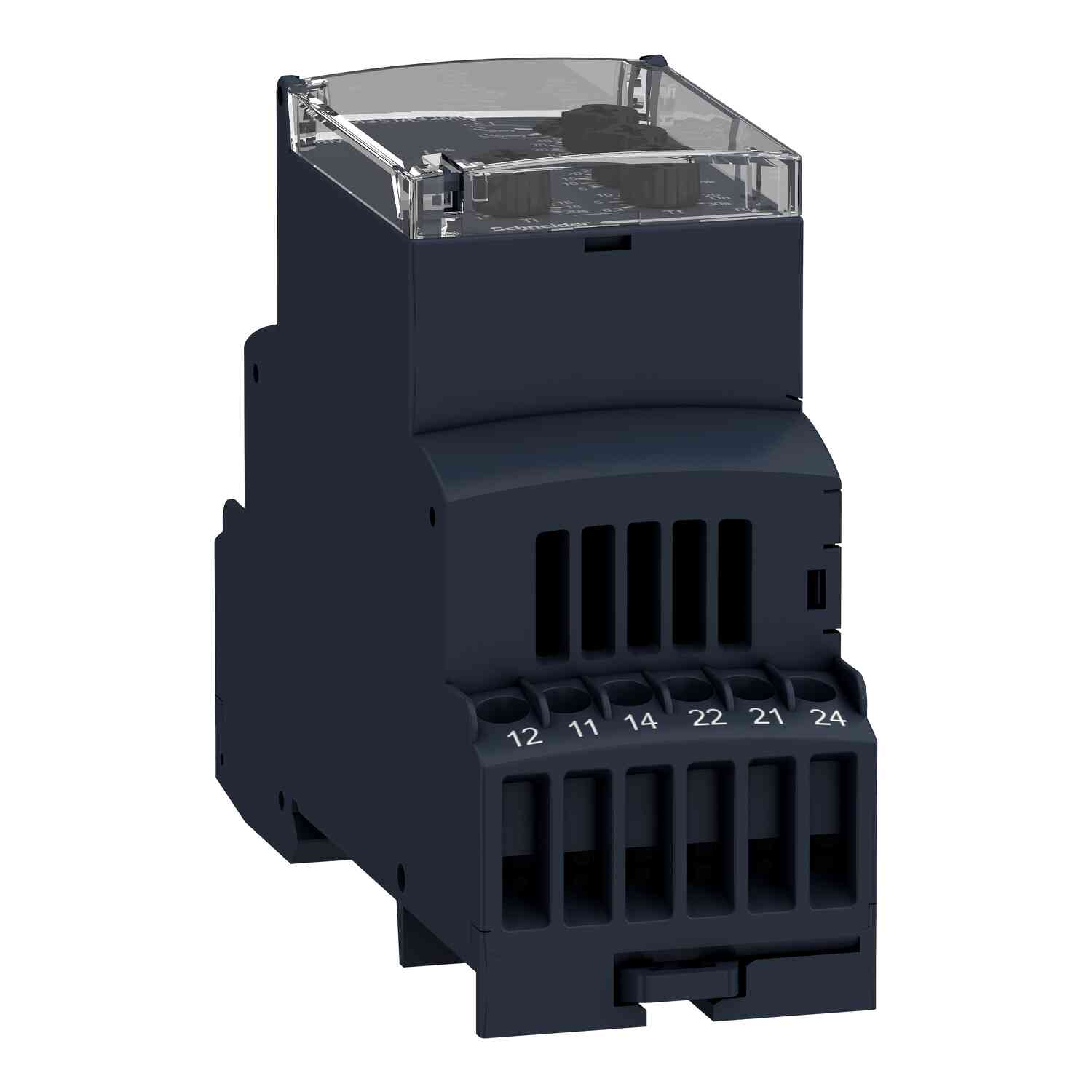

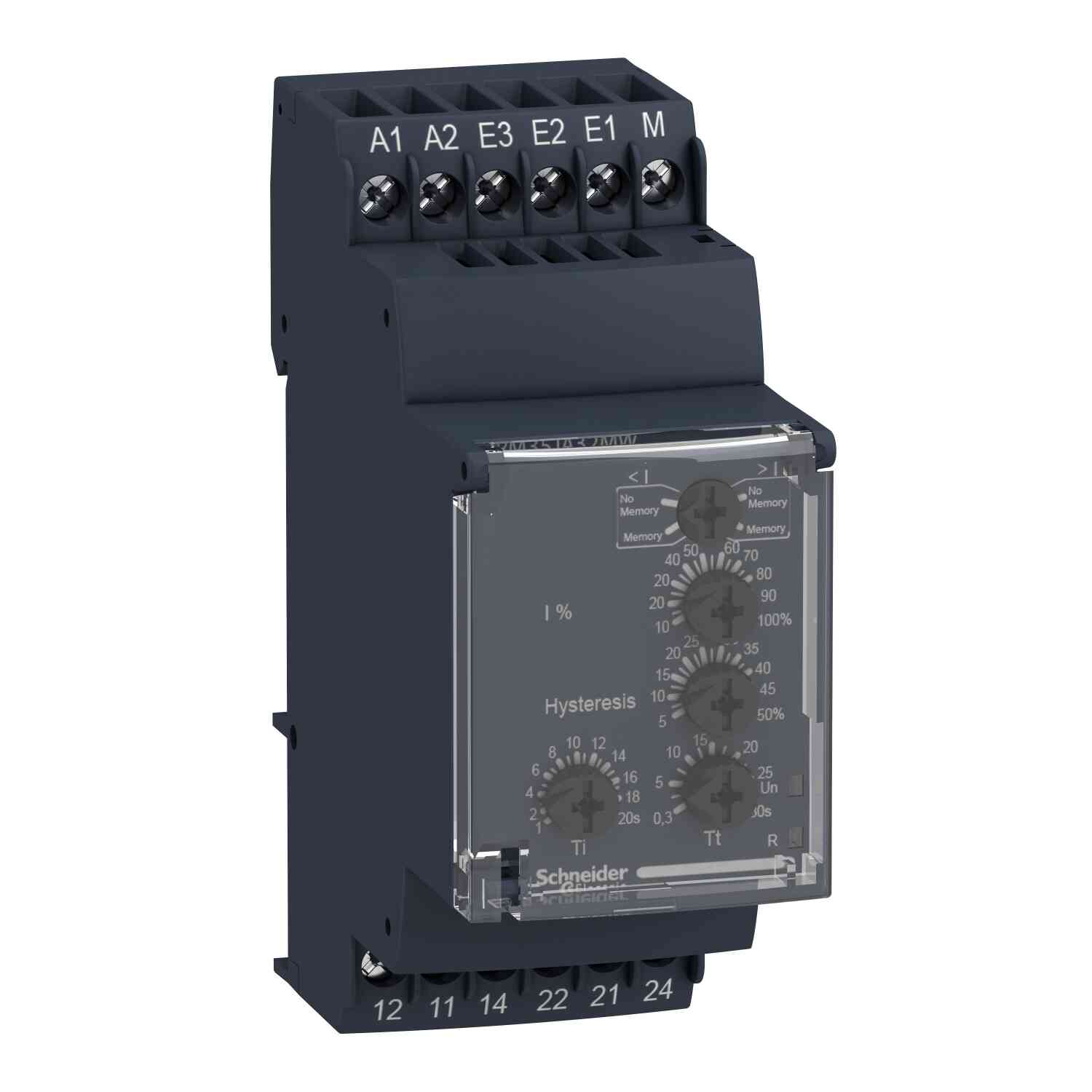

Реле струму Schneider 5A AC/DC 24-240В ( RM35JA32MW )

Реле струму Schneider 5A AC/DC 24-240В ( RM35JA32MW ) основні характеристики:

• Серія продукту: Реле керування Harmony
• Тип реле: Реле контролю струму
• Тип виробу або компоненту: Реле контролю струму
• Найменування релейного захисту: RM35JA
• Параметри релейного моніторингу: Виявлення надлишкового або недостатнього струму
• Час затримки: Регульований 0.3...30 с, 0 + 10 % час затримки при несправності
• Регульований 1...20 с, 0 + 10 % час затримки інгібування при запуску
• Комутаційна здатність: ВА 1250 В·А
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 5 А Змінний/постійний струм
• Максимальна споживана потужність: 3,5 В·А змінний струм
• Діапазон вимірювань: 150 мА ... 15 А струм Змінний/постійний струм
• Категорія застосування:  AC-12 відповідно до IEC 60947-5-1
      AC-13 відповідно до IEC 60947-5-1
      AC-14 відповідно до IEC 60947-5-1
      AC-15 відповідно до IEC 60947-5-1
      DC-12 відповідно до IEC 60947-5-1
      DC-13 відповідно до IEC 60947-5-1
      DC-14 відповідно до IEC 60947-5-1
• Тип контакту та з'єднання: 2 перемикаючі контакти
• Інтегральний час: 1500 мс затримка часу
• Максимальна напруга перемикання: 250 В Змінний/постійний струм
• Межі напруги живлення: 20,4…264 В змінний/постійний струм
• допуск робочої напруги: - 15% + 10% І
• Максимальна споживана потужність: Вт 0,6 Вт постійний струм
• Частота схеми керування: 40...70 Гц +/- 10%.
• Опір між клемами: 0,005 Ом на клемах E3-M 0,015, Ом на клемах E2-M,0,05 Ом на клемах E1-M
• Вихідні контакти: 2 перемикачі
• Номінальний вихідний струм: 5 А
• Максимальний цикл вимірювання: 30 мс цикл вимірюв. як середньоквадрат. значення
• Гістерезис: 5…50 % з поргові налаштування
• Затримка при включенні: 0,3 с
• Точність вимірювання: +/- 10 % максимального значення шкали
• Стабільність та повторюваність характерис: +/- 0.5 % для вхідний та вимірювальний ланцюг +/- 2 % для затримка часу
• Похибка вимірювання: 0.05 %/°C при коливаннях температури, 1 на вольт у всьому діапазоні із коливанням напруги
• Полярність: Немає постійний струм
• поріг уставки: 10...100 %
• Маркування: CE: EMC 89/336/EEC CE: 73/23/EEC
• Категорія перенапруги: III відповідно до IEC 60664-1
• Опір ізоляції: 500 МОм на 500 В постійний струм між живленням і виходом реле відповідно до МЕК 60255-5
      500 МОм на 500 В постійний струм між вимірюванням і релейним виходом відповідно до МЕК 60664-1
      1 МОм на 500 В постійний струм між живленням і вимірюванням відповідно до МЕК 60255-5
      500 МОм на 500 В постійний струм між живленням і виходом реле відповідно до МЕК 60664-1
      500 МОм на 500 В постійний струм між вимірюванням і релейним виходом відповідно до МЕК 60255-5
      1 МОм на 500 В постійний струм між живленням і вимірюванням відповідно до МЕК 60664-1
• Номінальна напруга ізоляції: 250 В відповідно до МЕК 60664-1
• Ізоляція: Між живленням і вимірюванням
• Робоче положення: Будь-яка позиція без зниження номінальних характеристик
• Клеми підключення: Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) твердий без кабельного наконечника
      Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
      Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником
      Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Місцева сигналізація: СВІТЛОДІОД (зелений) for Живлення увімкнено СВІТЛОДІОД (жовтий) for реле увімкнено

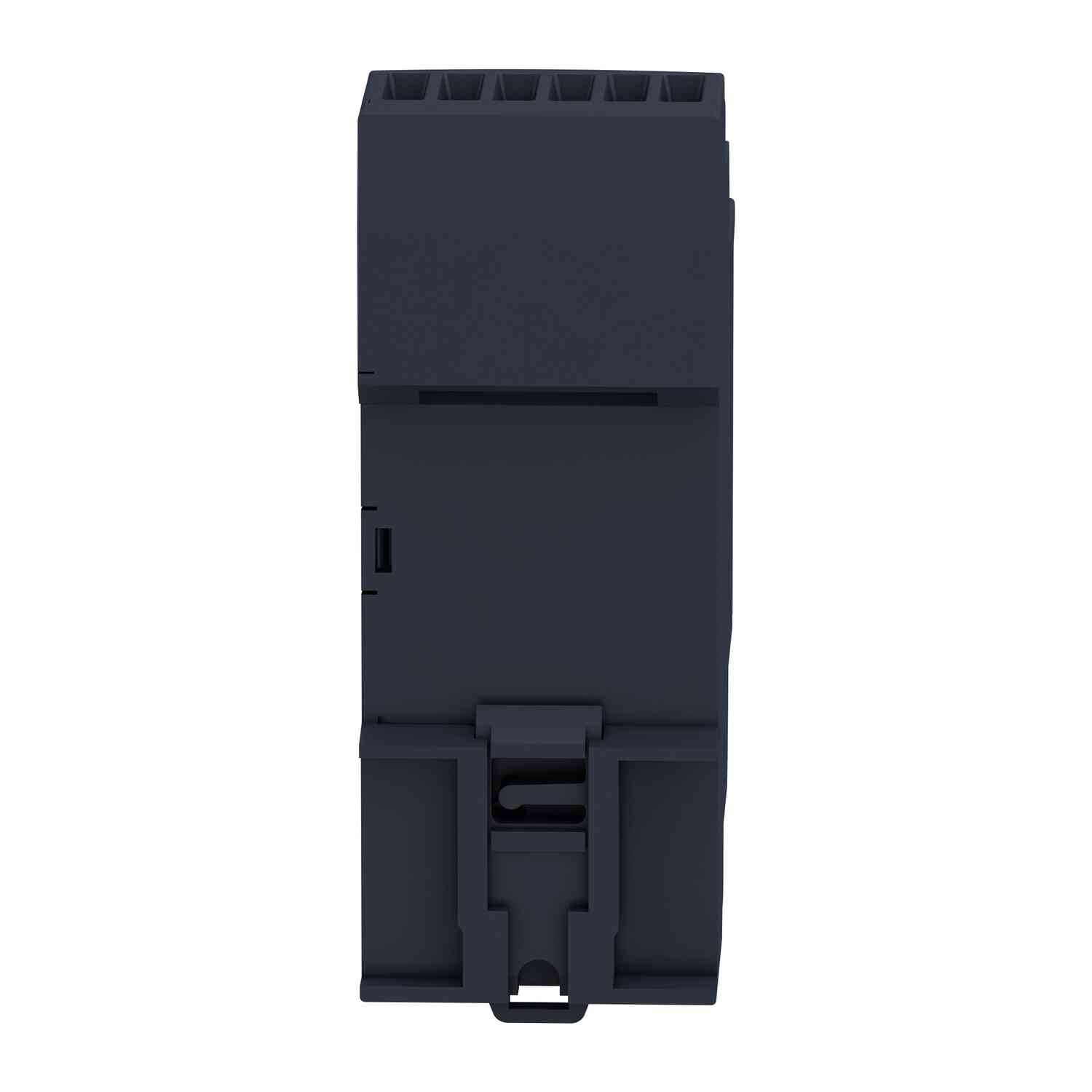

• Монтажний кронштейн: Симетрична din-рейка 35 мм відповідно до МЕК 60715
• Електрична зносостійкість: 100 000 циклів
• Механічна зносостійкість: 30000000 циклів
• Робоча швидкість: <= 360 операцій/год повне навантаження
• Номінальна напруга живлення: 24...240 В Змінний/постійний струм 50/60 Гц неавтономний
• Показники надійності безпеки: MTTFd = 296,8 років B10d = 270000
• Матеріал контакту: Без кадмію
• Ширина: 35 мм
• Тип керування: Без тестової кнопки
• Вага нетто: 0,13 кг
