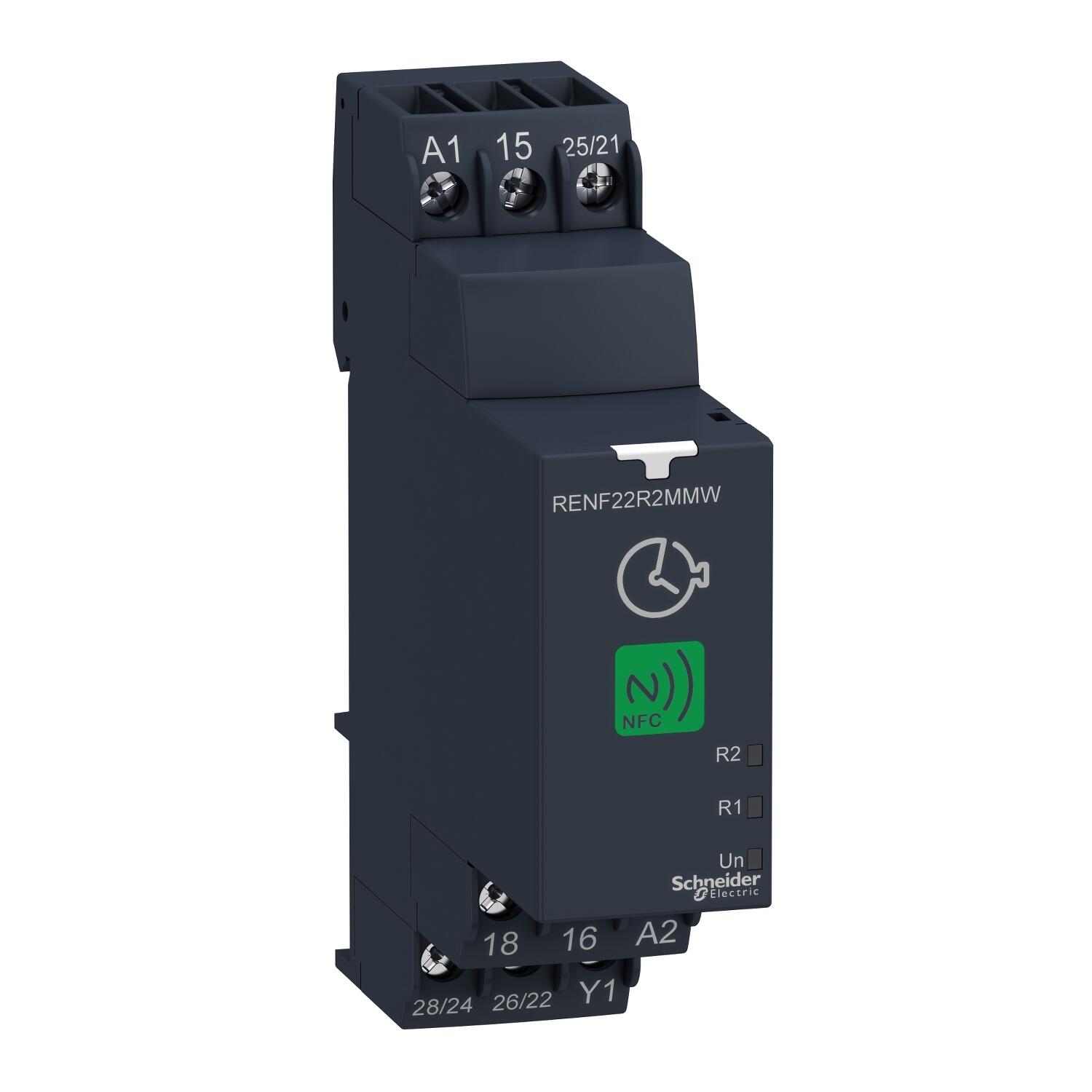

Реле мультифункціональне Schneider Harmony 24-240V AC/DC NFC ( RENF22R2MMW )

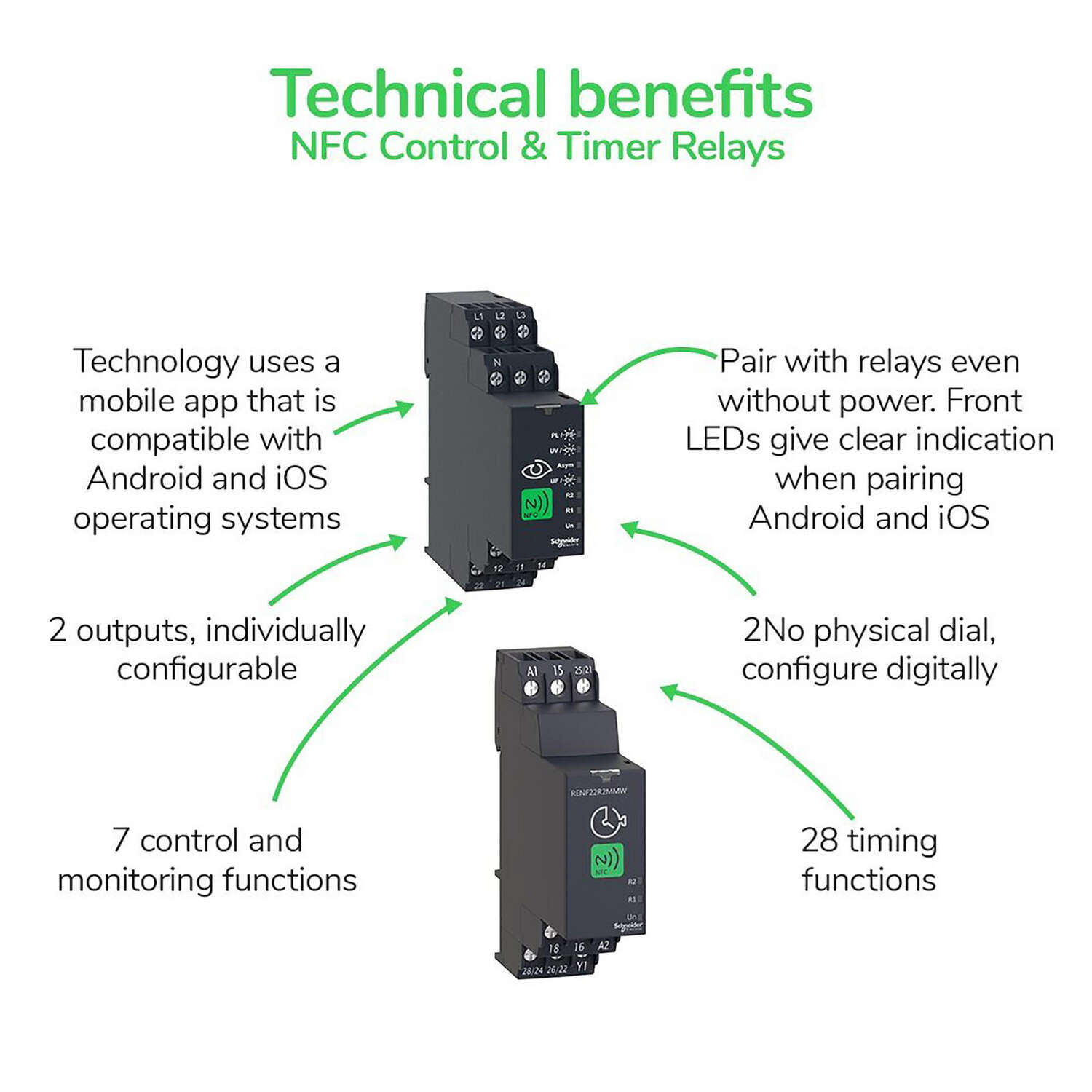

1. Кнопка діагностики для перевірки ланцюга нижче, скорочення часу введення в експлуатацію та усунення несправностей
2. Широкий діапазон затримки налаштування: від 0,05 секунди до 999 годин
3. Сумісний з широким спектром застосувань: машини, будівлі, водопровідні сегменти та системи опалення, вентиляції, тощо
4. Безпрецедентна точність, прогнозне обслуговування та безпека
5. Гнучкий вибір гвинтових або пружинних клем для підключення

Реле мультифункціональне Schneider Harmony 24-240V AC/DC NFC ( RENF22R2MMW ) основні характеристики:

• Серія продукту: Harmony Таймерні реле
• Тип виробу або компоненту: Реле таймера NFC
• Назва пристрою: RENF22
• Додаток для продукту: Промисловий пристрій Ecostruxure (можна завантажити з магазину Google Play або Apple Store)
• Тип дискретного виходу: Реле
• Номінальний вихідний струм: 8 А
• Тип контакту та з'єднання: 2 перемикаючі контакти синхронізований контакт, без кадмію. 1 перемикаючий контакт часовий і миттєвий контакт, без кадмію
• Тип витримки часу: Затримка увімкнення живлення. On-delay та off-delay. Затримка імпульсу. Асиметрична затримка увімкнення та вимкнення. Інтервал. Вимкнення з затримкою. Симетричне миготіння. Запобіжник. Зірка-трикутник. Асиметричне миготіння. Бістабільний
• Діапазон затримки часу: 0,05 с...999 год
• Сумісність продуктів: Мобільний пристрій з підтримкою NFC
• Тип керування: Без тестової кнопки
• [Us]:  номінальна напруга живлення: 24...240 В Змінний/постійний струм
• Вхідна напруга відпускання: <= 2.4 В
• Діапазон напруги: 0,85...1,1 Од
• Максимальна потужність радіосигналу: 0,0002 мВт
• Робоча частота NFC: 13,56 МГц
• Частота мережі живлення: 50...60 Гц +/- 5%

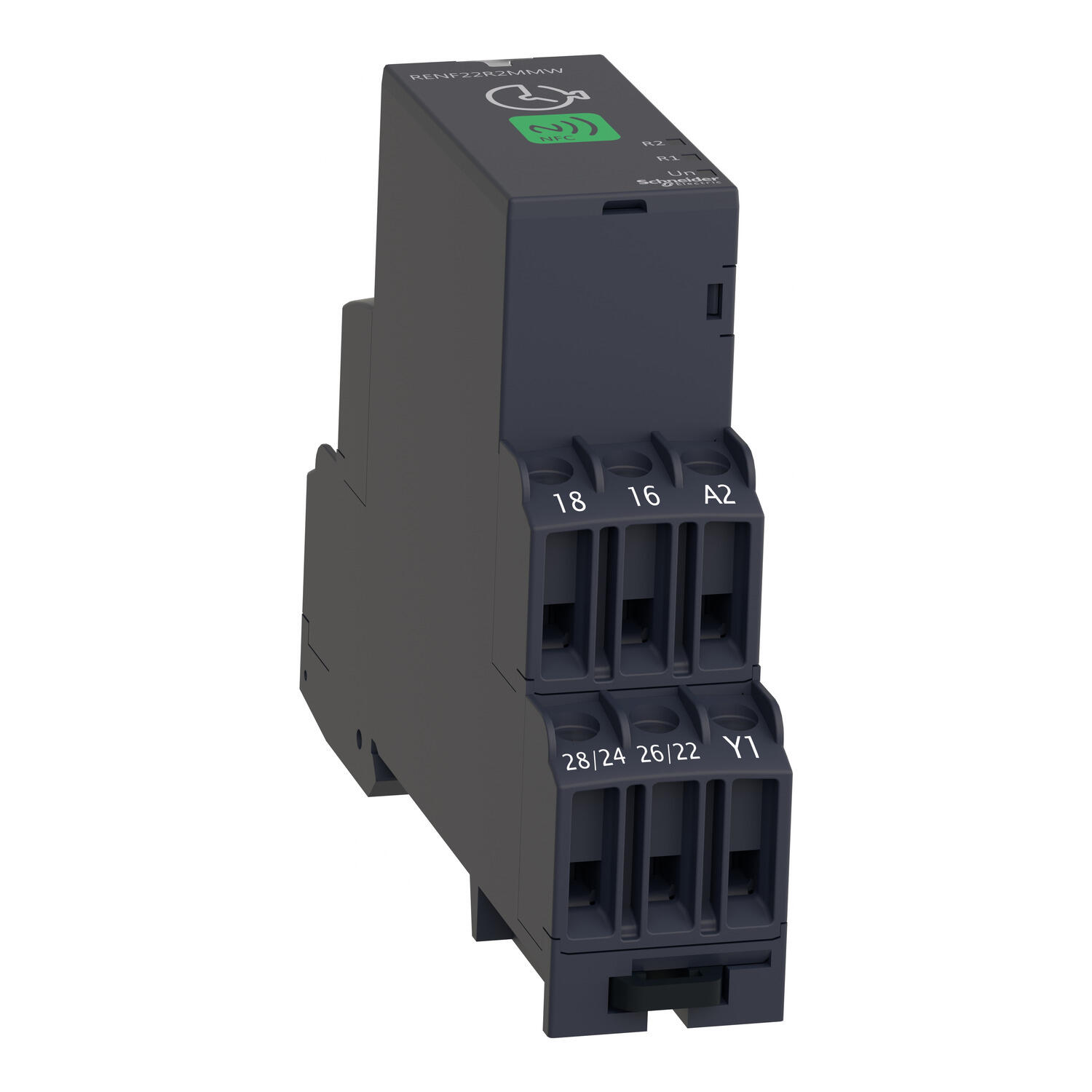

• Клеми підключення: Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника. Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником. Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1; 0,6…1,0 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Стабільність та повторюваність характерис: +/- 0.2 % для 10 с ... 999 год діапазон затримки часу; +/- 0.5 % для 100 мс ... 10 с діапазон затримки часу; +/- 0.7 % для 50...100 ms діапазон затримки часу
• Відхилення температури: +/- 0,05 %/°C
• Відхилення напруги: +/- 0.2%/В
• Налаштування точності витримки часу: +/- 1 % для 1...999 год діапазон затримки часу на 25 °C; +/- 2 % для 1...3600 s діапазон затримки часу на 25 °C; +/- 20 мс для 100 мс ... 10 с діапазон затримки часу на 25 °C; +/- 30 ms для 50...100 ms діапазон затримки часу на 25 °C
• Тип затримки часу:     Затримка увімкнення живлення - A- Реле затримки увімкнення живлення
      On-delay та off-delay - В- Реле затримки увімкн. і вимкн. з керуючим сигналом
      Затримка імпульсу - Ad - реле з імпульсною затримкою з керуючим сигналом
      Затримка імпульсу - Ah- Імпульсне реле із затримкою з керуванням
      On-delay та off-delay - Ak- Асиметричне реле із зат.ввім.та вим.з керуючим сиг.
      Затримка увімкнення живлення - At- Реле затримки ввім.з функцією паузи/сумування (Y1)
      Інтервал - B- Одноінтервальне реле з керуючим сигналом
      Інтервал - Bw- Подвійне інтервальне реле з керуючим сигналом
      Вимкнення з затримкою - C- Реле затримки вимкнення з сигналом керування
      Симетричне миготіння - Симетричне миготливе реле (пуск. імпульс вимкн.)
      Симетричне миготіння - Di- Симетричне миготливе реле (пусковий імпульс увімк.)
      Симетричне миготіння - Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (Y1)
      Симетричне миготіння - Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)
      Інтервал - H- Інтервальне реле
      Інтервал - Ht- Інтервальне реле з паузою/підсумовуванням (Y1)
      Асиметричне миготіння - Li- Асиметричне миготливе реле (пусковий імпульс)
      Асиметричне миготіння - Lt- Асиметричне проблискове реле з функцією паузи (Y1)
      Асиметричне миготіння - Lit- Асиметричне проблискове реле з функцією паузи (Y1)
      Запобіжник - N- Захисне реле
      Запобіжник - O- реле безпеки із затримкою спрацьовування
      Затримка імпульсу - P- реле затримки з фіксованою довжиною імпульсу
      Затримка імпульсу - Pt- Імпульсне реле із затримкою та функцією паузи
      Зірка-трикутник - Qt - реле зірка-трикутник (2 вих CO з розділ. загальним)
      Зірка-трикутник - Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (Y1)
      Бістабільний - TI - Бістабільне реле з увімкненим сигналом керування
      Бістабільний - Tt- Бістабільне реле з керуванням ввім.
      Інтервал - W- Інтервальне реле з вимкненим керуючим сигналом
      Асиметричне миготіння - L- Несиметричне миготливе реле (вимкнення)
• Ширина імпульсу керуючого сигналу: 100 мс з паралельним навантаженням 60 мс Холостий хід
• Опір ізоляції: 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1
• Час відновлення: 120 мс після зняття напруги
• Споживана потужність [ВА]: 3 В·А на 240 В змінний струм
• Споживання енергії [Вт]: 1,5 Вт на 240 В постійний струм, 0,6 Вт на 24 В постійний струм
• Комутаційна здатність [ВА]: 2000 В·А
• Мінімальний струм перемикання: 10 мА при 5 В
• Максимальний струм перемикання: 8 А
• Максимальна напруга перемикання: 250 В
• Електрична зносостійкість: 100000 циклів для резистивного навантаження , 8 А на 250 В, AC
• Механічна зносостійкість: 10000000 циклів
• Номінальна імпульсна витримувана напруга: 5 кВ 1.2/50 µs відповідно до МЕК 60664-1
• Затримка увімкнення: 100 мс
• Довжина між двома провідними частинами: 4 кВ/3 відповідно до МЕК 60664-1
• Категорія перенапруги: III відповідно до IEC 60664-1
• Показники надійності безпеки: MTTFd = 227,5 років 100 % робочий цикл безперервного режиму роботи при 30 °C
• Монтажне положення: Будь-яке положення

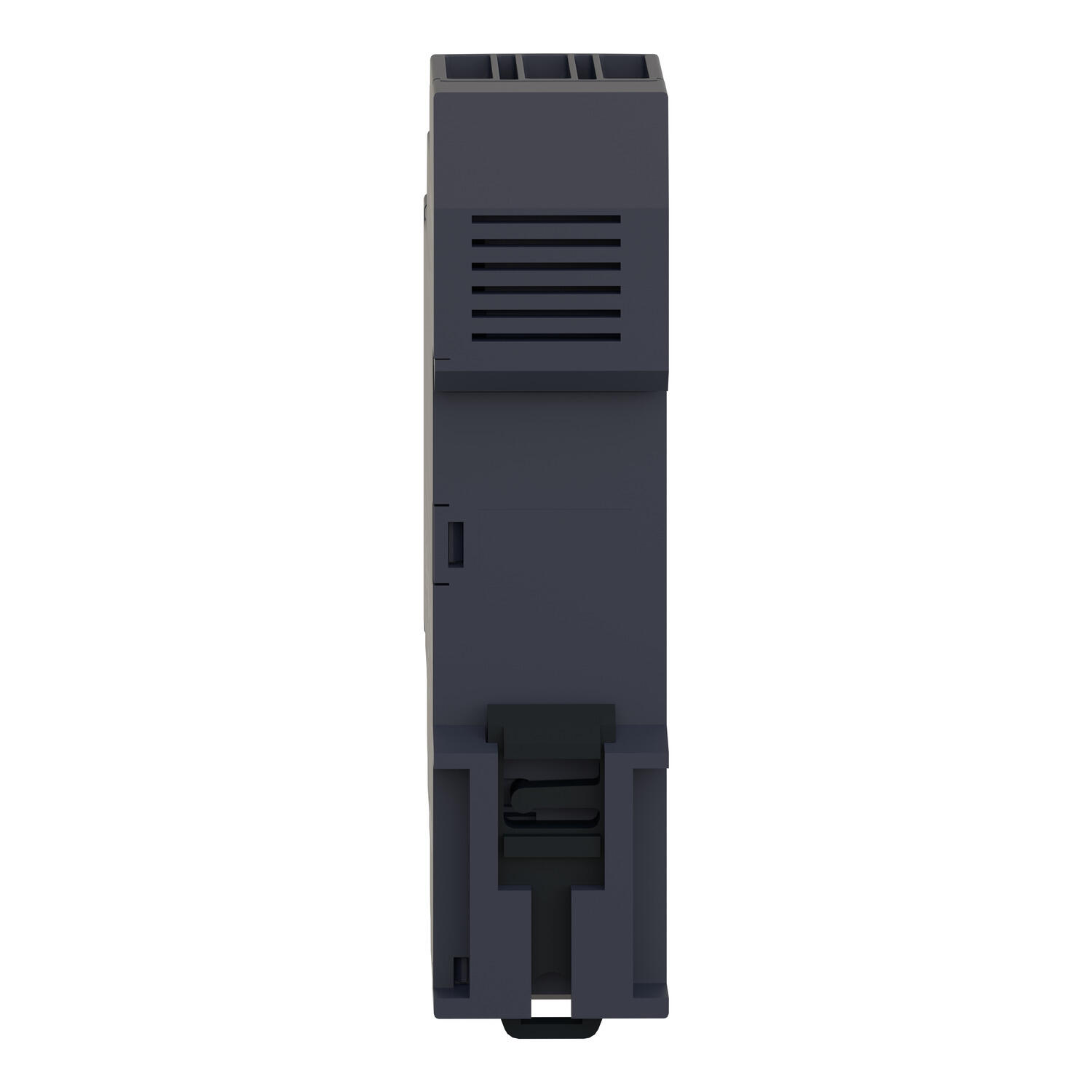

• Монтажний кронштейн: 35 мм DIN-рейка відповідно до МЕК 60715

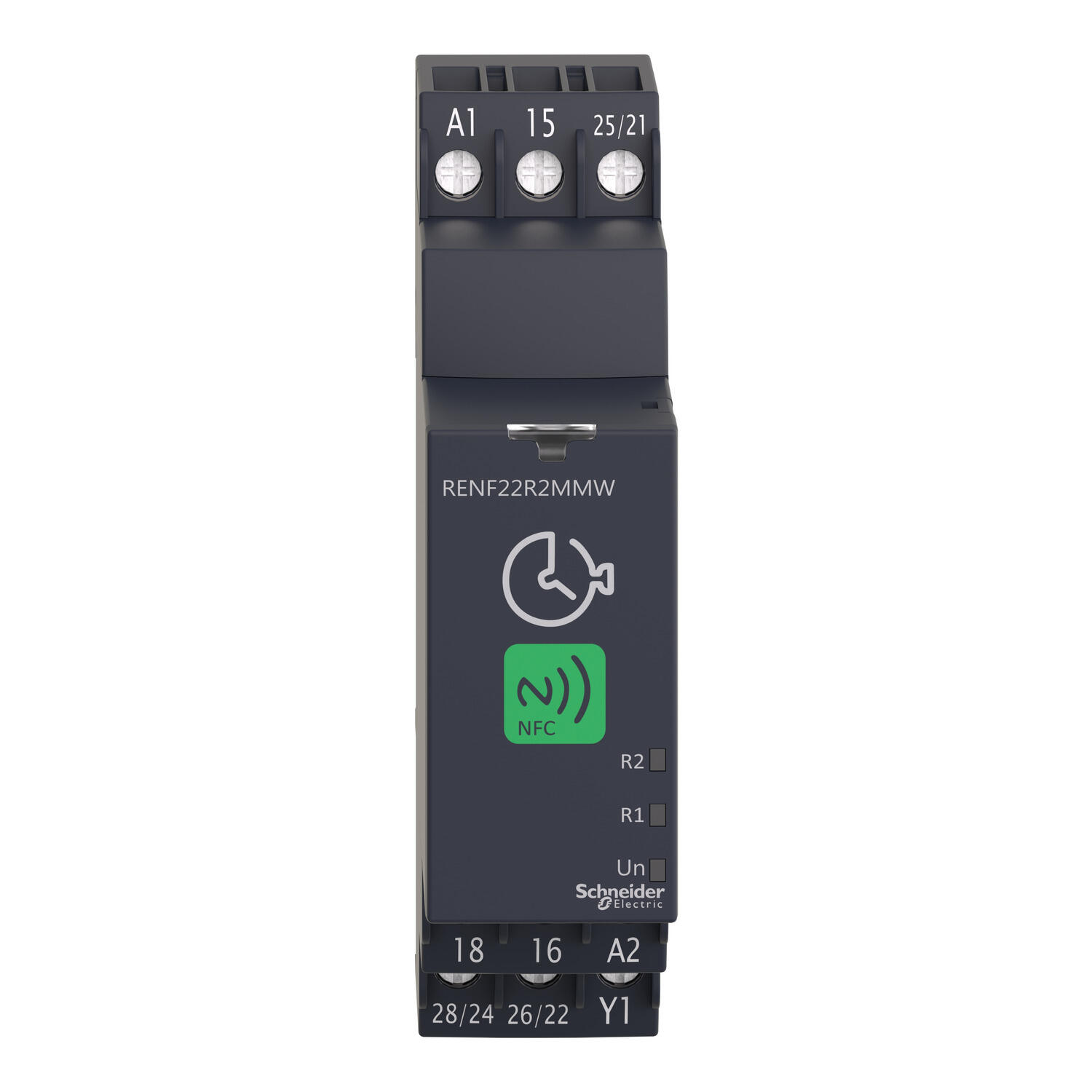

• Світлодіодний індикатор стану: Un, зелений СВІТЛОДІОД: (постійний) для Живлення увімкнено. R1, жовтий СВІТЛОДІОД: (постійний) для реле увімкнено. R2, жовтий СВІТЛОДІОД: (постійний) для реле увімкнено. Сполучення, зелений СВІТЛОДІОД: (постійний) для стан зв'язку. Un, зелений СВІТЛОДІОД: (швидке миготіння) для режим діагностики. R1, жовтий СВІТЛОДІОД: (миготливий) для триває відлік часу. R2, жовтий СВІТЛОДІОД: (миготливий) для триває відлік часу
• Максимальна відстань зв'язку: 10 мм
• Доступна функція:     A- Реле затримки увімкнення живлення-2 перемикаючі контакти
      В- Реле затримки увімкн. і вимкн. з керуючим сигналом-2 перемикаючі контакти
      Ad - реле з імпульсною затримкою з керуючим сигналом-2 перемикаючі контакти
      Ah- Імпульсне реле із затримкою з керуванням-2 перемикаючі контакти
      Ak- Асиметричне реле із зат.ввім.та вим.з керуючим сиг.-2 перемикаючі контакти
      At- Реле затримки ввім.з функцією паузи/сумування (Y1)-2 перемикаючі контакти
      B- Одноінтервальне реле з керуючим сигналом-2 перемикаючі контакти
      Bw- Подвійне інтервальне реле з керуючим сигналом-2 перемикаючі контакти
      C- Реле затримки вимкнення з сигналом керування-2 перемикаючі контакти
      Симетричне миготливе реле (пуск. імпульс вимкн.)-2 перемикаючі контакти
      Di- Симетричне миготливе реле (пусковий імпульс увімк.)-2 перемикаючі контакти
      Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (Y1)-2 перемикаючі контакти
      Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 перемикаючі контакти
      H- Інтервальне реле-2 перемикаючі контакти
      Ht- Інтервальне реле з паузою/підсумовуванням (Y1)-2 перемикаючі контакти
      Li- Асиметричне миготливе реле (пусковий імпульс)-2 перемикаючі контакти
      Lt- Асиметричне проблискове реле з функцією паузи (Y1)-2 перемикаючі контакти
      Lit- Асиметричне проблискове реле з функцією паузи (Y1)-2 перемикаючі контакти
      N- Захисне реле-2 перемикаючі контакти
      O- реле безпеки із затримкою спрацьовування-2 перемикаючі контакти
      P- реле затримки з фіксованою довжиною імпульсу-2 перемикаючі контакти
      Pt- Імпульсне реле із затримкою та функцією паузи-2 перемикаючі контакти
      Qt - реле зірка-трикутник (2 вих CO з розділ. загальним)-2 перемикаючі контакти
      Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (Y1)-2 перемикаючі контакти
      TI - Бістабільне реле з увімкненим сигналом керування-2 перемикаючі контакти
      Tt- Бістабільне реле з керуванням ввім.-2 перемикаючі контакти
      W- Інтервальне реле з вимкненим керуючим сигналом-2 перемикаючі контакти
      L- Несиметричне миготливе реле (вимкнення)-2 перемикаючі контакти
• Ширина: 22,5 мм
• Вага: Вага: 0,0904 кг
• Кількість функцій: 28
• Ступінь захисту: IP40 корпус: conforming to МЕК 60529, IP40 Передня панель: conforming to МЕК 60529, IP20 клеми: conforming to МЕК 60529
