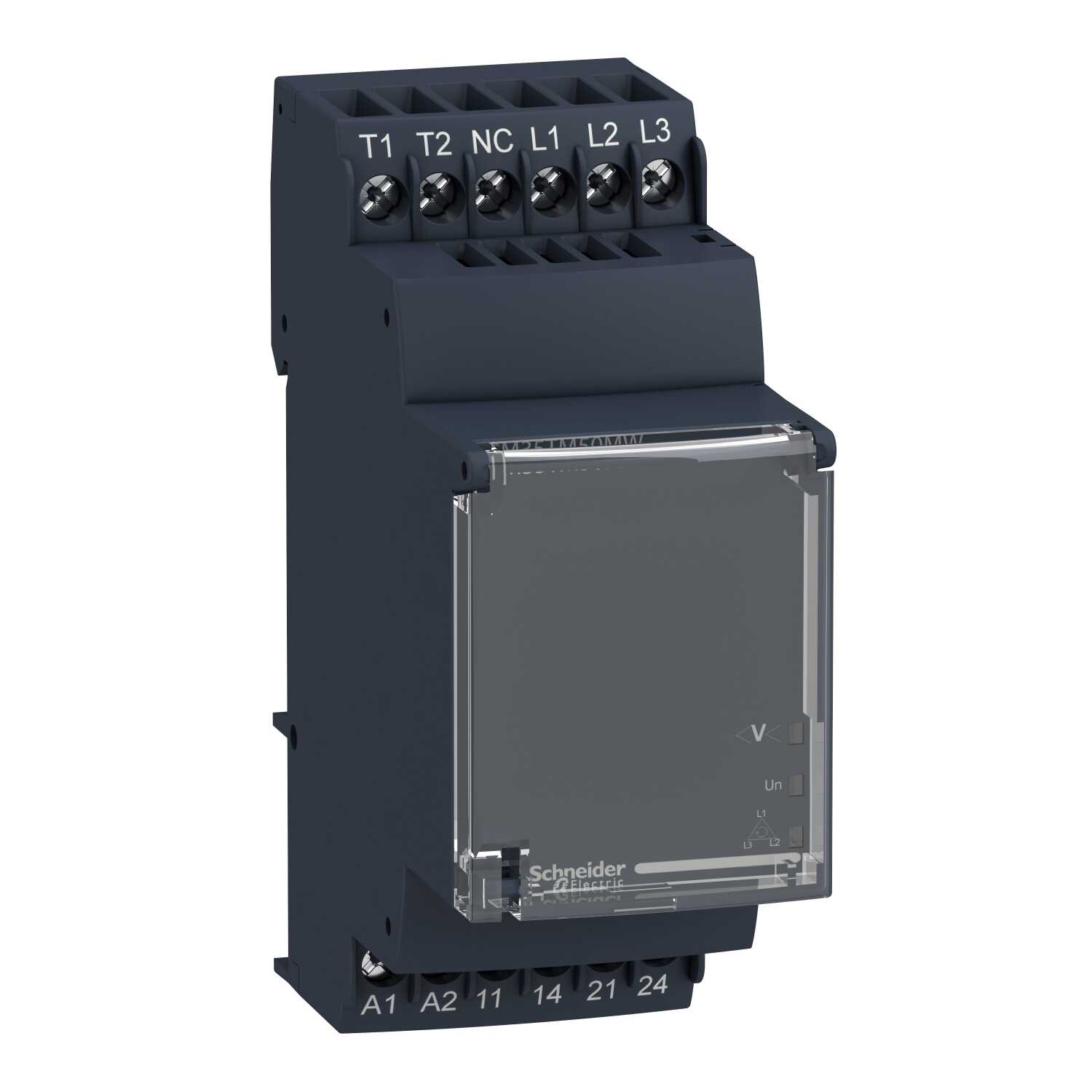

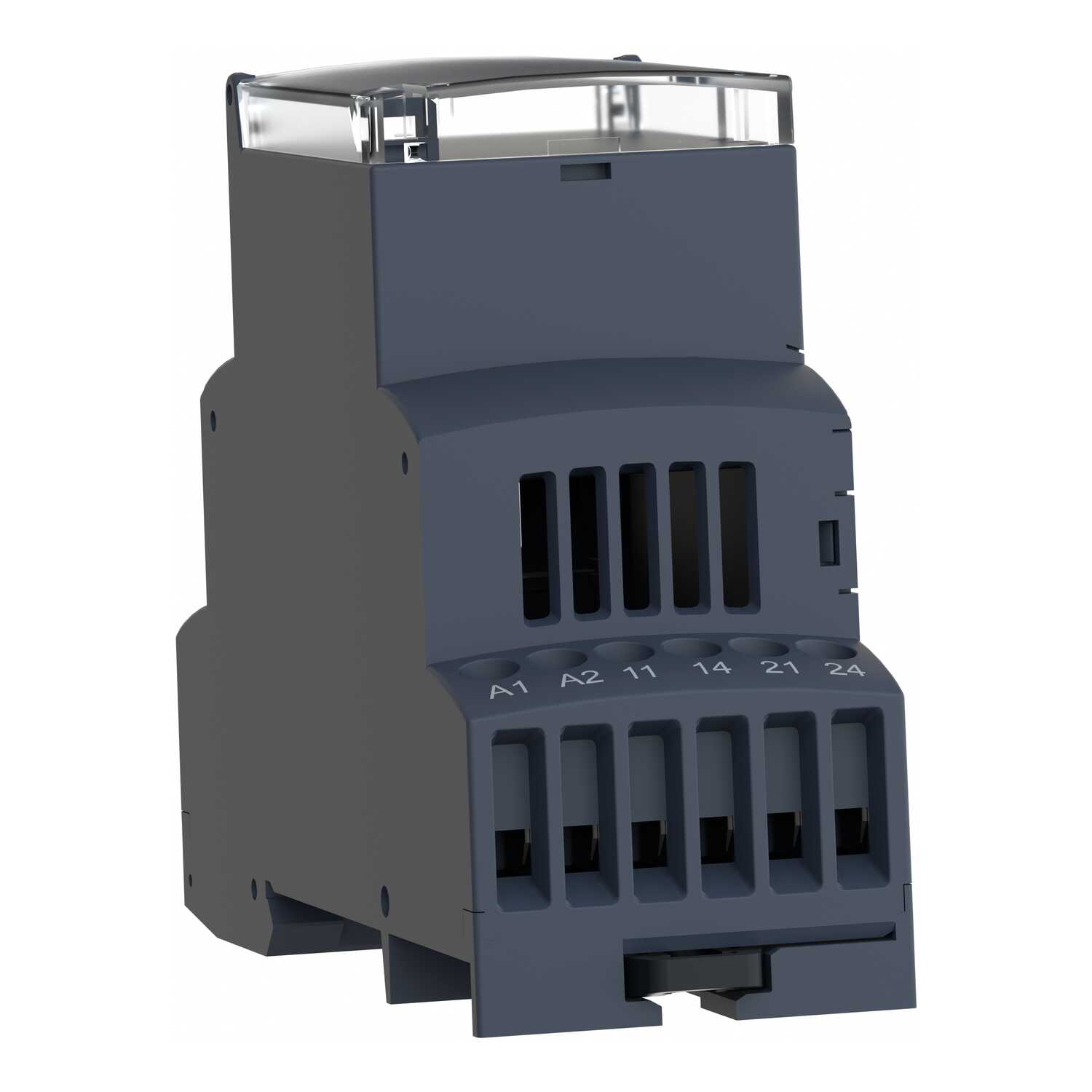

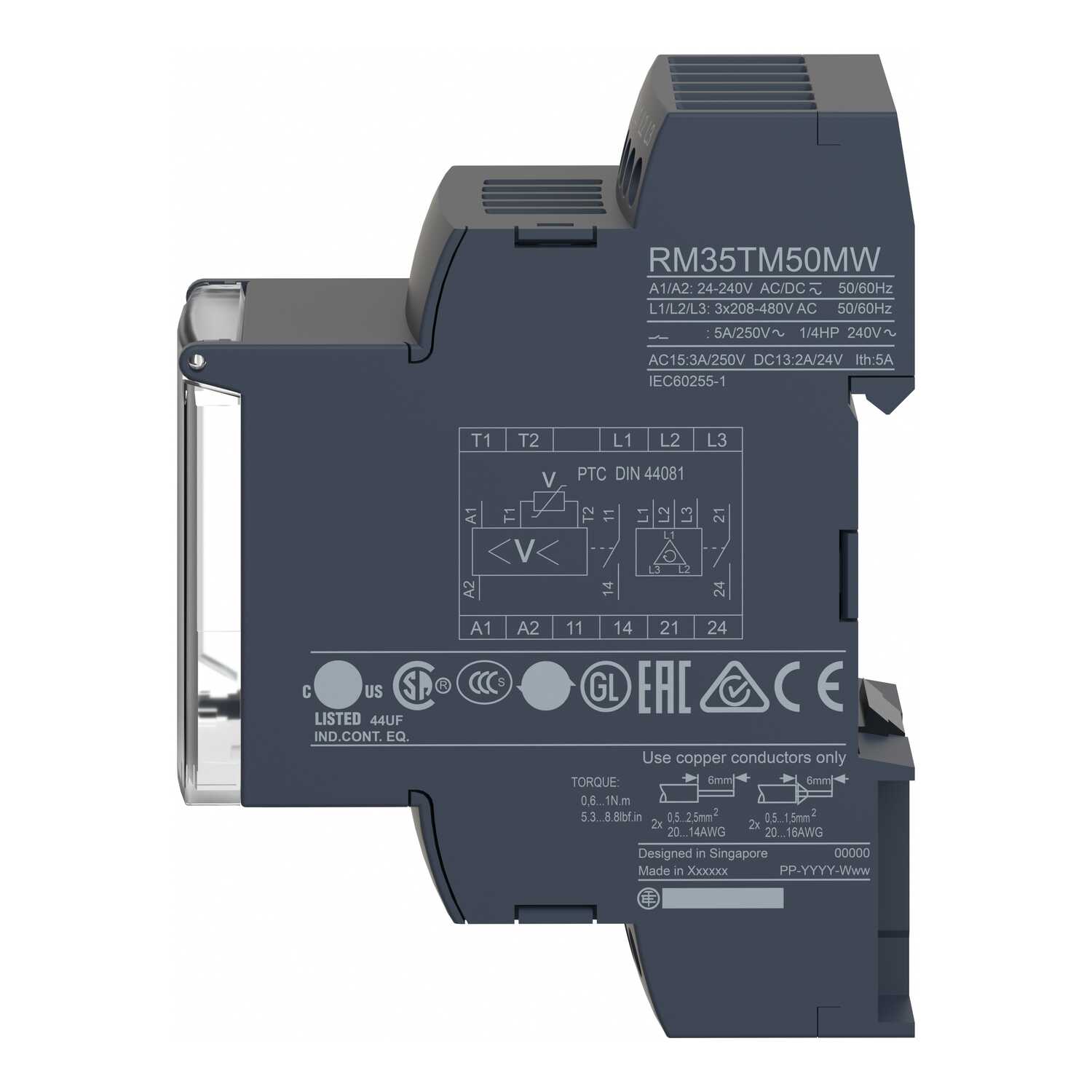

Реле контролю фаз та температури двигуна Schneider 3ф 2 NO 5A 24-240 В ( RM35TM50MW )

Реле контролю фаз та температури двигуна Schneider 3ф 2 NO 5A 24-240 В ( RM35TM50MW ) основні характеристики:

• Серія продукту: Реле керування Harmony
• Тип реле: Реле контролю температури двигуна
• Тип виробу або компоненту: Реле контролю температури двигуна
• Найменування релейного захисту: RM35TM
• Параметри релейного моніторингу: Послідовність фаз.Температура двигуна за допомогою.PTC-зонда.Виявлення обриву фази
• Діапазон вимірювань: 208...480 В змінний струм,15...3100 Ohm
• Час затримки: Без
• Вихідні контакти: 2 НІ
• Номінальний вихідний струм: 5 А
• Тип контакту та з'єднання: 2 нормально відкритих
• Напруга схеми керування: 24...240 В
• Конкретне застосування виробу: Для 3-фазного живлення
• Номінальна напруга живлення: 24...240 В Змінний/постійний струм 50/60 Гц неавтономний
• Межі напруги живлення: 20,4…264 В змінний струм 20,4…264 В постійний струм
• Інтегральний час: 10000 мс вихід
• Максимальна напруга перемикання: 250 В змінний струм 250 В постійний струм
• Комутаційна здатність : ВА]: 1250 В·А
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 5 А змінний струм 5 А постійний струм
• Споживана потужність : ВА]: 0…4 В·А на 24...240 В змінний струм
• споживана потужність: 0,5 Вт постійний струм
• Частота схеми керування: 50...60 Гц +/- 10% частота
• Опір між клемами: 602 мОм
• Ліміти вимірювання напруги: 176…528 В змінний струм
• затримка при включенні живлення: 500 мс
• Діапазон напруги: 176...528 В
• Час реакції: > 50 мс (вхід Y1 (контакт Y1-T1) і кнопка)
• Напруга схеми керування: <= 3.6 В з контур контролю температури (Термінали T1-T2 розімкнуті)
• Струм короткого замикання: 0,007 А ланцюг вимірювання температури (Термінали T1-T2 короткозамкнуті)
• Максимальний опір: 1500 Ом для датчик температури на 20 °C
• Поріг відключення: 3100 Ом +/- 10 % для контур контролю температури
• Скидання при граничному параметрі: 1650 Ом +/- 10 % для контур контролю температури
• Опір ізоляції: 500 МОм на 500 В постійний струм між живленням і виходом реле відповідно до МЕК 60255-5
      500 МОм на 500 В постійний струм між вимірюванням і релейним виходом відповідно до МЕК 60664-1
      1 МОм на 500 В постійний струм між живленням і вимірюванням відповідно до МЕК 60255-5
      500 МОм на 500 В постійний струм між живленням і виходом реле відповідно до МЕК 60664-1
      500 МОм на 500 В постійний струм між вимірюванням і релейним виходом відповідно до МЕК 60255-5
      1 МОм на 500 В постійний струм між живленням і вимірюванням відповідно до МЕК 60664-1
• Номінальна напруга ізоляції: 400 В відповідно до МЕК 60664-1
• Частота мережі живлення: 50/60 Гц +/- 10
• Робоче положення: Будь-яка позиція без зниження номінальних характеристик
• Клеми підключення:Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) твердий без кабельного наконечника
      Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
      Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником
      Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Місцева сигналізація: СВІТЛОДІОД (зелений) for Живлення увімкнено СВІТЛОДІОД (жовтий) for фаза реле (R2) СВІТЛОДІОД (жовтий) for температура реле (R1)
• Монтажний кронштейн: Симетрична din-рейка 35 мм відповідно до МЕК 60715
• Електрична зносостійкість: 10000 циклів
• Механічна зносостійкість: 30000000 циклів
• Робоча швидкість: <= 360 операцій/год повне навантаження
• Категорія застосування: AC-12 відповідно до IEC 60947-5-1, AC-13 відповідно до IEC 60947-5-1, AC-14 відповідно до IEC 60947-5-1, AC-15 відповідно до IEC 60947-5-1, DC-12 відповідно до IEC 60947-5-1, DC-13 відповідно до IEC 60947-5-1
• Ширина: 35 мм
• Вага нетто: 0,13 кг
• Тип керування: Без тестової кнопки
