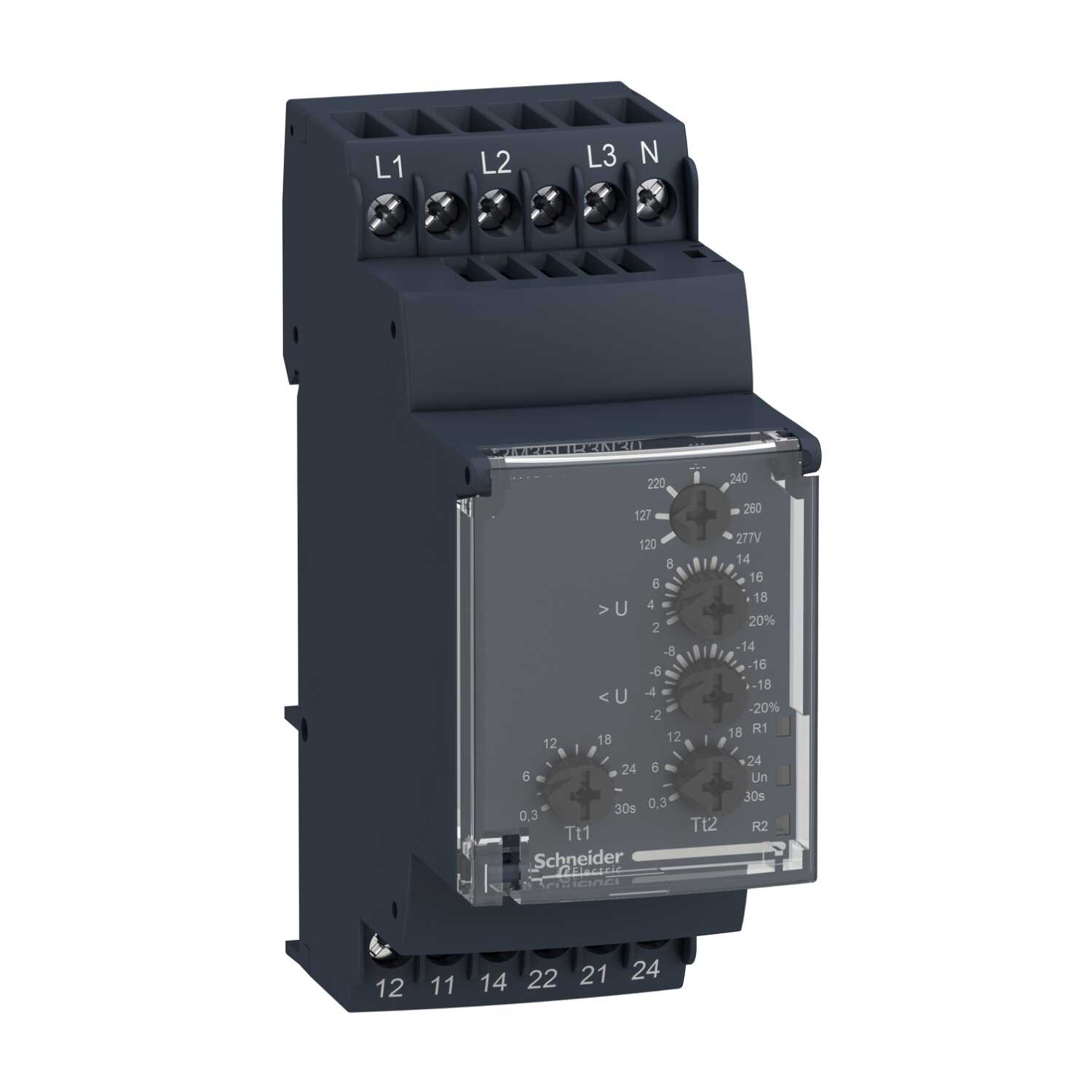

Реле контролю фаз  Schneider 2CO 5A AC/DC ( RM35UB3N30 )

Реле контролю фаз  Schneider 2CO 5A AC/DC ( RM35UB3N30 ) основні характеристики:

• Серія продукту: Реле керування Harmony
• Тип реле: Реле контролю напруги
• Тип виробу або компоненту: 3-фазне реле керування
• Конкретне застосування виробу: Для 3-фазного живлення
• Найменування релейного захисту: RM35UB3
• Параметри релейного моніторингу: Відсутність нейтралі.Перенапруга і знижена напруга між фазами.Перенапруга і недонапруга між нейтраллю
• Час затримки: Регульований 0.3...30 с, 0 + 10 % час затримки при несправності
• Комутаційна здатність : ВА]: 1250 В·А
• Діапазон вимірювань: 120...277 V змінний струм
• Тип контакту та з'єднання: 2 перемикаючі контакти
• Інтегральний час: 1500 мс затримка часу
• Максимальна напруга перемикання: 250 В Змінний/постійний струм
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 5 А Змінний/постійний струм
• Межі напруги живлення: 114…329 В змінний струм
• Споживана потужність : ВА: 0…3,9 В·А змінний струм
• Частота схеми керування: 50...60 Гц +/- 15%.
• Порогова напруга виявлення: 114 В
• Вихідні контакти: 1 C/O + 1 C/O, 1 на поріг
• Номінальний вихідний струм: 5 А
• Гістерезис: 2%
• Точність вимірювання: +/- 10 % максимального значення шкали
• затримка при включенні: 650 мс
• Максимальний цикл вимірювання: 150 мс цикл вимірюв. як середньоквадрат. значення
• Регулювання уставки напруги: 2...20 % від обраної величини Un
• Стабільність та повторюваність характерис: +/- 0.5 % для вхідний та вимірювальний ланцюг +/- 1 % для затримка часу
• Похибка вимірювання: < 1 % на весь діапазон із коливанням напруги 0.05 %/°C при коливаннях температури
• Час реакції: < 200 мс (у разі несправності)
• Знак якості: ЦЕ
• Опір ізоляції: > 500 МОм на 500 В постійний струм відповідно до МЕК 60255-5 > 500 МОм на 500 В постійний струм відповідно до МЕК 60664-1
• Робоче положення: Будь-яка позиція без зниження номінальних характеристик
• Місцева сигналізація: СВІТЛОДІОД (зелений) for Живлення увімкнено СВІТЛОДІОД (жовтий) for реле увімкнено
• Категорія перенапруги: III відповідно до IEC 60664-1
• Номінальна напруга ізоляції: 400 В відповідно до МЕК 60664-1
• Клеми підключення: Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) твердий без кабельного наконечника
      Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
      Гвинтові затискачі, 1 x 0.2...2 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником
      Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Монтажний кронштейн: Симетрична din-рейка 35 мм відповідно до МЕК 60715
• Електрична зносостійкість: 10000 циклів
• Механічна зносостійкість: 30000000 циклів
• Робоча швидкість: <= 360 операцій/год повне навантаження
• Категорія застосування: AC-12 відповідно до IEC 60947-5-1
      AC-13 відповідно до IEC 60947-5-1
      AC-14 відповідно до IEC 60947-5-1
      AC-15 відповідно до IEC 60947-5-1
      DC-12 відповідно до IEC 60947-5-1
      DC-13 відповідно до IEC 60947-5-1
      DC-14 відповідно до IEC 60947-5-1
• Номінальна напруга: автономний
• Показники надійності безпеки: B10d = 470000 MTTFd = 502.2 років
• Тип керування: Без тестової кнопки

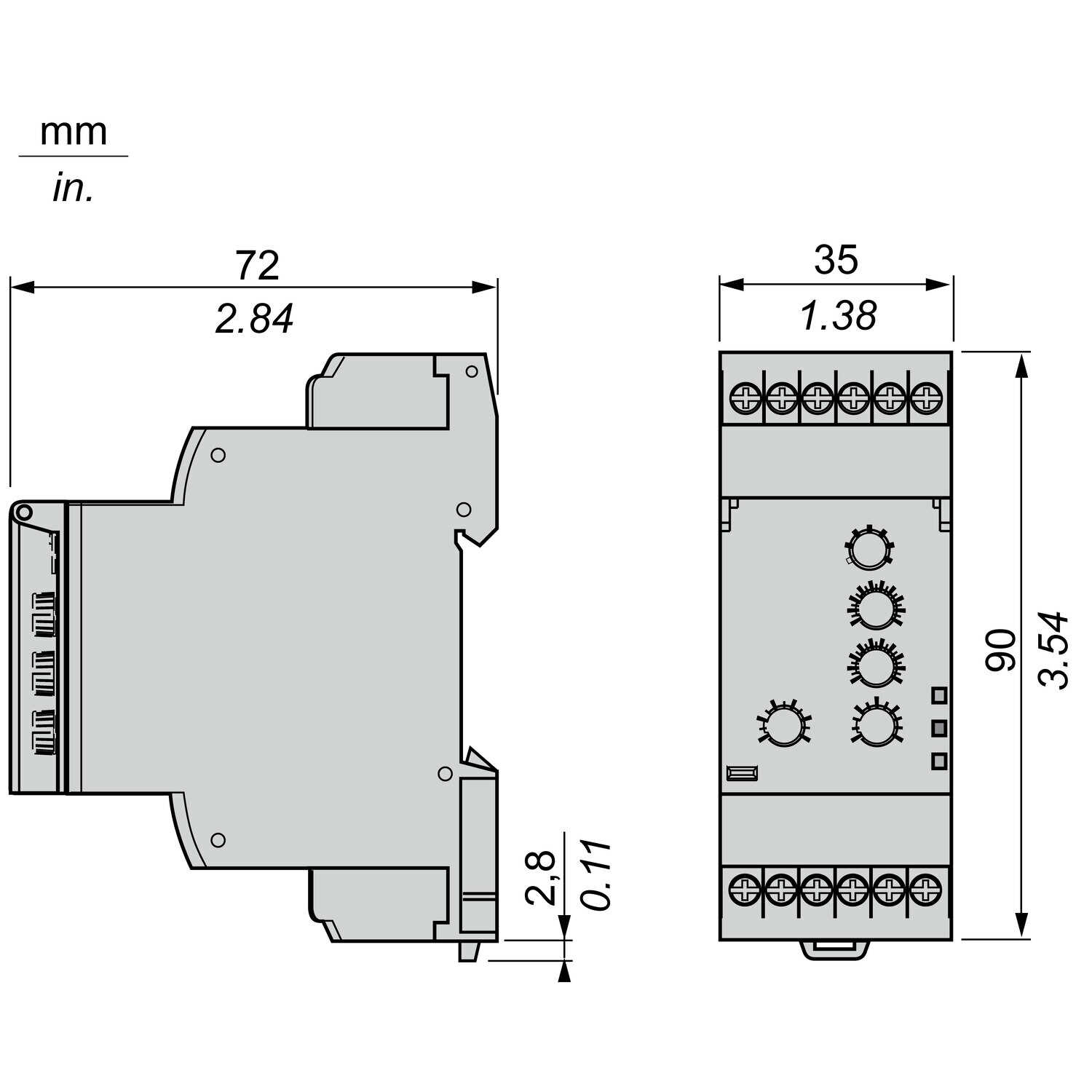

• Ширина: 35 мм
• Вага нетто: 0,08 кг
