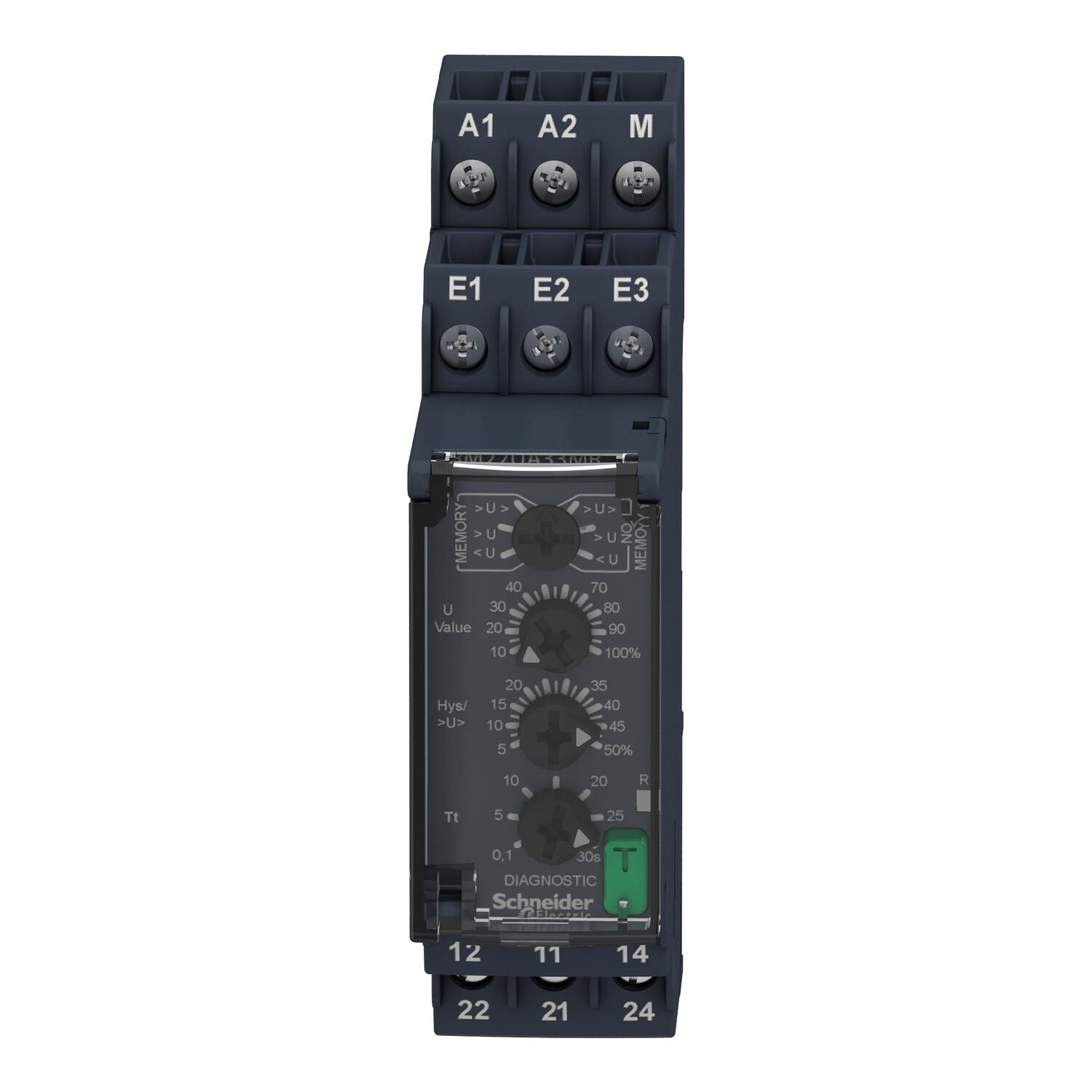

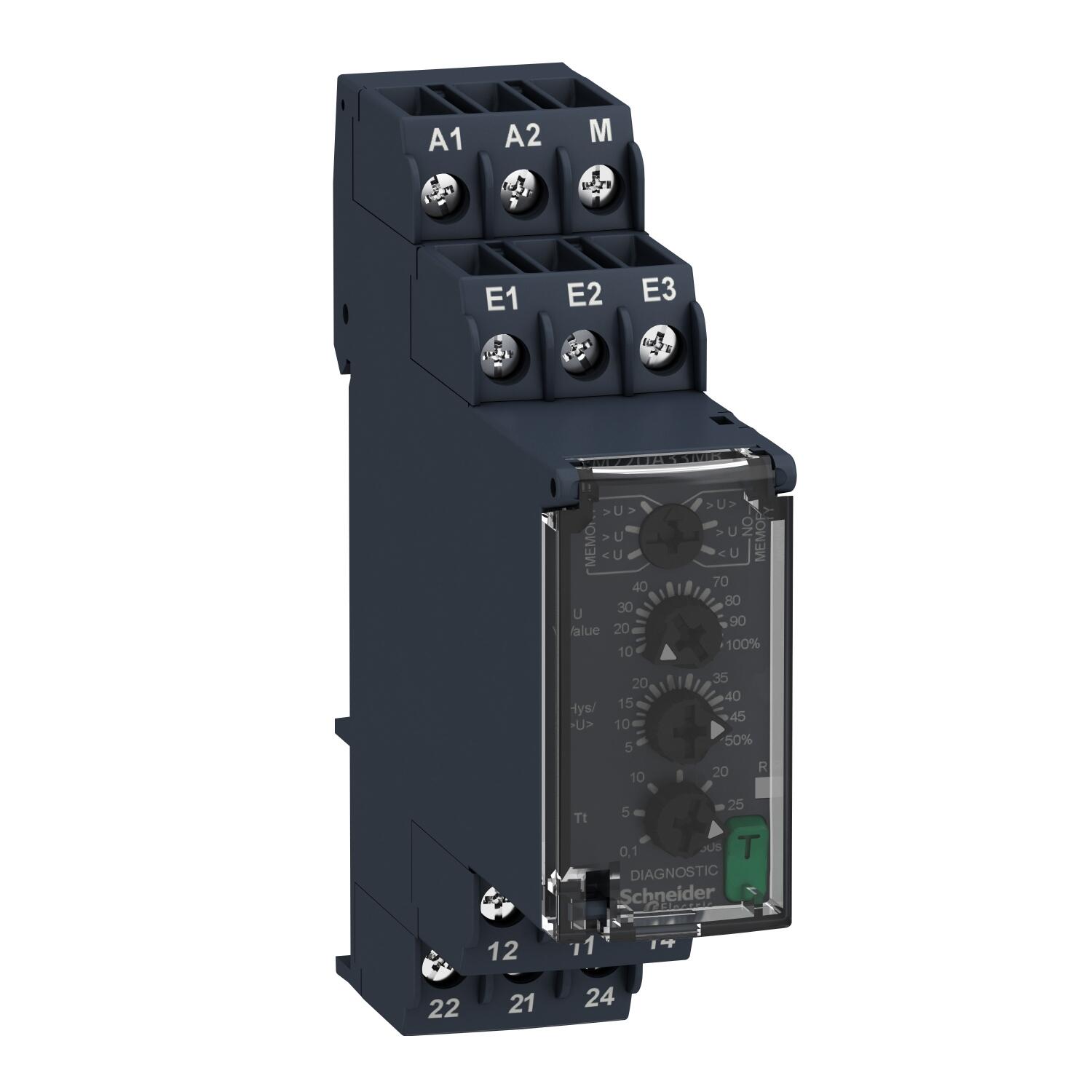

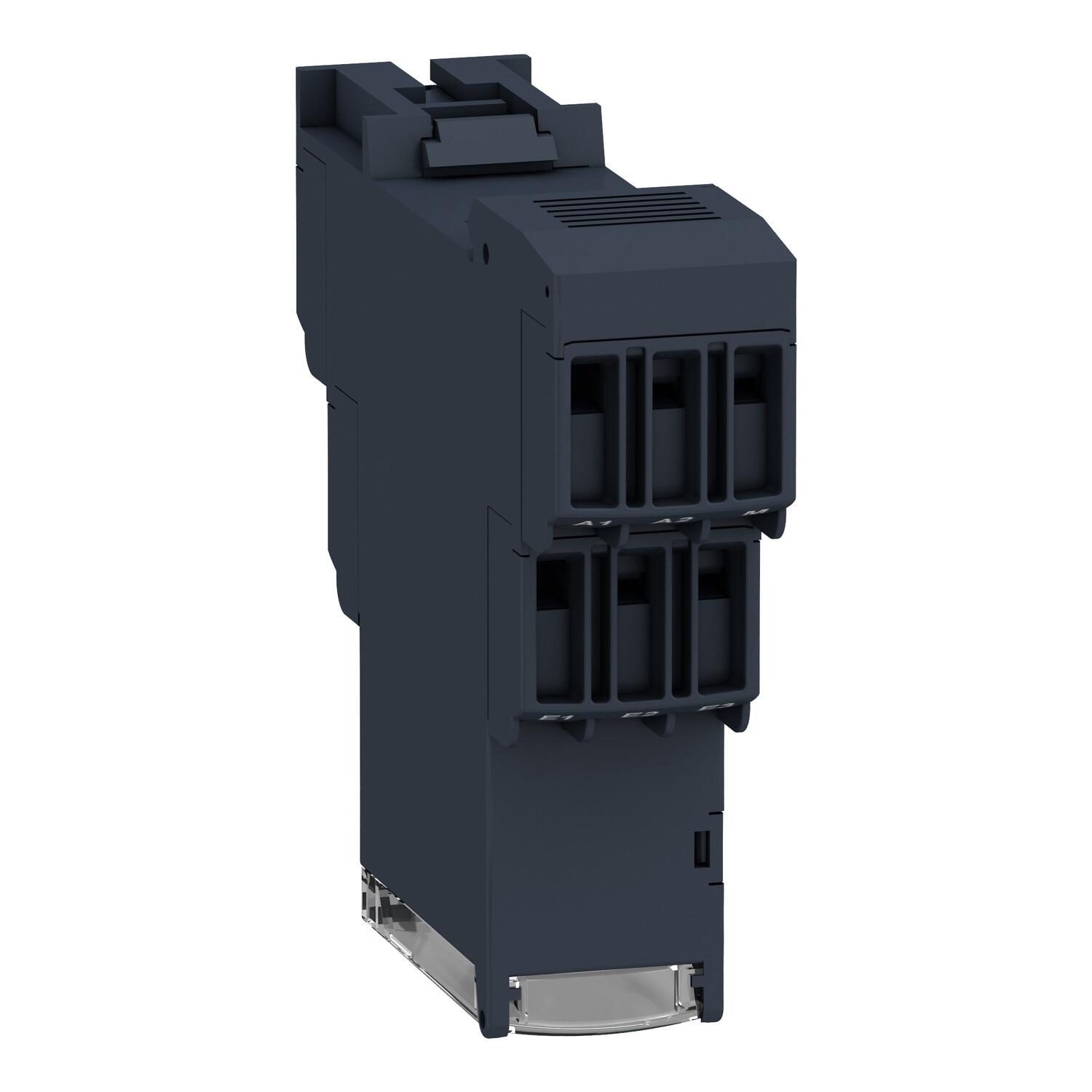

Реле контролю напруги 15-500V 24-240V Schneider ( RM22UA33MR )

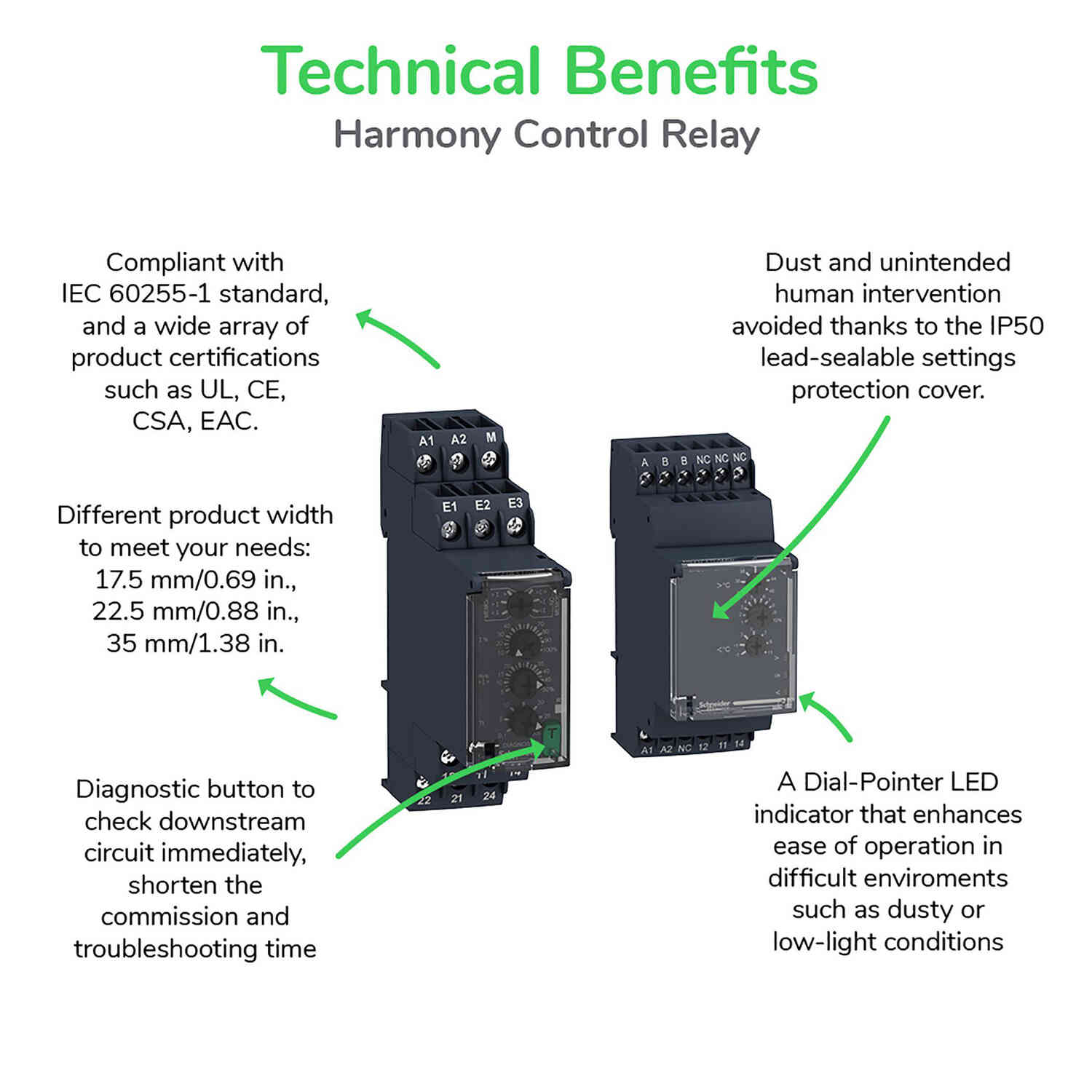

1. Спрощена конструкція панелі завдяки ширині 22,5 мм, як у 2-полюсного автоматичного вимикача
2. Відчуйте безпрецедентну точність, прогнозне обслуговування та чудовий рівень безпеки.
3. Забезпечує авт. керування вимк-ням та інформацію про несправності для швидкої ідентифікації несправностей та їх усунення
4. Прозора кришка для захисту налаштувань від несанкціонованого втручання, що зменшує потребу в обслуговуванні
5. Сумісний з широким спектром застосувань, таких як підйомно-транспортне обладнання, пакування, ліфти, тощо

Реле контролю напруги 15-500V 24-240V Schneider ( RM22UA33MR ) основні характеристики​:

• Серія продукту: Реле керування Harmony
• Тип реле: Реле контролю напруги
• Тип виробу або компоненту: Реле контролю напруги
• Кількість фаз мережі: 1 фаза
• Тип мережі живлення: Постійний струм
• Найменування релейного захисту: RM22UA
• Параметри релейного моніторингу: Знижена та підвищена напруга у віконному режимі. Виявлення перенапруги або пониженої напруги
• Час затримки: Регульований 0.1...30 с, +/- 10 % максимального значення шкали час затримки при несправності
• Комутаційна здатність: 2000 В·А
• Діапазон вимірювань: 15...500 В Змінний/постійний струм

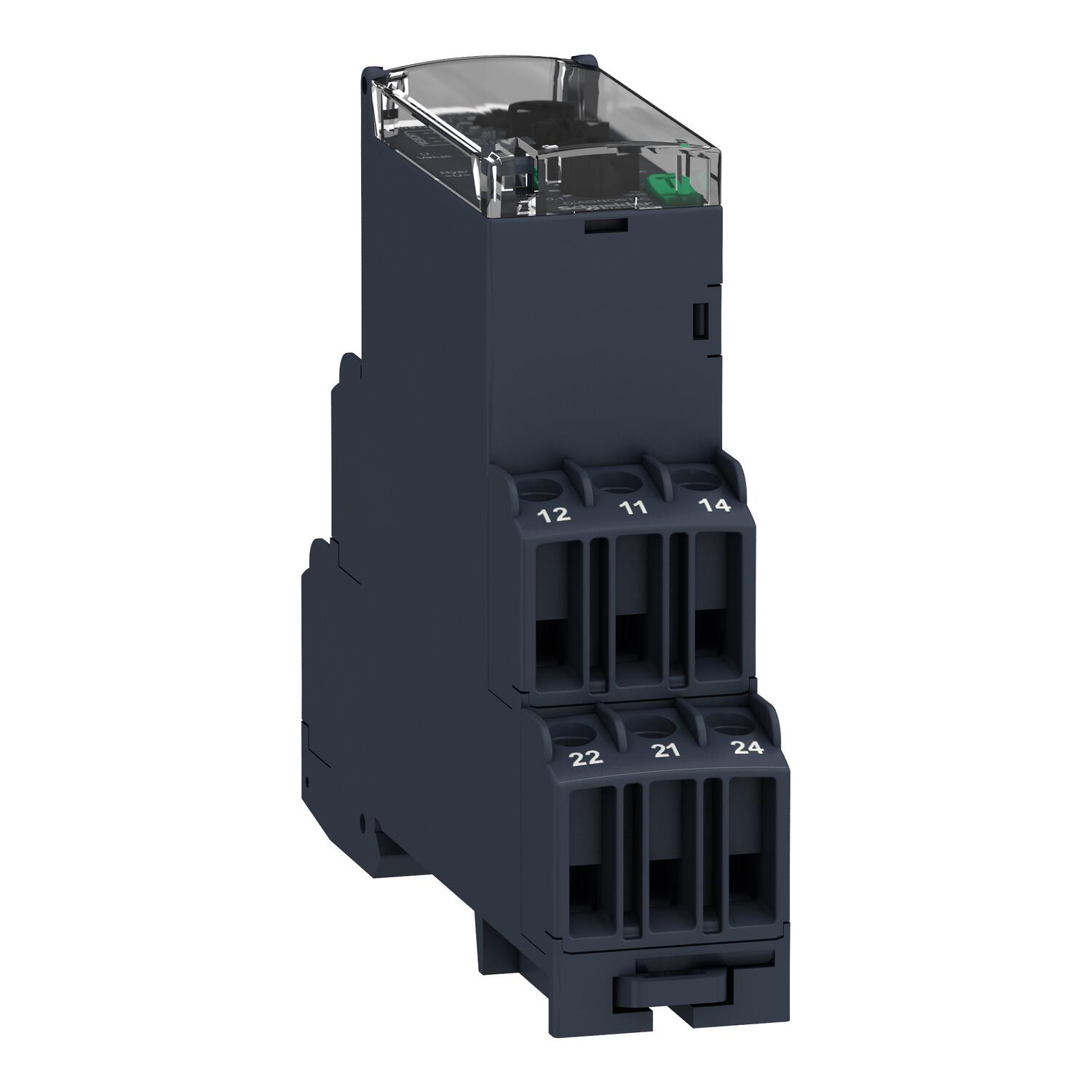

• Тип контакту та з'єднання: 2 перемикаючі контакти
• Інтегральний час: 1500 мс при максимальній напрузі
• Максимальна напруга перемикання: 250 В змінний струм
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 8 А змінний струм
• Межі напруги живлення: 20,4…264 В змінний/постійний струм
• Споживана потужність: 3,5 В·А змінний струм
• Максимальна споживана потужність: 1,5 Вт постійний струм
• Стійкість до коротких переривів споживання: 10 мс
• Вихідні контакти: 2 перемикачі
• Номінальний вихідний струм: 8 А
• Гістерезис: 3 % фіксований з повна шкала для віконного режиму. 5…50 % Регульований з поргові налаштування
• Затримка при включенні: 600 мс
• Максимальний цикл вимірювання: 100 мс цикл вимірюв. як середньоквадрат. значення
• Стабільність та повторюваність характерис: +/- 0.5 % для вхідний та вимірювальний ланцюг +/- 2 % для затримка часу
• Похибка вимірювання: < 1 % на весь діапазон із коливанням напруги. 0.05 %/°C при коливаннях температури
• Час реакції: <= 500 мс
• Опір ізоляції: > 100 МОм на 500 В постійний струм
• Категорія перенапруги: III відповідно до IEC 60664-1
• Ізоляція: Між живленням і вимірюванням
• Клеми підключення: Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником. Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника. Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат

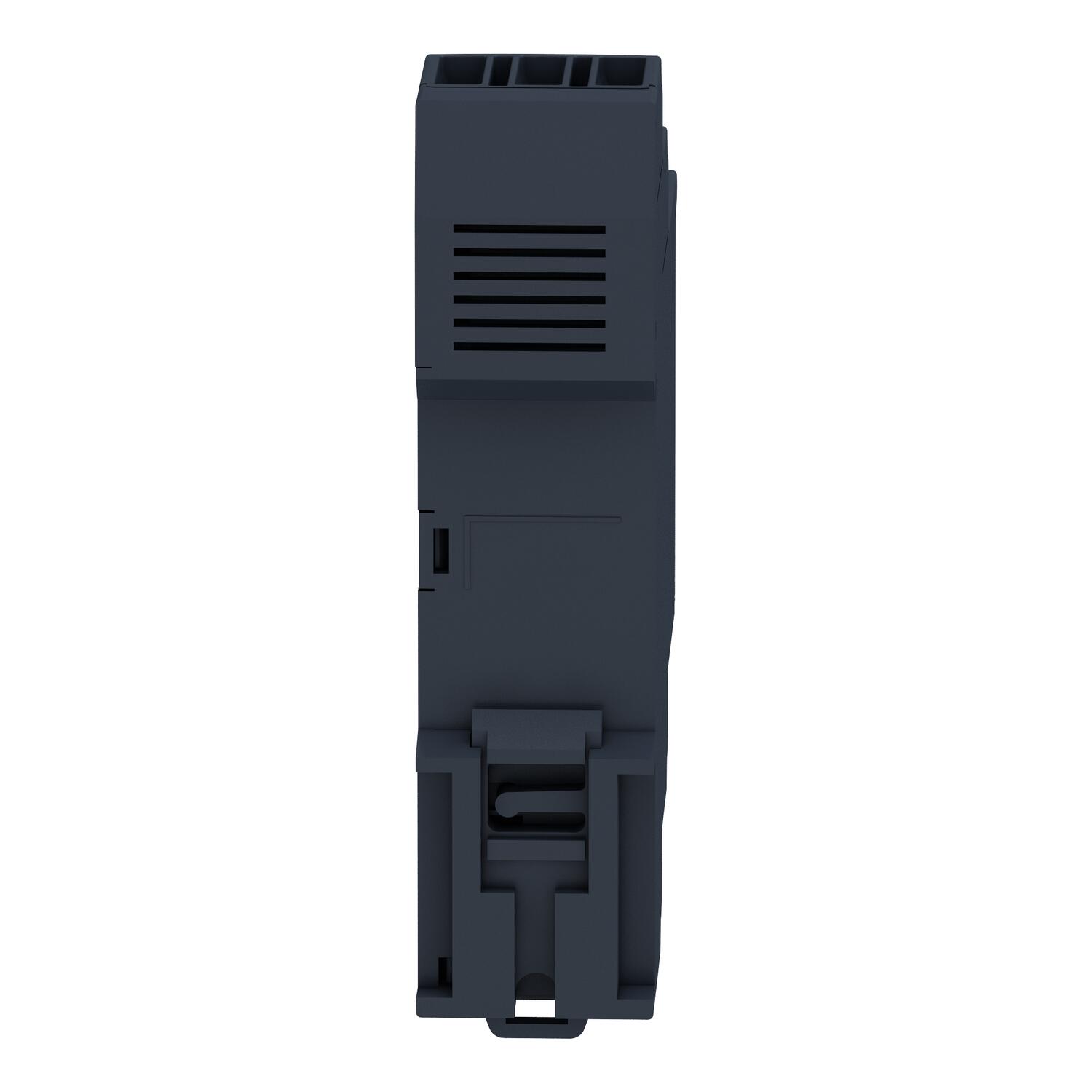

• Монтажний кронштейн: 35 мм DIN-рейка відповідно до МЕК 60715
• Електрична зносостійкість: 100 000 циклів
• Механічна зносостійкість: 10000000 циклів
• Номінальна напруга: 24...240 В Змінний/постійний струм 50/60 Гц неавтономний
• Показники надійності безпеки: MTTFd = 308,2 років. B10d = 290000
• Матеріал контакту: Без кадмію
• Тип керування: З кнопкою для тестування

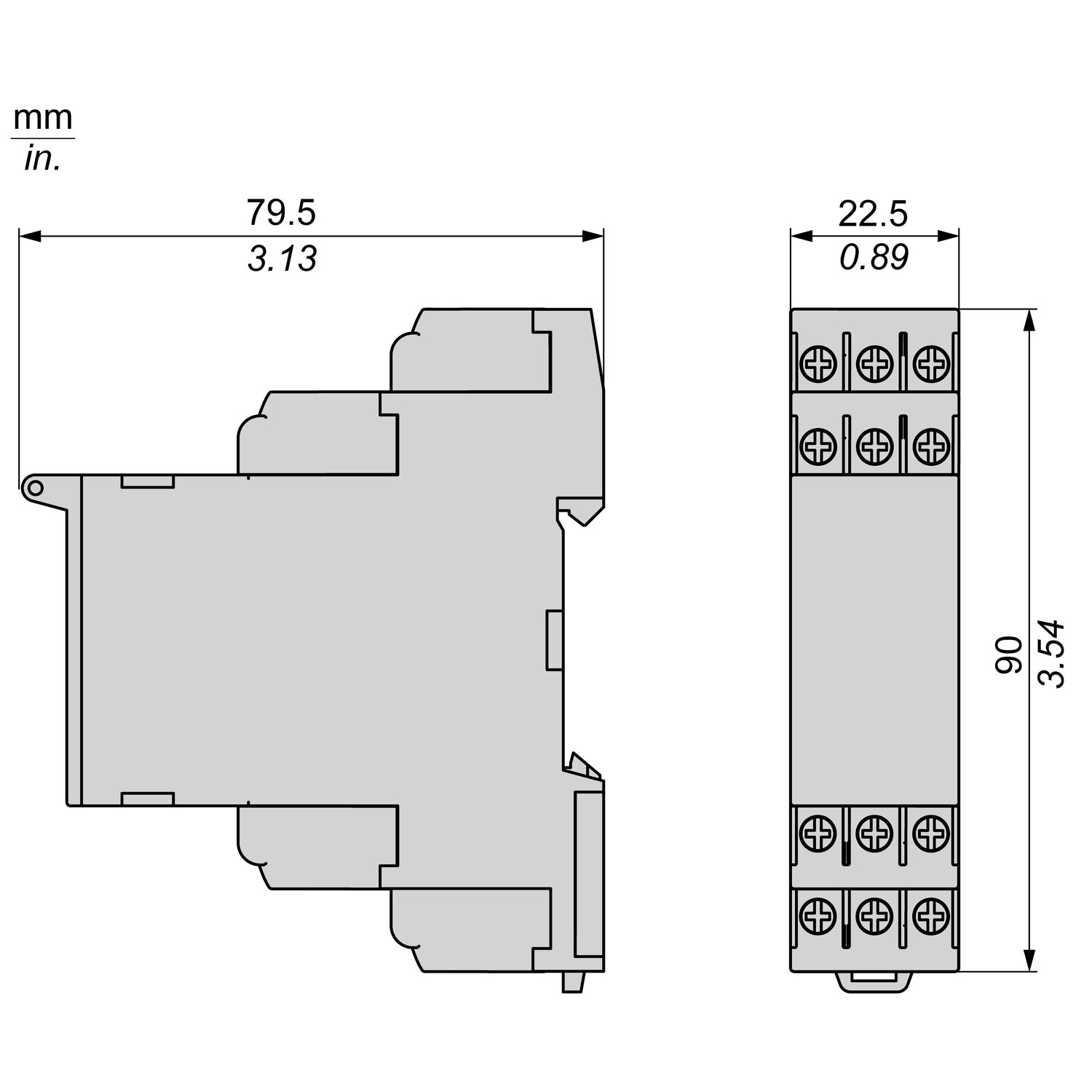

• Ширина: 22,5 мм
• Вага: 0,11 кг
• Ступінь захисту: IP20 відповідно до МЕК 60529 (Затискачі). IP40 відповідно до МЕК 60529 (корпус). IP50 відповідно до МЕК 60529 (передня панель)
