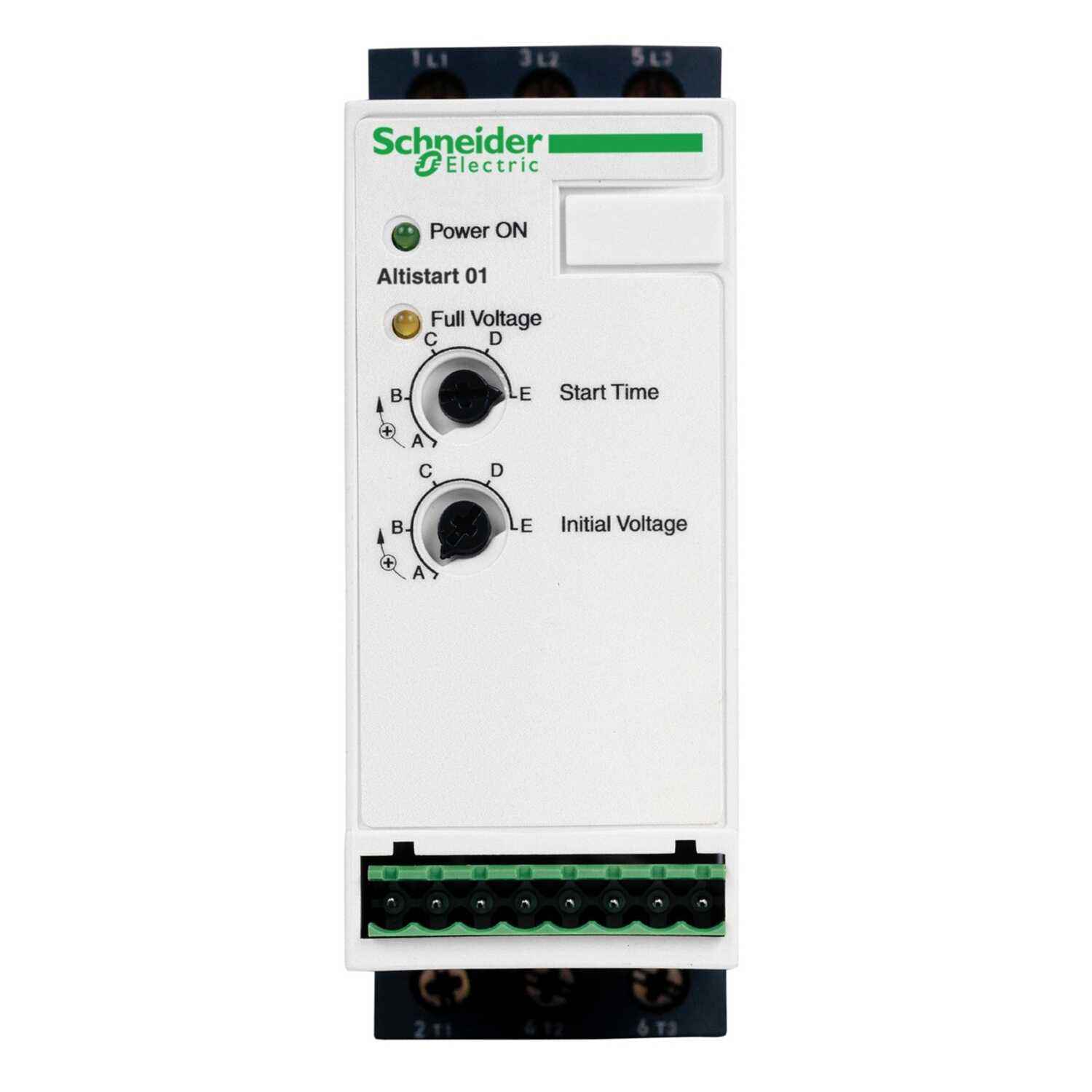

Пристрій плавного пуску Schneider ATS01 12A 380В ( ATS01N112FT )

Пристрій плавного пуску Altistart 01 монтується на DIN-рейку і може живити одно- або 3-фазні асинхронні двигуни з номінальним струмом до 12 А. Altistart 01 можна використовувати для двигунів номінальною потужністю до 5,5 кВт або 7,5 к.с. для трифазних (110В - 480В змінного струму) і до 1,5 кВт для однофазних (110В - 230В змінного струму). Даний Пристрій Плавного Пуску, монтується на DIN-рейку та призначений для плавного запуску простих механізмів, таких як конвеєри, стрічкові конвеєри, насоси, вентилятори, компресори, автоматичні двері та ворота, невеликі крани та ремінні механізми. Його ширина 45 мм, що робить його одним з найменших пристроїв плавного пуску на ринку, який можна встановити майже скрізь. Він оснащений вбудованим байпасом, що знижує рівень шуму і зменшує тепловіддачу. Лише 2 параметра, які легко налаштовуються. Забезпечує плавний запуск, уникаючи механічних навантажень тим самим подовжуючи їх термін служби.

Пристрій плавного пуску Schneider ATS01 12A 380В ( ATS01N112FT ) основні характеристики:

• Серія продукту: Altistart 01
• Призначення продукту: Асинхронні двигуни
• Тип виробу або компоненту: Пристрій плавного пуску (ППП)
• Конкретне застосування виробу: Прості машини та механізми
• Назва пристрою: ATS01
• Кількість фаз мережі: 1 фаза
• [Us]:  номінальна напруга живлення: 110..480 В - 10...10 %
• Потужність двигуна кВт: 2,2 кВт, 3 фази при 230 В, 5,5 кВт, 3 фази при 400 В, 1,5 кВт, 1 фаза при 230 В
• Потужність двигуна к.с.: 3 л.с., 3 фази при 230 В; 1,5 л.с., 3 фази при 210 В; 7,5 л.с., 3 фази при 460 В
• Номінальний струм пускача IcL: 12 А
• Категорія застосування: AC-53B відповідно до МЕК 60947-4-2
• Споживання струму: 60 A при номінальному навантаженні
• Тип пуску: Пуск у режимі регулювання напруги
• Розсіювана потужність Вт: 1 Вт при повному навантаженні та в кінці запуску 61 Вт у перехідному стані
• Спосіб збірки: З тепловідвідним радіатором
• Доступна функція: Вбудований байпас (шунтуючий контактор)
• Межі напруги живлення: 99…528 В
• Частота мережі живлення: 50...60 Гц - 5...5 %
• Частота мережі: 47,5...63 Гц
• Вихідна напруга: <= номінальної напруги живлення
• [Uc]:  напруга схеми керування: 110 В змінний струм +/- 10 % при 35 мА; 24 В змінний/постійний струм +/- 10 % при 30 мА; 240 В змінний струм +/- 10 % при 80 мА
• Час запуску: 1 с / 100; 5 с / 20. Регулюється від 1 до 5 с
• Момент під час запуску: 30...80 % пускового моменту двигуна, підкл. до мережі
• Струм дискретного виходу: 2 A DC-13; 3 A AC-15
• Момент затягування: 1,9…2,5 Н.м; 0,5 Н.м
• Робоче положення: Вертикальне, +/- 10 градусів
• Висота: 124 мм
• Ширина: 45 мм
• Глибина: 131 мм
• Вага: 0,28 кг
• Тип пускача двигуна: Пристрій плавного пуску
• Ступінь захисту: IP20
