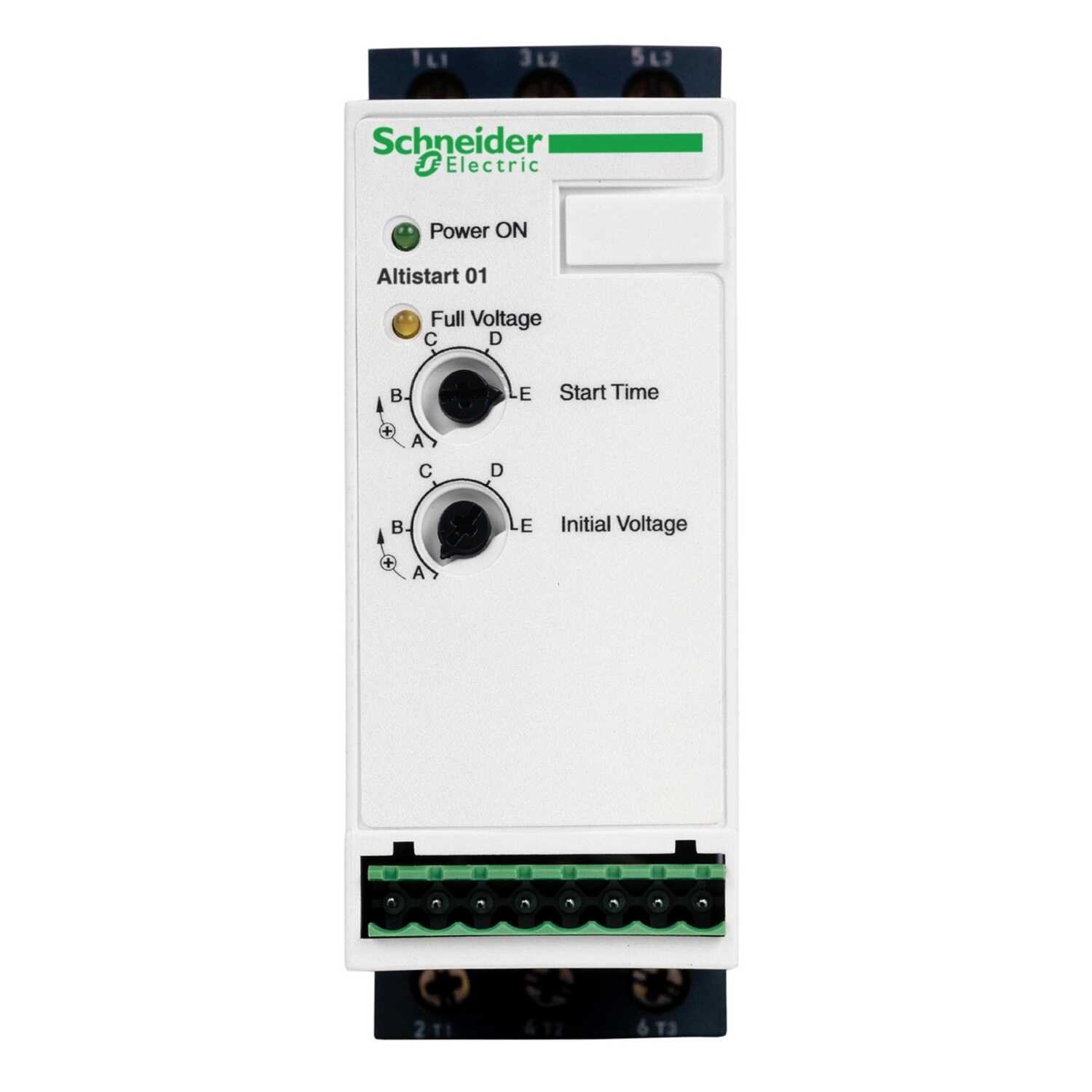

Пристрій плавного пуску Schneider ATS01 9A 380В ( ATS01N109FT )

Пристрій плавного пуску Altistart 01 монтується на DIN-рейку і може живити одно- або 3-фазні асинхронні двигуни з номінальним струмом до 9 А. Altistart 01 можна використовувати для двигунів номінальною потужністю до 4 кВт або 5 к.с. для трифазних (110В - 480В змінного струму) і до 1,1 кВт для однофазних (110В - 230В змінного струму). Цей Пристрій Плавного Пуску, що монтується на DIN-рейку, призначений для плавного запуску простих машин, таких як конвеєри, стрічкові конвеєри, насоси, вентилятори, компресори, автоматичні двері та ворота, невеликі крани та машини з ремінним приводом. Його ширина 45 мм, що робить його одним з найменших пристроїв плавного пуску на ринку, який можна встановити майже скрізь. Він оснащений вбудованим байпасом, що знижує рівень шуму і зменшує тепловіддачу. Лише 2 параметра, які легко налаштовуються. Забезпечує плавний запуск, уникаючи механічних навантажень тим самим подовжуючи їх термін служби.

Пристрій плавного пуску Schneider ATS01 9A 380В ( ATS01N109FT ) основні характеристики:

• Серія продукту: Altistart 01
• Призначення продукту: Асинхронні двигуни
• Тип виробу або компоненту: Пристрій плавного пуску (ППП)
• Конкретне застосування виробу: Прості машини та механізми
• Назва пристрою: ATS01
• Кількість фаз мережі: 1 фаза
• [Us:  номінальна напруга живлення: 110..480 В - 10...10 %
• Потужність двигуна кВт: 4 кВт, 3 фази при 400 В; 1,5 кВт, 3 фази при 230 В; 1,1 кВт, 1 фаза при 230 В
• Потужність двигуна к.с: 1 л.с., 3 фази при 210 В; 2 л.с., 3 фази при 230 В; 5 л.с., 3 фази при 460 В
• Номінальний струм пускача IcL: 9 А
• Категорія застосування: AC-53B відповідно до МЕК 60947-4-2
• Споживання струму: 45 A при номінальному навантаженні
• Тип пуску: Пуск у режимі регулювання напруги
• Розсіювана потужність Вт: 1 Вт при повному навантаженні та в кінці запуску, 46 Вт у перехідному стані
• Спосіб збірки: З тепловідвідним радіатором
• Доступна функція: Вбудований байпас (шунтуючий контактор)
• Межі напруги живлення: 99…528 В
• Частота мережі живлення: 50...60 Гц - 5...5 %
• Частота мережі: 47,5...63 Гц
• Вихідна напруга: <= номінальної напруги живлення
• Час запуску: 1 с / 100; 5 с / 20. Регулюється від 1 до 5 с
• Момент під час запуску: 30...80 % пускового моменту двигуна, підкл. до мережі
• Струм дискретного виходу: 2 A DC-13; 3 A AC-15
• Момент затягування: 0,5 Н.м; 1,9…2,5 Н.м
• Робоче положення: Вертикальне, +/- 10 градусів
• Висота: 124 мм
• Ширина: 45 мм
• Глибина: 131 мм
• Вага: 0,28 кг
• Тип пускача двигуна: Пристрій плавного пуску
• Ступінь захисту: IP20
