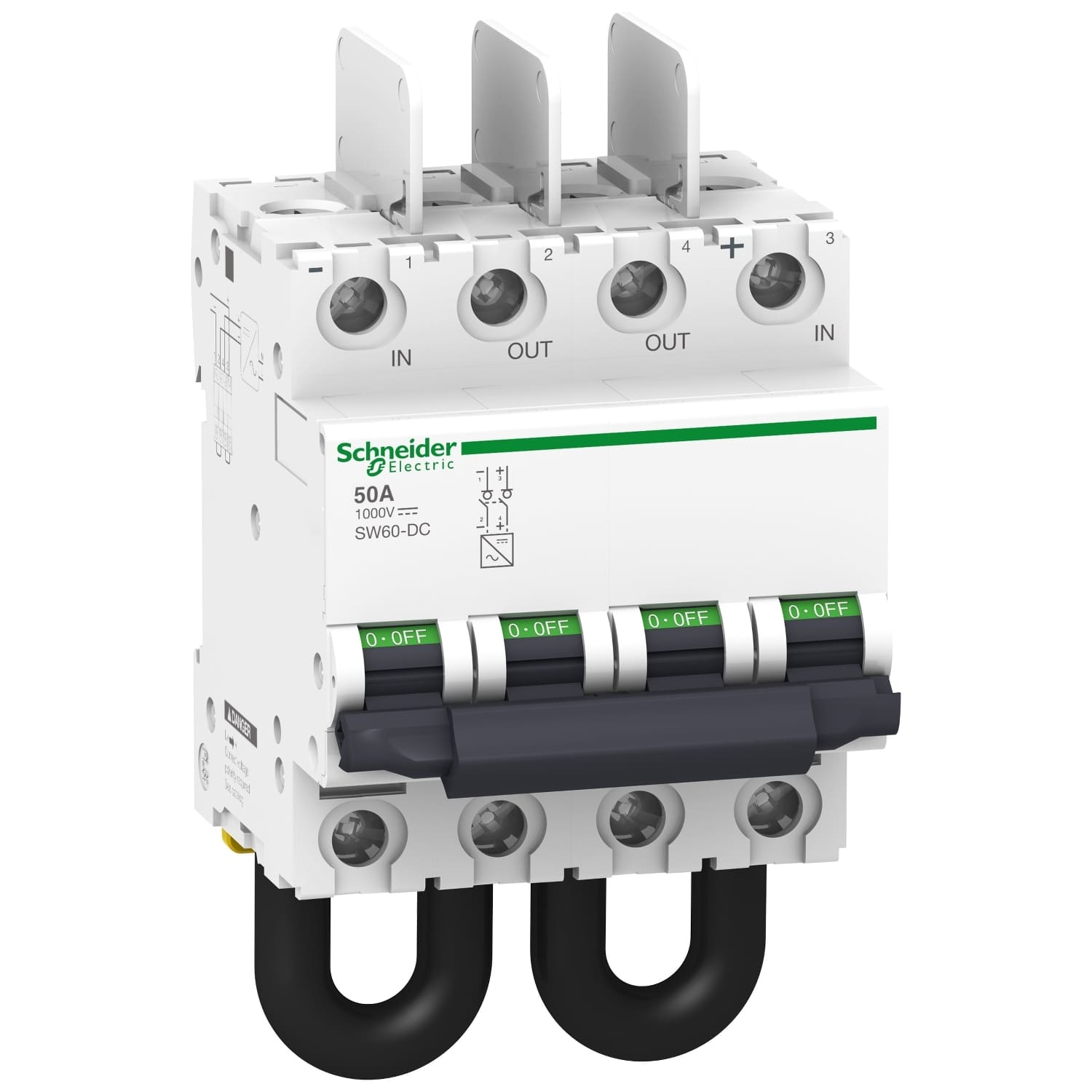

Вимикач навантаження Acti9 SW60-DC 2P 50A Schneider ( A9N61699 )

SW60-DC - це низьковольтний вимикач-роз'єднувач, призначений для відключення ланцюжка фотоелектричних модулів і фотоелектричного інвертора. Він має 2P полюс. Його номінальний струм становить 50 А при 1000 В пост. струму для категорії використання DC-21A. Він може встановлюватися на DIN-рейку. Кількість модулів Ш= 9мм - 8. Він має ступінь захисту IP40 (відповідно до МЕК/EN 60529) на своїх клемах в щиті. Він призначений для ізоляції інвертора від решти фотоелектричної установки для проведення операцій технічного обслуговування в умовах повної безпеки. Механізм швидкого закриття, що не залежить від швидкості натискання на перемикач, збільшує термін його служби. Функції відключення або індикації положення забезпечуються дистанційно шляхом додавання електричних допоміжних пристроїв. Наявність зеленої смужки гарантує фізичне розмикання контактів і дозволяє виконувати операції на наступному ланцюзі в цілковитій безпеці. Цей продукт відповідає вимогам МЕК/EN 60947-3.

Вимикач навантаження Acti9 SW60-DC 2P 50A Schneider ( A9N61699 ) основні характеристики:

• Назва пристрою: SW60-DC
• Область застосування перемикача: Захист фотоелектричного інвертора
• Опис полюсів: 2P
• Категорія застосування: DC-21B
• [Ie] номінальний робочий струм: 50 А DC-21A 1000 В постійний струм 40 °C
  63 А DC-21A 1000 В постійний струм 5 °C
  61 А DC-21A 1000 В постійний струм 10 °C
  60 А DC-21A 1000 В постійний струм 15 °C
  58 А DC-21A 1000 В постійний струм 20 °C
  56 А DC-21A 1000 В постійний струм 25 °C
  54 А DC-21A 1000 В постійний струм 30 °C
  52 А DC-21A 1000 В постійний струм 35 °C
  48 А DC-21A 1000 В постійний струм 45 °C
  46 А DC-21A 1000 В постійний струм 50 °C
  41 А DC-21A 1000 В постійний струм 60 °C
  35 А DC-21A 1000 В постійний струм 70 °C
• Падіння напруги: 251 МВ 5,02 мОм 12,54 Вт 50 А
• [Ui] номінальна напруга ізоляції: 1000 В постійний струм
• [Uimp] номінальна імпульсна витримувана напру: 6 кВ
• Тип керування: Перемикач
• Спосіб кріплення: Фіксація
• Монтажна опора: Симетрична din-рейка 35 мм
• Кількість модулів Ш = 9 мм: 8
• Висота: 132,7 мм
• Ширина: 72 мм
• Глибина: 77,4 мм
• Механічна зносостійкість: 20000 циклів
• Електрична зносостійкість: 300 циклів
• Клеми підключення: Тунельна клема (верхняя часть) 1…35 мм² жорсткий
  Тунельна клема (верхняя часть) 1…25 мм² гнучкий
  Попередньо підключений кабель (Зворотній бік)
• Момент затягування: 3,5 Н.м
• Штрихкод: 3606480504143
