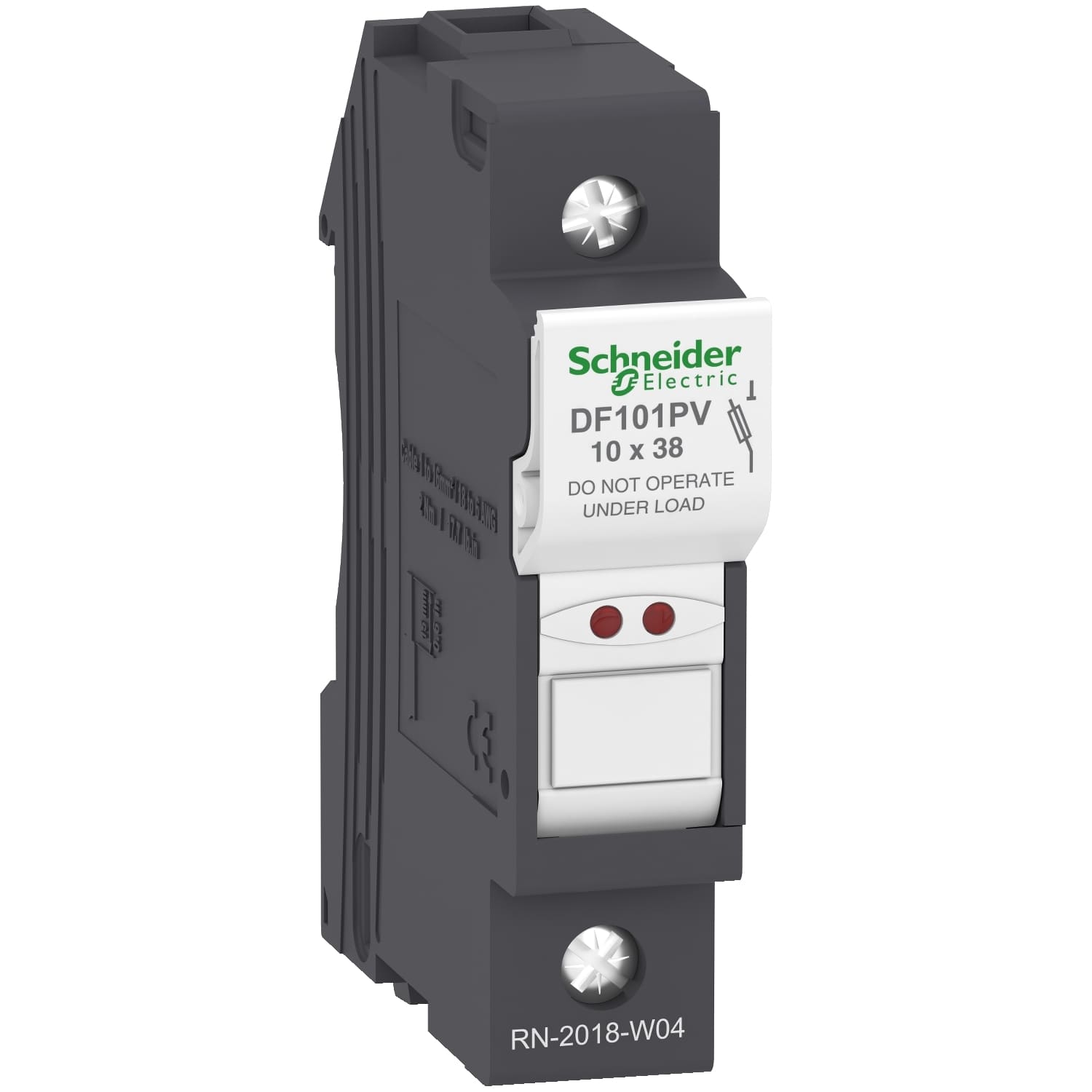

Тримач запобіжника 10x38 1P 1000VDC Schneider ( DF101PV )

Модульний тримач запобіжника TeSys DF, 1-полюсний (1P), для захисту фотоелектричних систем з номінальним струмом до 32 А та напругою до 1000 В постійного струму. Призначено для використання з плавкими вставками розміром 10×38 мм, номіналом до 32 А та потужністю розсіювання до 3 Вт. Завдяки компактним розмірам (ширина 17,5 мм) пристрій можна використовувати в модульних панелях, кріпити на DIN-рейку 35 мм, підключати за допомогою гвинтових затискачів, а також закривати на навісний замок без додаткових аксесуарів. Додаткові допоміжні пристрої (комплекти для монтажу тримачів запобіжників) доступні (замовляються окремо). Продається партіями по 12 одиниць. Сертифіковано за кількома стандартами (IEC, визнано UL, CSA, CCC, EAC).

Тримач запобіжника 10x38 1P 1000VDC Schneider ( DF101PV ) основні характеристики​:

• Опис полюсів: 1P
• Розмір запобіжника: 10 x 38 мм
• Тип запобіжника: 0…32 А, gG
  0…32 А, аМ
• Тип керування: Перемикач замикається на замок
• Категорія застосування: DC-20B відповідно до МЕК 60947-3
• [Ue] номінальна робоча напруга: 1000 В постійний струм
• [Ie] номінальний робочий струм: 32 А
• [Ith] умовний тепловий струм у відкритому вик: 32 А на <20 °C
• [Ui] номінальна напруга ізоляції: 1000 В постійний струм
• [Uimp] номінальна імпульсна витримувана напру: 6 кВ
• Стійкість до струму КЗ: 120 кА 400 В відповідно до IEC 60269-3
  120 кА 500 В відповідно до IEC 60269-3
  100 кА 600 V DC відповідно до IEC 60269-3
  Розсіювана потужність [Вт]: 3 Вт максимальна потужність, що розсіюється запобіжником
• Монтажна опора: Симетрична din-рейка 35 мм
• Монтажне положення: Вертикальний (допуск: +/- 23°)
• Клеми підключення: гвинтові затискачі 1 кабель(і) 1…16 мм²жорсткий
  гвинтові затискачі 2 кабель(і) 1…6 мм²жорсткий
  гвинтові затискачі 1 кабель(і) 1…16 мм²гнучкий з або без
  гвинтові затискачі 2 кабель(і) 1…6 мм²гнучкий з або без
• Момент затягування: 2 Н.м - з викруткою PZ2
  2 Н.м - з викруткою плоский Ø 5.5 мм
• Висота: 79,5 мм
• Ширина: 17,5 мм
• Глибина: 61 мм
• Штрих-код: 3606485247724
