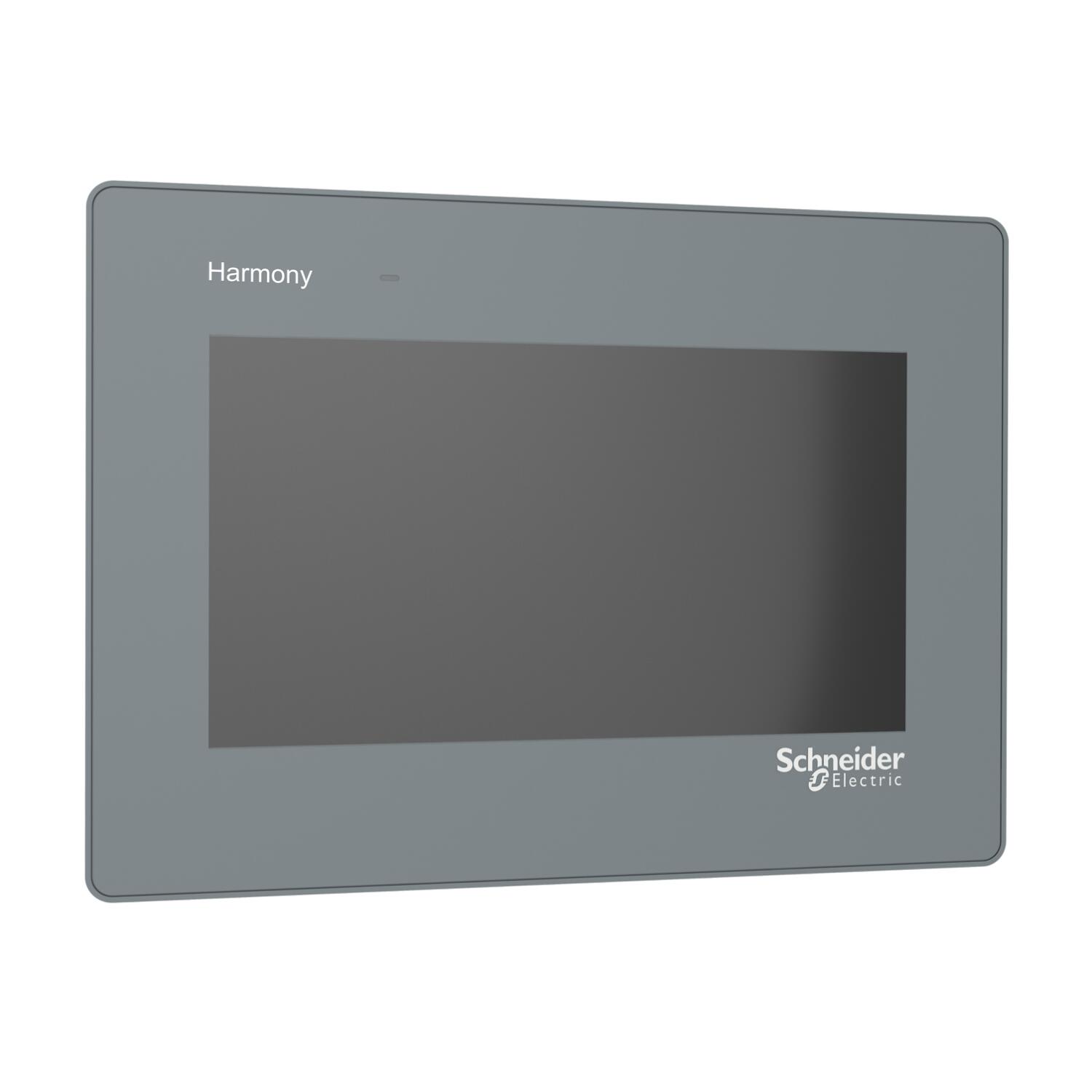

Сенсорна панель оператора Schneider Harmony ET6 7" 24V DC Ethernet ( HMIET6400 )

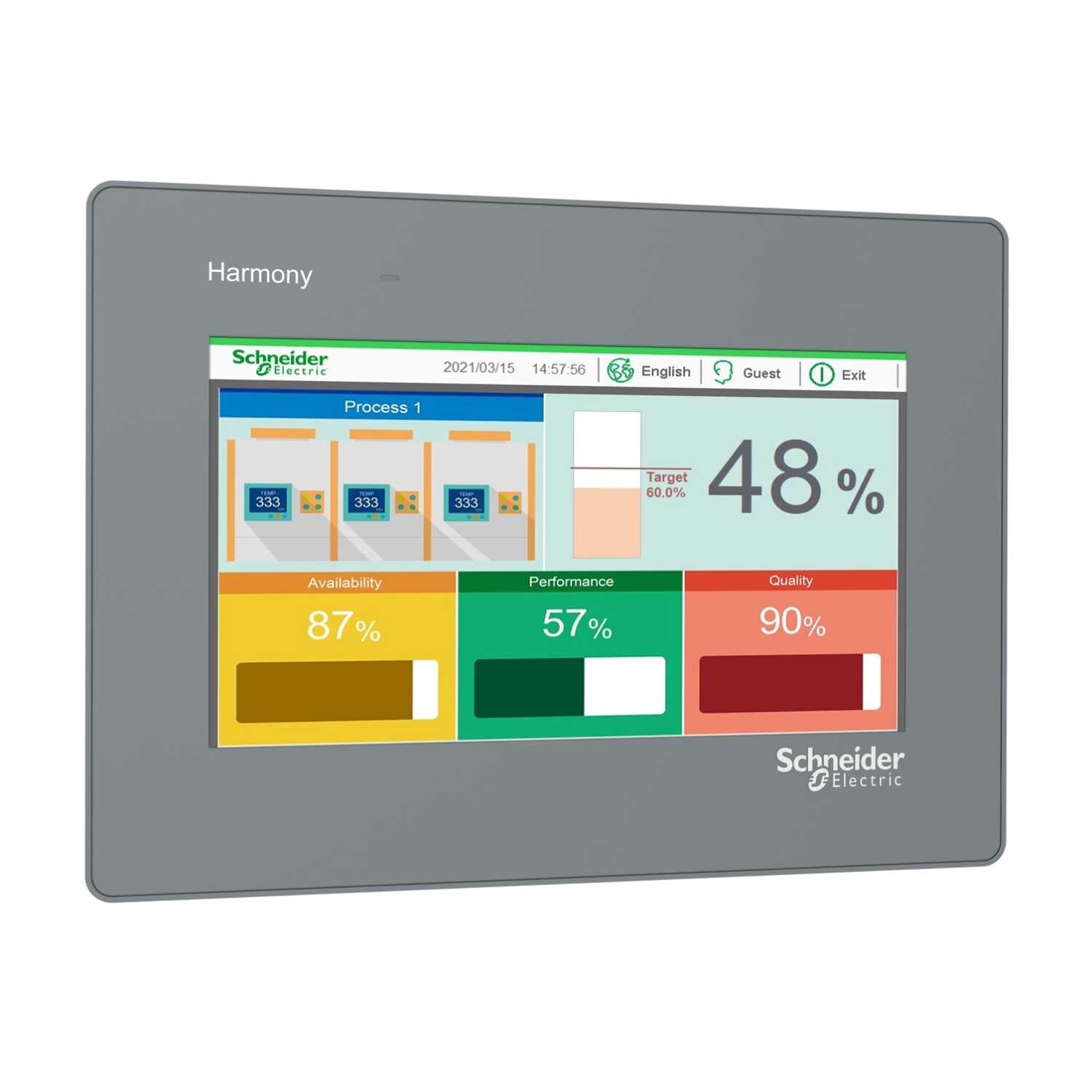

HMIET6400 – це базова сенсорна панель із лінійки Easy Harmony ET6 від Schneider Electric. Резистивна сенсорна панель HMI Ethernet має високу роздільну здатність і більшу кількість кольорів. Інтерфейс HMI має екран шириною 7 дюймів, 16 мільйонів кольорів і роздільну здатність 800 x 480 пікселів (WVGA). Панель працює на базі програмного забезпечення Vijeo Designer Basic, яке забезпечує інтуїтивно зрозумілий користувацький інтерфейс. Вона оснащена процесором ARM Cortex-A8 із тактовою частотою 800 МГц, має 256 МБ системної та прикладної пам’яті й 128 КБ енергонезалежної пам’яті. HMI ET6 підтримує порт Ethernet, COM1 (RS-232C), COM2 (RS-422/485), 1 порт USB 2.0 Type A та 1 порт USB 2.0 Micro-B. Розміри виробу становлять 205,5 мм (ширина) x 150,5 мм (висота) x 45 мм (глибина), а вага – 0,60 кг. Виріб призначено для використання в галузях, як-от пакувальна промисловість, системи опалення, вентиляції та кондиціювання повітря, насосне обладнання, електроніка, виробництво акумуляторів, верстатобудування, обробка матеріалів тощо. Виріб відповідає стандартам EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 і має такі сертифікати UL, CE, KC, EAC, China RoHS, REACH. Для HMI ET6 доступні аксесуари для обслуговування (гвинти кріплення, роз’єм живлення, акумулятор тощо) та зовнішні опції (кабель для завантаження USB, подовжувач USB, захисна плівка для екрана тощо). Виріб призначено для монтажу на панель за допомогою 4 або 6 кріпильних гвинтів (кількість гвинтів залежить від розміру екрана). Ця лінійка вирізняється екраном високої роздільної здатності, більшою кількістю кольорів і можливістю підключення до Ethernet, що дає змогу виробникам обладнання оптимізувати дизайн HMI та свої інвестиції. Ступінь захисту – IP65F.

Сенсорна панель оператора Schneider Harmony ET6 7" 24V DC Ethernet ( HMIET6400 ) основні характеристики:

• Серія продукту: Easy Harmony ET6
• Тип виробу або компоненту: Панель оператора із сенсорним екраном
• Пакет програмного забезпечення: Vijeo Designer Basic
• Назва процесора: ARM Cortex-A8
• Розмір дисплея: 7 дюймів
• Тип дисплея: Кольоровий РК-дисплей TFT
• Колір дисплея: 16 мільйонів кольорів
• Роздільна здатність дисплея: 800 x 480 пікселів WVGA
• Cенсорна панель: Одноконтактний аналоговий резистивний
• Яскравість: 16 рівнів
• Символьний шрифт: ASCII, ASCII (європейські символи), Китайська (спрощена китайська), Японська (ANK, кандзі), Катакана, Корейська, Тайванська (традиційна китайська)
• [Us]:  номінальна напруга живлення: 24 В постійний струм +/- 20 %
• Максимальний пусковий струм: 30 А
• Місцева сигналізація: Світлодіодний індикатор зелений, постійний для робочий. Світлодіодний індикатор Жовтий, постійний для запуск програмного забезпечення. Світлодіодний індикатор червоний, постійний для живлення (ON).Світлодіодний індикатор, вимкнений для живлення (OFF)
• Споживання енергії [Вт]: 9 Вт
• Кількість сторінок: 200 сторінок додатків
• Ethernet порт: 10/100BASE
• Опис пам'яті: Пам'ять пристрою 256 МБ. Пам'ять даних користувача 256 МБ. Резервна пам'ять 128 Кбайт
• Тип вбудованого інтерфейсу: 1 Послідовний порт COM1 - 1 SUB-D 9-контактний штекер - RS232C (курс: 2400...115200 біт/с)Нижній. 1 Послідовний порт COM2 - 1 SUB-D 9-контактний штекер - RS422/RS485 (курс: 2400...115200 біт/с)Нижній. Послідовний порт COM2 (курс: 2400...187500 біт/с)Нижній. 1 EthernetНижній. 1 USB 2.0 тип Aзадня частина. 1 USB 2.0 тип micro Bзадня частина
• Живлення: Зовнішнє живлення
• Годинник реального часу: Вбудований 0...50 °C, Вбудований 10...90 % RH
• Завантажувані протоколи: Modbus. Uni-TE. Сторонні протоколи
• Бренд: Schneider Electric
• Спосіб кріплення: 4 гвинтами, кріплення на: 1,6...5 мм

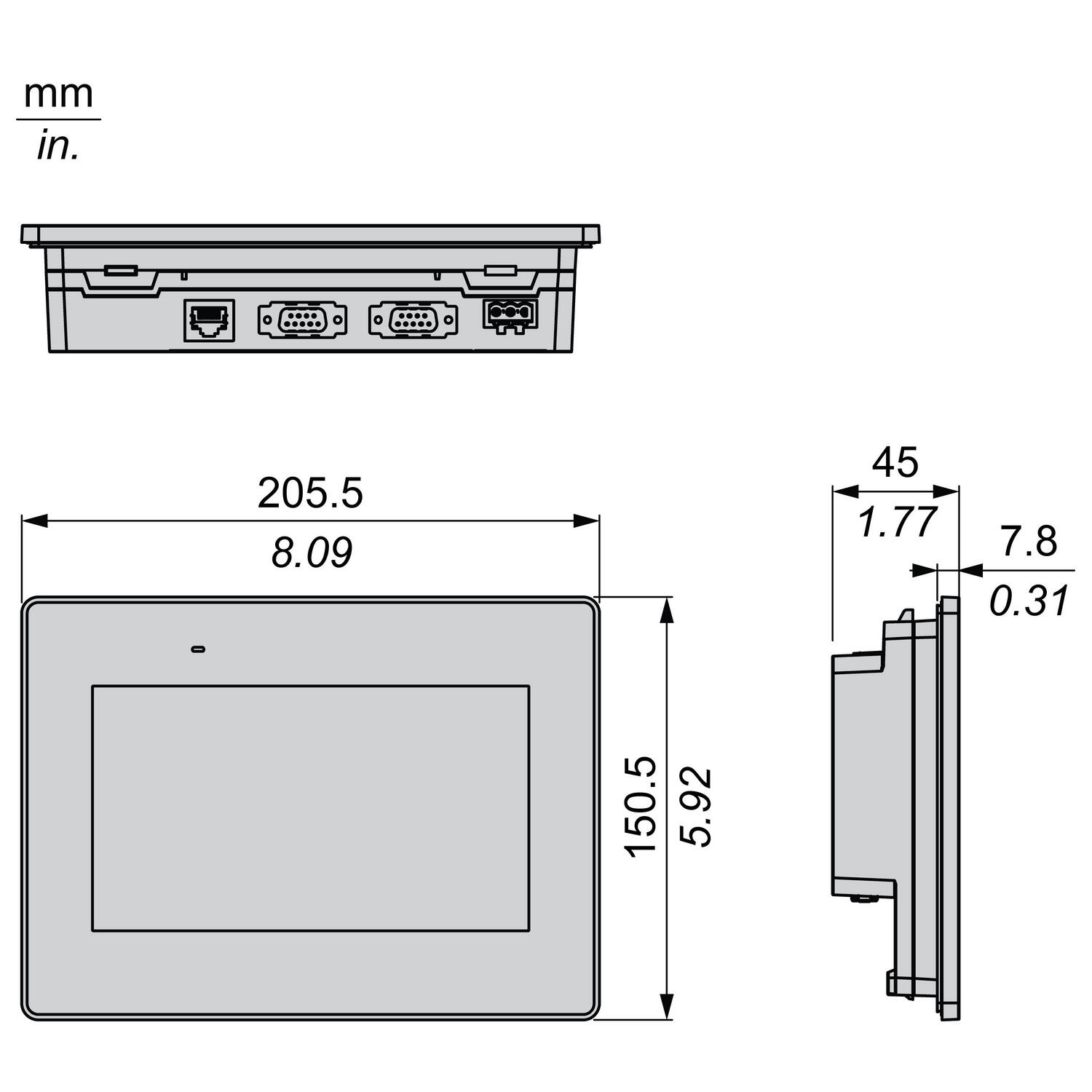

• Розміри вирізу: 190 x 135 мм розмір зрізу панелі
• Висота: 151 мм
• Ширина: 206 мм
• Глибина: 45 мм
• Вага: 0,61 кг
