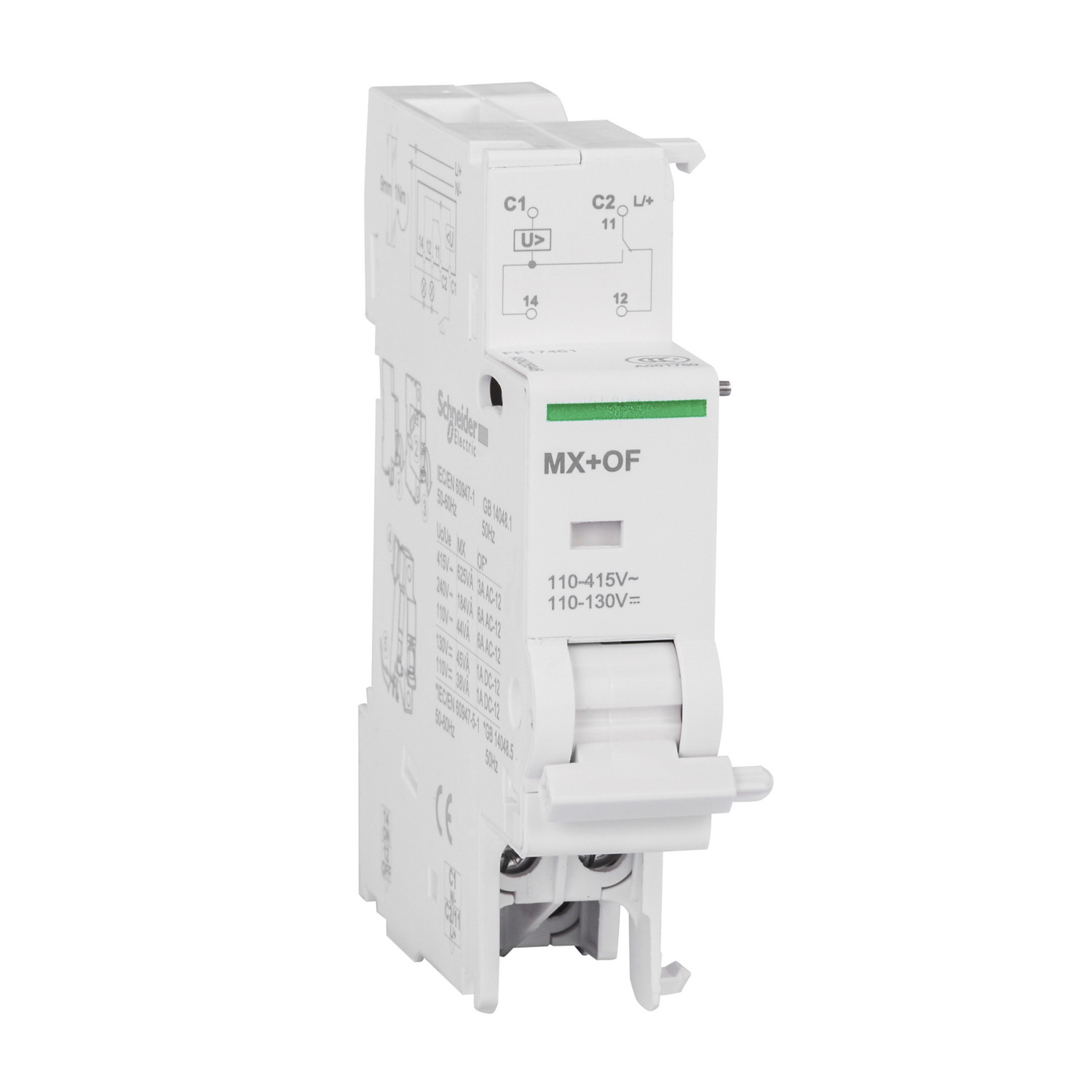

Розчіплювач ACTI9 MX+OF 220-415 VAC / 110-130 VDC Schneider ( A9N26946 )

Цей електричний допоміжний вимикач Acti9 MX+OF є розчіплювачем з допоміжним контактом індикації відкриття/закриття. Він присвячений Acti9 C120, C60H-DC, DPN N Vigi. Цей пристрій включає контакт відкриття/закриття OF для індикації положення вимикача. Він забезпечує дистанційну індикацію положення пов'язаного пристрою. Пристрій розмикає пов'язаний автоматичний вимикач, коли його заживлено. Аварійна зупинка за допомогою нормально відкритої кнопки. Ширина в модулях 9 мм становить 2. Номінальна робоча напруга Ue становить від 100 В змінного струму до 415 В змінного струму або від 110 В постійного струму до 130 В постійного струму. Робоча частота становить 50 Гц або 60 Гц. Номінальний робочий струм Ie становить 6 А при 24 В постійного струму, 2 А при 48 В постійного струму, 1,5 А при 60 В постійного струму, 1 А при 130 В постійного струму. Номінальний робочий струм Ie становить 6 А при напрузі від 24 В до 240 В змінного струму, 3 А при напрузі 415 В змінного струму. На передній панелі розташований механічний індикатор стану, який світиться червоним кольором. Робоча температура становить від -25 °C до +50 °C. Температура зберігання становить від -40 °C до +85 °C. Цей виріб відповідає стандарту EN/МЕК 60947-2.

Розчіплювач ACTI9 MX+OF 220-415 VAC / 110-130 VDC Schneider ( A9N26946 )

• Тип виробу або компоненту: Незалежний розчіплювач з OC контактом
• [Uc] напруга схеми керування: 110...415 В змінний струм 50/60 Гц
  110...130 В постійний струм
• Сумісність серії: Acti9 iDPN Acti9 (C120) Acti9 C40 Acti9 C60H-DC Acti9 C60NA-DC Acti9 C60PV-DC Acti9 (DPN Vigi) Acti9 DT40 Acti9 (DT60) Acti9 ID C40 Acti9 IDc Acti9 ITG40 Acti9 (ID) Acti9 (DPN)
• Місцева сигналізація: Індикатор дії
• Спосіб кріплення: Фіксація
• Монтажна опора: Симетрична din-рейка 35 мм
• Сумісність гребінчастих шин і розподільчих: Верхній: Так
• Кількість модулів Ш = 9 мм: 2
• Висота: 82,5 мм
• Ширина: 18 мм
• Глибина: 73,5 мм
• Клеми підключення: Гвинтовий затискач (Нижній) - 2 кабель(і) 1,5 мм² - гнучкий
  Гвинтовий затискач (Нижній) - 2 кабель(і) 1,5 мм² - гнучкий з зажимом
  Гвинтовий затискач (Нижній) - 1 кабель(і) 0,5…2,5 мм² - жорсткий
• Довжина зачистки проводів: 9 мм для Нижній з'єднання
• Штрихкод: 3606480382956
