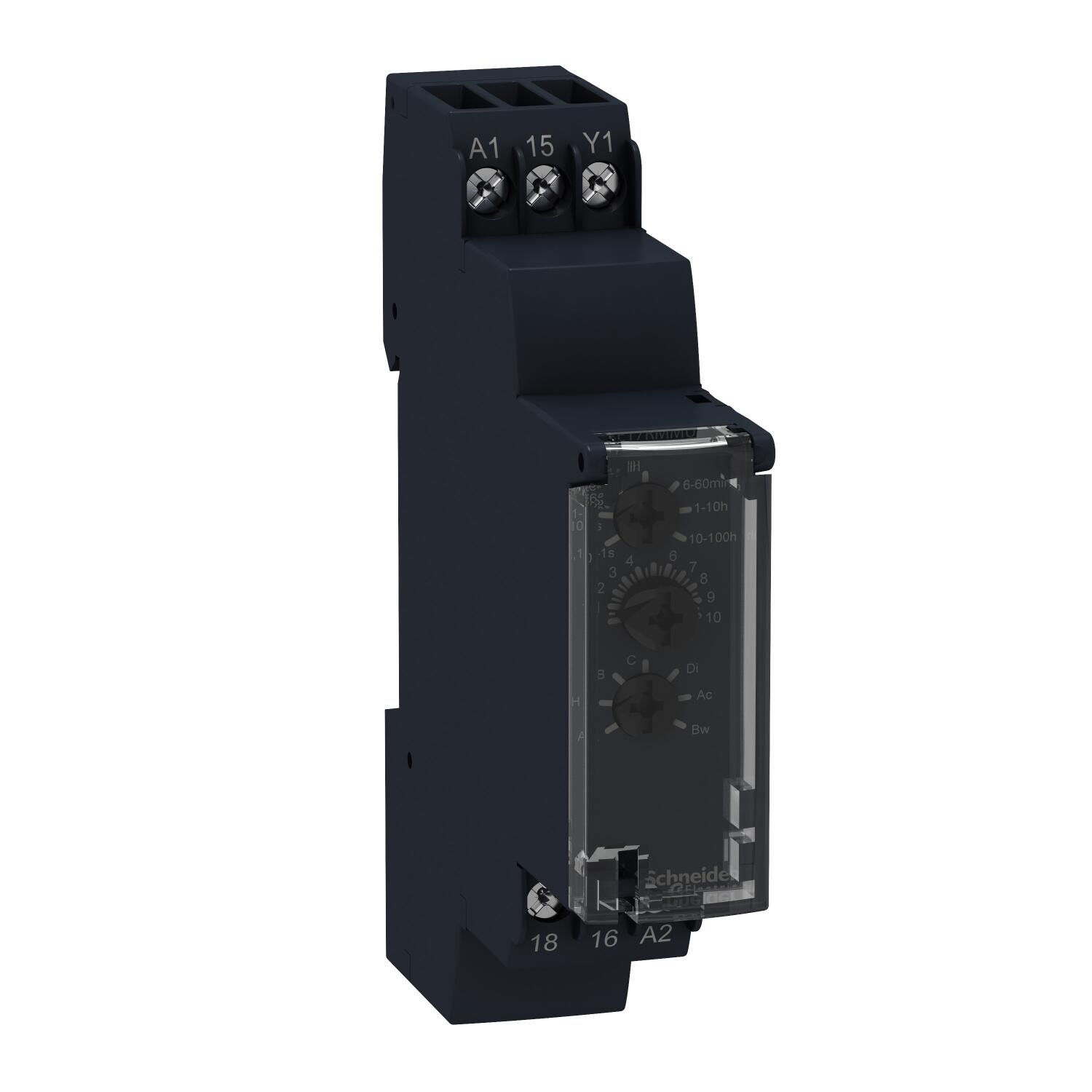

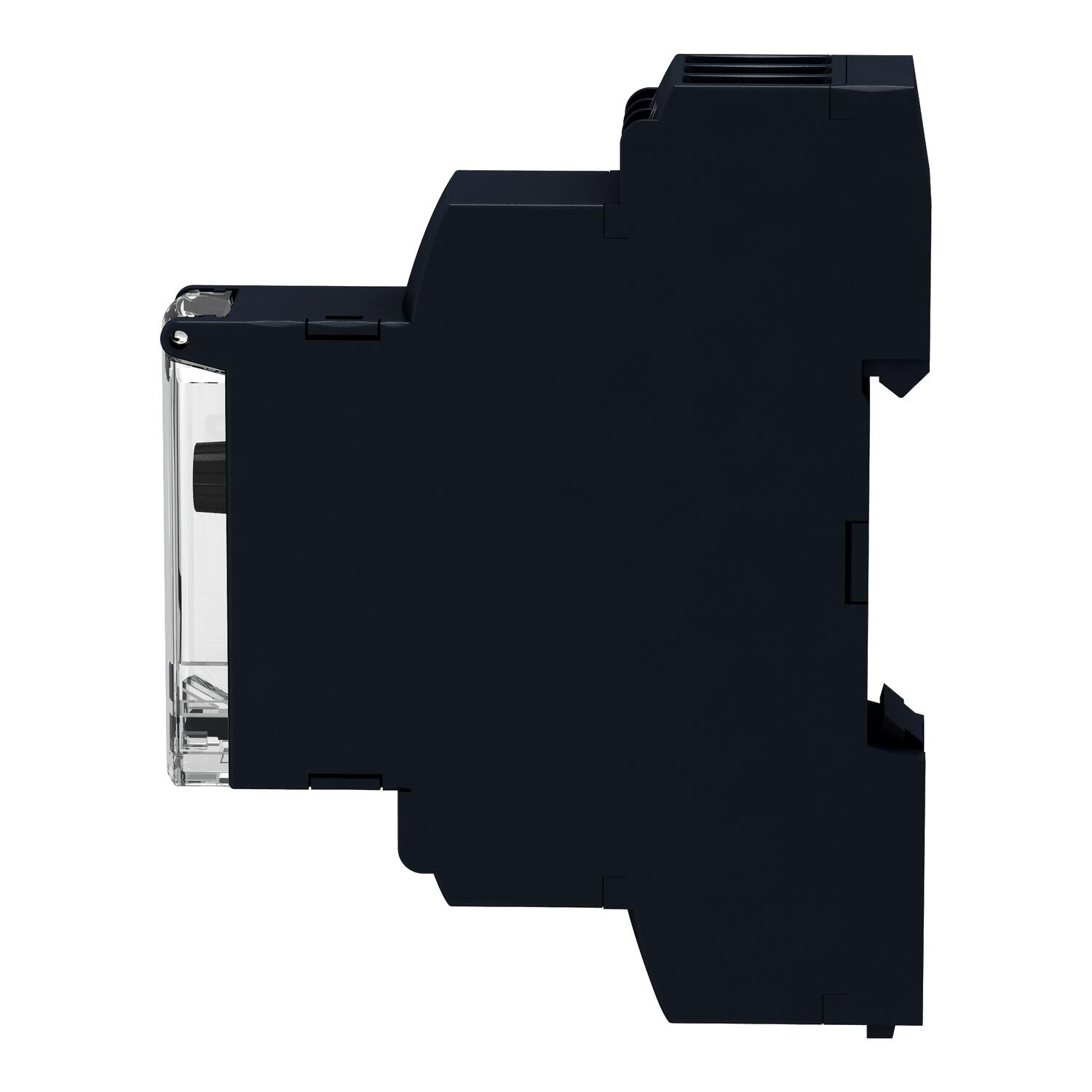

Реле затримки увімкнення і вимкнення Schneider Harmony 24-240V AC 24V DC ( RE17RMMU )

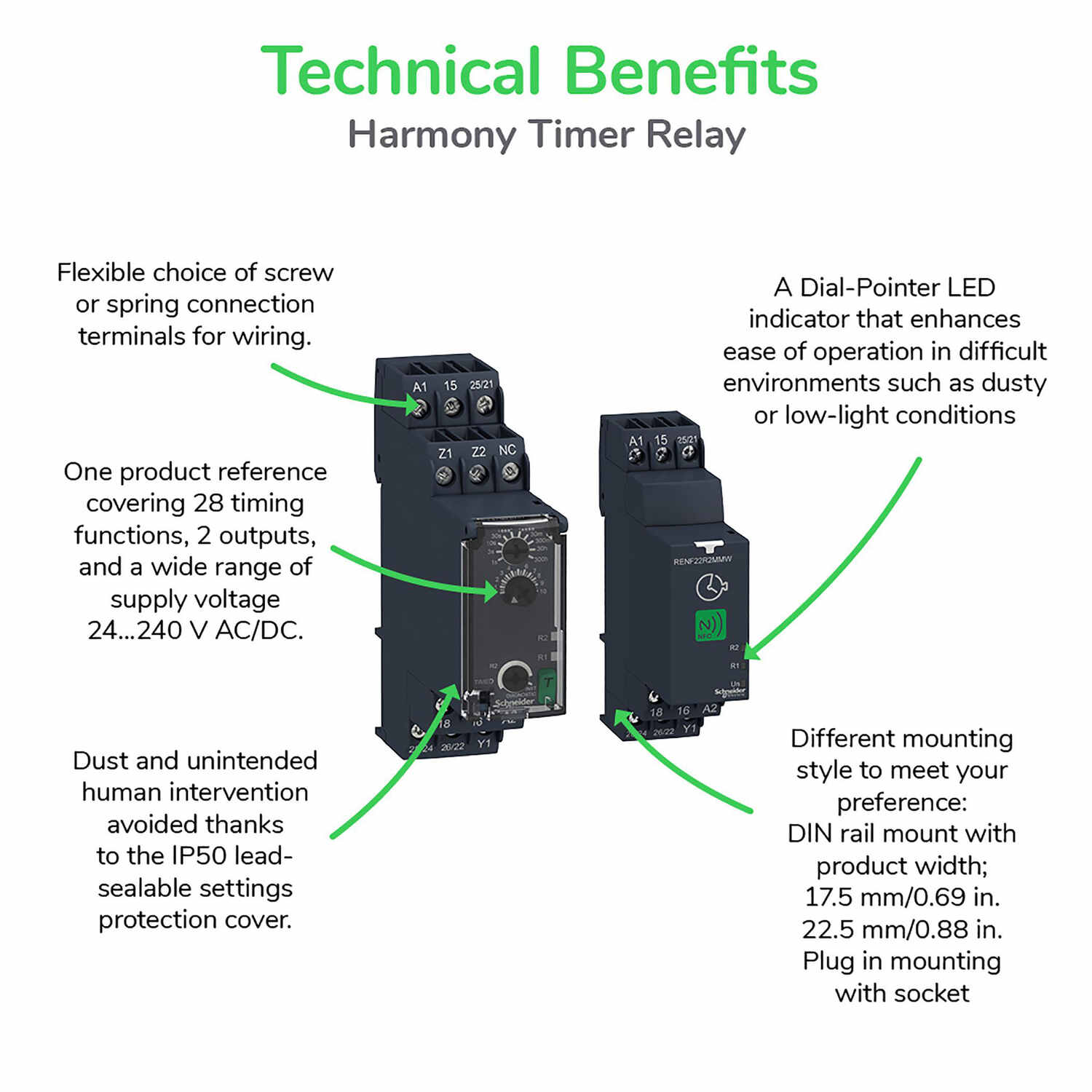

1. Кнопка діагностики для перевірки ланцюга нижче, скорочення часу введення в експлуатацію та усунення несправностей
2. Широкий діапазон часової затримки для регулювання: від 0,01 с до 999 год.
3. Сумісний з широким спектром застосувань: машини, будівлі, водопровідні сегменти та системи опалення, вентиляції, тощо
4. Безпрецедентна точність, прогнозне обслуговування та підвищений рівень безпеки.
5. Гнучкий вибір гвинтових або пружинних клем для підключення.

Реле затримки увімкнення і вимкнення Schneider Harmony 24-240V AC 24V DC ( RE17RMMU ) основні характеристики:

• Серія продукту: Harmony Таймерні реле
• Тип дискретного виходу: Реле
• Тип виробу або компоненту: Модульне реле часу

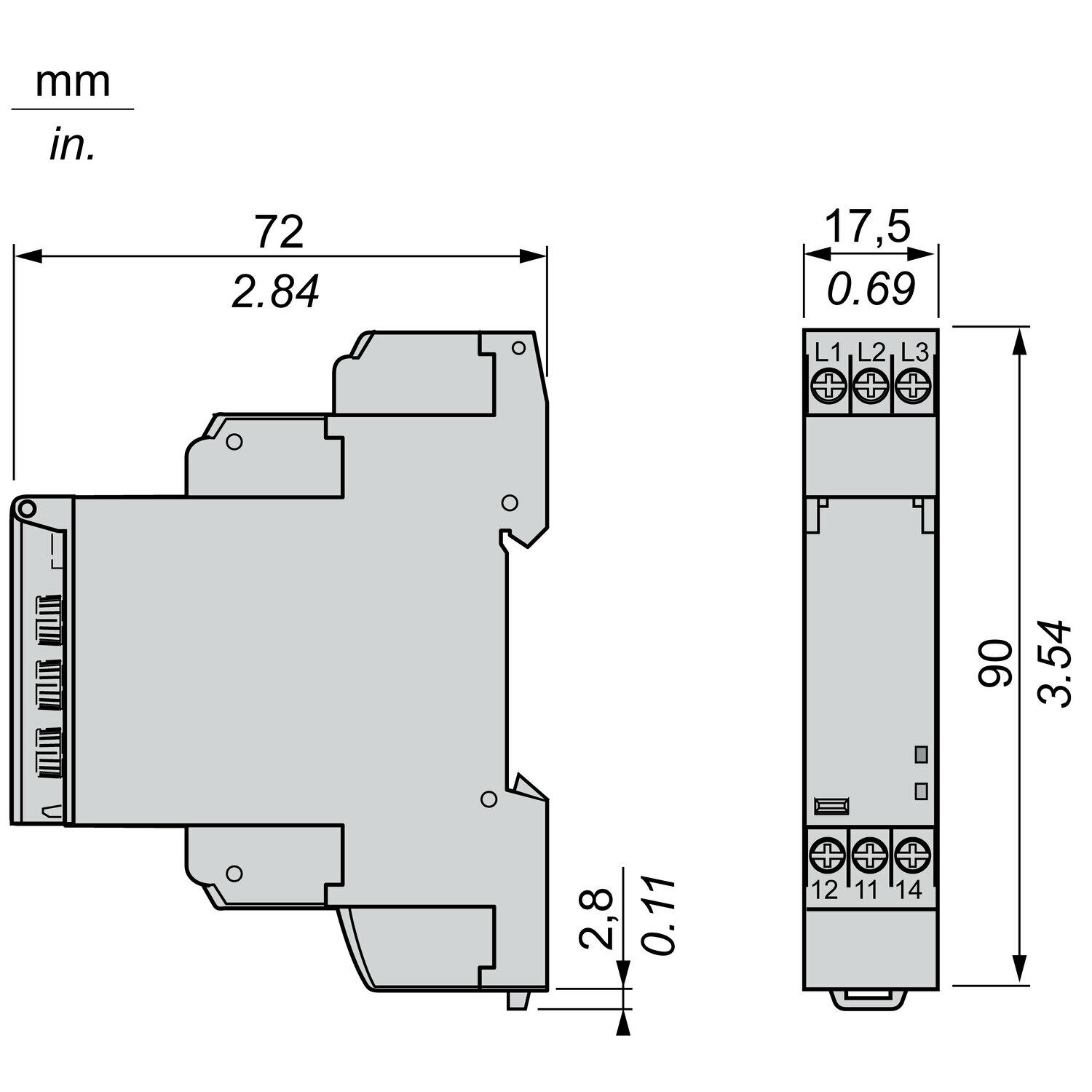

• Ширина: 17,5 мм
• Назва пристрою: RE17R
• Тип витримки часу: Затримка увімкнення живлення On-delay та off-delay. Інтервал. Вимкнення з затримкою. Симетричне миготіння
• Діапазон затримки часу: 6...60 Гц, 1...10 років, 0,1...1 с, 1...10 с, 1...10 Гц, 10...100 років, 6...60с
• Номінальний вихідний струм: 8 А
• Тип контакту та з'єднання: 1 перемикаючий контакт
• Матеріал контакту: Без кадмію
• Висота: 90 мм
• Глибина: 72 мм

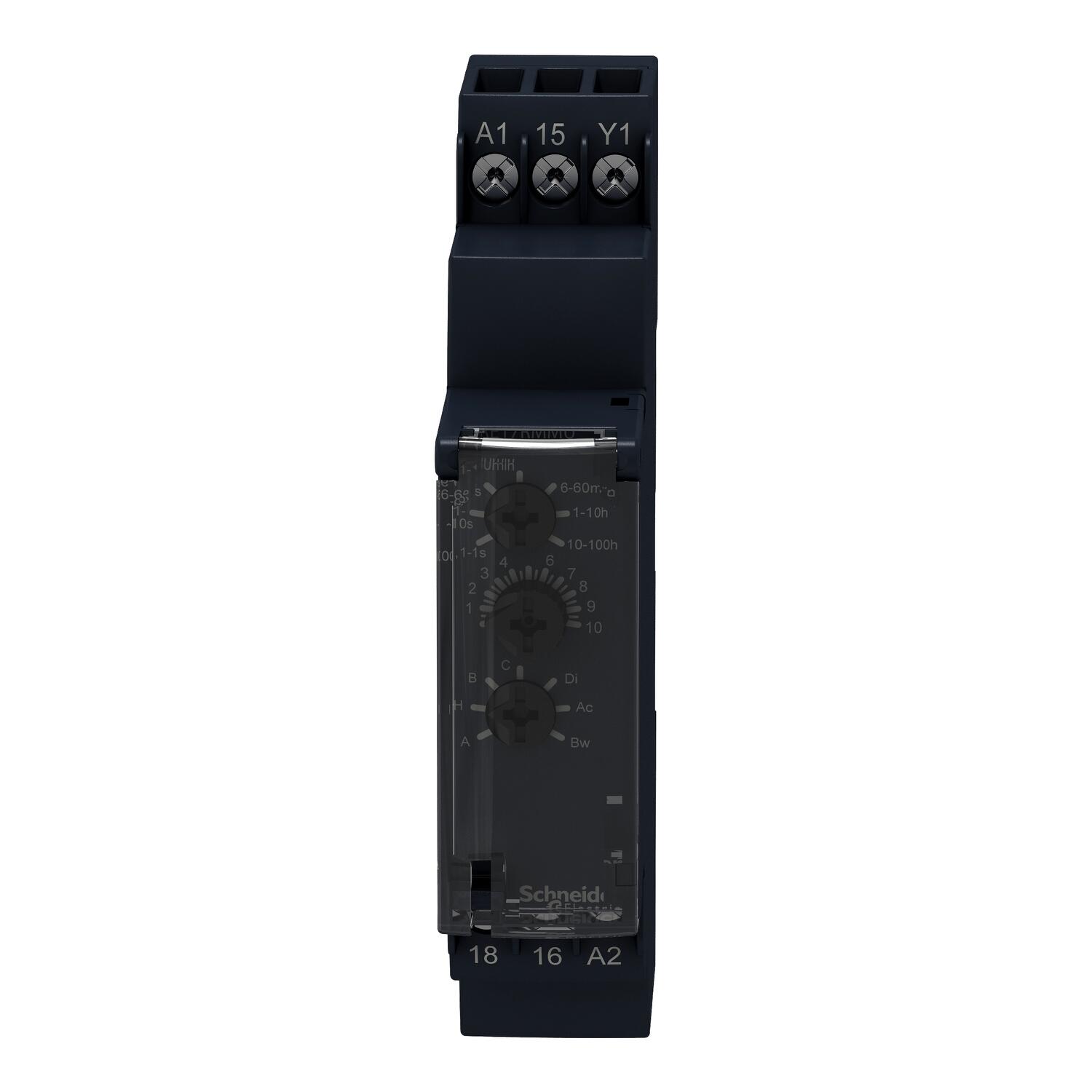

• Тип керування: Селекторний перемикач Лицьова панель
• [Us]:  номінальна напруга живлення: 24...240 В змінний струм 50/60 Гц, 24 В постійний струм
• Діапазон напруги: 0,85...1,1 мкс
• Частота мережі живлення: 50...60 Гц +/- 5%
• Відпускання вхідної напруги: 10 В
• Клеми підключення: Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника. Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником. Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Стабільність та повторюваність характерис: +/- 0.5 % відповідно до МЕК 61812-1
• Відхилення температури: +/- 0,05 %/°C
• Відхилення напруги: +/- 0.2%/В
• Налаштування точності витримки часу: +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1
• Тип затримки часу: Затримка увімкнення живлення - A- Реле затримки увімкнення живлення On-delay та off-delay - В- Реле затримки увімкн. і вимкн. з керуючим сигналом. Затримка увімкнення живлення - At- Реле затримки ввім.з функцією паузи/сумування (Y1).Інтервал - B- Одноінтервальне реле з керуючим сигналом. Інтервал - Bw- Подвійне інтервальне реле з керуючим сигналом. Вимкнення з затримкою - C- Реле затримки вимкнення з сигналом керування. Симетричне миготіння - Симетричне миготливе реле (пуск. імпульс вимкн.). Симетричне миготіння - Di- Симетричне миготливе реле (пусковий імпульс увімк.). Інтервал - H- Інтервальне реле. Інтервал - Ht- Інтервальне реле з паузою/підсумовуванням (Y1)
• Тривалість імпульсу сигналу керування: 100 мс з паралельним навантаженням постійно 30 мс постійно
• Опір ізоляції: 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1
• Інтегральний час: 120 мс після зняття напруги постійно
• Коефіціент роботи під навантаженням: 100%
• Споживана потужність [ВА]: 0…32 В·А на 240 В змінний струм
• Максимальна споживана потужність [Вт]: 0,6 Вт в 24 В постійний струм
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 8 А змінний/постійний струм
• Максимальна напруга перемикання: 250 В змінний струм
• Відключаюча здатність: 2000 В·А
• Робоча частота: 10 Гц
• Електрична зносостійкість: 100000 циклів для резистивного навантаження (8 А на 250 В змінний струм максимум)
• Механічна зносостійкість: 10000000 циклів
• Електрична міцність ізоляції: 2,5 кВ 1 mA/1 хвилина 50 Гц відповідно до МЕК 61812-1
• [Uimp]:  номінальна імпульсна витримувана напру: 5 кВ впродовж 1.2/50 мкс
• Затримка ввімкнення: 100 мс
• Довжина між двома провідними частинами: 4 кВ/3 відповідно до МЕК 60664-1
• Показники надійності безпеки: B10d = 270000, MTTFd = 296,8 років
• Монтажне положення: Будь-яке положення щодо нормальної вертикальної площини монтажу
• Монтажний кронштейн: 35 мм DIN-рейка відповідно до МЕК 60715
• Місцева сигналізація: Світлодіодний індикатор для постійно: реле увімкнене, відлік часу не ведеться. Світлодіодний індикатор 80 % ON and 20 % OFF для блимає: триває відлік часу. Світлодіодний індикатор 5 % увімкнено та 95 % вимкнено для pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L)
• Доступна функція: A- Реле затримки увімкнення живлення-1 перемикаючий контакт. В- Реле затримки увімкн. і вимкн. з керуючим сигналом-1 перемикаючий контакт.  At- Реле затримки ввім.з функцією паузи/сумування (Y1)-1 перемикаючий контакт. B- Одноінтервальне реле з керуючим сигналом-1 перемикаючий контакт.  Bw- Подвійне інтервальне реле з керуючим сигналом-1 перемикаючий контакт. C- Реле затримки вимкнення з сигналом керування-1 перемикаючий контакт. Симетричне миготливе реле (пуск. імпульс вимкн.)-1 перемикаючий контакт. Di- Симетричне миготливе реле (пусковий імпульс увімк.)-1 перемикаючий контакт. H- Інтервальне реле-1 перемикаючий контакт. Ht- Інтервальне реле з паузою/підсумовуванням (Y1)-1 перемикаючий контакт
• Вага: 0,07 кг
• Тип керування: Без тестової кнопки
• Кількість функцій: 10
• Тип витримки часу: A, Ac, At, B, Bw, C, D, Di, H, Ht
• Функціональність: Багатофункціональний
