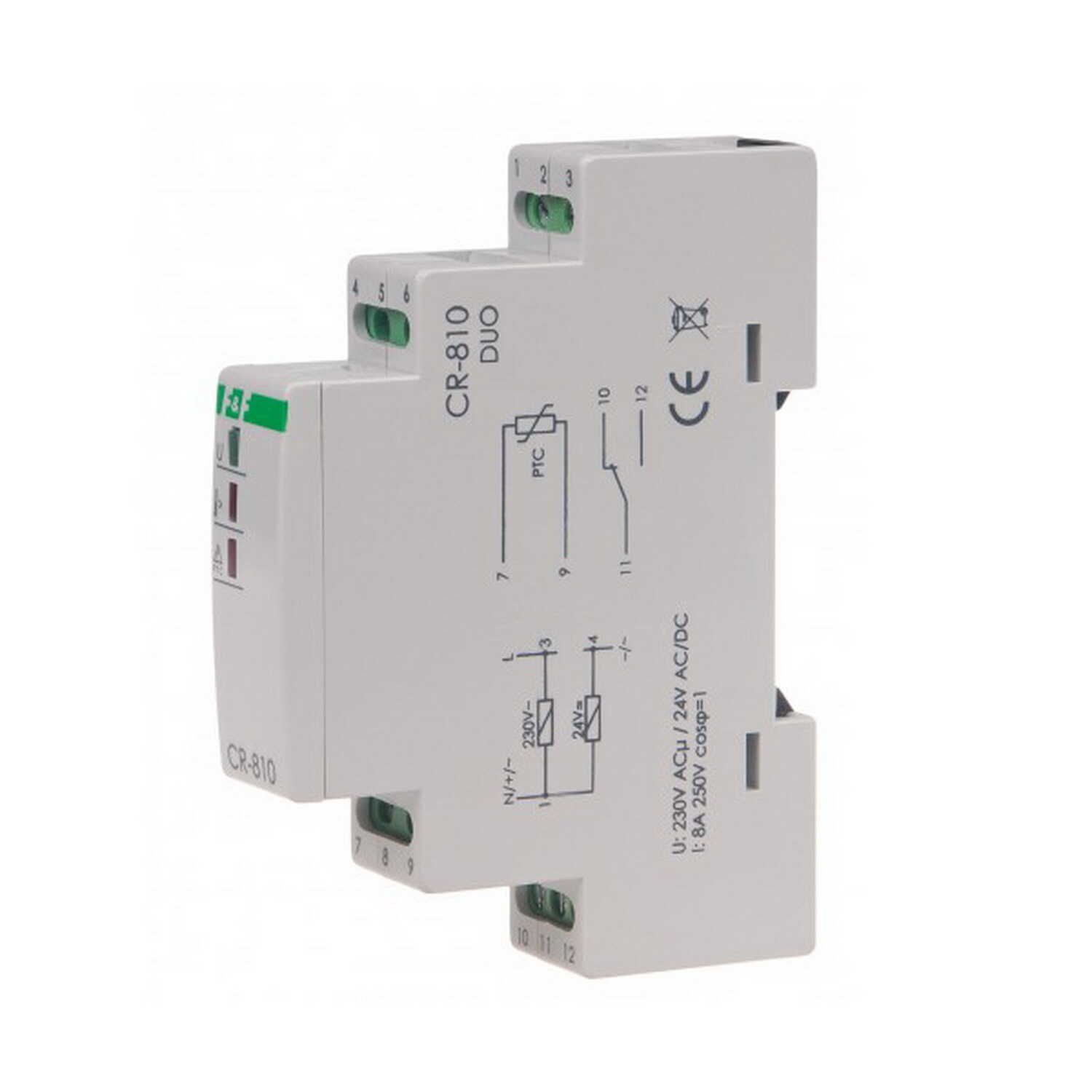

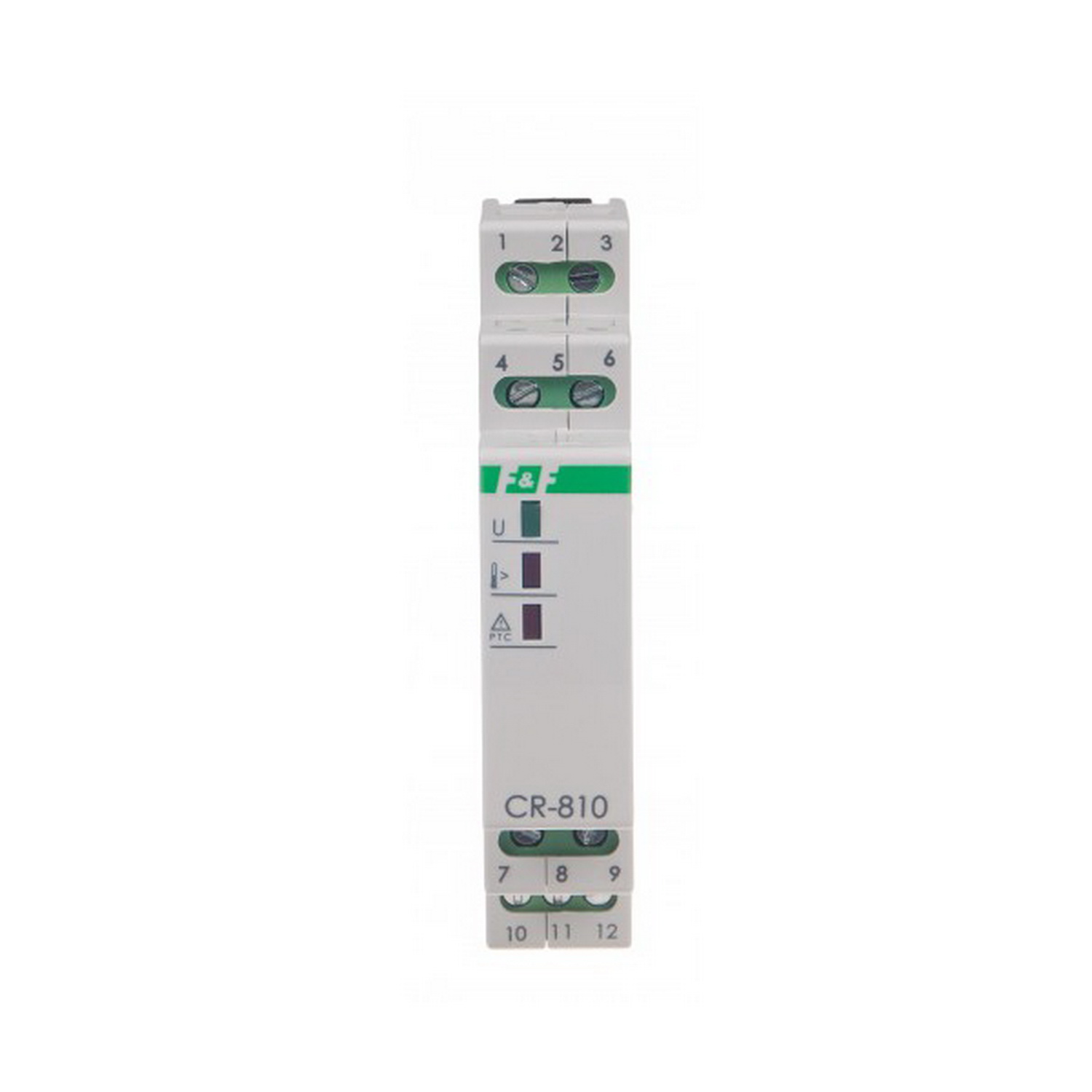

Реле теплове 230AC-24AC/DC (без датчика) F&F ( CR-810DUO )

Призначене для захисту електропристроїв від перегріву з використанням термісторів РТС. У нормальному режимі роботи, коли присутня напруга живлення, нормальна температура контрольованого електропристрою, справне коло під`єднання термісторів, контакти термореле 3 і 7 замкнені. Зростання температури хоча б одного з датчиків (термісторів) призводить до зростання його опору і, якщо значення його перевищить 3000 Ом, то контакти 3 і 7 розімкнуться. Якщо опір датчиків знизиться до 1800 Ом (температура контрольованого пристрою стала нормальною), то контакти 3 і 7 замкнуться. Контакти 3 і 7 реле також розмикаються, якщо опір датчиків знизиться нижче 15 Ом або якщо пропаде напруга живлення пристрою.

Реле теплове 230AC-24AC/DC (без датчика) F&F ( CR-810DUO ) основні характеристики:

• Напруга живлення: 220 В
• Максимальний струм навантаження: 16 А
• Контакти: 1 x NO/NC
• Витривалість контактів: 10^5 включень
• Приєднання проводів: затискачі гвинтові 2,5 мм^2
• Спрацьовування термореле: R>3000 і R
• Повернення термореле: 60<R
• Максимальний опір петлі в холодному стані: 1500 Ом
• Розмір: 1 модуль типу S (17,5 мм)
• Монтаж: на DIN-рейку 35 мм
• Діапазон робочих температур: Від - 25°С до +50°С
• Ступінь захисту: IP40
• Гарантія: 24 місяці
• Виробник: F&F
• Штрихкод: 5908312595519
