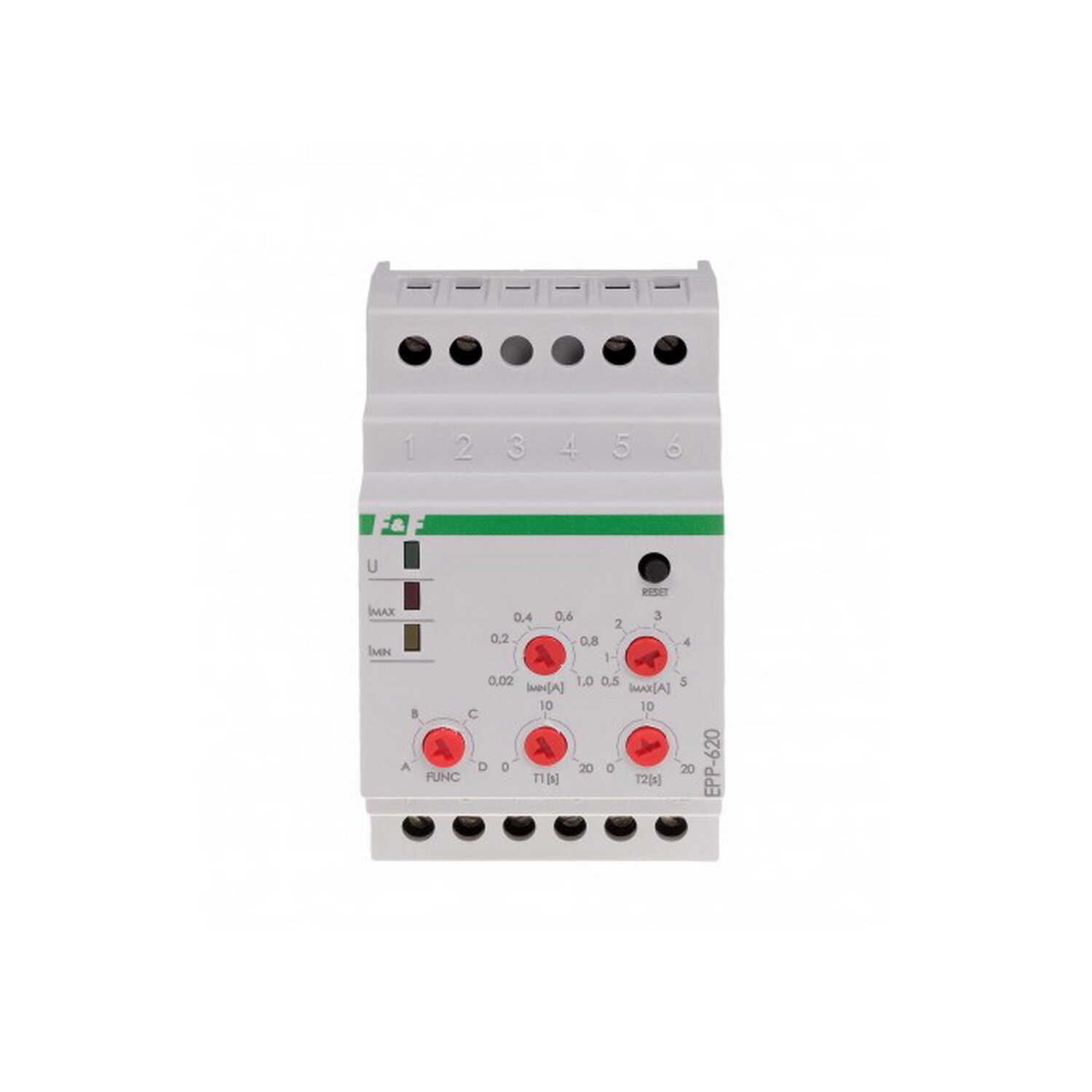

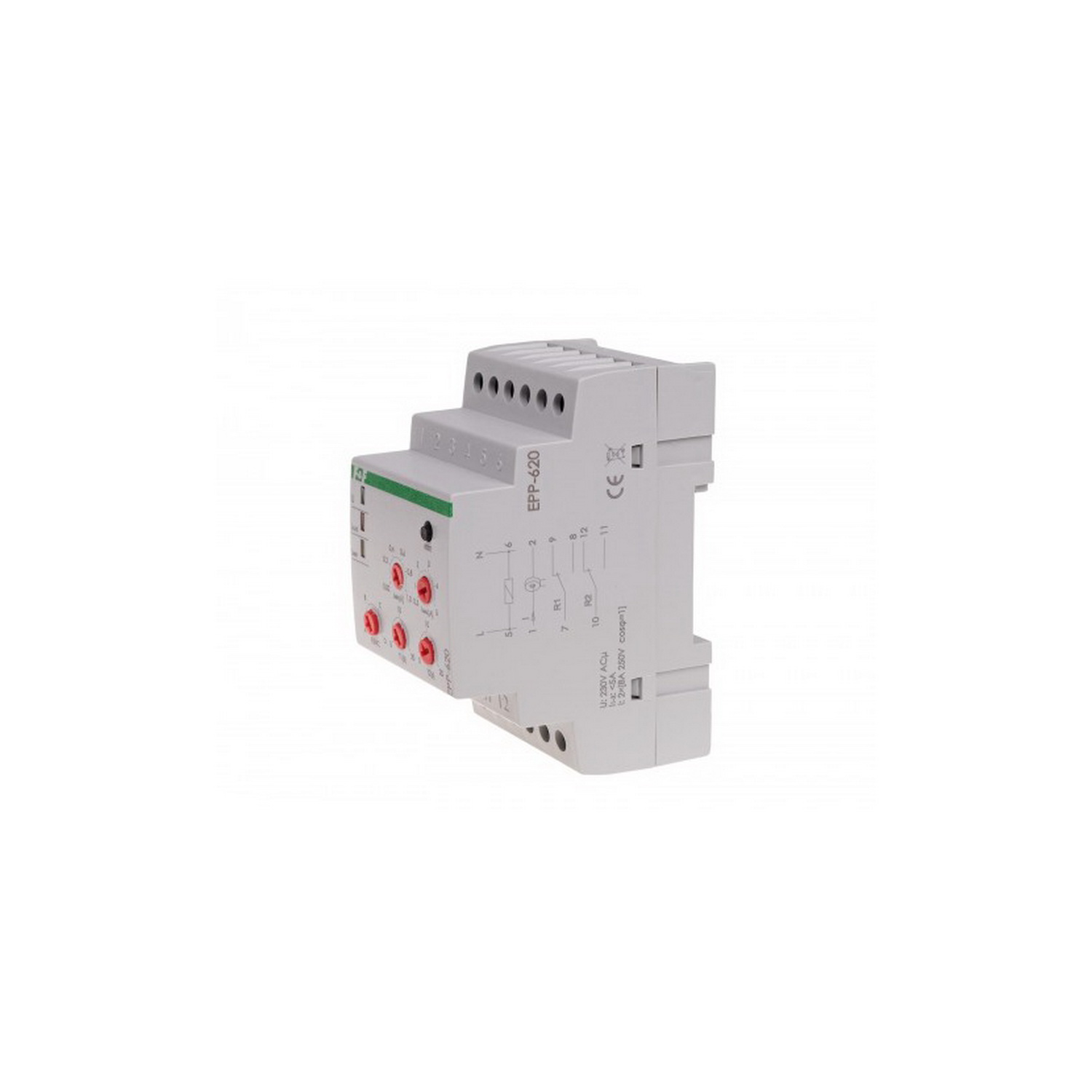

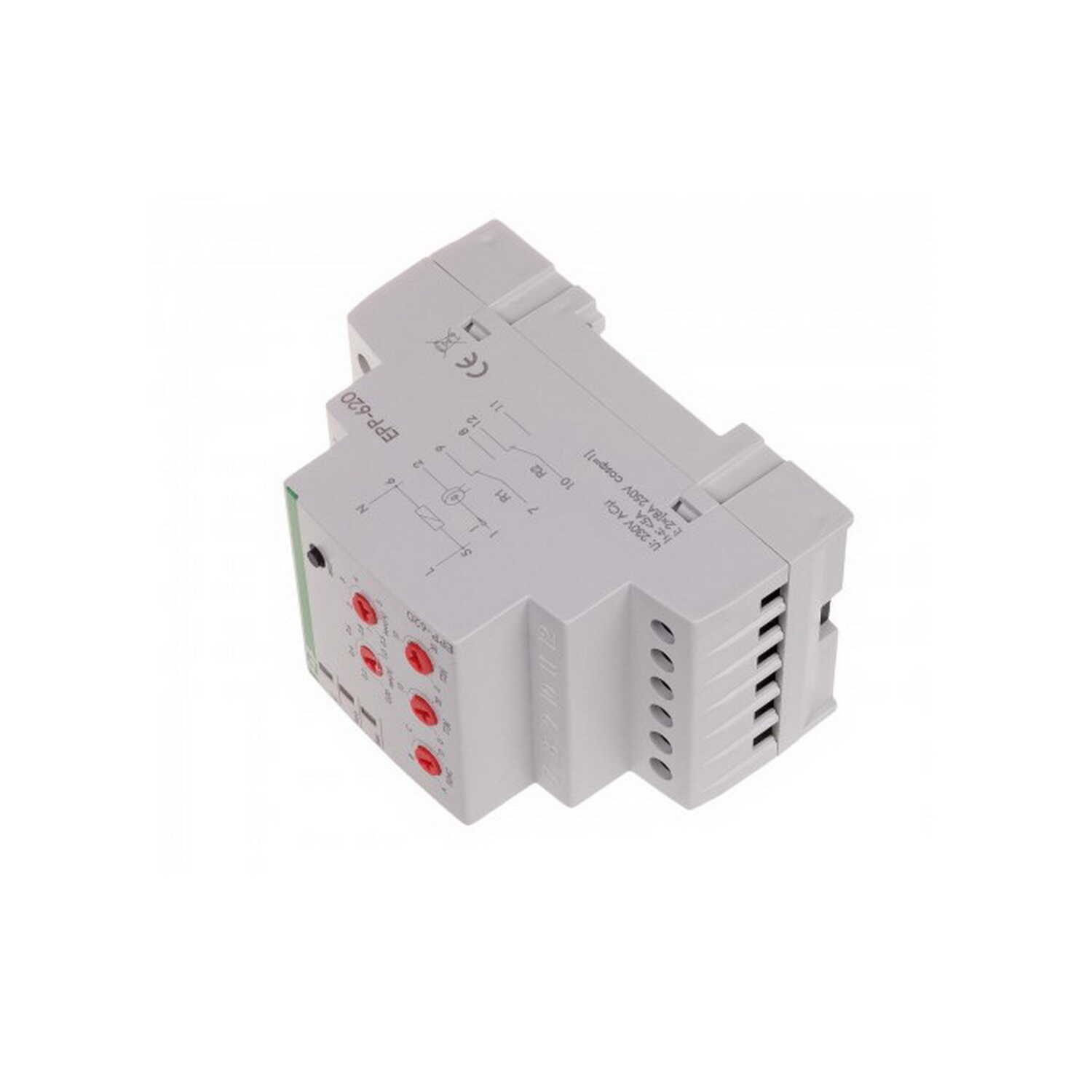

Реле струму F&F 220В 0,5-16А ( EPP-620 )

Реле струму призначене для контролю значення сили струму у вимірюваних колах. Якщо значення сили струму перевищить встановлене, контакти реле перейдуть у замкнений стан. Реле може працювати з трансформаторами струму зі струмом вторинної обмотки 5A. Первинна обмотка трансформатора вмикається в коло вимірюваного струму, а вторинна під’єднується до вимірювальних контактів реле. Потенціометрами встановлюються пороги спрацювання - верхній Iмакс. і нижній Iмін. При виході значення сили струму за встановлені межі контакти реле замикаються згідно з обраним режимом роботи. Замикання контактів відбудеться з затримкою, встановленою потенціометрами T1 (для контакту R1) і T2 (для контакту R2).

Реле струму F&F 220В 0,5-16А ( EPP-620 ) основні характеристики:

• Напруга живлення: 220 В 50 Гц
• Максимальний струм навантаження: 2х16 А
• Контакти: 2 перемикаючих
• Поріг спрацювання: мін. 0,02 - 1 макс. 0,5 - 5 А
• Споживана потужність: 0,4 Вт
• Затримка спрацювання: 0 - 20 с
• Гистерезис: 10%
• Затримка повернення: 0,5 с
• Максимальний струм вимірювального входу: 5 А
• Розмір: 3 модулі типу S (52,5 мм)
• Монтаж: на DIN-рейку 35 мм
• Діапазон робочих температур: Від -25°С до +50°С
• Гарантія: 24 місяці
• Виробник: F&F
