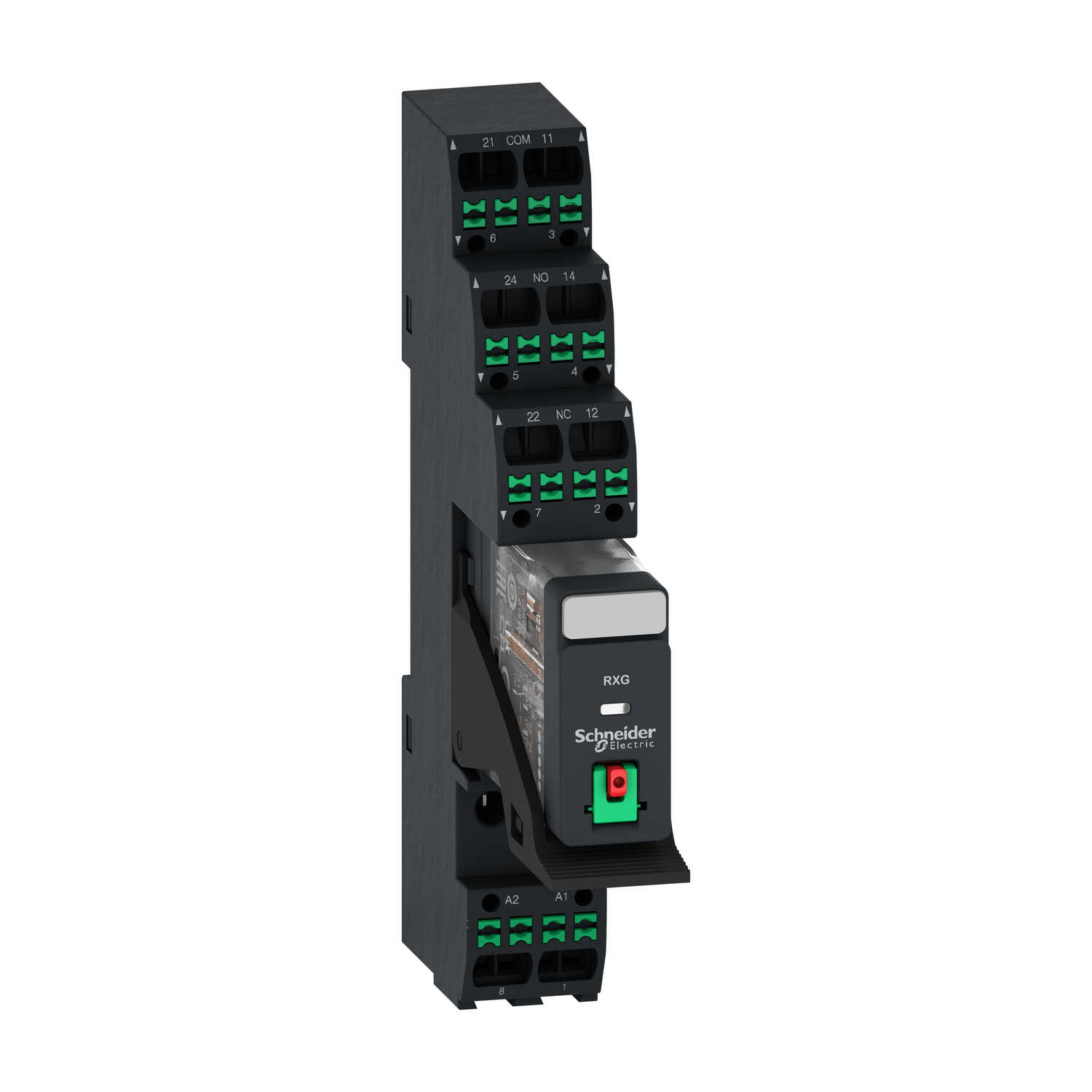

Реле проміжне Schneider Harmony RXG 2CO AC 230В 5А в зборі ( RXG21P7PVP )

Це інтерфейсне вставне реле входить до лінійки електромеханічних реле Harmony від компанії Schneider Electric. Це попередньо зібране реле, встановлене на розетці з вставними клемами з вбудованими затискачами. Це інтерфейсне механічне реле 5А, 230В змінного струму, 2CO. Попередньо змонтоване реле - це готовий до роботи комплект, що економить час складання. Реле пропонує одинарну кнопку тестування, що блокується. Підключення розетки інтерфейсного реле здійснюється за допомогою вставного клемного з'єднання (Push-In) Вага цього готового реле становить 62 грами. Його конструкція підходить для промислових машин, упаковки, текстилю, ОВіК, панелей керування автоматизацією, розподільних пристроїв низької/середньої напруги, керування двигунами, інтерфейсів ПЛК, джерел живлення, будівельного або медичного обладнання, елементів керування освітленням. Цей виріб відповідає міжнародним стандартам та сертифікатам, таким як IEC, UL, EAC, CSA, DNV-GL, ROHS та REACH. Продається упаковками по 10 штук. Вставні реле RXG - це серія промислових вставних реле, призначених як для простих, так і для складних систем автоматизації, і доступних з контактами 1CO (10A) та 2CO (5A).

Реле проміжне Schneider RXG 2CO AC 230В 5А в зборі ( RXG21P7PVP ) основні характеристики:

• Серія продукту: Електромеханічні реле Harmony
• Назва серії: Серія RXG
• Тип виробу або компоненту: Попередньо змонтоване вставне реле з гніздом
• Тип реле: Інтерфейсне реле
• Тип контакту та з'єднання: 2 перемикаючі контакти
• Напруга схеми керування: 230 В змінний струм
• Умовний тепловий струм в оболонці: 5 А -40…55 °C
• Місцева сигналізація: Сигналізувати
• Світлодіодний індикатор стану: Відсутній
• Електрична зносостійкість: 100000 циклы для нормально відкритий резистивний навантаження при 55 °C,100000 циклы для нормально закритий резистивний навантаження при 55 °C
• Номінальна напруга ізоляції: 250 В відповідно до МЕК, 300 В відповідно до CSA, 300 В відповідно до UL
• Максимальна напруга перемикання: 250 В змінний струм,30 В постійний струм
• Поріг напруги відпускання: >= 0.3 Uc змінний струм
• Номінальний робочий струм: 10 А на 30 В (постійний струм) відповідно до UL,10 А на 30 В (постійний струм) відповідно до МЕК,10 А на 250 В (Змінний струм) відповідно до UL,10 А на 250 В (Змінний струм) відповідно до МЕК
• Струм навантаження: 5 А на 250 В змінний струм
• Знімна легенда: З
• Мінімальна комутаційна здатність: 50 мВт на 10 мА, 5 В постійний струм
• Максимальна комутаційна здатність: 1250 І
• Тип керування: Кнопка перевірки з можливістю блокування
• Значення крутного моменту: 0,8 Н.м
• Середній опір: 23500 Ом при 23 °C +/- 15 %
• Опір контакту: 100 мОм
• Опір ізоляції: 1000 МОм на 500 В постійний струм
• Клас електричної ізоляції: Клас F
• Механічна зносостійкість: 10000000 циклів
• Показники надійності безпеки: B10d = 100000
• Робоча швидкість: <= 1800 циклів/год під навантаженням <= 18000 циклів/год Холостий хід
• Коефіцієнт використання: 20%
• Робочий час: 20 мс
• Інтегральний час: 20 мс
• З'єднувальна клемна коробка: Роздільний
• Клеми підключення: Пружинні затискачі (натискні та фіксуючі), 1 x 0.5...1 x 1.5 мм² (AWG 20...AWG 16) гнучкий з кабельним наконечником.Пружинні затискачі (натискні та фіксуючі), 1 x 0.5...1 x 1.5 мм² (AWG 20...AWG 16) твердий без кабельного наконечника
• Електрична міцність ізоляції: 1000 В змінний струм між контактами з мікро вимкнення ізоляція,5000 В змінний струм між котушкою і контактом з посилена ізоляція ізоляція,3000 В змінний струм між полюсами з базова ізоляція ізоляція
• Номінальна імпульсна витримувана напру: 1200 В змінний струм між контактами з мікророзмиканням,6000 В між котушкою та контактом з посиленою ізоляцією, 1500 В між клемами та корпусом з основною ізоляцією
• Категорія перенапруги: ІІІ
• Ступінь захисту: РТ I
• Ступінь забруднення: 2
• Рівні тесту: Рівень А груповий монтаж
• Опис виробу: Повний комплект
• Матеріал контакту: Срібний сплав (AgSnO2In2O3)
• Форма контакту: Плоский (типу Faston)
• Вага нетто: 62 р.
• Ступінь захисту: IP40
