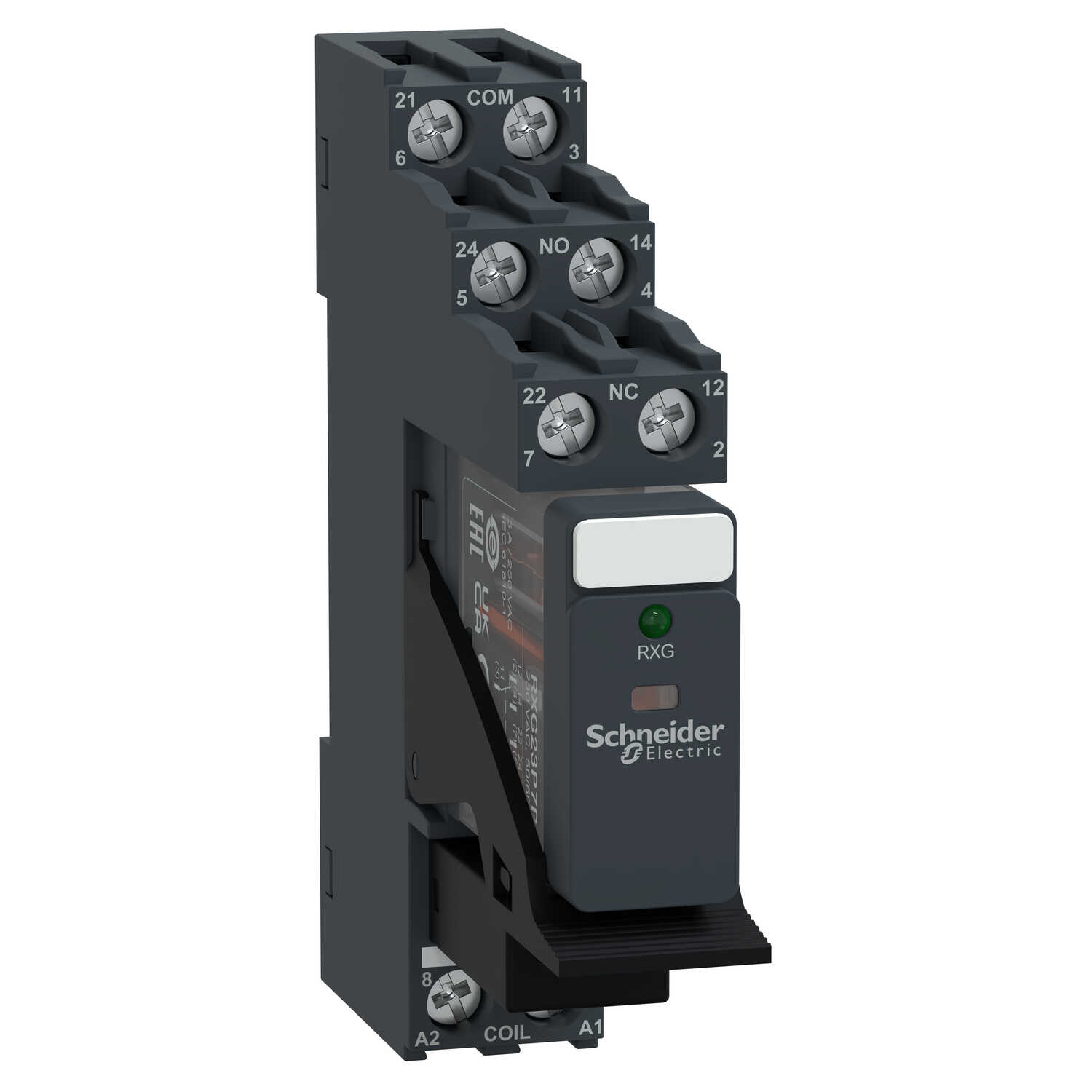

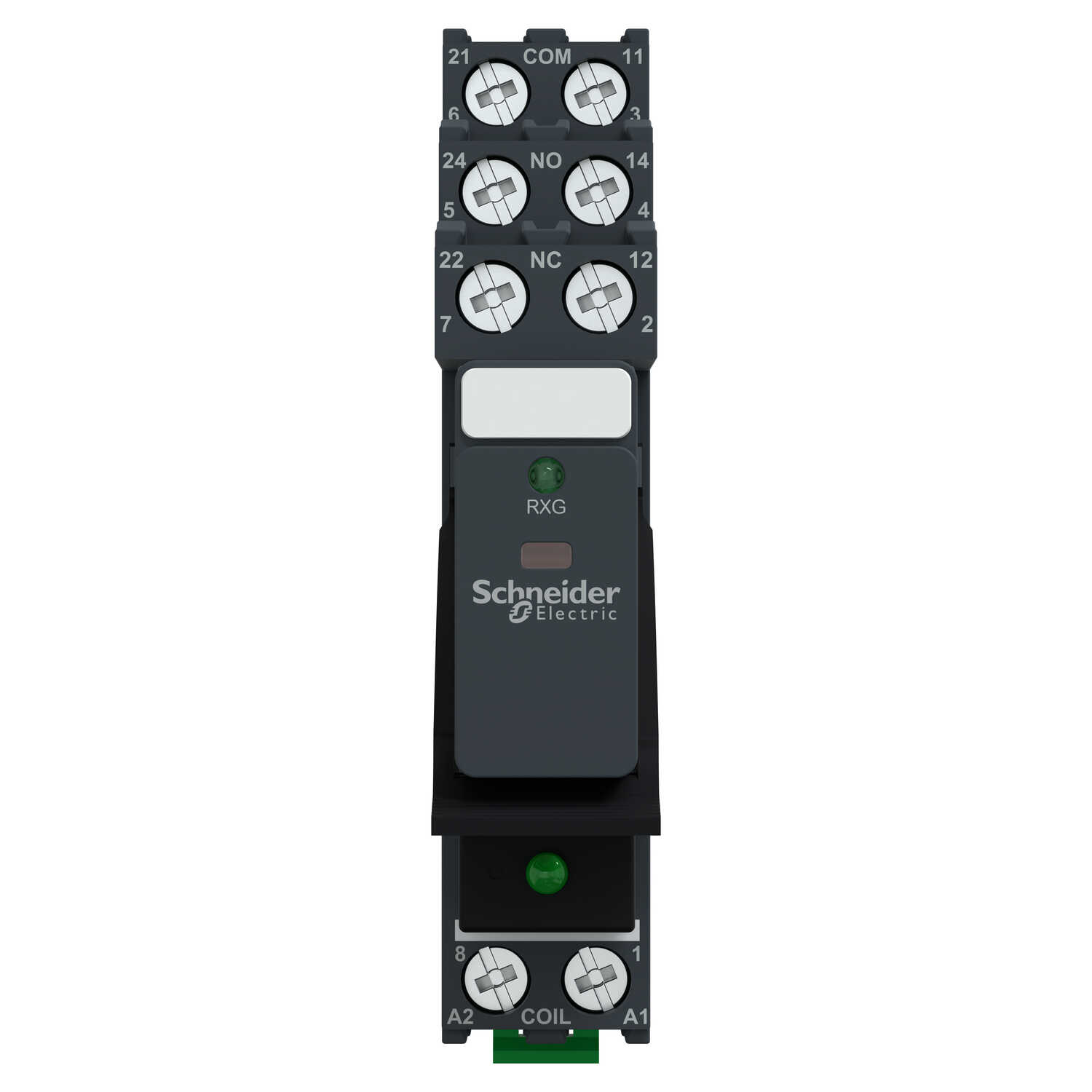

Реле проміжне інтерфейсне Schneider Harmony RXG 2CO AC 230В 5А LED в зборі ( RXG23P7PV )

Це інтерфейсне вставне реле належить до електромеханічного реле Harmony Schneider Electric. Це попередньо зібране реле, встановлене на окремому контактному гнізді з вбудованим затискачем та варисторним модулем захисту. Це 5А, 230В змінного струму, 2 CO, інтерфейсне механічне реле. Попередньо змонтоване реле - це готовий до роботи комплект, що економить час складання. Реле пропонує світлодіодний індикатор. З'єднання інтерфейсного реле здійснюється за допомогою гвинтового типу роз'єму. Це попередньо зібране реле важить 0,067кг. Його конструкція підходить для промислових машин, упаковки, текстилю, ОВіК, панелей керування автоматизацією, розподільних пристроїв низької/середньої напруги, керування двигунами, інтерфейсів ПЛК, джерел живлення, будівельного або медичного обладнання, елементів керування освітленням. Цей продукт відповідає міжнародним стандартам і сертифікатам, таким як МЕК, UL, EAC, CSA, ROHS та REACH. Продається партіями по 30 штук. Вставні реле RXG - це серія промислових вставних реле, призначених як для простих, так і для складних систем автоматизації, і доступних з контактами 1 CO (10A) та 2 CO (5A).

Реле проміжне інтерфейсне​ Schneider RXG 2CO AC 230В 5А LED в зборі ( RXG23P7PV ) основні характеристики:

• Серія продукту: Електромеханічні реле Harmony
• Назва серії: Серія RXG
• Тип виробу або компоненту: Попередньо змонтоване вставне реле з гніздом
• Тип реле: Інтерфейсне реле
• Тип контакту та з'єднання: 2 перемикаючі контакти
• Напруга схеми керування: 230 В змінний струм
• Умовний тепловий струм в оболонці: 5 А
• Світлодіодний індикатор стану: З
• Електрична зносостійкість: 100000 циклы для нормально відкритий резистивний навантаження при 55 °C, 100000 циклы для нормально закритий резистивний навантаження при 55 °C
• Номінальна напруга ізоляції: 250 В відповідно до МЕК
• Знімна легенда: З
• Максимальна напруга перемикання: 250 В
• Поріг напруги відпускання: >= 0.3 Uc змінний струм
• Номінальний робочий струм: 10 А на 30 В (постійний струм) відповідно до UL, 10 А на 30 В (постійний струм) відповідно до МЕК, 10 А на 250 В (Змінний струм) відповідно до UL, 10 А на 250 В (Змінний струм) відповідно до МЕК
• Струм навантаження: 5 А
• Мінімальна комутаційна здатність: 50 мВт на 10 мА, 5 В постійний струм
• Максимальна комутаційна здатність: 1250 ВА змінний струм 150 Вт постійний струм
• Тип керування: Без кнопки тестування, що замикається
• Середній опір: 23500 Ом при 23 °C +/- 15 %
• Опір контакту: 100 мОм
• Опір ізоляції: 1000 МОм на 500 В постійний струм
• Клас електричної ізоляції: Клас F
• Механічна зносостійкість: 10000000 циклів
• Показники надійності безпеки: B10d = 100000
• Робоча швидкість: <= 1800 циклів/год під навантаженням <= 18000 циклів/год Холостий хід
• Коефіцієнт використання: 20%
• Робочий час: 20 мс
• Інтегральний час: 20 мс
• З'єднувальна клемна коробка: Роздільний
• Клеми підключення: З'єднувач, 1 x 0.25...1 x 2.5 мм² (AWG 22...AWG 14) гнучкий з кабельним наконечником.З'єднувач, 2 x 0.25...2 x 1 мм² (AWG 22...AWG 17) гнучкий з кабельним наконечником. З'єднувач, 1 x 0.5...1 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. З'єднувач, 2 x 0.5...2 x 1.5 мм² (AWG 20...AWG 16) твердий без кабельного наконечника
• Електрична міцність ізоляції: 1000 В змінний струм між контактами з мікро вимкнення ізоляція, 1300 В між терміналами та базою з базова ізоляція ізоляція, 3000 В між терміналами та зоною LTB з базова ізоляція ізоляція, 3000 В змінний струм між полюсами з базова ізоляція ізоляція, 5000 В змінний струм між котушкою і контактом з посилена ізоляція ізоляція
• Номінальна імпульсна витримувана напру: 1200 В змінний струм між контактами з мікророзмиканням, 6000 В між котушкою та контактом з посиленою ізоляцією, 1500 В між клемами та корпусом з основною ізоляцією
• Категорія перенапруги: ІІІ
• Ступінь захисту: РТ I
• Ступінь забруднення: 2
• Рівні тесту: Рівень А груповий монтаж
• Опис виробу: Повний комплект
• Матеріал контакту: Срібний сплав (AgSnO2In2O3)
• Форма контакту: Плоский (типу Faston)
• Вага нетто: 0,065 кг
• Ступінь захисту: IP20
