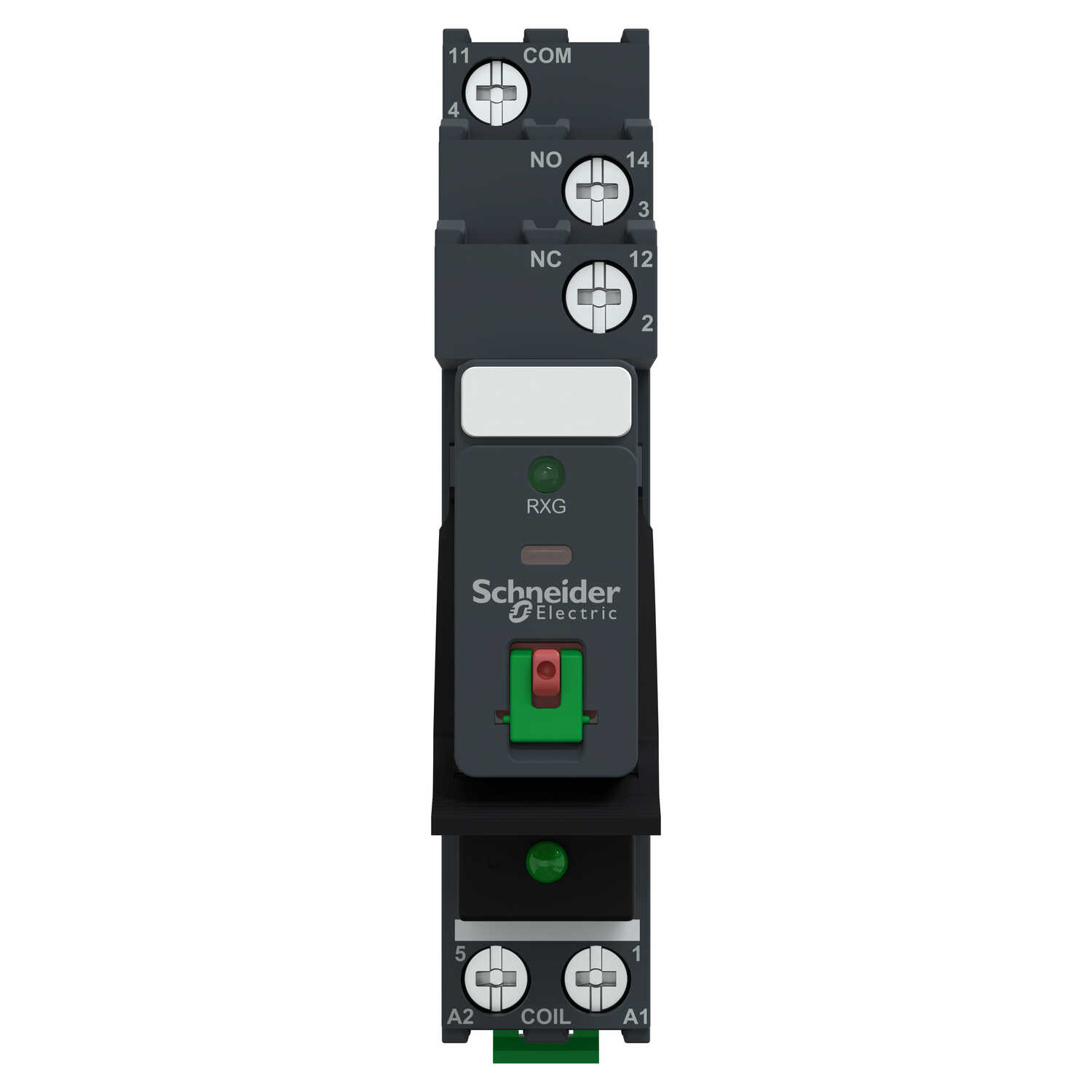

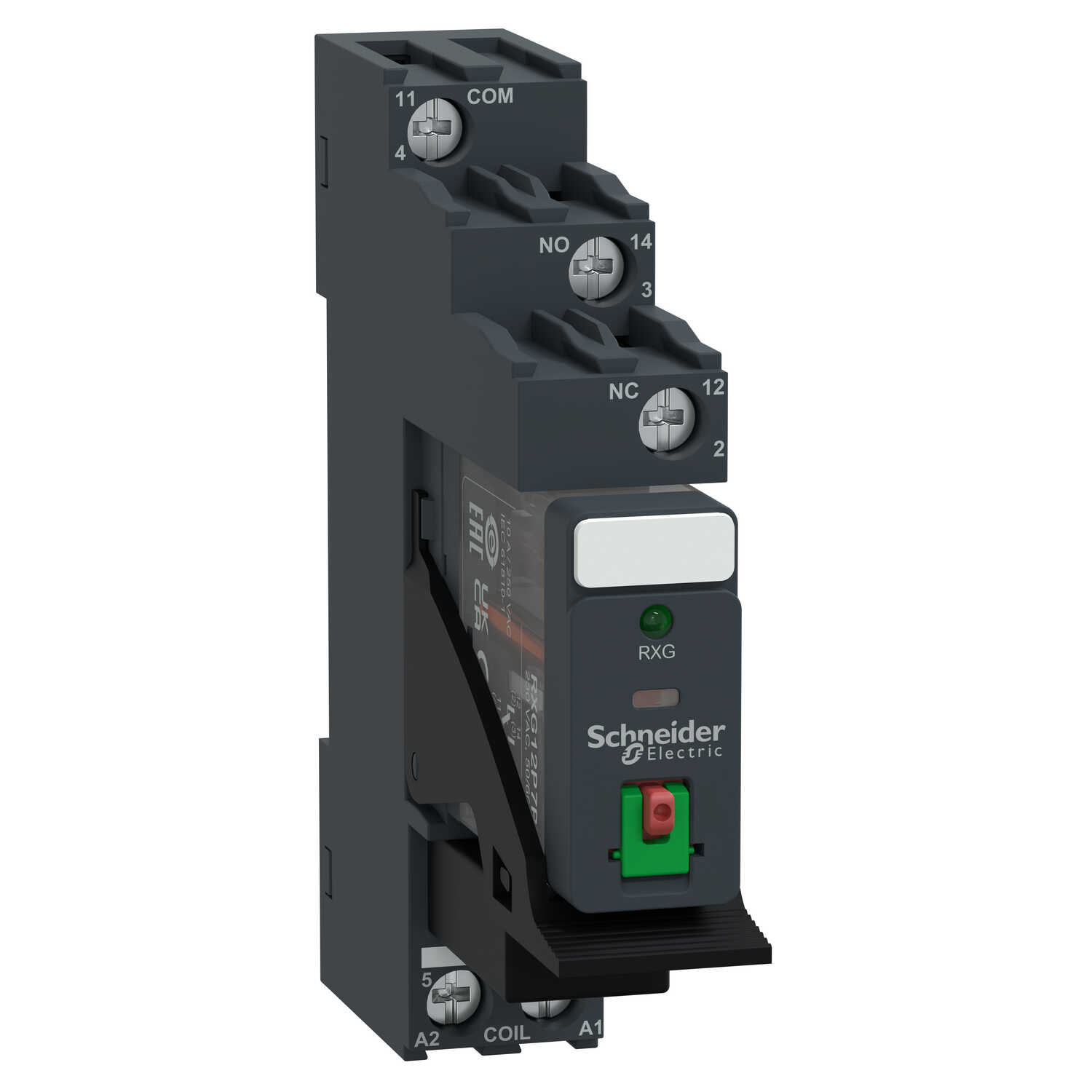

Реле проміжне Schneider Harmony RXG 1CO AC 230В 10А в зборі  ( RXG12P7PV )

Попередньо зібраний релейний модуль від Schneider Electric серії Harmony RXG — це повністю готове до інсталяції рішення «2 в 1» (реле + розетка з гвинтовими клемами), призначене для використання в системах промислової автоматизації, моніторингу та керування. Завдяки компактному виконанню воно ідеально підходить для узгодження сигналів між програмованими логічними контролерами (ПЛК) та виконавчими механізмами, забезпечуючи надійну гальванічну розв'язку.

Реле проміжне Schneider RXG 1CO AC 230В 10А в зборі  ( RXG12P7PV ) основні характеристики:

• Серія продукту: Електромеханічні реле Harmony
• Назва серії: Серія RXG
• Тип виробу або компоненту: Попередньо змонтоване вставне реле з гніздом
• Тип реле: Інтерфейсне реле
• Тип контакту та з'єднання: 1 перемикаючий контакт
• Напруга схеми керування: 230 В змінний струм
• Умовний тепловий струм в оболонці: 10 А
• Світлодіодний індикатор стану: З
• Електрична зносостійкість: 100000 циклы для нормально відкритий резистивний навантаження при 55 °C 100000 циклы для нормально закритий резистивний навантаження при 55 °C
• Номінальна напруга ізоляції: 250 В відповідно до МЕК
• Знімна легенда: З
• Максимальна напруга перемикання: 250 В
• Поріг напруги відпускання: >= 0.3 Uc змінний струм
• Номінальний робочий струм: 10 А на 30 В (постійний струм) відповідно до UL,10 А на 30 В (постійний струм) відповідно до МЕК, 10 А на 250 В (Змінний струм) відповідно до UL,10 А на 250 В (Змінний струм) відповідно до МЕК
• Струм навантаження: 10 А
• Мінімальна комутаційна здатність: 500 мВт на 100 мА, 5 В постійний струм
• Максимальна комутаційна здатність: 2500 ВА змінний струм 300 Вт постійний струм
• Тип керування: Кнопка перевірки з можливістю блокування
• Середній опір: 23500 Ом при 23 °C +/- 15 %
• Опір контакту: 100 мОм
• Опір ізоляції: 1000 МОм на 500 В постійний струм
• Клас електричної ізоляції: Клас F
• Механічна зносостійкість: 10000000 циклів
• Показники надійності безпеки: B10d = 100000
• Робоча швидкість: <= 1800 циклів/год під навантаженням <= 18000 циклів/год Холостий хід
• Коефіцієнт використання: 20%
• Робочий час: 20 мс
• Інтегральний час: 20 мс
• З'єднувальна клемна коробка: Роздільний
• Клеми підключення: З'єднувач, 1 x 0.25...1 x 2.5 мм² (AWG 22...AWG 14) гнучкий з кабельним наконечником.З'єднувач, 2 x 0.25...2 x 1 мм² (AWG 22...AWG 17) гнучкий з кабельним наконечником.З'єднувач, 1 x 0.5...1 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника.З'єднувач, 2 x 0.5...2 x 1.5 мм² (AWG 20...AWG 16) твердий без кабельного наконечника
• Електрична міцність ізоляції: 1000 В змінний струм між контактами з мікро вимкнення ізоляція,1300 В між терміналами та базою з базова ізоляція ізоляція,3000 В між терміналами та зоною LTB з базова ізоляція ізоляція,5000 В змінний струм між котушкою і контактом з посилена ізоляція ізоляція
• Номінальна імпульсна витримувана напру: 1200 В змінний струм між контактами з мікророзмиканням,6000 В між котушкою та контактом з посиленою ізоляцією,1500 В між клемами та корпусом з основною ізоляцією
• Категорія перенапруги: ІІІ
• Ступінь захисту: РТ I
• Ступінь забруднення: 2
• Рівні тесту: Рівень А груповий монтаж
• Опис виробу: Повний комплект
• Матеріал контакту: Срібний сплав (AgSnO2In2O3)
• Форма контакту: Плоский (типу Faston)
• Вага нетто: 0,058 кг
• Ступінь захисту: IP20
