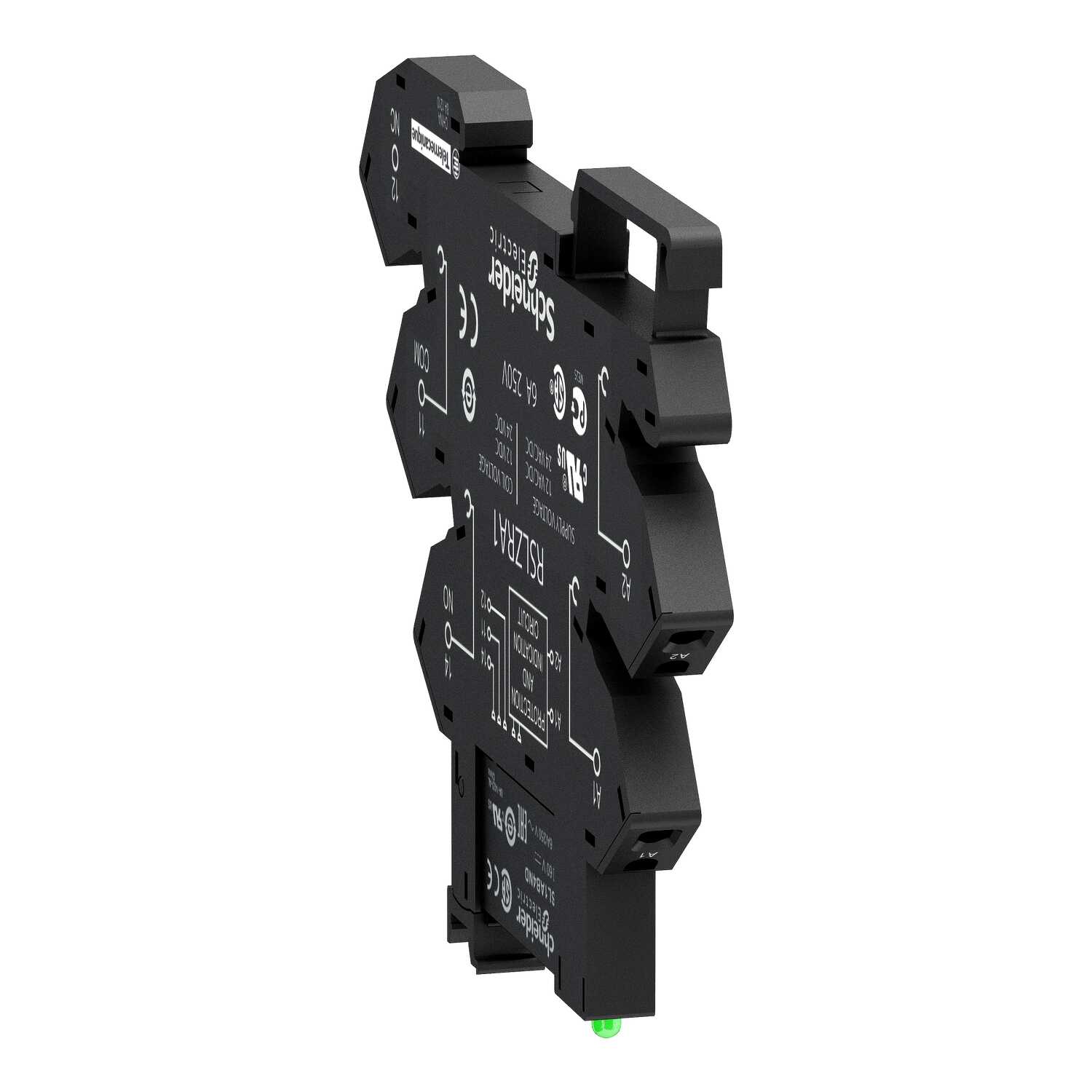

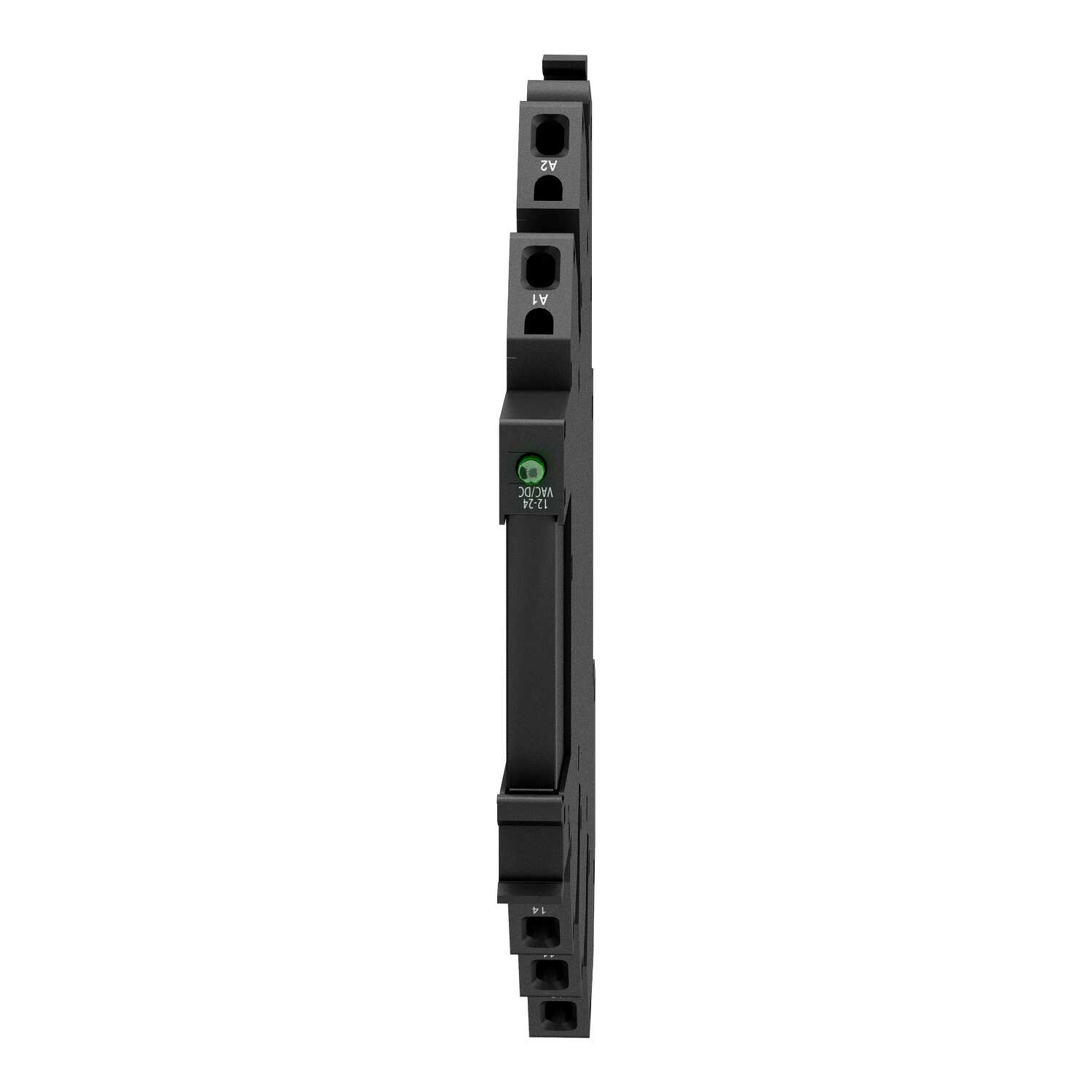

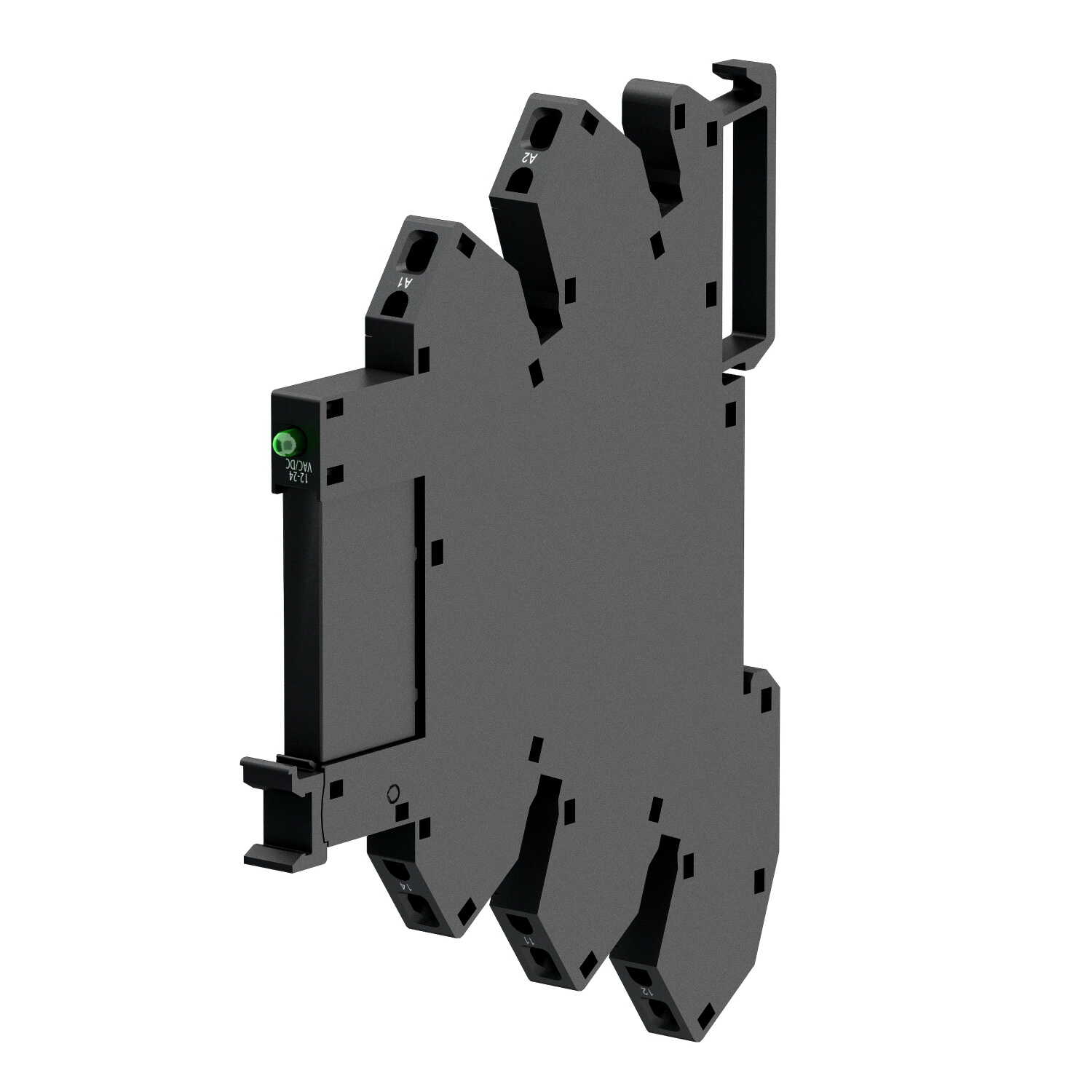

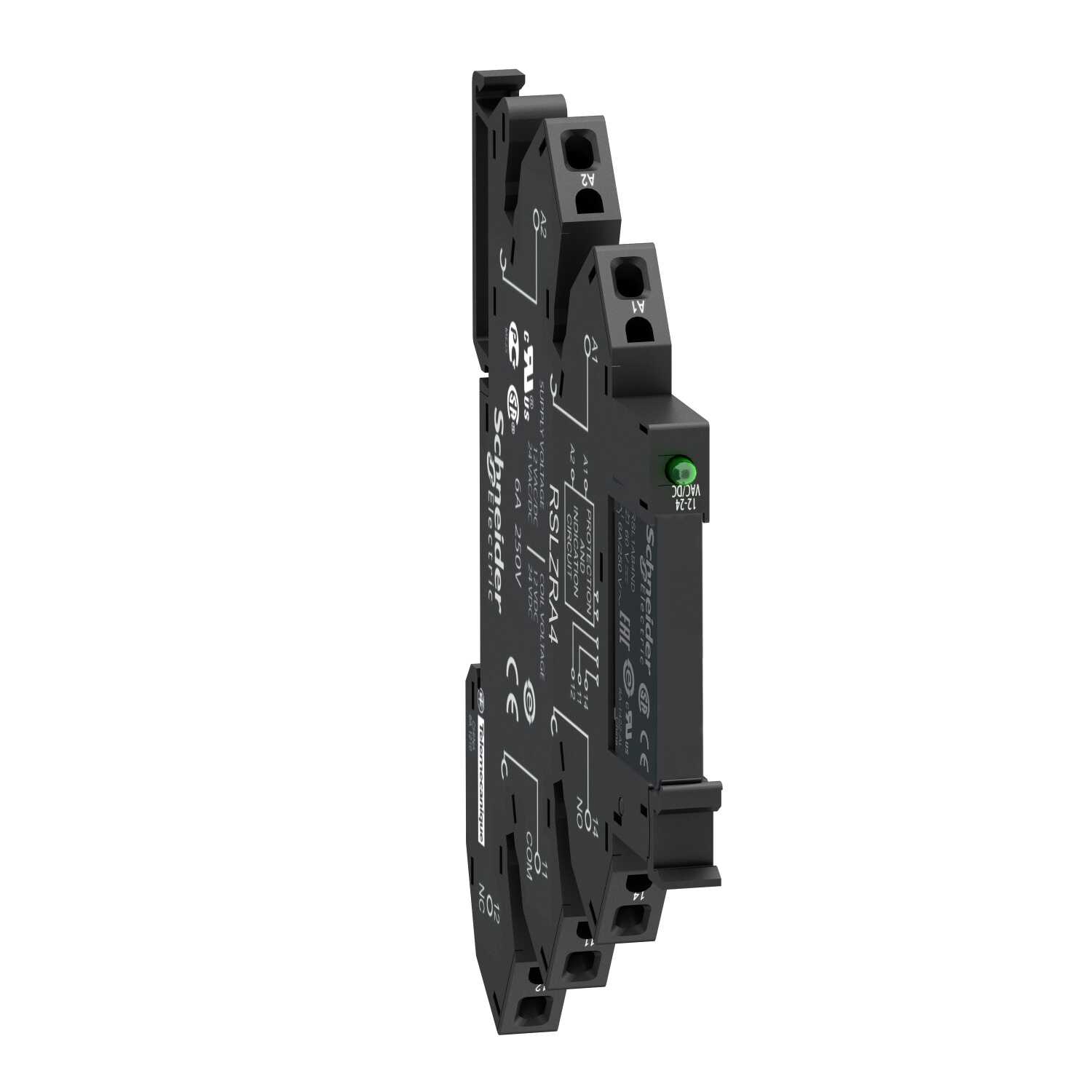

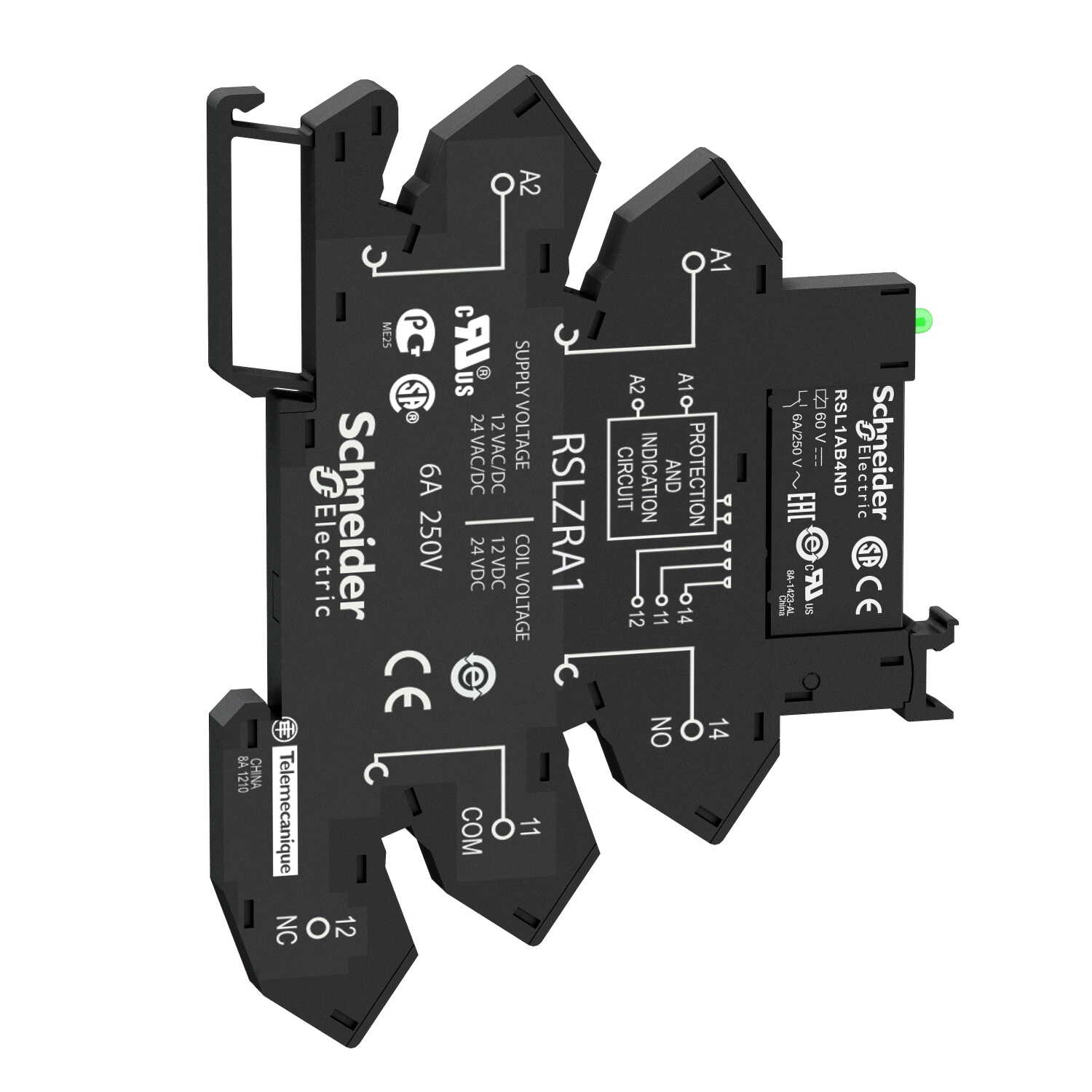

Реле проміжне Schneider Harmony RSL 1CO AC/DC 24В 6A + цококль гвинт ( RSL1PVBU )

Це тонке Harmony RSL інтерфейсне вставне реле має напругу управління котушки 24В постійного струму і має 1 перекидний контакт з комутаційною здатністю 6А. Воно має великий вибір кількості контактів для високого номінального струму. Воно також пропонує світлодіодний індикатор і ланцюг захисту. Це допомагає зменшити розмір корпусів та підвищити надійність обладнання, яке можна встановити майже скрізь. Одне з найтонших інтерфейсних реле на ринку, з шириною 6 мм, може бути встановлене майже в будь-якому місці. Він сумісний з вимогами до високої відключаючої здатності або низького рівня струму. Придатність до роботи провідних логічних автоматизованих систем для доповнення функцій промислових програмованих логічних контролерів (ПЛК). Індикація стану з LED, чітко сигналізує як вдень, так і вночі.

Реле проміжне Schneider RSL 1CO AC/DC 24В 6A + цококль гвинт ( RSL1PVBU ) основні характеристики:

• Серія продукту: Електромеханічні реле Harmony
• Назва серії: RSL series
• Тип виробу або компоненту: Попередньо змонтоване вставне реле з гніздом
• Тип реле: Slim interface relay
• Робота контакту: Стандартний
• Тип контакту та з'єднання: 1 перемикаючий контакт
• Світлодіодний індикатор стану: З
• Напруга схеми керування: 24 В змінний/постійний струм
• Умовний тепловий струм в оболонці: 6 А в -40…55 °C
• Спосіб кріплення: Пластикові пружини стиснення
• Середній опір: 3390 Ом мережа: постійний струм на 23 °C +/- 10 %
• Номінальна імпульсна витримувана напру: 6 кВ відповідно до МЕК
• Номінальний робочий струм: 6 А 1 перемикаючий контакт (AC-1/DC-1) відповідно до МЕК/UL
• Мінімальний струм перемикання: 100 мА
• Мінімальна напруга перемикання: 12 В
• Номінальна напруга ізоляції: 250 В відповідно до МЕК,277 В відповідно до cUL
• Мінімальна комутаційна здатність: 120 мВт
• Максимальна напруга перемикання: 277 В
• Поріг напруги відпускання: >= 0.05 Uc
• Струм навантаження: 6 А на 250 В змінний струм 0,5 мм монтажна відстань
• Електрична зносостійкість: 60000 циклів для резистивний навантаження , 6 А на 250 В, AC-1
• Максимальна комутаційна здатність: 1500 ВА,150 Вт
• Робочий час: 5 мс скидання,12 мс
• Опис клем ISO n°1: (A1-A2)CO,(11-12-14)OC
• Cереднє споживання котушки: 0,17 Вт, постійний струм
• Механічна зносостійкість: 10000000 цикли
• Показники надійності безпеки: B10d = 60000
• Робоча швидкість: <= 18000 циклів/год Холостий хід <= 360 циклів/год під навантаженням
• Момент затягування: < 0,5 Н.м для M2.5 гвинт(и)
• Тип керування: Без кнопки тестування, що замикається
• Код сумісності: RSL
• З'єднувальна клемна коробка: Роздільний
• Клеми підключення: Гвинтове з'єднання, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником. Гвинтове з'єднання, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) твердий без кабельного наконечника
• Ступінь захисту: RT III
• Монтажна опора: Симетрична din-рейка 35 мм
• Робоче положення: Будь-яка позиція
• Рівні тесту: Рівень А груповий монтаж
• Опис виробу: Повний комплект
• Продаж неподільною кількістю: 10
• Матеріал контакту: Срібний сплав (AgSnO2)
• Форма контакту: Плоский ( типу фастон)

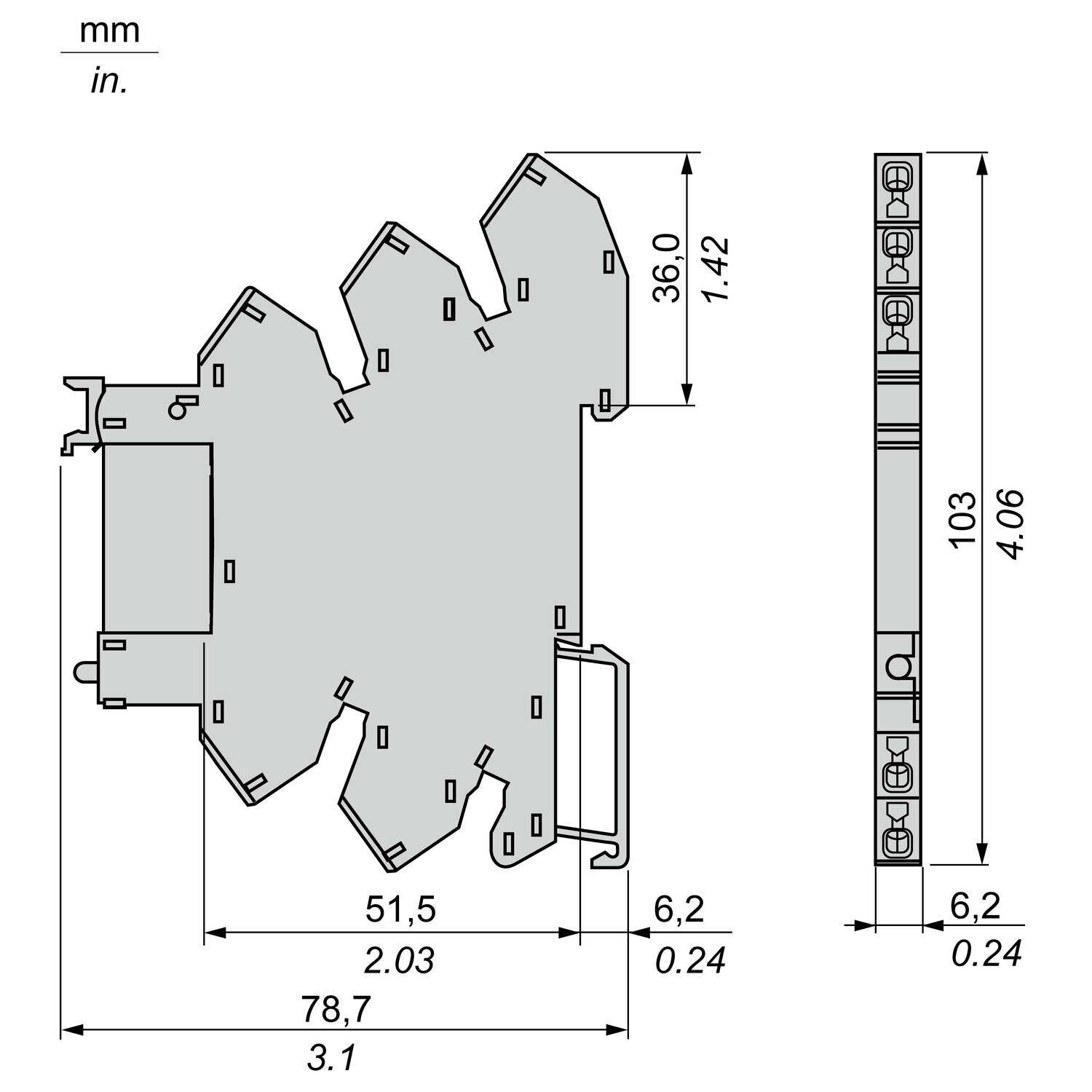

• Ширина: 6,2 мм
• Висота: 78,6 мм
• Глибина: 95 мм
• Вага нетто: 0,029 кг
• Ступінь захисту: 40
