Реле проміжне Schneider Harmony RSB 2CO DC 24В 8А в зборі ( RSB2A080BDPV )

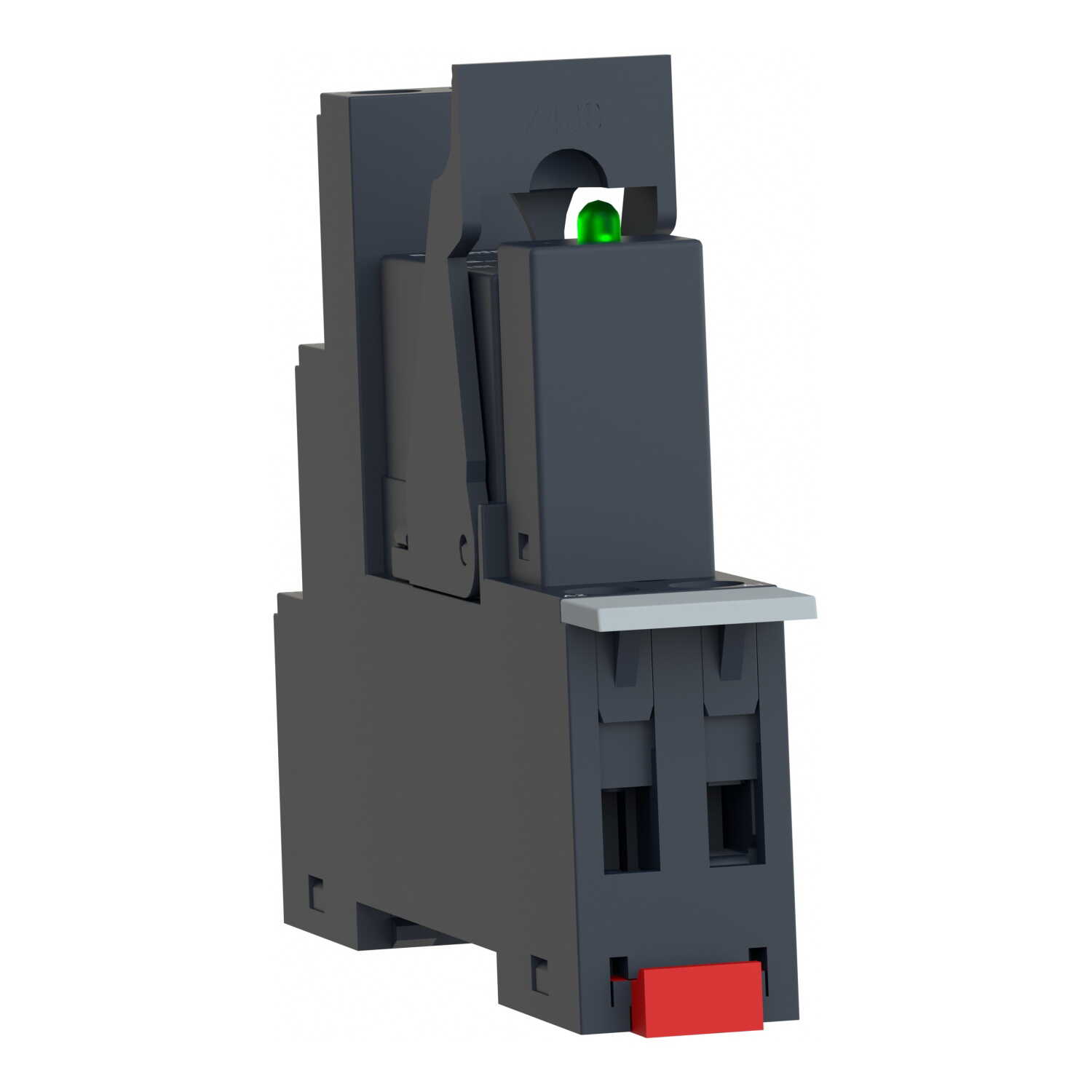

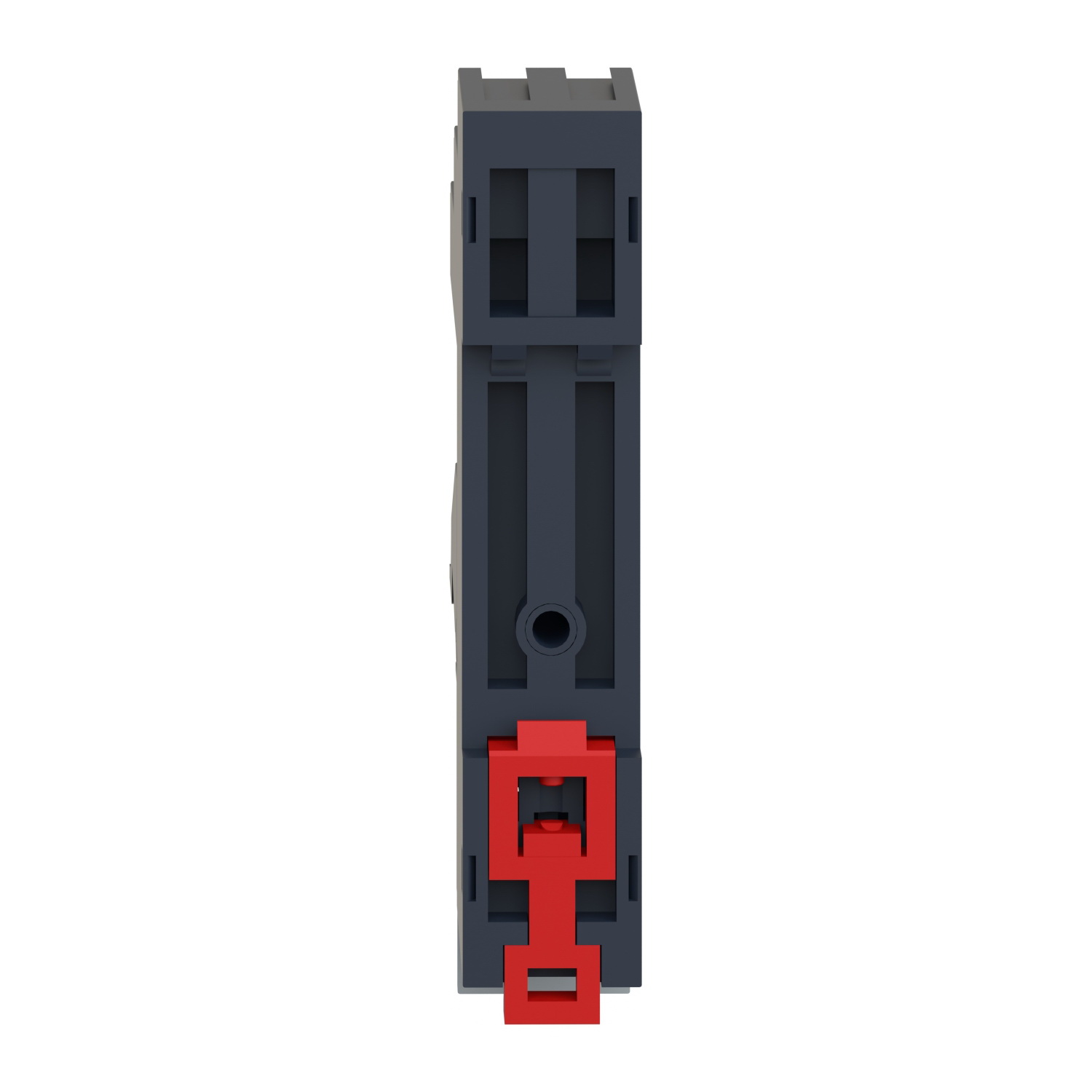

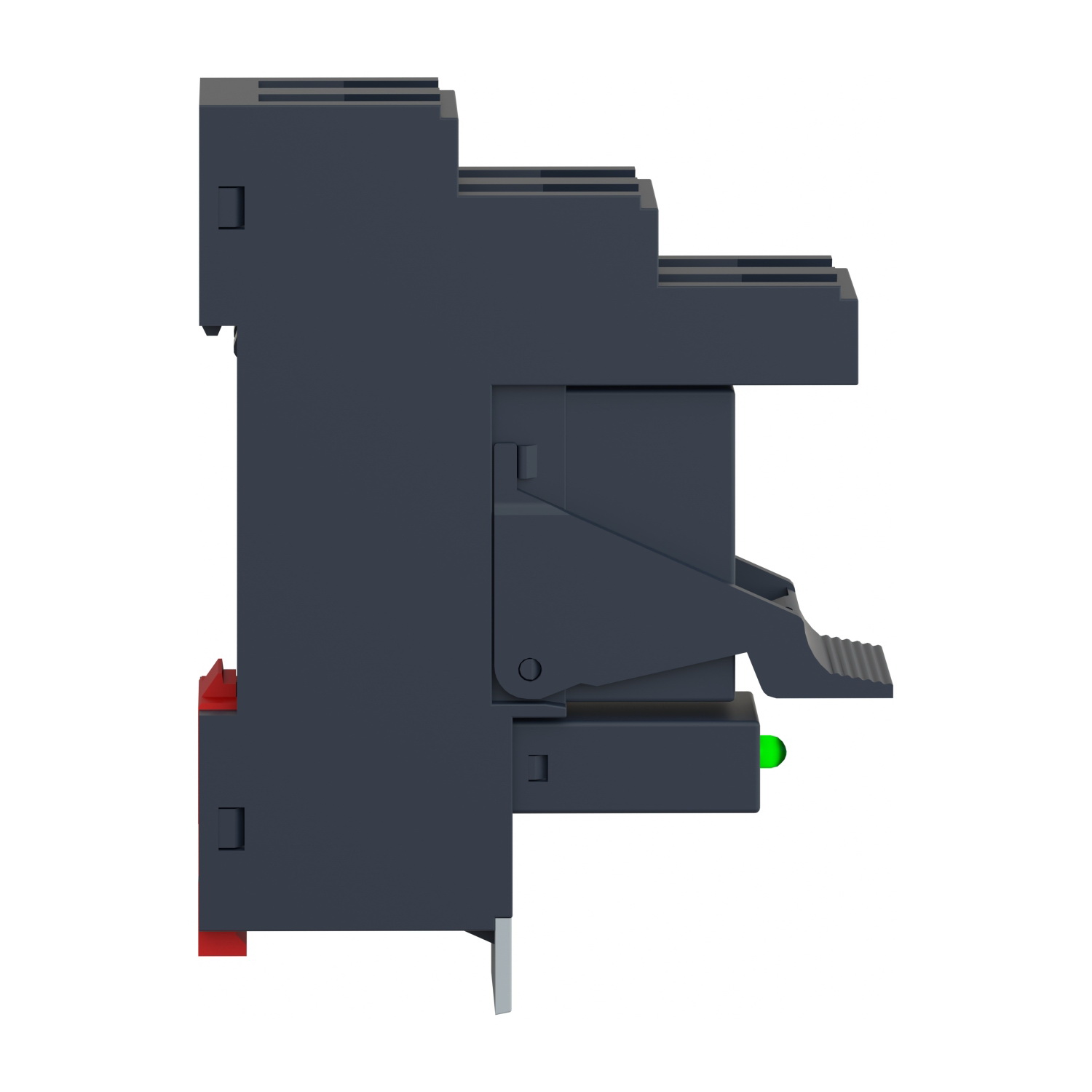

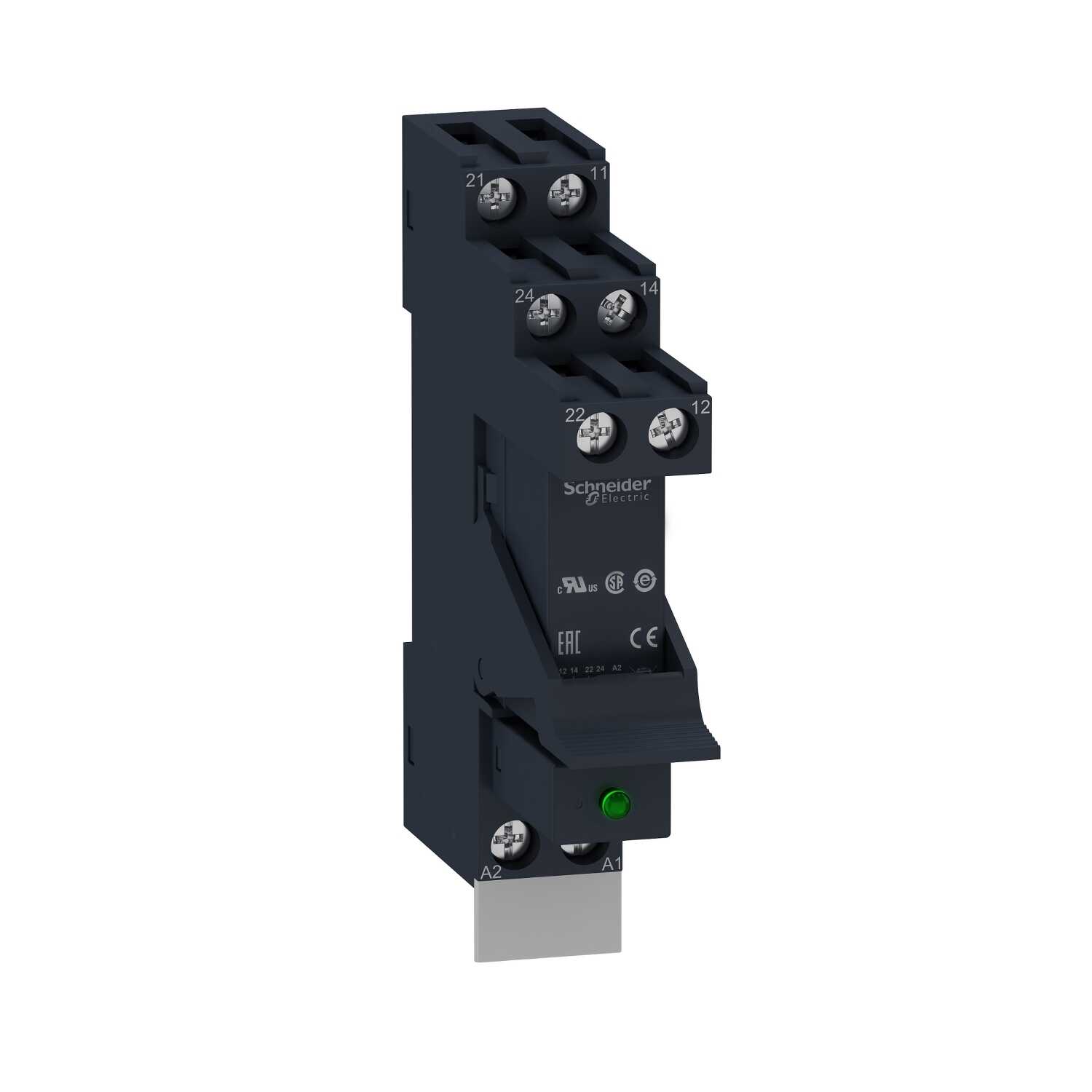

Це інтерфейсне вставне реле належить до електромеханічного реле Harmony Schneider Electric. Це попередньо зібране електромеханічне реле, встановлене на окремій контактній клемі з модулем захисту та підтримуючим затискачем. Це 8A, 24В постійного струму, 2 CO, інтерфейсне механічне реле. Попередньо змонтоване реле - це готовий до роботи комплект, що економить час складання. Модуль захисту поставляється з зеленим світлодіодним індикатором. З'єднання інтерфейсного реле здійснюється за допомогою гвинтового типу роз'єму. Це попередньо зібране реле важить 0,057 кг. Його конструкція підходить для промислових машин, упаковки, текстилю, ОВіК, панелей керування автоматизацією, розподільних пристроїв низької/середньої напруги, керування двигунами, інтерфейсів ПЛК, джерел живлення, будівельного або медичного обладнання, елементів керування освітленням. Цей продукт відповідає міжнародним стандартам і сертифікатам, таким як МЕК, UL, EAC, CSA, ROHS та REACH. Продається партіями по 30 штук. Ця лінійка вставних реле RSB складається з реле 12A з 1 контактом CO, реле 16A з 1 контактом CO та реле 8A з 2 контактами CO.

Реле проміжне Schneider RSB 2CO DC 24В 8А в зборі ( RSB2A080BDPV ) основні характеристики:

• Серія продукту: Електромеханічні реле Harmony
• Назва серії: RSB series
• Тип виробу або компоненту: Попередньо змонтоване вставне реле з гніздом
• Тип реле: Interface relay
• Тип контакту та з'єднання: 2 перемикаючі контакти
• Робота контакту: Стандартний
• Світлодіодний індикатор стану: З
• Напруга схеми керування: 230 В постійний струм
• Тип керування: Без кнопки тестування, що замикається
• Умовний тепловий струм в оболонці: 8 А в -40…40 °C
• Середній опір котушки: 1440 Ом мережа: постійний струм на 20 °C +/- 15 %
• Номінальна робоча напруга: 19.2...26.4 В постійний струм
• Номінальна імпульсна витримувана напру: 3,6 кВ відповідно до МЕК 61000-4-5
• Номінальний робочий струм: 4 А (AC-1/DC-1) нормально закритий відповідно до МЕК 8 А (AC-1/DC-1) нормально відкритий відповідно до МЕК
• Номінальна напруга ізоляції: 400 В відповідно до МЕК 60947
• Максимальна напруга перемикання: 300 В постійний струм відповідно до МЕК
• Поріг напруги відпускання: >= 0.1 Uc постійний струм
• Струм навантаження: 8 А на 250 В змінний струм 8 А на 28 В постійний струм
• Мінімальний струм перемикання: 10 мА
• Максимальна комутаційна здатність: 2000 ВА змінний струм 224 Вт постійний струм
• Мінімальна напруга комутації: 12 В
• Мінімальна комутаційна здатність: 120 мВт на 10 мА, 12 В
• Робочий час: 20 мс діючий 20 мс скидання
• Механічна зносостійкість: 30000000 циклів
• Електрична зносостійкість: 100000 циклы, 8 А на 250 В, AC-1 нормально відкритий 100000 циклів, 4 А на 250 В, AC-1 нормально закритий
• Показники надійності безпеки: B10d = 100000
• Робоча швидкість: <= 600 циклів/год під навантаженням <= 18000 циклів/год Холостий хід
• Середнє споживання котушки: 0,45 Вт постійний струм
• З'єднувальна клемна коробка: Роздільний
• Клеми підключення: З'єднувач, 1 x 0.25...1 x 2.5 мм² (AWG 22...AWG 14) гнучкий з кабельним наконечником, З'єднувач, 2 x 0.25...2 x 1 мм² (AWG 22...AWG 17) гнучкий з кабельним наконечником, З'єднувач, 1 x 0.5...1 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника, З'єднувач, 2 x 0.5...2 x 1.5 мм² (AWG 20...AWG 16) твердий без кабельного наконечника
• Значення крутного моменту: 0,8 Н.м 0,8 Н.м
• Ступінь захисту: RT I
• Робоче положення: Будь-яка позиція
• Рівні тесту: Рівень А груповий монтаж
• Опис виробу: Повний комплект
• Продаж неподільною кількістю: 30
• Матеріал контакту: Срібний сплав (AgNi)
• Форма контакту: Плоский ( типу фастон)
• Вага нетто: 0,057 кг
• Код сумісності: RSB
