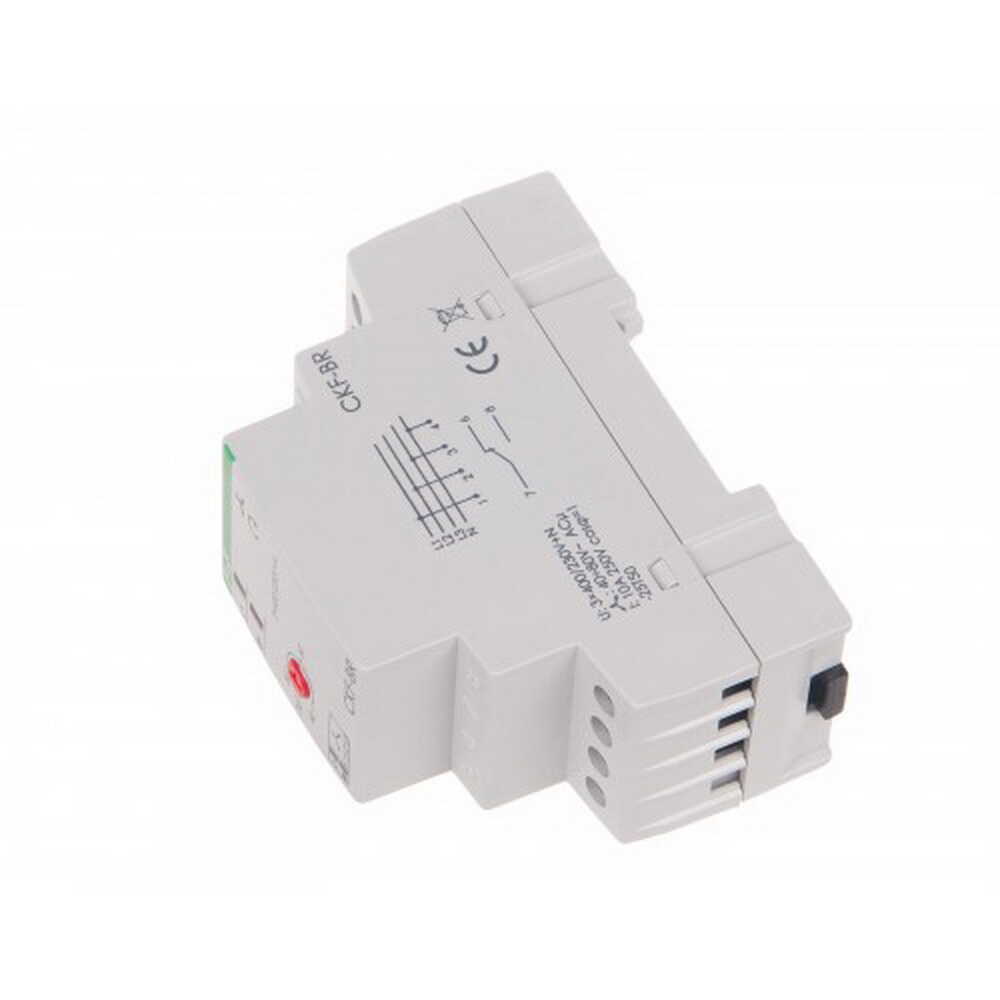

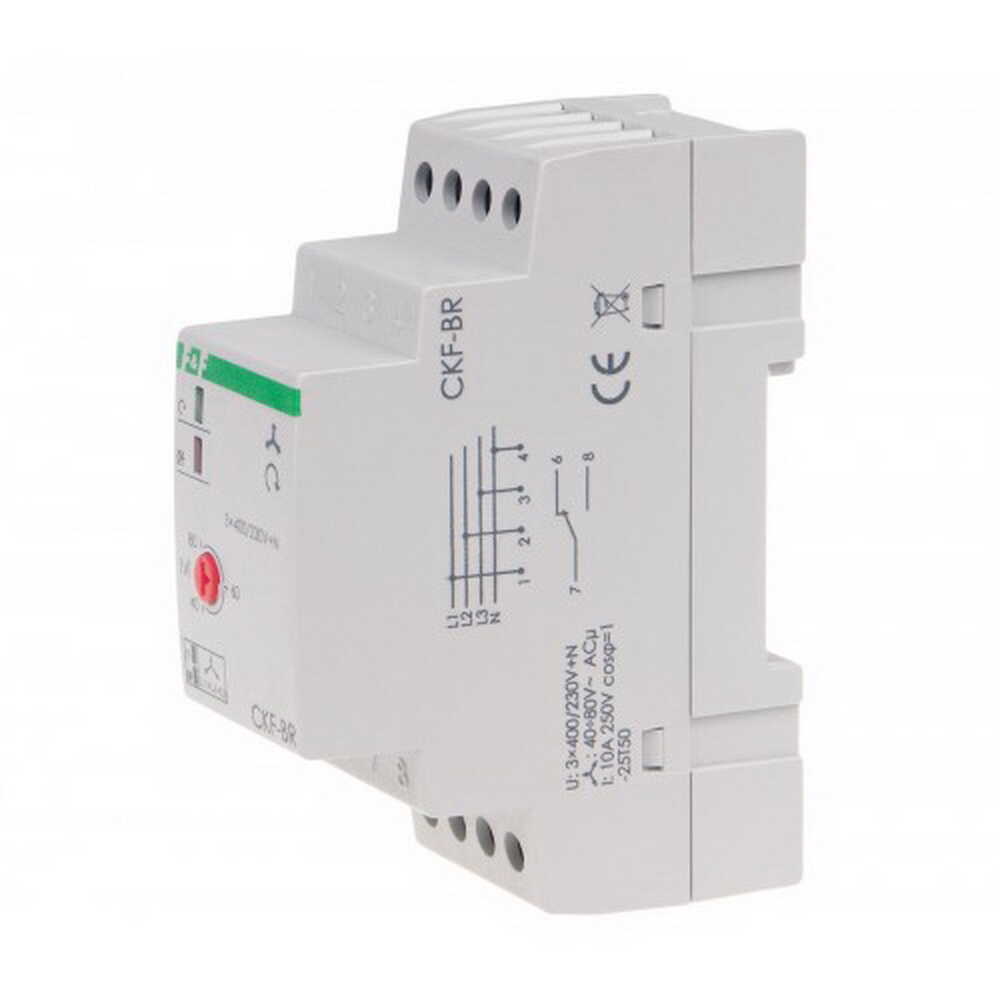

Реле контролю фаз F&F 3ф 10А CKF-BR

Реле чергування та пропадання фаз призначене для захисту електричних двигунів, які живляться від трифазної мережі змінного струму у випадку пропадання напруги принаймні на одній фазі або у випадку несиметрії напруг між фазами, що може стати причиною виходу з ладу двигуна, а також для забезпечення правильного напрямку обертів двигуна у випадку зміни черговості фаз на входах реле. Зникнення напруги принаймні на одній довільній фазі або несиметрія напруг між фазами більша від встановленої призведе до аварійного вимкнення двигуна. Вимкнення відбудеться з затримкою 4 c, що запобігає випадковому вимкненню двигуна під час короткочасного зникнення напруги живлення однієї чи двох фаз. Повторне ввімкнення відбудеться автоматично при зменшенні несиметрії напруг до рівня на ~5 В нижче встановленого порогу (тобто на величину гістерезису напруги), інакше запуск двигуна є неможливим. У випадку зміни черговості фаз, що призведе до небажаної зміни напрямку обертів двигуна, реле не дасть можливості запустити двигун. Запуск двигуна буде можливий при відновленні правильної черговості фаз.

Реле контролю фаз F&F 3ф 10А CKF-BR​ основні характеристики:

• максимальний струм навантаження: 10 А
• напруга живлення: 3х380/220В
• контакт: 1×NO/NC
• асиметрія напруг спрацьовування: 40-80 В
• гістерезис: 5 В
• затримка вимкнення: 4 с
• споживана потужність: 1,6 Вт
• приєднання проводів: затискачі гвинтові 2,5 мм²
• робоча температура: від -25 °C до +50 °C
• габаритні розміри: 35х90х65мм
• монтаж: на DIN-рейку
