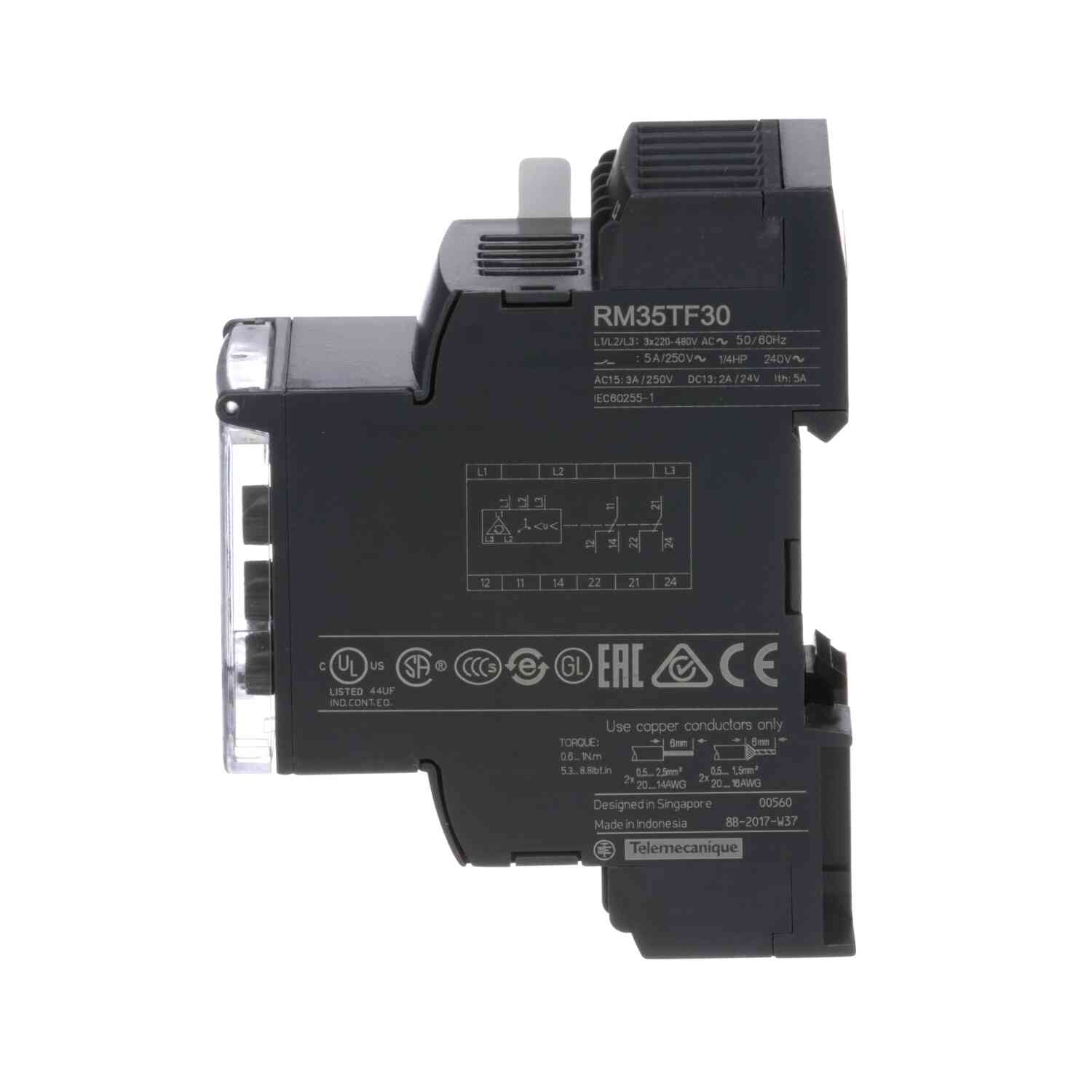

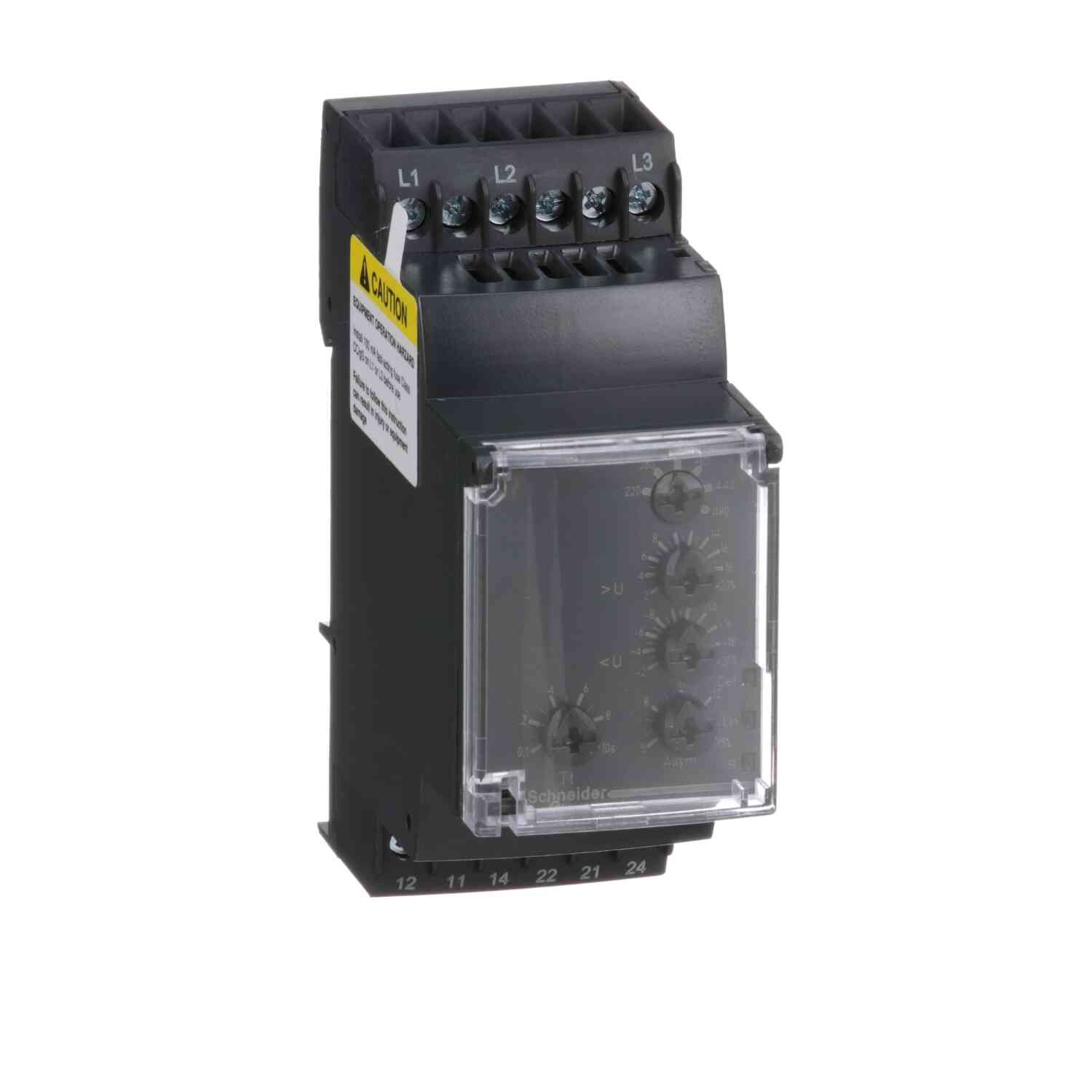

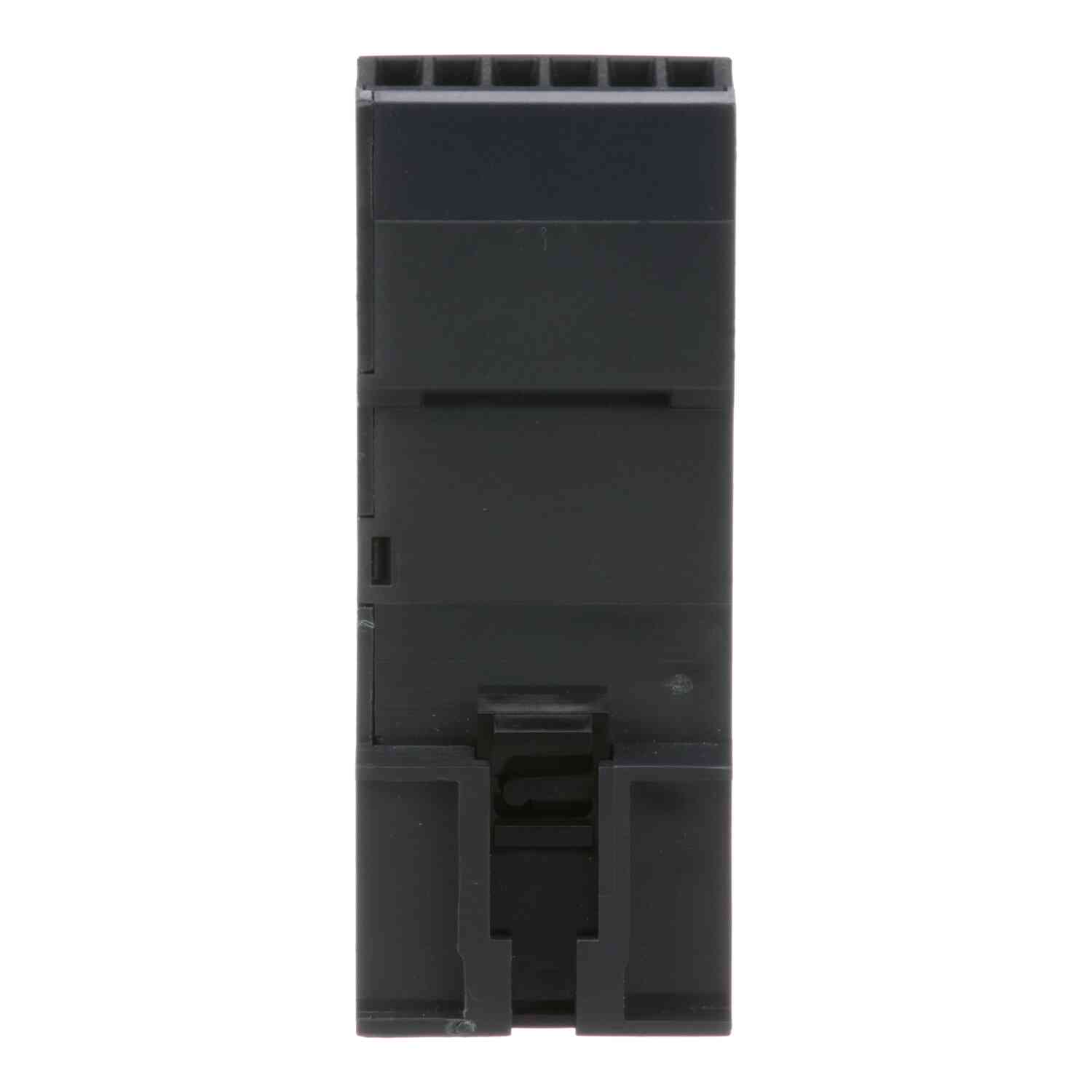

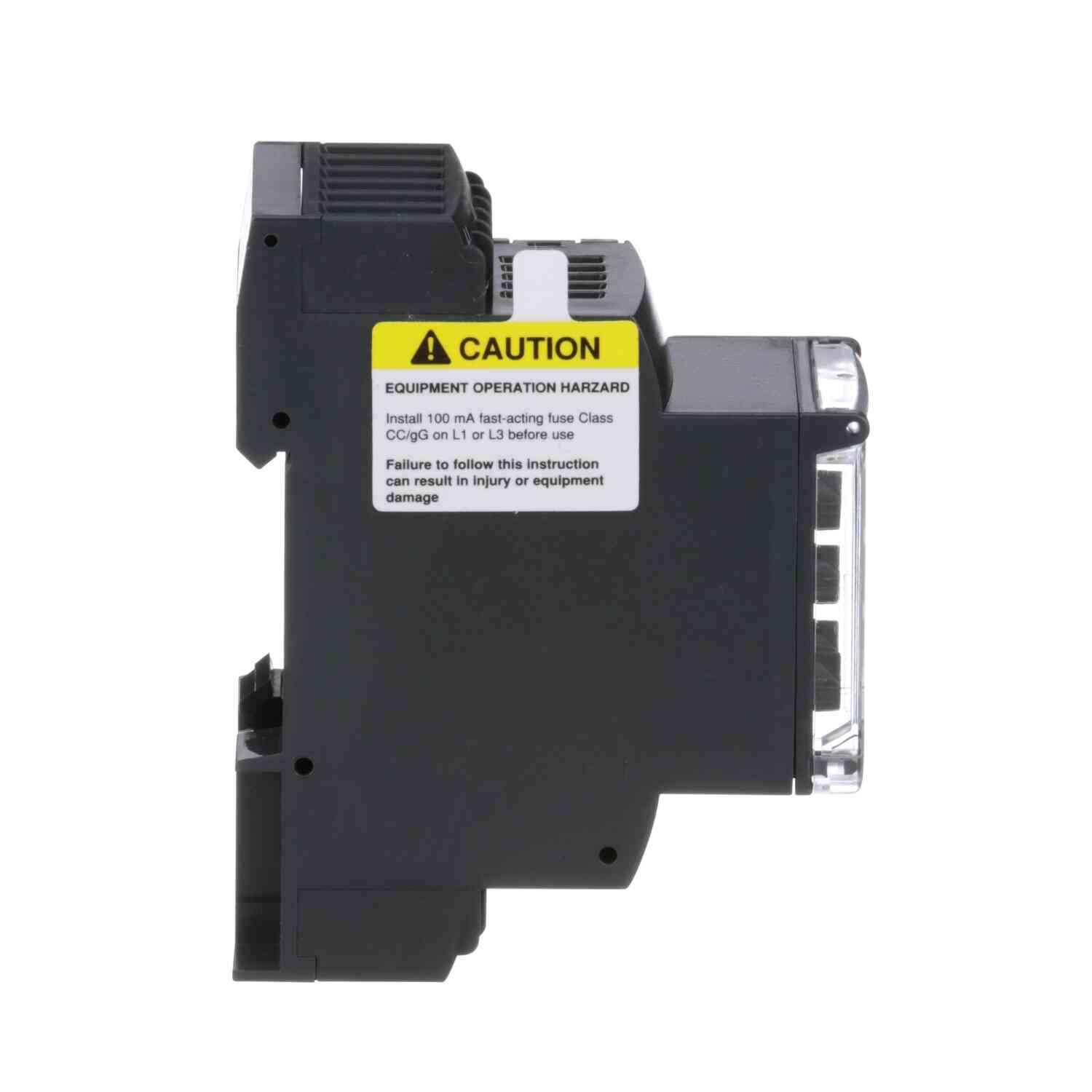

Реле мультифункціональне Schneider Harmony AC 220-480В ( RM35TF30 )

Багатофункціональне реле контролю Harmony RM35-T дає змогу контролювати ланцюги живлення в 3-фазних мережах. Модульне багатофункціональне 3-фазне реле керування ідеально підходить для моніторингу електричних параметрів у промислових і будівельних панелях керування. Воно застосовується в широкому спектрі промислових автоматизованих систем, як-от обладнання для підйому, пакування, ліфти, текстильна промисловість, водопостачання. Реле має один із середніх на ринку форм-факторів шириною 35 мм, що дає змогу гнучко й легко встановлювати його на DIN-рейку, займаючи те саму місце, що й будь-який модульний 3-полюсний пристрій на DIN-рейці. Пристрій також пропонує функцію пам’яті з можливістю вибору, вбудований світлодіод для індикації стану керування, герметичну кришку, просте й точне налаштування за допомогою гвинтових тримерів. Пристрій забезпечує автоматичне керування вимиканням і надає користувачеві інформацію про несправності для їх швидкої ідентифікації та усунення. Багатофункціональний контролер для широкого вибору в автоматизованих системах із жорсткою логікою, ідеально підходить для модернізації старих установок без використання ПЛК.

Реле мультифункціональне Schneider Harmony AC 220-480В ( RM35TF30 ) основні характеристики:

• Серія продукту: Реле керування Harmony
• Тип реле: Багатофункціональне реле контролю
• Тип виробу або компоненту: 3-фазне реле керування
• Найменування релейного захисту: RM35TF
• Параметри релейного моніторингу: Знижена та підвищена напруга у віконному режимі Послідовність фаз.Виявлення обриву фази.Асиметрія
• Діапазон вимірювань: 220...480 В змінний струм
• Час затримки: Регульований 0.1...10 с, +/- 10 % максимального значення шкали час затримки при несправності
• Вихідні контакти: 2 перемикачі
• Номінальний вихідний струм: 5 А
• Тип контакту та з'єднання: 2 перемикаючі контакти
• Напруга схеми керування: 220...480 В
• Конкретне застосування виробу: Для 3-фазного живлення
• Номінальна напруга живлення: автономний
• Межі напруги живлення: 194…528 В змінний струм, 3 фази
• Інтегральний час: 1500 мс при напрузі 480 В
• Максимальна напруга перемикання: 250 В змінний струм 250 В постійний струм
• Комутаційна здатність : ВА 1250 В·А
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 5 А змінний струм, 5 А постійний струм
• Межі напруги ланцюга керування: - 12% + 10% І
• Споживана потужність: ВА: 0…22 В·А на 400 В змінний струм 50 Гц
• Порогова напруга виявлення: < 194 В
• Частота схеми керування: 50...60 Гц +/- 10% частота
• Ліміти вимірювання напруги: 176…528 В змінний струм
• Гістерезис: 2%
• Затримка при включенні живлення: 650 мс
• Максимальний цикл вимірювання: 140 мс цикл вимірюв. як середньоквадрат. значення
• Регулювання уставки напруги: 2...20 % від обраної величини Un -12...-2 % в діапазоні 220 В змінного струму +2...+10 % в діапазоні 480 В змінного струму
• Діапазон напруги: 220...480 В Лінійна напруга
• Регулювання уставки спрацювання за небалан: 5...15 % від не вибрано
• Стабільність та повторюваність характерис: 0,3 % для затримка часу 0,5 % для вхідний та вимірювальний ланцюг
• Похибка вимірювання: < 1 % на весь діапазон із коливанням напруги 0.05 %/°C при коливаннях температури
• Час реакції: < 200 мс (у разі несправності)
• Опір ізоляції: > 500 МОм на 500 В постійний струм відповідно до МЕК 60255-5 > 500 МОм на 500 В постійний струм відповідно до МЕК 60664-1
• Номінальна напруга ізоляції: 400 В відповідно до МЕК 60664-1
• Частота мережі живлення: 50/60 Гц +/- 10
• Робоче положення: Будь-яка позиція без зниження номінальних характеристик
• Клеми підключення:Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) твердий без кабельного наконечника
      Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника
      Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником
      Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Місцева сигналізація: СВІТЛОДІОД (зелений) for Живлення увімкнено, СВІТЛОДІОД (жовтий) for реле увімкнено, СВІТЛОДІОД (жовтий) for несправність
• Монтажний кронштейн: Симетрична din-рейка 35 мм відповідно до МЕК 60715
• Електрична зносостійкість: 100 000 циклів
• Механічна зносостійкість: 30000000 циклів
• Робоча швидкість: <= 360 операцій/год повне навантаження
• Категорія застосування: AC-12 відповідно до IEC 60947-5-1
      AC-13 відповідно до IEC 60947-5-1
      AC-14 відповідно до IEC 60947-5-1
      AC-15 відповідно до IEC 60947-5-1
      DC-12 відповідно до IEC 60947-5-1
      DC-13 відповідно до IEC 60947-5-1
• Показники надійності безпеки: MTTFd = 399,5 років, B10d = 360000
• Ширина: 35 мм
• Вага нетто: 0,13 кг
• Тип керування: Без тестової кнопки
