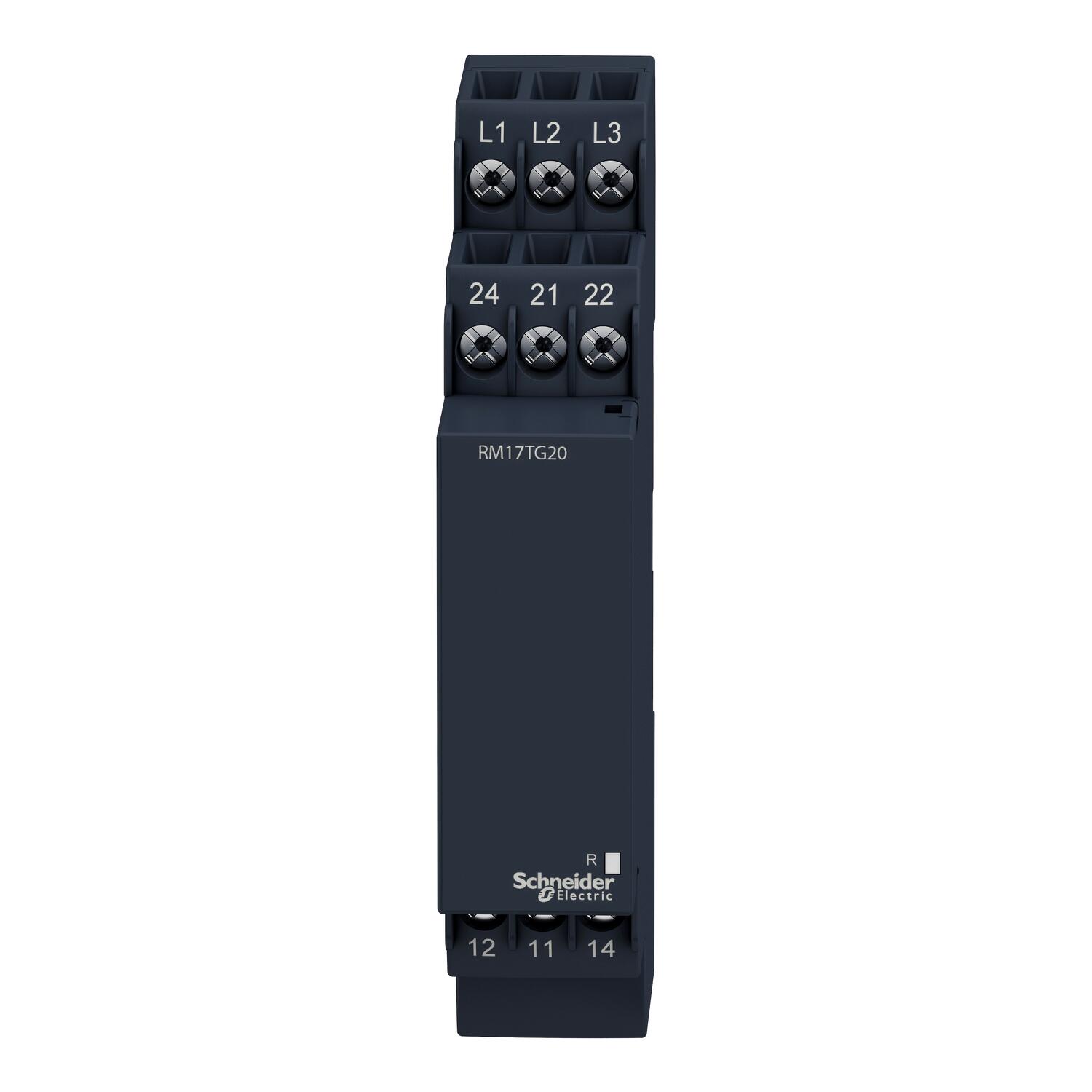

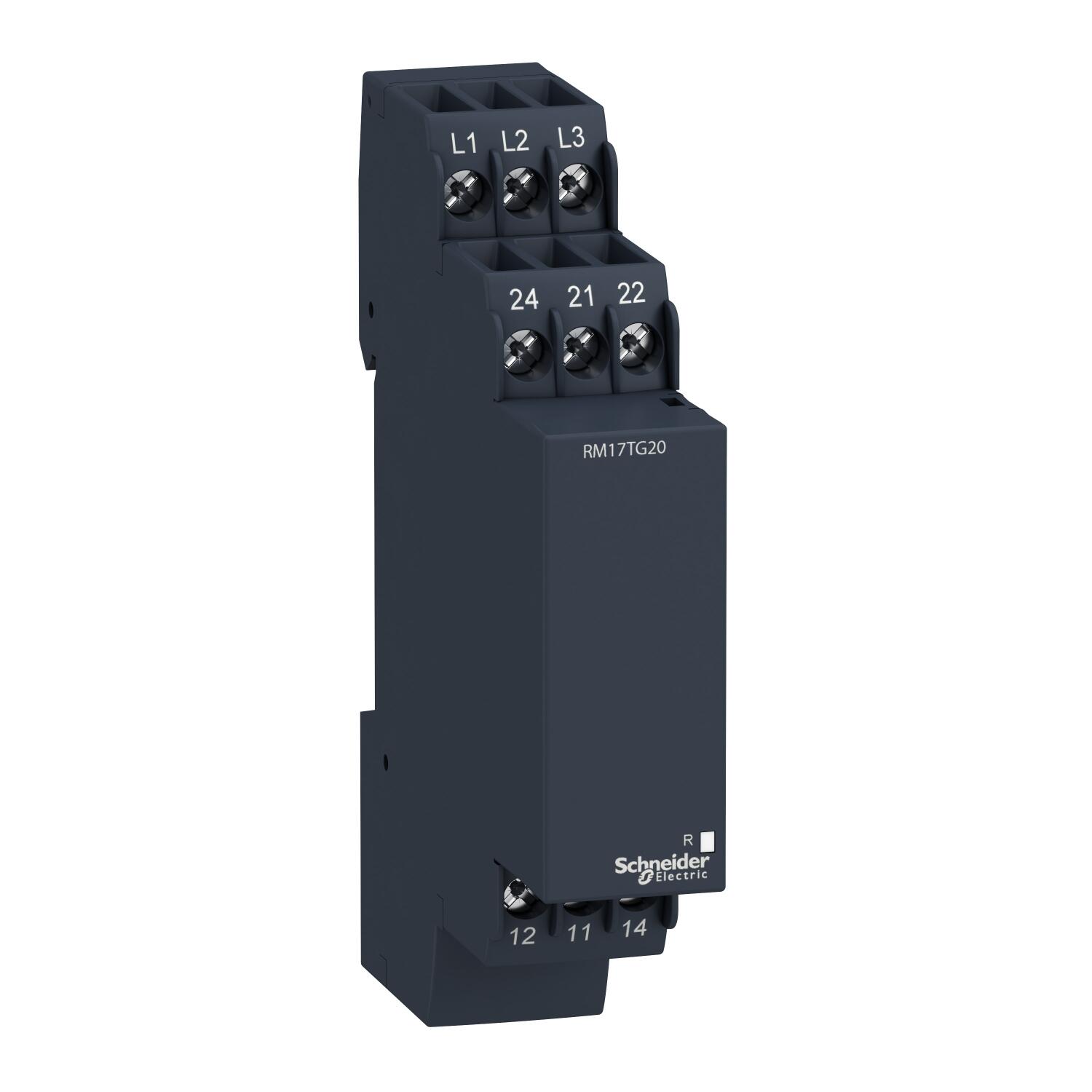

Реле контролю фаз 2CO Schneider ( RM17TG20 )

1. Спрощена конструкція панелі завдяки ширині 17,5 мм, як у 1-полюсного автоматичного вимикача
2. Відчуйте безпрецедентну точність, прогнозне обслуговування та чудовий рівень безпеки.
3. Виріб контролює власне джерело живлення. У разі несправності живлення вихідне реле вимикається.
4. Прозора кришка для захисту налаштувань від несанкціонованого втручання, що зменшує потребу в обслуговуванні
5. Сумісний з широким спектром застосувань, таких як підйомно-транспортне обладнання, пакування, ліфти, тощо.

Реле контролю фаз 2CO Schneider ( RM17TG20 ) основні характеристики​:

• Серія продукту: Реле керування Harmony
• Тип реле: Реле контролю
• Тип виробу або компоненту: 3-фазне реле керування
• Найменування релейного захисту: RM17TG
• Параметри релейного моніторингу: Послідовність фаз. Виявлення обриву фази (обрив 2 або більше фаз)
• Діапазон вимірювань: 208...480 В змінний струм
• Час затримки: Без
• Вихідні контакти: 2 C/O
• Номінальний вихідний струм: 5 А
• Тип контакту та з'єднання: 2 перемикаючі контакти
• Напруга схеми керування: 208...440 В
• Конкретне застосування виробу: Для 3-фазного живлення
• Номінальна напруга живлення: автономний
• Межі напруги живлення: 183…484 В змінний струм
• Максимальна напруга перемикання: 250 В змінний струм, 250 В постійний струм
• Комутаційна здатність ВА: 1250 В·А
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Межі напруги ланцюга керування: - 12 % + 10 % Un
• Споживана потужність ВА: 0…22 В·А на 400 В змінний струм 50 Гц
• Порогова напруга виявлення: < 100 В змінний струм
• Частота схеми керування: 50...60 Гц +/- 10 % частота
• Ліміти вимірювання напруги: 183…484 В змінний струм
• затримка при включенні живлення: 650 мс
• Діапазон напруги: 183...484 В
• Час реакції: <= 130 мс (у разі несправності)
• Опір ізоляції: > 500 МОм на 500 В постійний струм відповідно до МЕК 60255-5 > 500 МОм на 500 В постійний струм відповідно до МЕК 60664-1
• Номінальна напруга ізоляції: 400 В відповідно до МЕК 60664-1
• Частота мережі живлення: 50/60 Гц +/- 10
• Робоче положення: Будь-яка позиція без зниження номінальних характеристик
• Клеми підключення: Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) твердий без кабельного наконечника. Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником. Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Місцева сигналізація: СВІТЛОДІОД (жовтий) for реле увімкнено
• Монтажна опора: Симетрична din-рейка 35 мм відповідно до МЕК 60715
• Електрична зносостійкість: 10000 циклів
• Механічна зносостійкість: 30000000 циклів
• Робоча швидкість: <= 360 операцій/год повне навантаження
• Ширина: 17,5 мм
• Вага нетто: 0,13 кг
• Тип керування: Без тестової кнопки
• Ступінь захисту: IP20 відповідно до МЕК 60529 (Затискачі). IP30 відповідно до МЕК 60529 (корпус)
