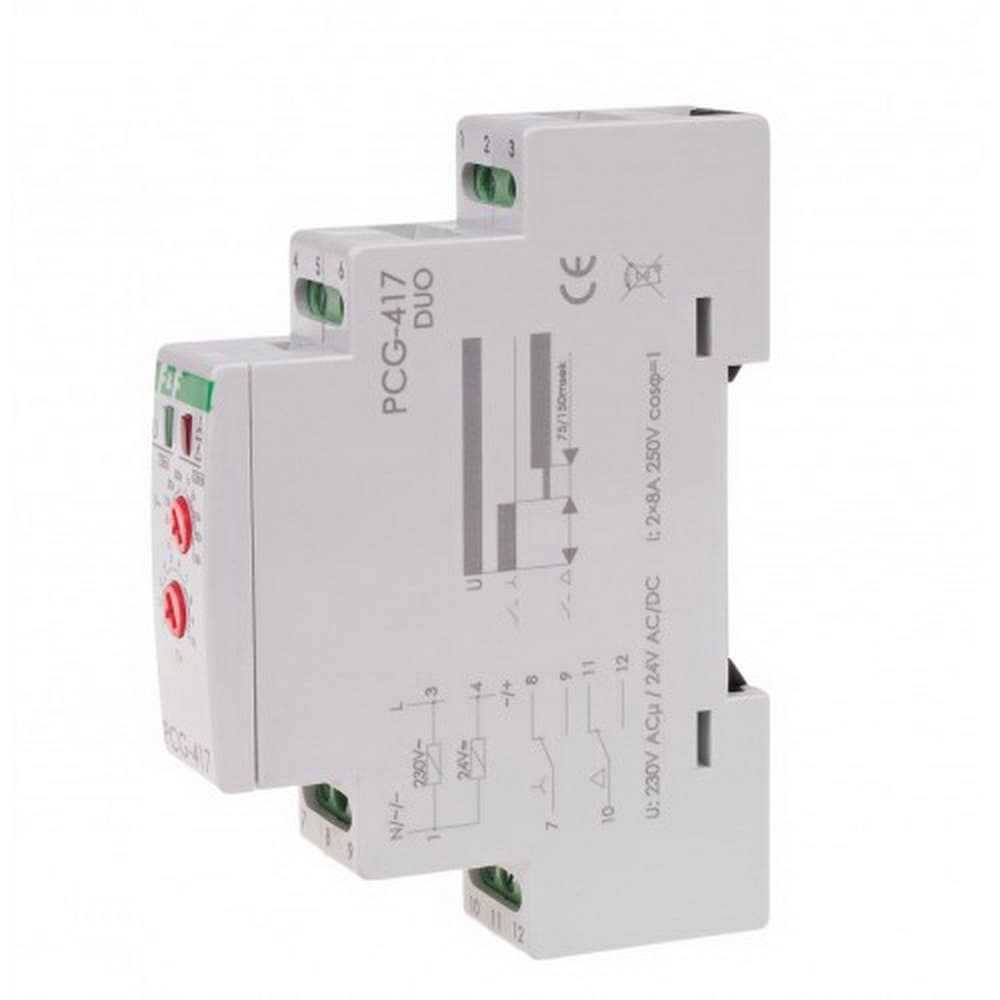

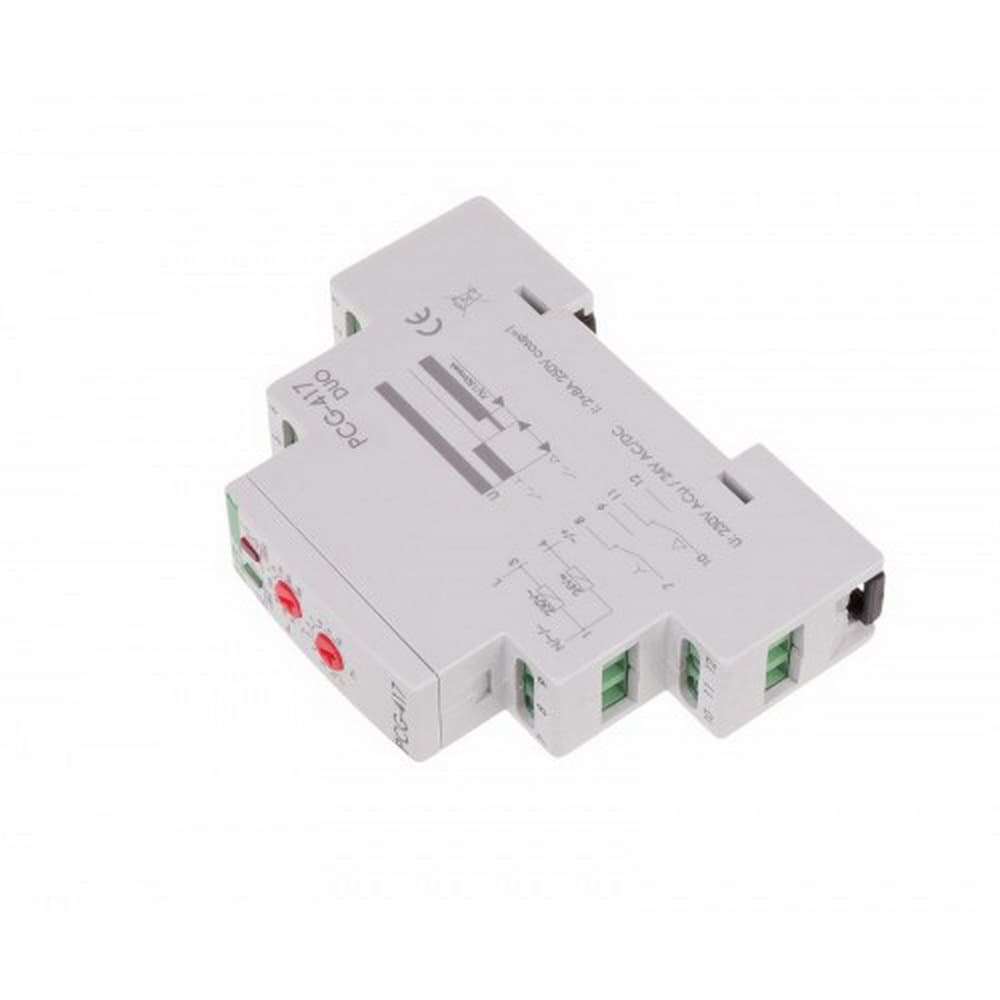

Реле часу PCG-417 DUO 8A UNI F&F ( PCG-417 DUO )

Реле керування PCG-417 DUO служить для керування контакторною системою перемикання “зірка-трикутник”. Два варіанти живлення в одному пристрої: 220 В 50 Гц або 24 В змінної чи постійної напруги.

Дія: реле PCG-417 DUO має спеціальну систему двох електромагнітних реле, яка виключає можливість вмикання двох контакторів одночасно. Кожне реле керує відповідним контактором. У момент перемикання з системи ЗІРКА на систему ТРИКУТНИК першим роз`єднується контактор «зірки», потім є примусова часова перерва, після якої друге реле вмикає систему «трикутника». Після ввімкнення живлення контакти 3-5 замикаються і залишаються в такому стані протягом часу запуску t1. Після закінчення часу t1 контакти 3-5 розмикаються і обидва контакти залишаються розімкненими протягом часу t2. Після закінчення часу t2 замикаються контакти 3-7 і залишаються в такому положенні до моменту вимкнення напруги живлення.
