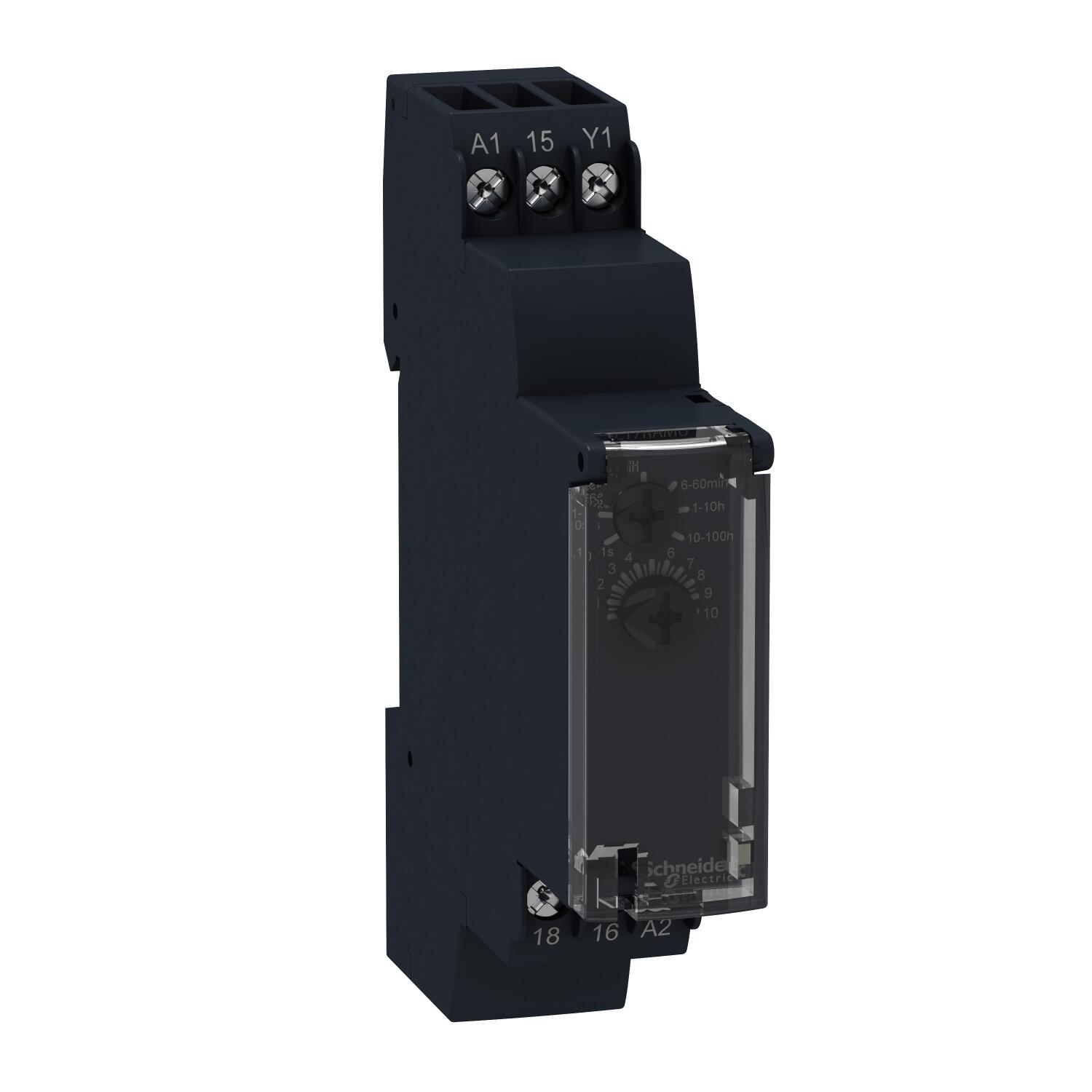

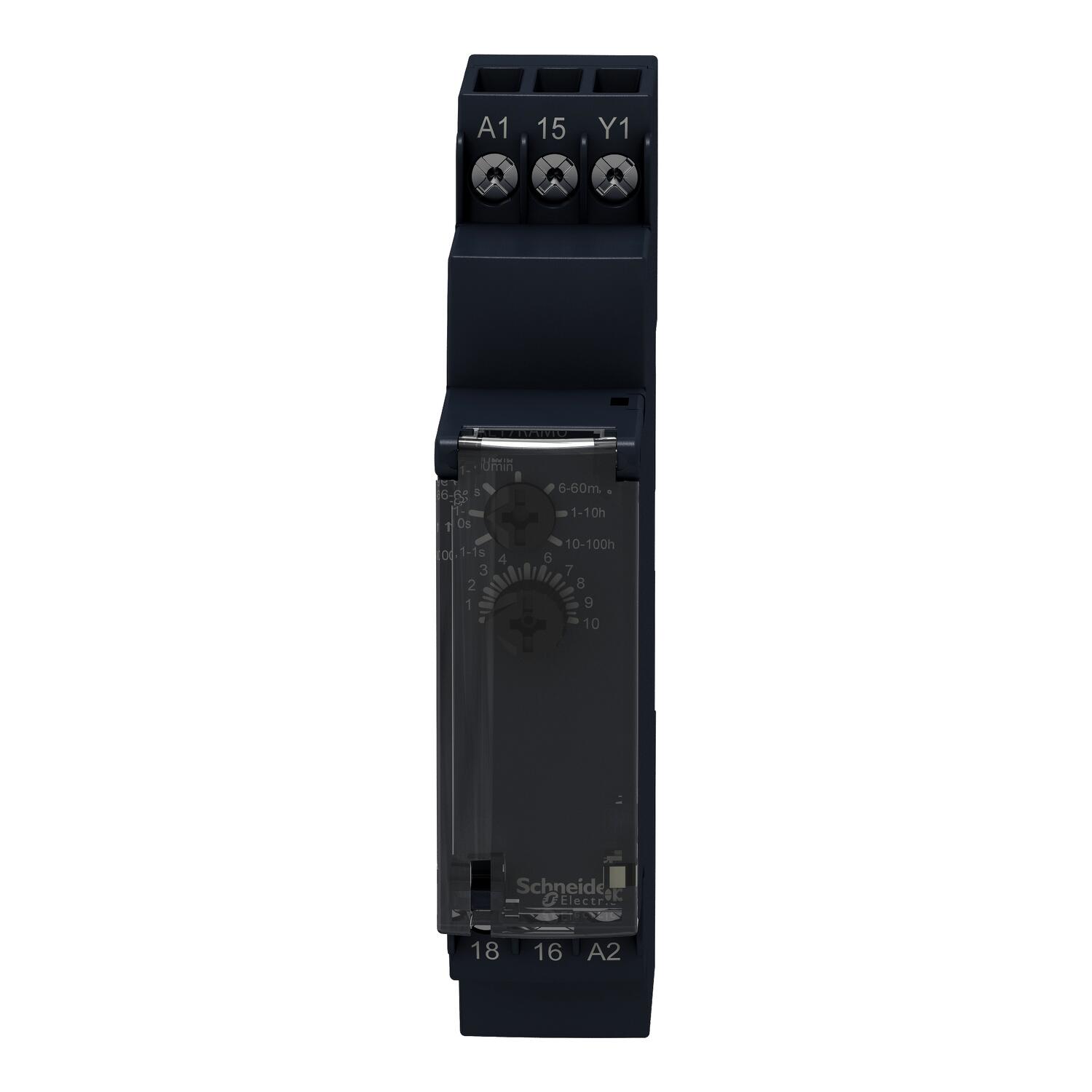

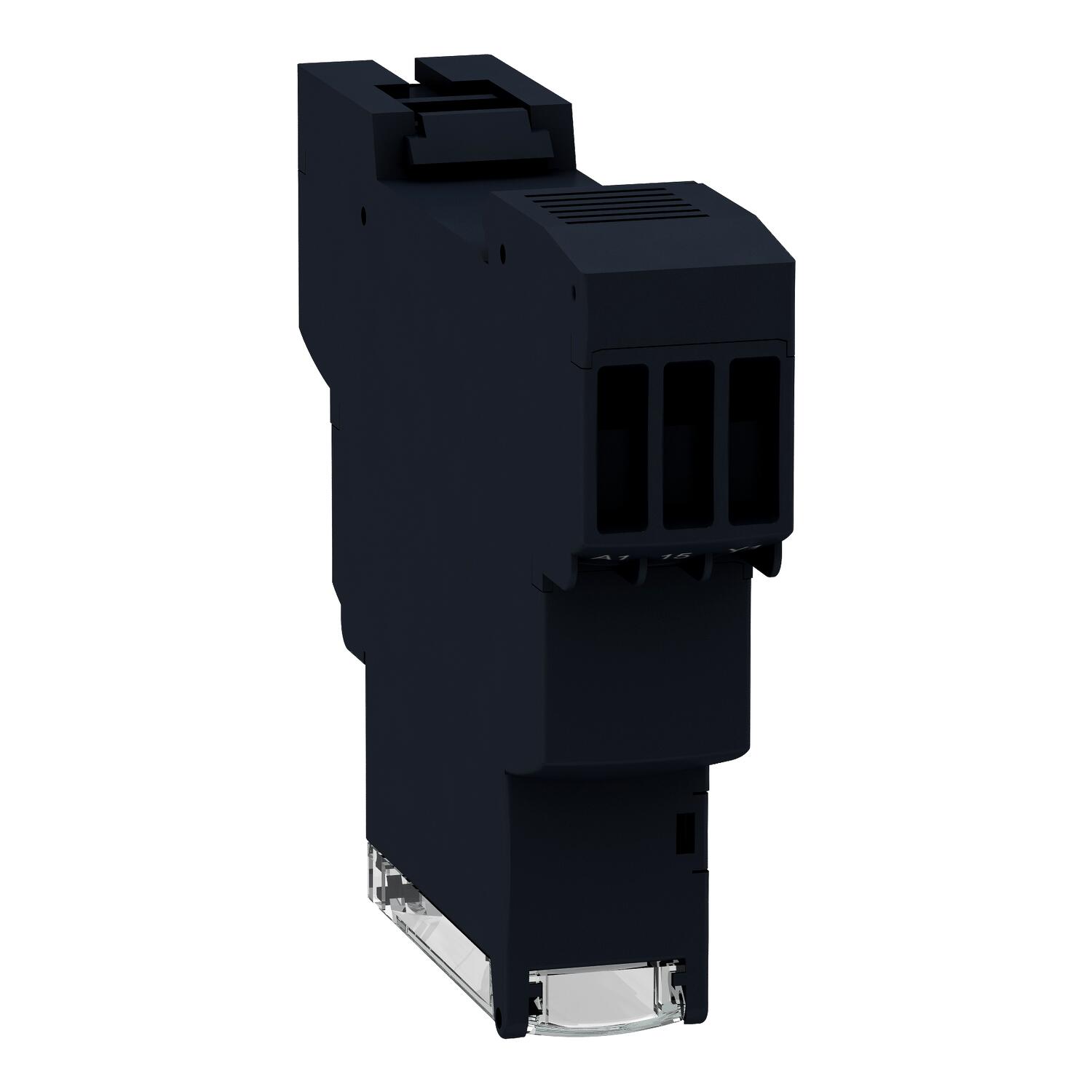

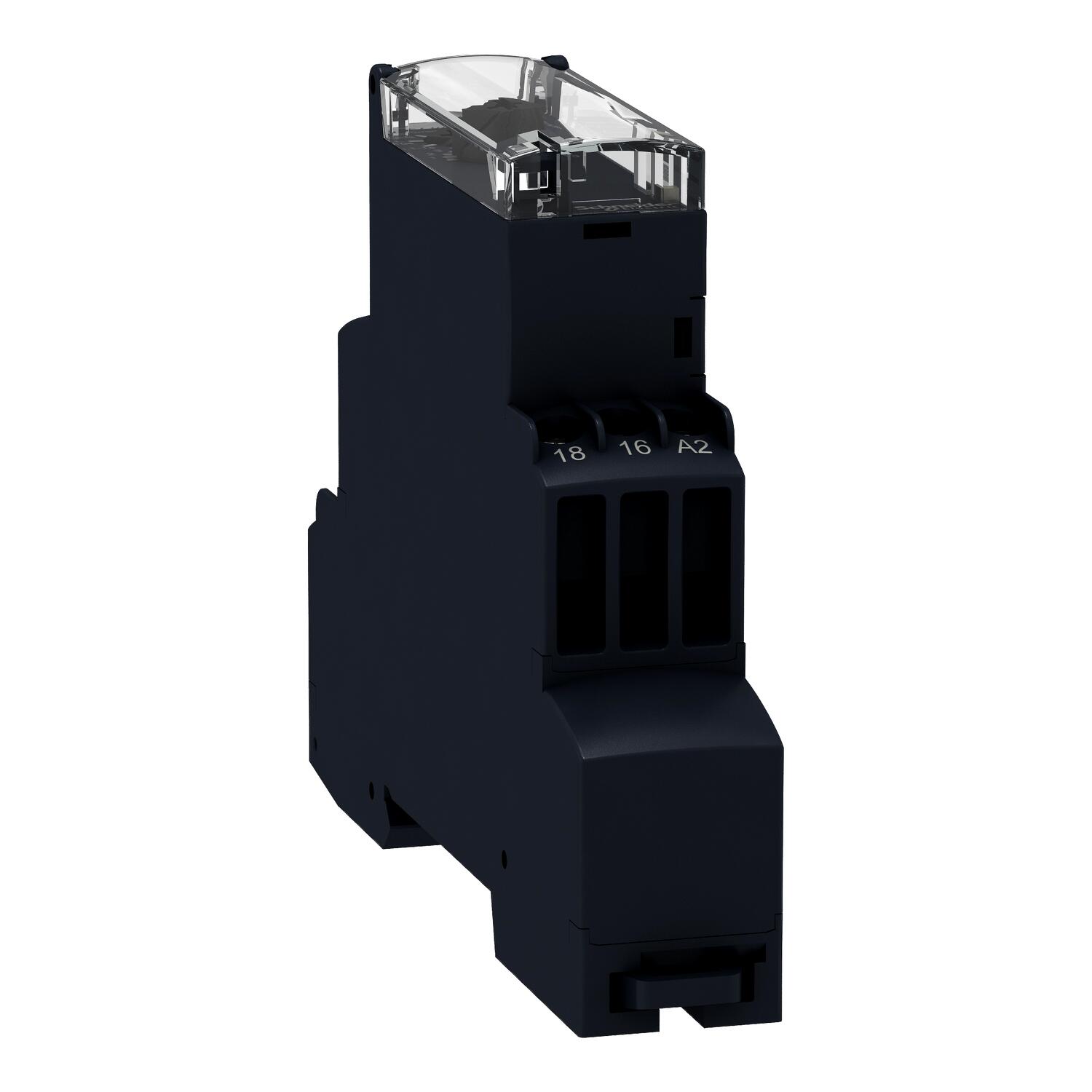

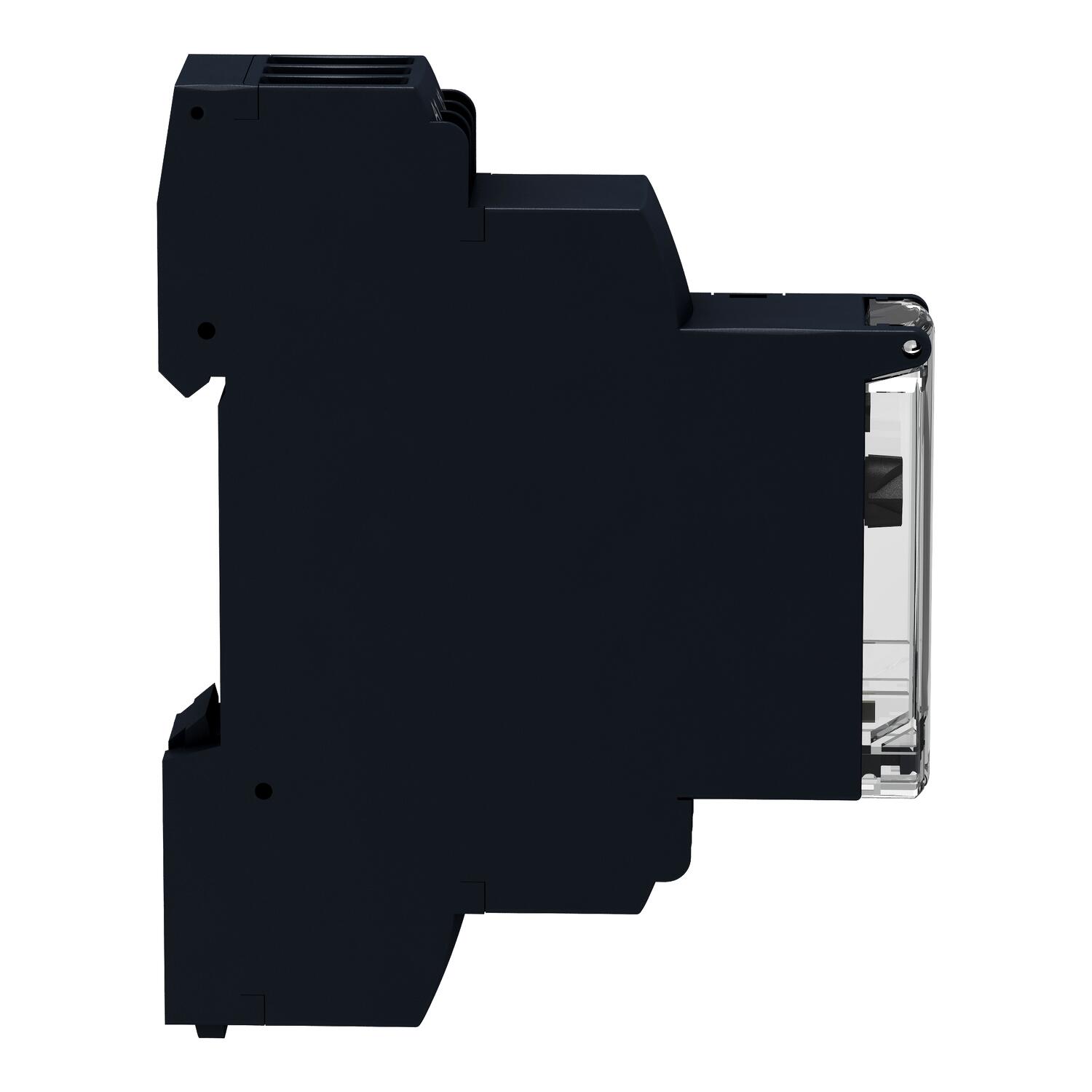

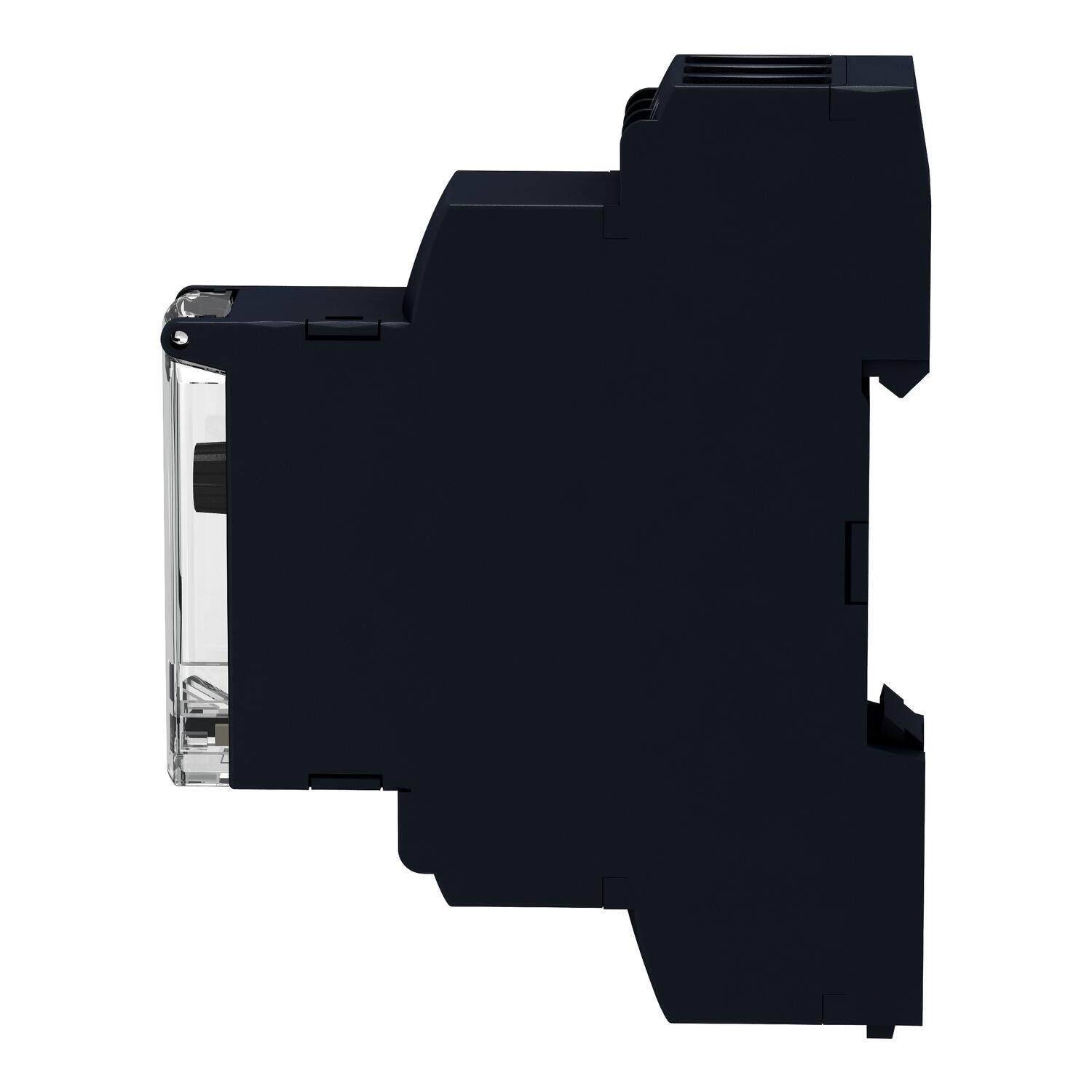

Реле затримки включення Schneider Harmony 24-240V AC 24V DC ( RE17RAMU )

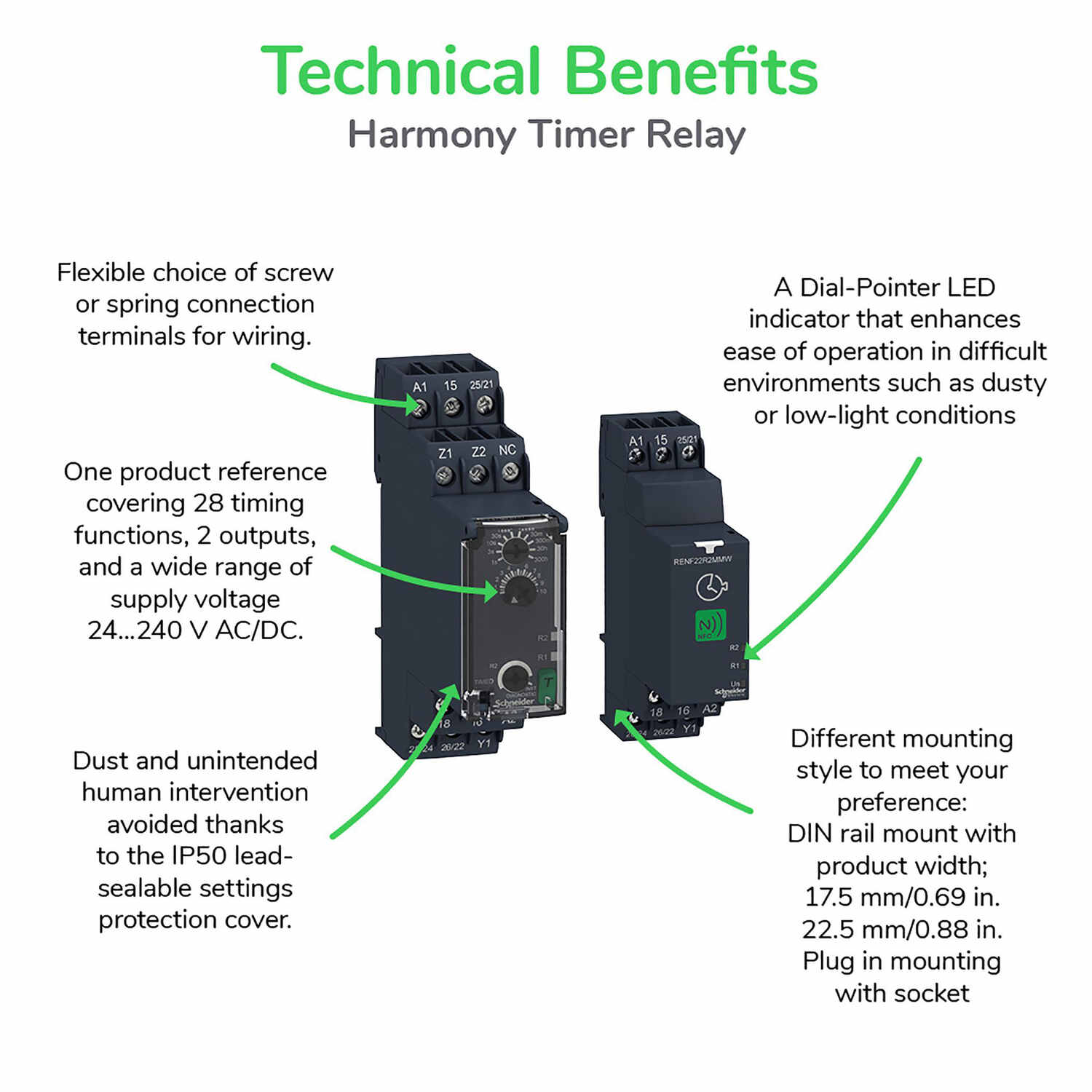

1. Кнопка діагностики для перевірки ланцюга нижче, скорочення часу введення в експлуатацію та усунення несправностей
2. Широкий діапазон часової затримки для регулювання: від 0,01 с до 999 год.
3. Сумісний з широким спектром застосувань: машини, будівлі, водопровідні сегменти та системи опалення, вентиляції, тощо
4. Безпрецедентна точність, прогнозне обслуговування та підвищений рівень безпеки.
5. Гнучкий вибір гвинтових або пружинних клем для підключення.

Реле затримки включення Schneider Harmony 24-240V AC 24V DC ( RE17RAMU ) основні характеристики:

• Серія продукту: Harmony Таймерні реле
• Тип дискретного виходу: Реле
• Тип виробу або компоненту: Модульне реле часу
• Ширина: 17,5 мм
• Назва пристрою: RE17R
• Тип витримки часу: Затримка увімкнення живлення
• Діапазон затримки часу: 1...10 хв, 10...100 год, 0.1...1с, 6...60 с, 6...60 хв, 1...10 с, 1...10 год
• Тип контакту та з'єднання: 1 перемикаючий контакт
• Матеріал контакту: Без кадмію
• Висота: 90 мм
• Глибина: 72 мм
• Тип керування: Селекторний перемикач Лицьова панель
• [Us]:  номінальна напруга живлення: 24...240 В змінний струм 50/60 Гц, 24 В постійний струм
• Діапазон напруги: 0.85...1.1 Us
• Частота мережі живлення: 50...60 Гц +/- 5 %
• Відпускання вхідної напруги: 10 В
• Клеми підключення: Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) твердий без кабельного наконечника. Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника. Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником. Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником
• Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
• Матеріал корпусу: Полікарбонат
• Стабільність та повторюваність характерис: +/- 0.5 % відповідно до МЕК 61812-1
• Відхилення температури: +/- 0.05 %/°C
• Відхилення напруги: +/- 0.2 %/В
• Налаштування точності витримки часу: +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1
• Тип затримки часу: Затримка увімкнення живлення - A- Реле затримки увімкнення живлення. Затримка увімкнення живлення - At- Реле затримки ввім.з функцією паузи/сумування (Y1).
• Тривалість імпульсу сигналу керування: 100 мс з паралельним навантаженням постійно 30 мс постійно
• Опір ізоляції: 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1
• Інтегральний час: 120 мс після зняття напруги постійно
• Коефіціент роботи під навантаженням: 100 %
• Споживана потужність [ВА]: 0…32 В·А на 240 В змінний струм
• Максимальна споживана потужність [Вт]: 0,6 Вт в 24 В постійний струм
• Мінімальний струм перемикання: 10 мА на 5 В постійний струм
• Максимальний струм перемикання: 8 А змінний/постійний струм
• Максимальна напруга перемикання: 250 В змінний струм
• Відключаюча здатність: 2000 В·А
• Робоча частота: 10 Гц
• Електрична зносостійкість: 100000 циклів для резистивного навантаження (8 А на 250 В змінний струм максимум)
• Механічна зносостійкість: 10000000 циклів
• Електрична міцність ізоляції: 2,5 кВ 1 mA/1 хвилина 50 Гц відповідно до МЕК 61812-1
• [Uimp]:  номінальна імпульсна витримувана напру: 5 кВ впродовж 1.2/50 мкс
• Затримка ввімкнення: 100 мс
• Довжина між двома провідними частинами: 4 кВ/3 відповідно до МЕК 60664-1
• Монтажне положення: Будь-яке положення щодо нормальної вертикальної площини монтажу
• Монтажна опора: 35 мм DIN-рейка відповідно до МЕК 60715
• Місцева сигналізація: Світлодіодний індикатор для постійно: реле увімкнене, відлік часу не ведеться. Світлодіодний індикатор 80 % ON and 20 % OFF для блимає: триває відлік часу. Світлодіодний індикатор 5 % увімкнено та 95 % вимкнено для pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L)
• Доступна функція: A- Реле затримки увімкнення живлення-1 перемикаючий контакт. At- Реле затримки ввім.з функцією паузи/сумування (Y1)-1 перемикаючий контакт
• Вага: 0,07 кг
• Тип керування: Без тестової кнопки
• Кількість функцій: 2
• Тип витримки часу: A, At
• Функціональність: Витримка часу на увімкнення
• Код сумісності: RE17
