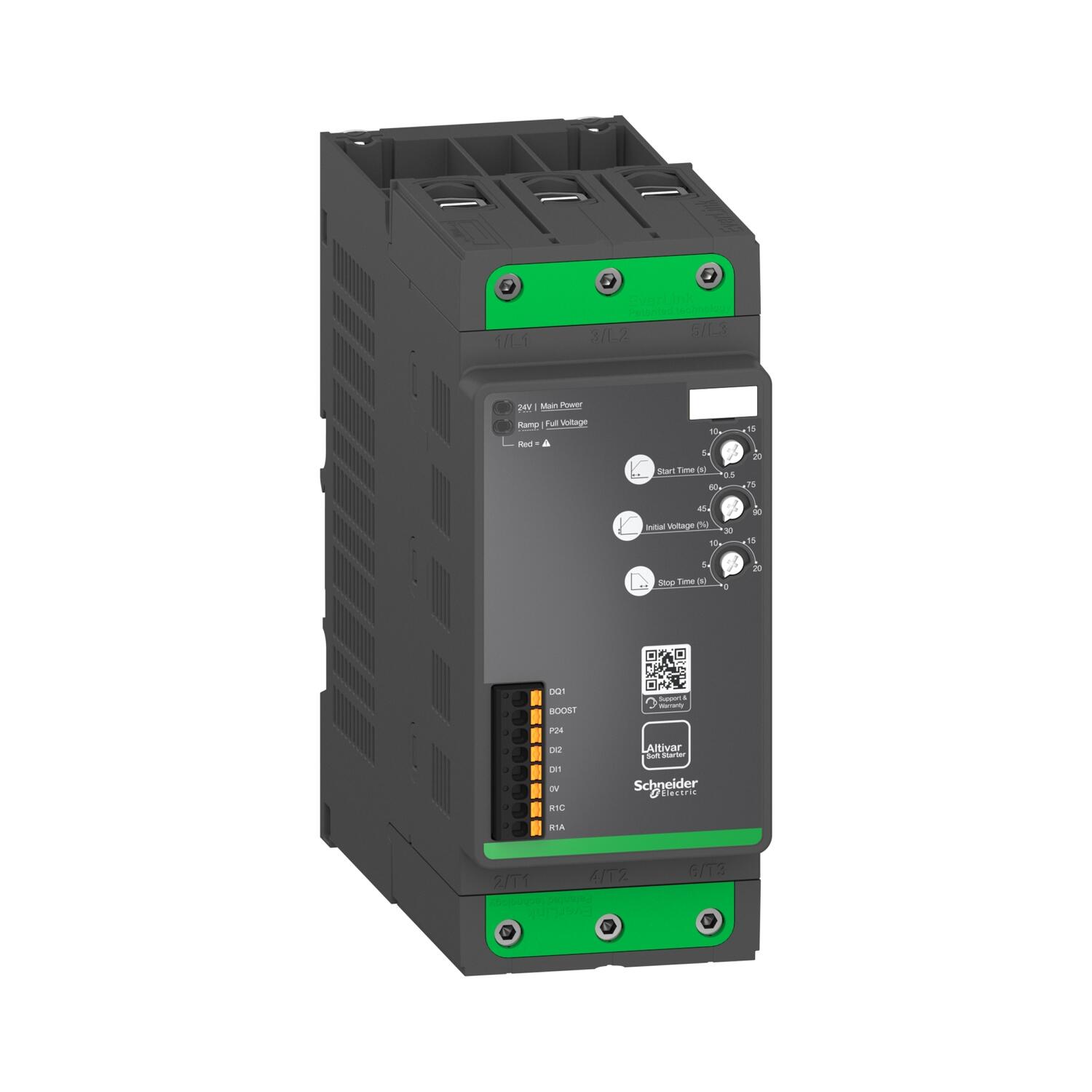

Пристрій плавного пуску Schneider ATS130 80A 200-480В ( ATS130N2D80LT )

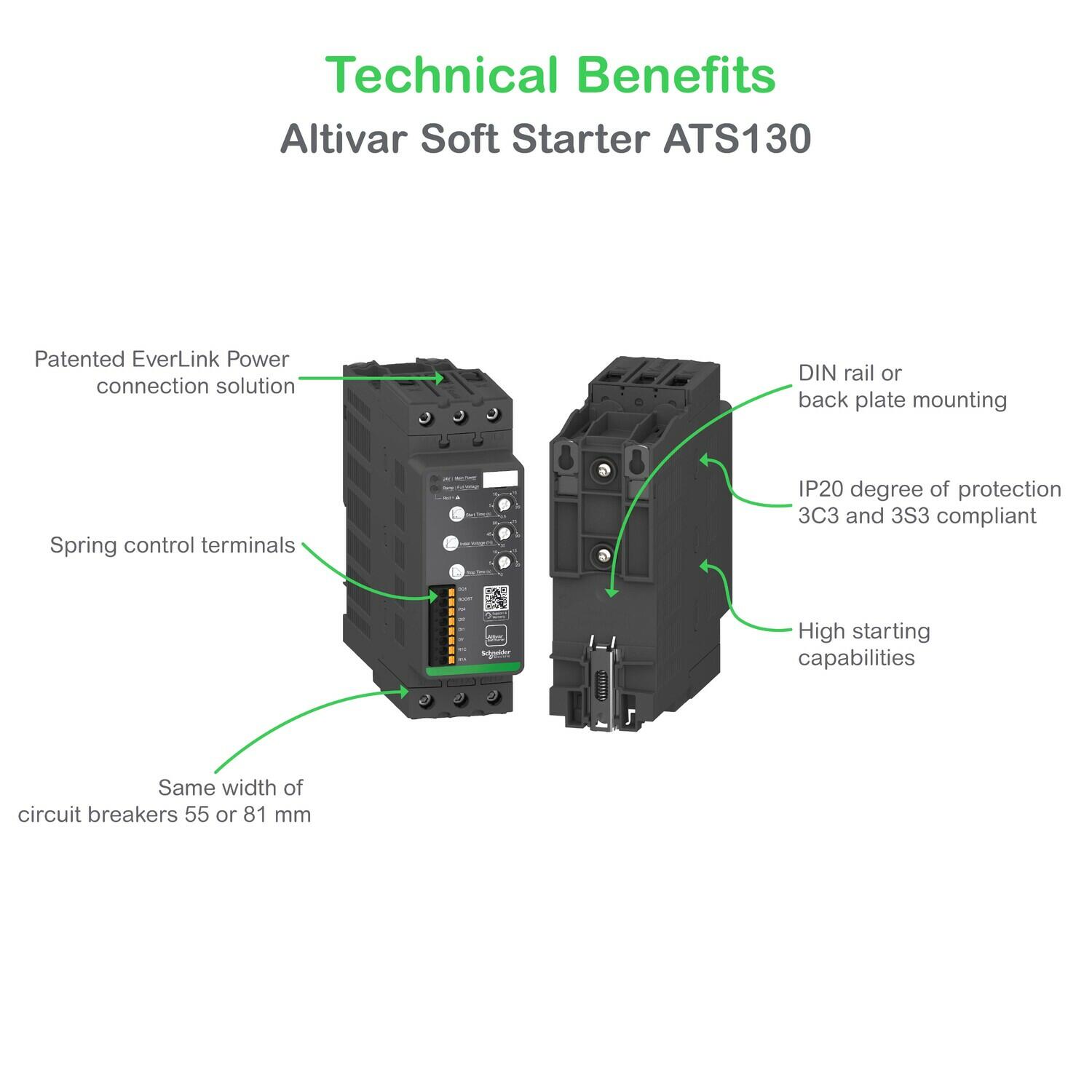

Цей пристрій плавного пуску відноситься до серії Altivar Soft Starter ATS130, які призначені для пуску і зупинки асинхронних двигунів, що живляться від мережі від 200 до 480 В. При номінальному робочому струмі 80 А в нормальному режимі він живить двигун потужністю від 22 до 45 кВт в залежності від напруги мережі. Компактний, він забезпечує механічну та електричну гнучкість при проектуванні панелей керування. ATS130 не потребує профілактичного обслуговування і дозволяє оптимізувати керування двигуном, особливо в поєднанні з автоматичним вимикачем двигуна TeSys Deca. Він розроблений з силовими клемами Everlink і пружинними клемами керування, які дозволяють уникнути щорічного підтягування проводів. Цей пристрій плавного пуску має таку ж ширину (80 мм), як і автоматичний вимикач двигуна TeSys Deca габарит 4; він дозволяє створити пристрій плавного пуску двигуна ATS130. Його розміри складають 80 мм (ширина) x 180 мм (глибина) x 222 мм (висота), а вага - 2,06 кг. Пристрій плавного пуску Altivar ATS130 призначений для керування насосами, вентиляторами, компресорами, конвеєрами та іншими простими механізмами. Він відповідає стандарту IEC/EN60947-4-1 і має сертифікати CE, EAC, UKCA, CCC і RCM. Є можливість встановити на ATS130 комплект для кріплення автоматичного вимикача двигуна TeSys Deca або охолоджувальний вентилятор, щоб збільшити кількість пусків на годину. Пристрої плавного пуску ATS130 можна встановлювати за задню панель або на DIN-рейці, бік-о-бік, і вони адаптовані до шаф глибиною 200 мм. Пристрої плавного пуску Altivar ATS130 не потребують профілактичного обслуговування і підвищують ефективність під час проектування, виробництва та введення в експлуатацію. Ця серія відповідає стандарту Ecolabel Green Premium, розроблена з урахуванням екологічних міркувань, що виходять за рамки чинних директив і правил, відповідно до вимог RoHS і REACH.

Пристрій плавного пуску Schneider ATS130 80A 200-480В ( ATS130N2D80LT ) основні характеристики:

• Серія продукту: Пристрій плавного пуску Altivar ATS130
• Тип виробу або компоненту: Пристрій плавного пуску (ППП)
• Призначення продукту: Асинхронні двигуни
• Конкретне застосування виробу: Прості машини та механізми
• Назва пристрою: ATS130
• Кількість фаз мережі: 3 фази
• Категорія застосування: AC-53A
• Напруга живлення Ue: 200..480 У - 15...10 %
• Частота джерела живлення: 50...60 Гц +/- 5 Гц
• [Ie]:  номінальний робочий струм: 80 А in line (при <40 °C)
• Коефіцієнт обслуговування при Ie: 100
• Контроль крутного моменту: Ні
• Ступінь захисту IP: IP20
• Потужність двигуна [кВт]: 22 кВт в 230 В нормальний режим роботи, 45 кВт в 400 В нормальний режим роботи, 45 кВт в 440 В нормальний режим роботи
• Потужність двигуна [к.с.]: 25 л.с. в 200 В нормальний режим роботи, 25 л.с. в 208 В нормальний режим роботи, 30 л.с. в 230 В нормальний режим роботи, 60 л.с. в 460 В нормальний режим роботи, 60 л.с. в 480 В нормальний режим роботи
• Профіль струму перевантаження: 300 % тобто протягом 5 с
• Коефіціент роботи під навантаженням: 70%
• Робочі цикли/годину: 25 циклів/год
• Мінімальний струм двигуна: 20 % тобто
• Підключення пристрою: У черзі
• Напруга ланцюга керування [Us]: 24 В постійний струм +/- 10 %
• Контрольна потужність: 21,6 Вт під час запуску та зупинки, 3 Вт у сталому режимі
• Вбудований захист двигуна від перевантажен: Ні
• Тип захисту: Обрив фази: мережа. Тепловий захист: пускач. Помилка обходу: пускач. Керуюча напруга Us: пускач
• Специфікація втрати потужності [In]: 80 А
• Втрати потужності не залежать від статично: 3 Вт
• Втрати потужності на пристрій залежно від с: 16 Вт
• Втрата потужності під час запуску: 512 Вт 300 % Так
• [Uc]:  напруга схеми керування: 24 В постійний струм
• Кількість дискретних входів: 3
• Тип дискретного входу: (DI) цифровий вхід, 10 кОм, (DI2) цифровий вхід, 10 кОм, (BOOST) цифровий вхід, 10 кОм
• Сумісність входів: дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2
• Логіка дискретних входів: Digital input при Стані 0: 0...< 5 В та <= 0,2 мА при Стані 1: > 13 В, >= 0,5 мА
• Кількість релейних виходів: 1
• Тип релейного виходу: Релейні виходи R1A, R1C нормально відкритий
• Мінімальний струм перемикання: 2,5 мА в 24 В постійний струм для релейні виходи
• Кількість дискретних виходів: 1
• Тип дискретного виходу: Непрограмований цифровий вихід DQ1 <= 30 В 200 мА
• Тип дисплея: 1 світлодіод (зелений) для контролю потужності під напругою, 1 світлодіод (жовтий і червоний) для фаз роботи двигуна, помилок
• Наявність дисплея: Ні
• Робоче положення: Вертикальний +/- 30 градусів

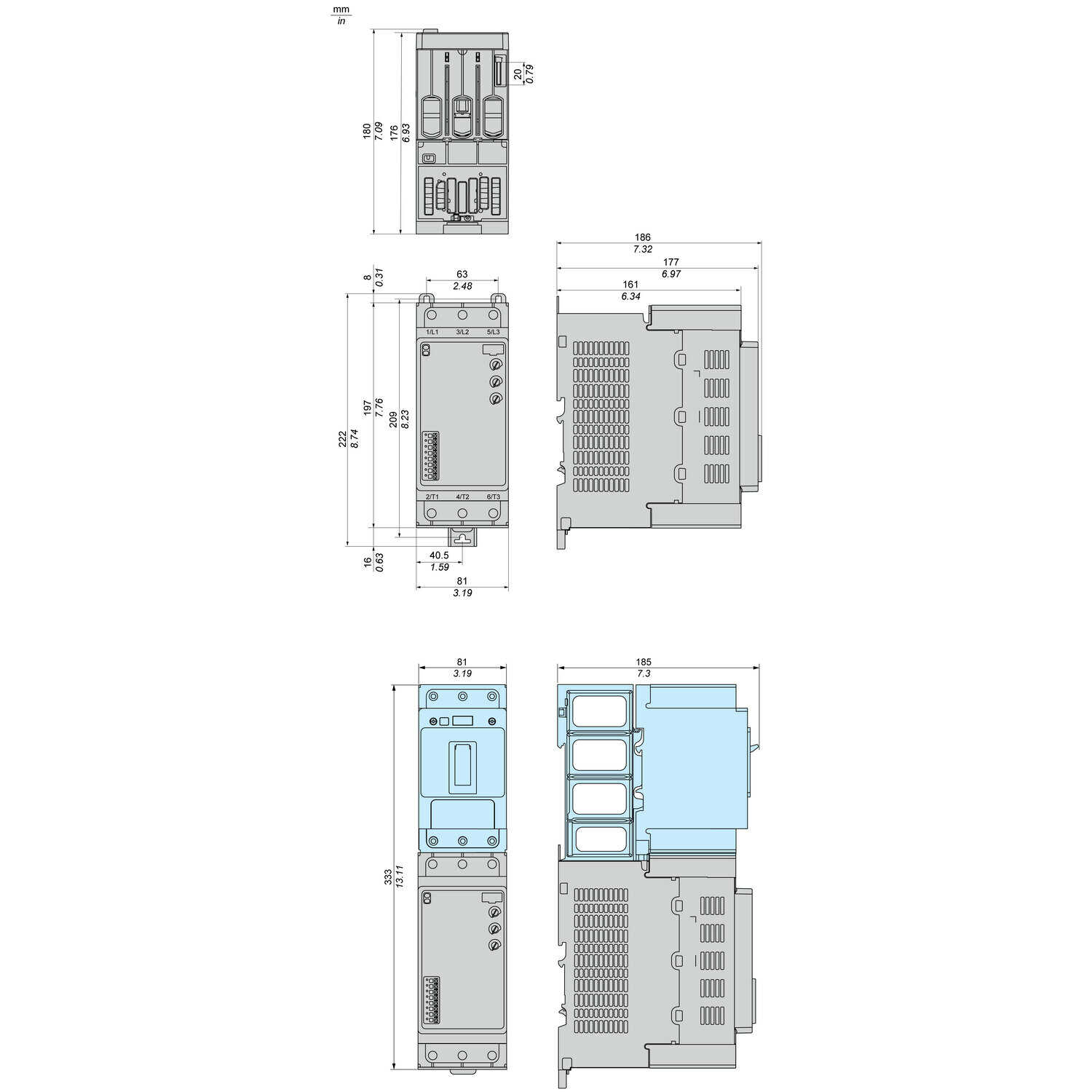

• Висота: 197 мм
• Ширина: 81 мм
• Глибина: 180 мм
• Вага: 2,3 кг

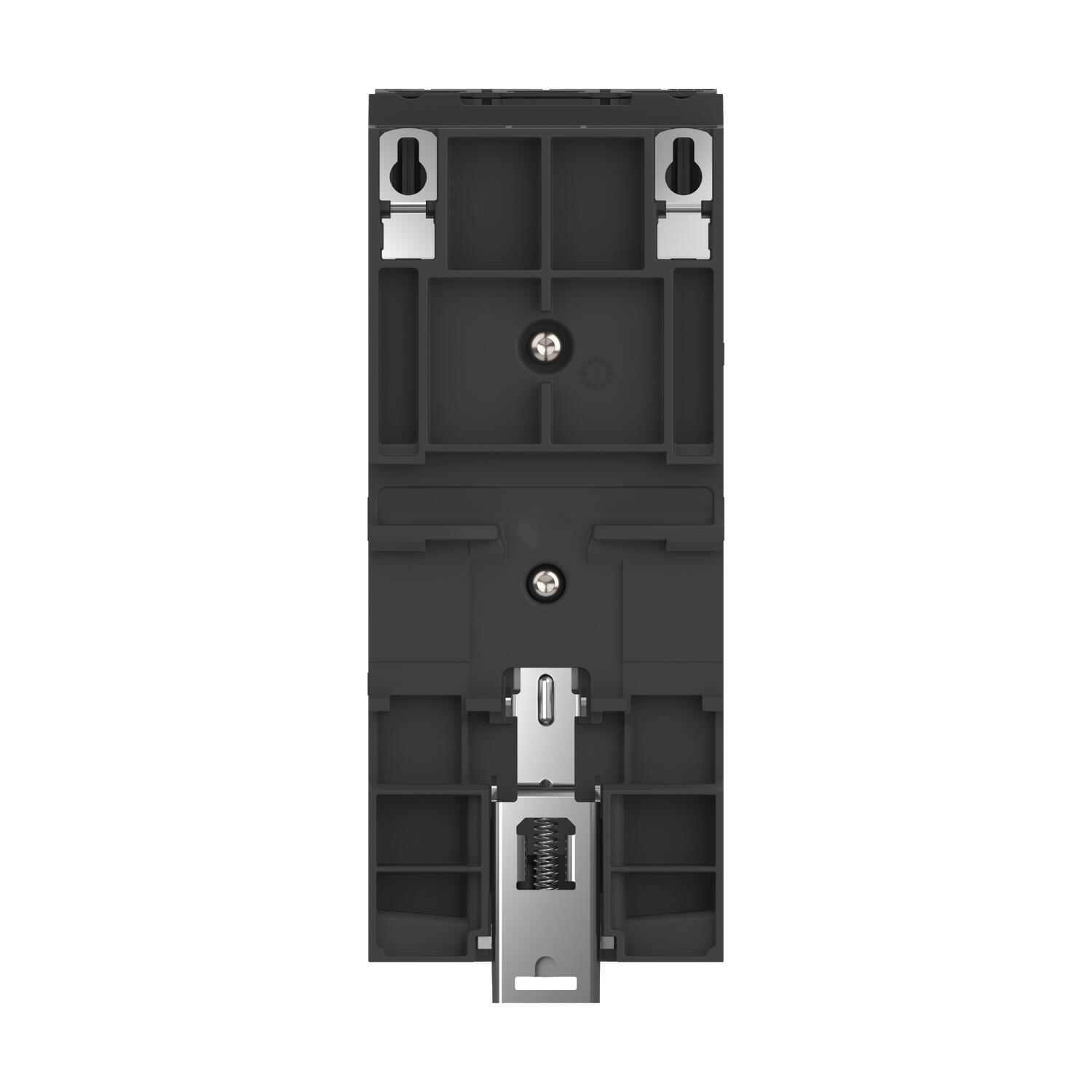

• Для встановлення на стандартні рейки: Так
• Доступна функція: Підвищення напруги уповільнення
