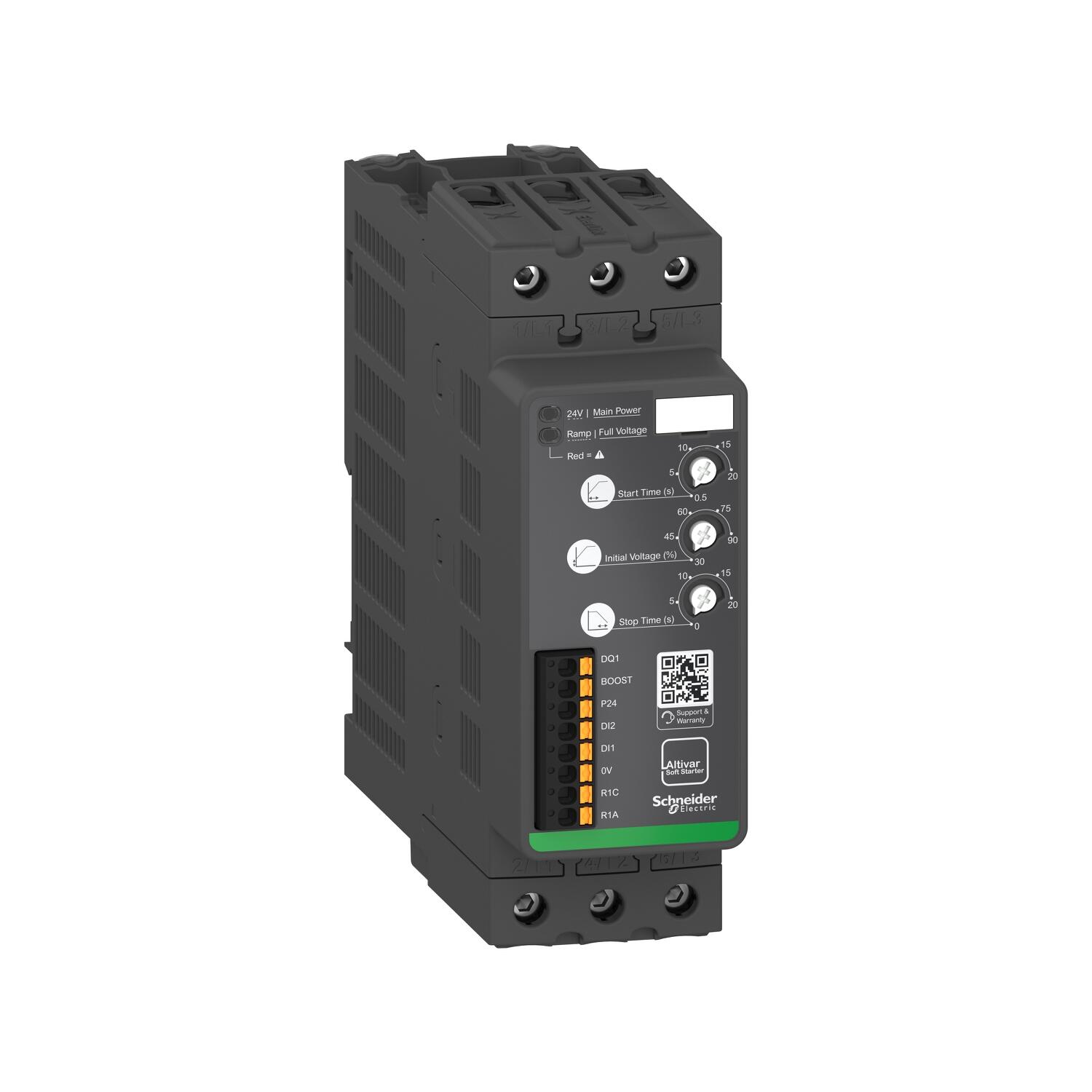

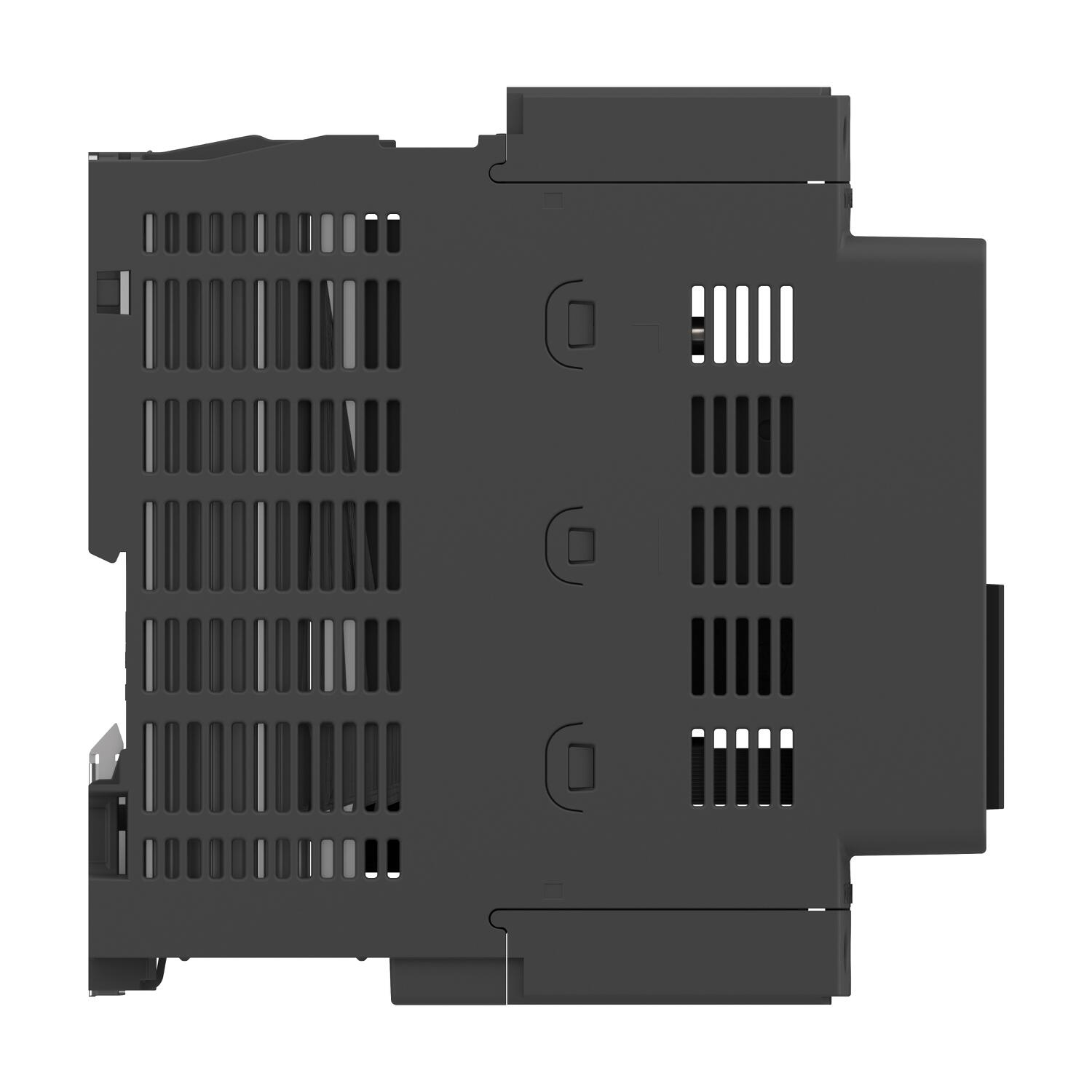

Пристрій плавного пуску Schneider ATS130 73A 200-480 В ( ATS130N2D73LT )

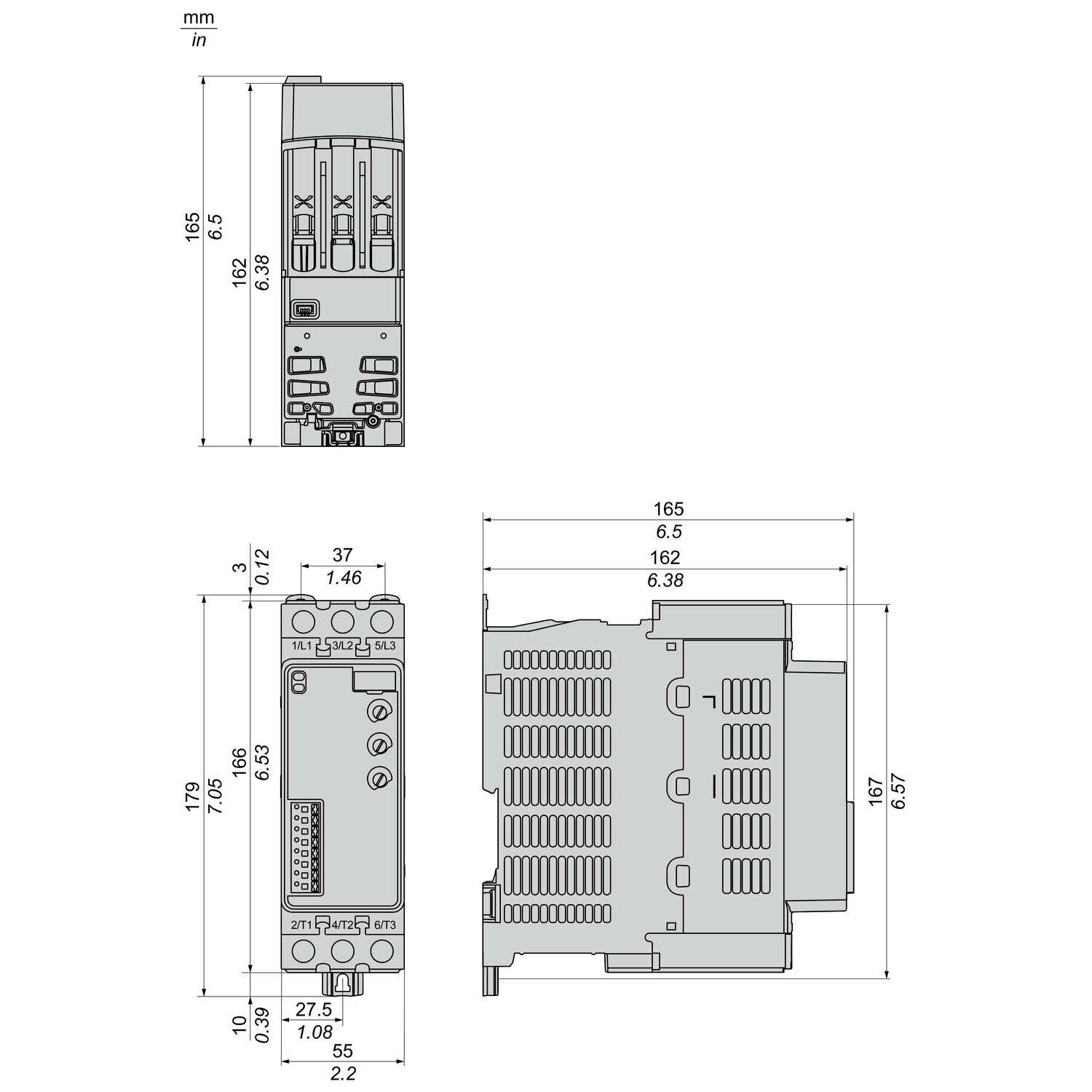

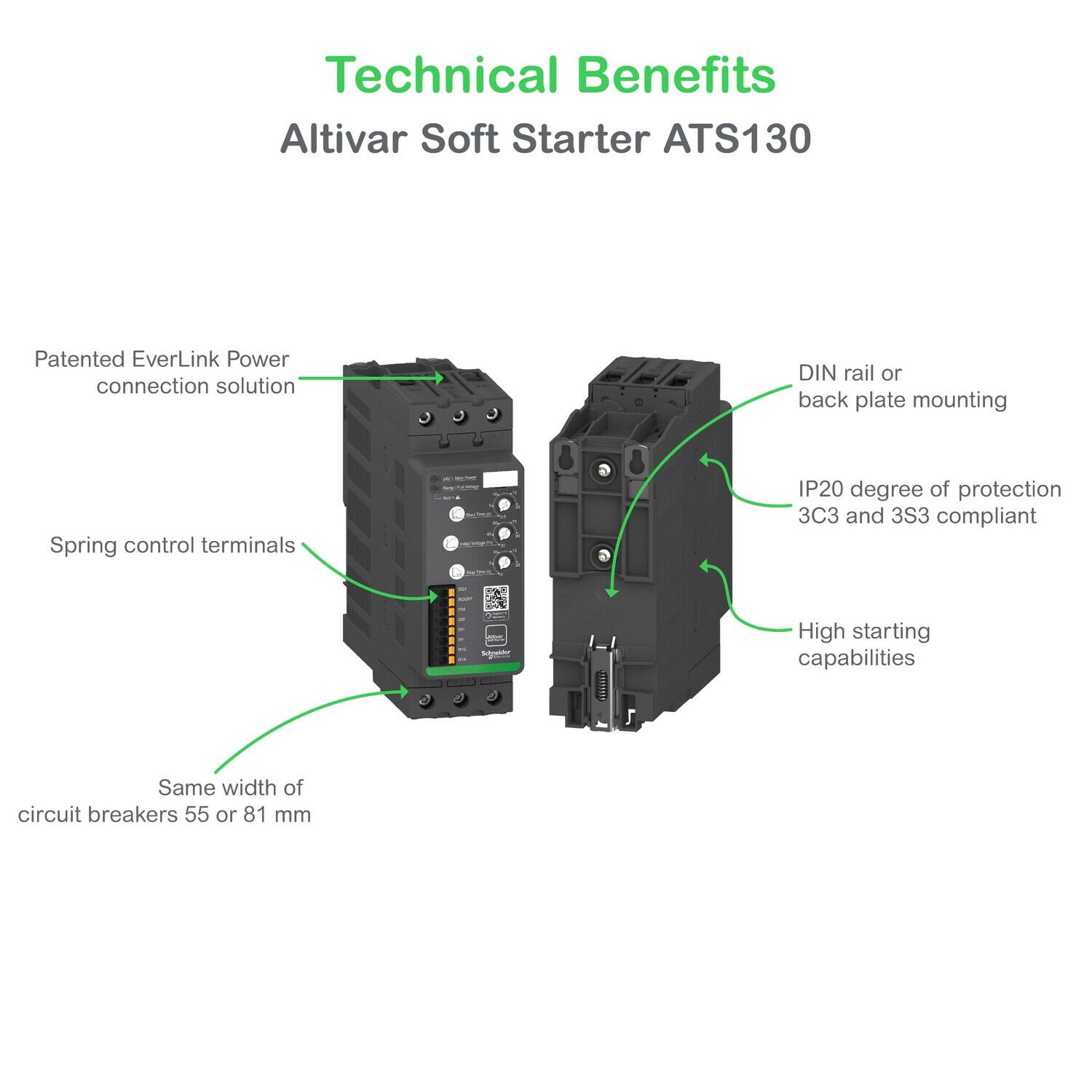

Цей пристрій плавного пуску відноситься до серії Altivar Soft Starter ATS130, які призначені для пуску і зупинки асинхронних двигунів, що живляться від мережі від 200 до 480 В. При номінальному робочому струмі 73 А в нормальному режимі він живить двигун потужністю від 22 до 45 кВт в залежності від напруги мережі. Компактний, він забезпечує механічну та електричну гнучкість при проектуванні панелей керування. ATS130 не потребує профілактичного обслуговування і дозволяє оптимізувати керування двигуном, особливо в поєднанні з автоматичним вимикачем двигуна TeSys Deca. Він розроблений з силовими клемами Everlink і пружинними клемами керування, які дозволяють уникнути щорічного підтягування проводів. Цей пристрій плавного пуску має таку ж ширину (55 мм), як і автоматичний вимикач двигуна TeSys Deca габарит 3; він дозволяє створити пристрій плавного пуску двигуна ATS130. Його розміри складають 55 мм (ширина) x 165 мм (глибина) x 179 мм (висота), а вага - 1,26 кг. Пристрій плавного пуску Altivar ATS130 призначений для керування насосами, вентиляторами, компресорами, конвеєрами та іншими простими механізмами. Він відповідає стандарту IEC/EN60947-4-1 і має сертифікати CE, EAC, UKCA, CCC і RCM. Є можливість встановити на ATS130 охолоджувальний вентилятор, щоб збільшити кількість пусків на годину. Пристрої плавного пуску ATS130 можна встановлювати за задню панель або на DIN-рейці, бік-о-бік, і вони адаптовані до шаф глибиною 200 мм. Пристрої плавного пуску Altivar ATS130 не потребують профілактичного обслуговування і підвищують ефективність під час проектування, виробництва та введення в експлуатацію. Ця серія відповідає стандарту Ecolabel Green Premium, розроблена з урахуванням екологічних міркувань, що виходять за рамки чинних директив і правил, відповідно до вимог RoHS і REACH.

Пристрій плавного пуску Schneider ATS130 73A 200-480 В ( ATS130N2D73LT ) основні характеристики:

• Серія продукту: Пристрій плавного пуску Altivar ATS130
• Тип виробу або компоненту: Пристрій плавного пуску (ППП)
• Призначення продукту: Асинхронні двигуни
• Конкретне застосування виробу: Прості машини та механізми
• Назва пристрою: ATS130
• Кількість фаз мережі: 3 фази
• Категорія застосування: AC-53A
• Напруга живлення Ue: 200..480 У - 15...10 %
• Частота джерела живлення: 50...60 Гц +/- 5 Гц
• [Ie]:  номінальний робочий струм: 73 А in line (при <40 °C)
• Коефіцієнт обслуговування при Ie: 100
• Контроль крутного моменту: Ні
• Ступінь захисту IP: IP20
• Потужність двигуна [кВт]: 22 кВт в 230 В нормальний режим роботи, 37 кВт в 400 В нормальний режим роботи, 45 кВт в 440 В нормальний режим роботи
• Потужність двигуна [к.с.]: 20 л.с. в 200 В нормальний режим роботи, 20 л.с. в 208 В нормальний режим роботи, 25 л.с. в 230 В нормальний режим роботи, 50 л.с. в 460 В нормальний режим роботи, 50 л.с. в 480 В нормальний режим роботи
• Профіль струму перевантаження: 300 % тобто протягом 5 с
• Коефіціент роботи під навантаженням: 70%
• Робочі цикли/годину: 10 циклів/год
• Мінімальний струм двигуна: 20 % тобто
• Підключення пристрою: У черзі
• Напруга ланцюга керування [Us]: 24 В постійний струм +/- 10 %
• Контрольна потужність: 21,6 Вт під час запуску та зупинки, 3 Вт у сталому режимі
• Вбудований захист двигуна від перевантажен: Ні
• Тип захисту: Обрив фази: мережа, Тепловий захист: пускач, Помилка обходу: пускач, Керуюча напруга Us: пускач
• Специфікація втрати потужності [In]: 73 А
• Втрати потужності не залежать від статично: 3 Вт
• Втрати потужності на пристрій залежно від с: 20 Вт
• Втрата потужності під час запуску: 454 Вт 300 % Так
• [Uc]:  напруга схеми керування: 24 В постійний струм
• Кількість дискретних входів: 3
• Тип дискретного входу: (DI) цифровий вхід, 10 кОм, (DI2) цифровий вхід, 10 кОм, (BOOST) цифровий вхід, 10 кОм
• Сумісність входів: дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2
• Кількість релейних виходів: 1
• Тип релейного виходу: Релейні виходи R1A, R1C нормально відкритий
• Мінімальний струм перемикання: 2,5 мА в 24 В постійний струм для релейні виходи
• Кількість дискретних виходів: 1
• Тип дискретного виходу: Непрограмований цифровий вихід DQ1 <= 30 В 200 мА
• Тип дисплея: 1 світлодіод (зелений) для контролю живлення під напругою, 1 світлодіод (жовтий і червоний) для фаз роботи двигуна, помилок
• Наявність дисплея: Ні
• Робоче положення: Вертикальний +/- 30 градусів
• Висота: 166 мм
• Ширина: 55 мм
• Глибина: 165 мм
• Вага: 1,3 кг

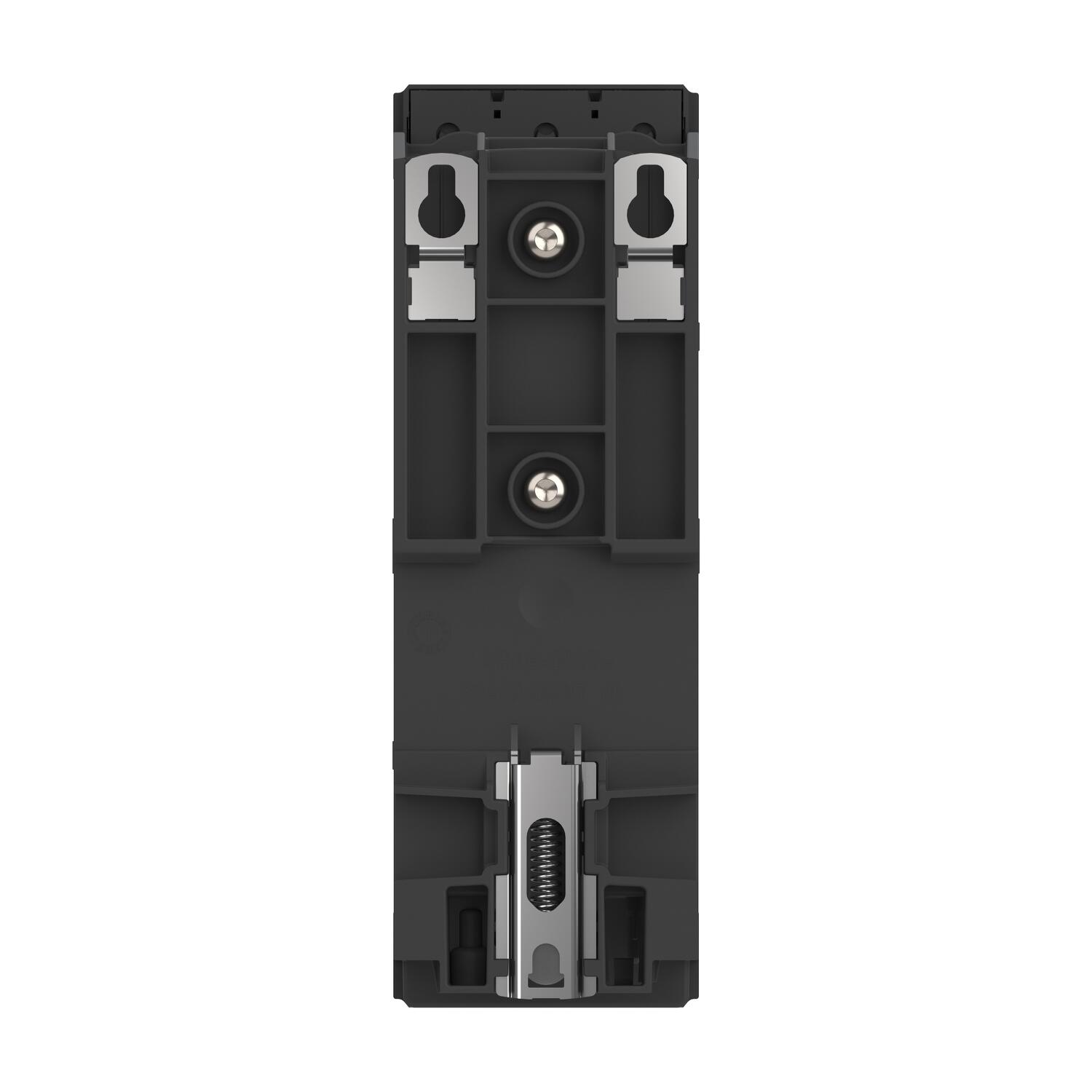

• Для встановлення на стандартні рейки: Так
• Доступна функція: Підвищення напруги уповільнення
