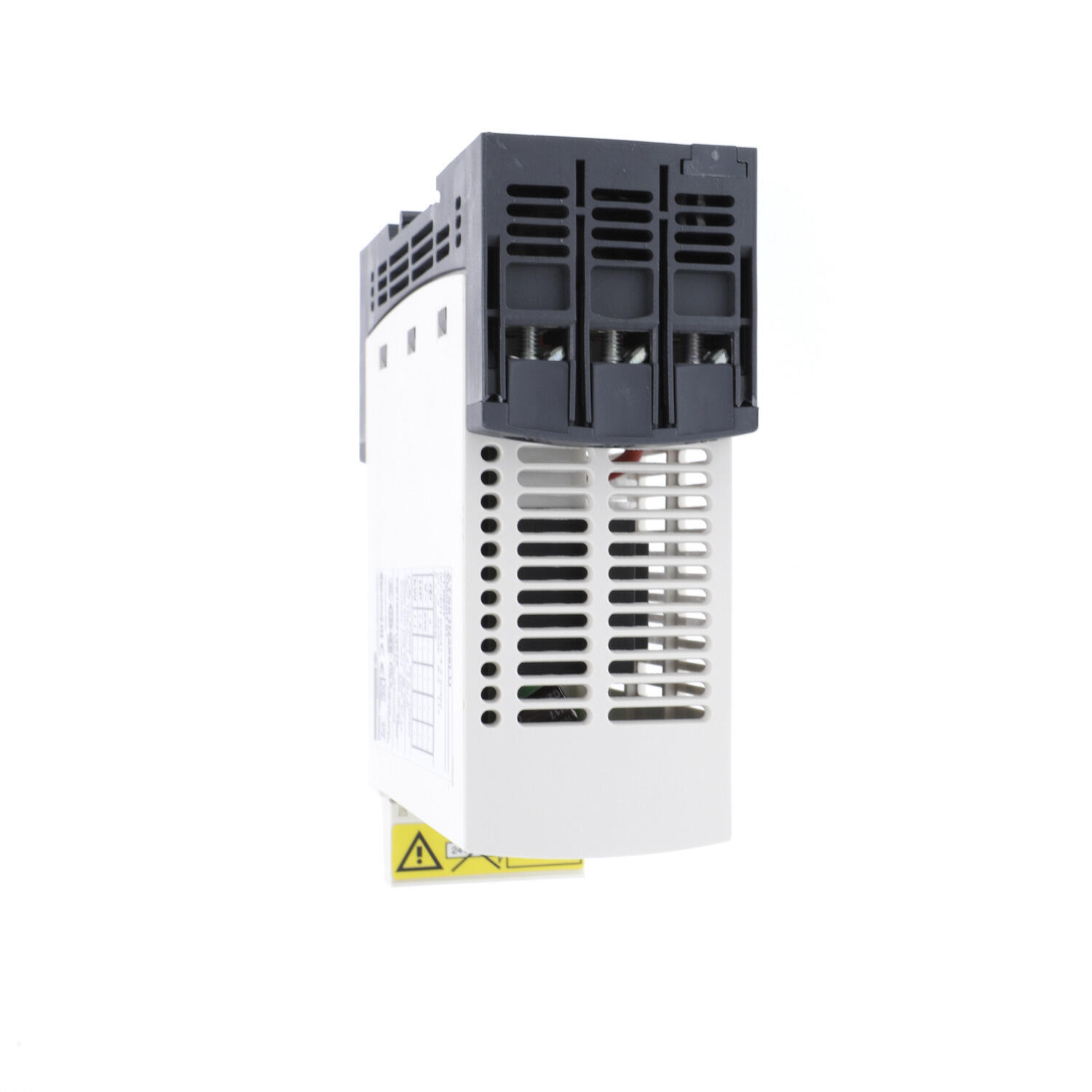

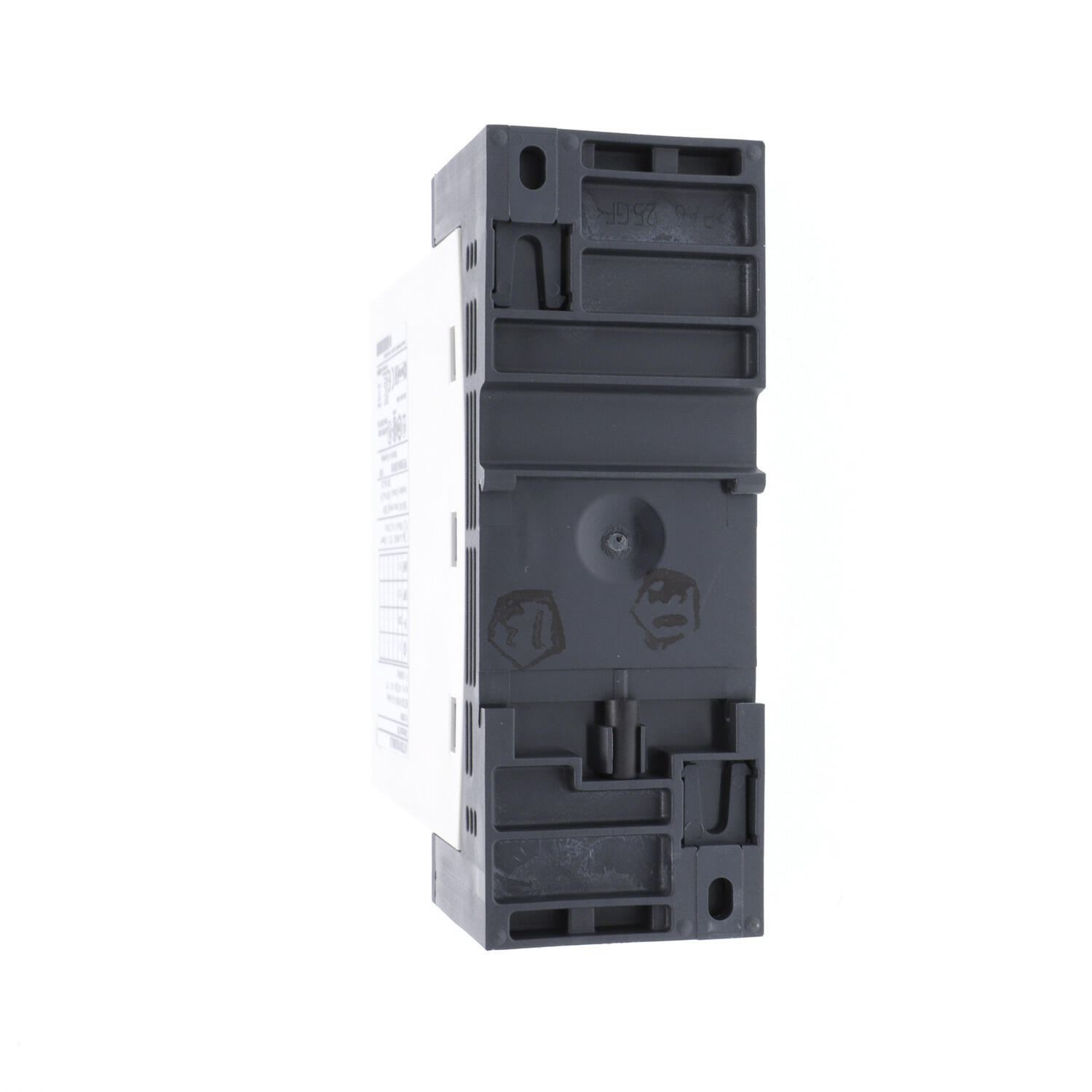

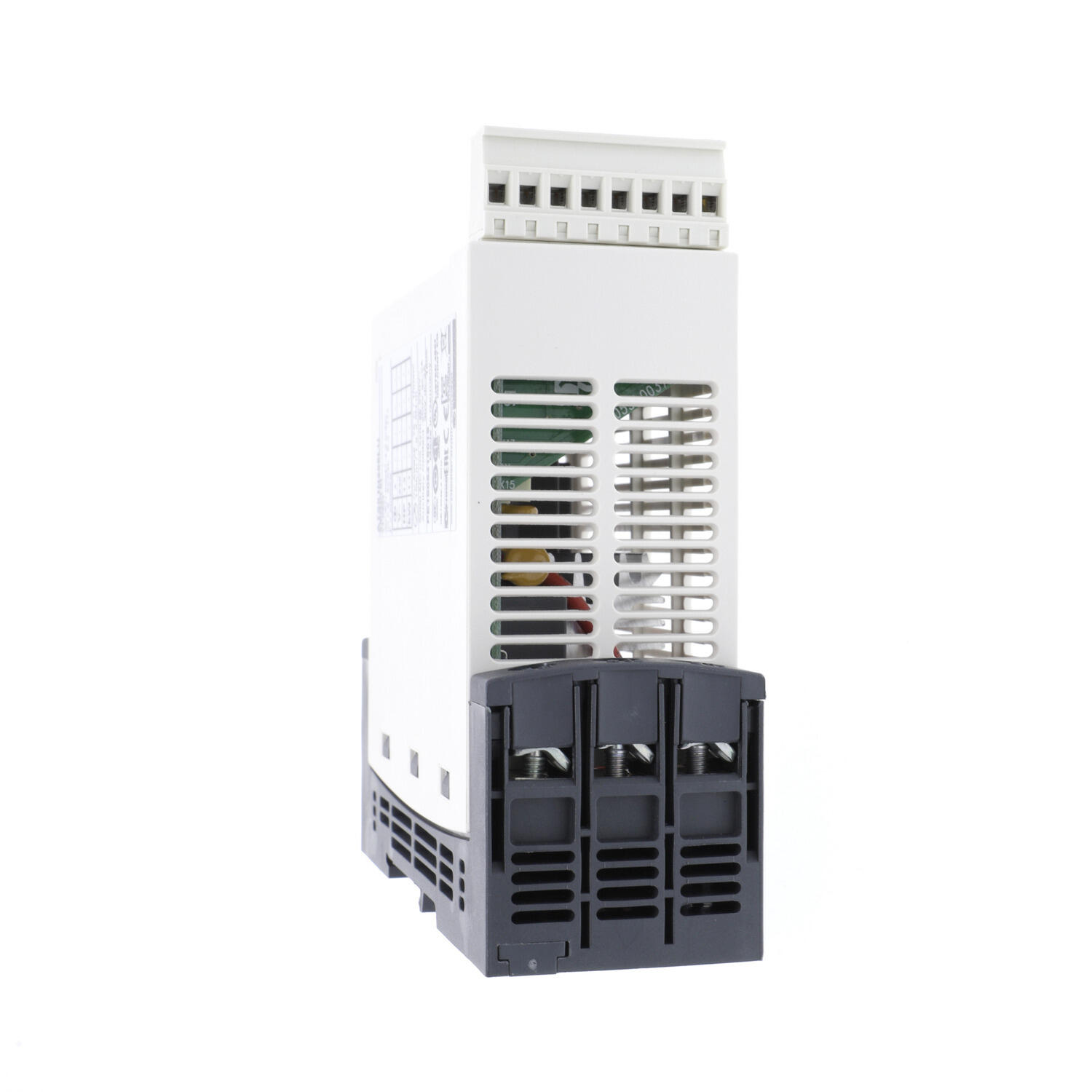

Пристрій плавного пуску Schneider ATS01 9A 400В ( ATS01N209QN )

Пристрій плавного пуску Altistart 01 монтується на DIN-рейку і може живити 3-фазні асинхронні двигуни з номінальним струмом до 9 А. Altistart 01 можна використовувати для двигунів номінальною потужністю до 1,5 кВт або 2 к.с. для 3-фазного живлення (від 200 до 240 В змінного струму). Цей Пристрій Плавного Пуску, що монтується на DIN-рейку, призначений для плавного запуску простих машин, таких як конвеєри, стрічкові конвеєри, насоси, вентилятори, компресори, автоматичні двері та ворота, невеликі крани та машини з ремінним приводом. Його ширина 45 мм, що робить його одним з найменших пристроїв плавного пуску на ринку, який можна встановити майже скрізь. Він оснащений вбудованим байпасом, що знижує рівень шуму і зменшує тепловіддачу. Лише 2 параметра, які легко налаштовуються. Забезпечує плавний запуск, уникаючи механічних навантажень тим самим подовжуючи їх термін служби.

 Пристрій плавного пуску Schneider ATS01 9A 400В ( ATS01N209QN ) основні характеристики:

• Серія продукту: Altistart 01
• Тип виробу або компоненту: Пристрій плавного пуску (ППП)
• Конкретне застосування виробу: Прості машини та механізми
• Назва пристрою: ATS01
• Кількість фаз мережі: 3 фази
• [Us]:  номінальна напруга живлення: 380..415 В - 10...10 %
• Потужність двигуна [кВт]: 4 кВт, 3 фази при 380..415 В
• Номінальний струм пускача IcL: 9 А
• Споживання струму: 45 A при номінальному навантаженні
• Тип пуску: Пуск у режимі регулювання напруги
• Розсіювана потужність [Вт]: 4 Вт при повному навантаженні та в кінці запуску, 94 Вт у перехідному стані
• Спосіб збірки: З тепловідвідним радіатором
• Доступна функція: Вбудований байпас (шунтуючий контактор)
• Межі напруги живлення: 342…456 В
• Частота мережі живлення: 50...60 Гц - 5...5 %
• Частота мережі: 47,5...63 Гц
• Вихідна напруга: <= номінальної напруги живлення
• [Uc] напруга схеми керування: Вбудований у пускач
• Час запуску: 1 с / 100, 5 с / 20, 10 с / 10. Регулюється від 1 до 10 с
• Час уповільнення: Регулюється від 1 до 10 с
• Момент під час запуску: 30...80 % пускового моменту двигуна, підкл. до мережі
• Тип дискретного входу: Логічний (LI1, LI2, BOOST) функції стоп, пуск та Boost(підвищ. напруги при пуску) <= 8 мА 27 кОм
• Напруга дискретного входу: 24...40 В
• Логіка дискретних входів: Позитивний LI1, LI2, BOOST при Стані 0: < 5 В та <= 0,2 мА при Стані 1: > 13 В, >= 0,5 мА
• Струм дискретного виходу: 2 A DC-13, 3 A AC-15
• Тип дискретного виходу: Логіка відкритого колектора LO1 кінець пускового сигналу. Релейні виходи R1A, R1C нормально відкритий
• Напруга дискретного виходу: 24 В(обмеження напруги: 6..30 В) логіка відкритого колектора
• Мінімальний струм перемикання: 10 мА в 6 В постійний струм для релейні виходи
• Максимальний струм перемикання: Релейні виходи: 2 А при 250 В змінний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження. Релейні виходи: 2 А при 30 В постійний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження

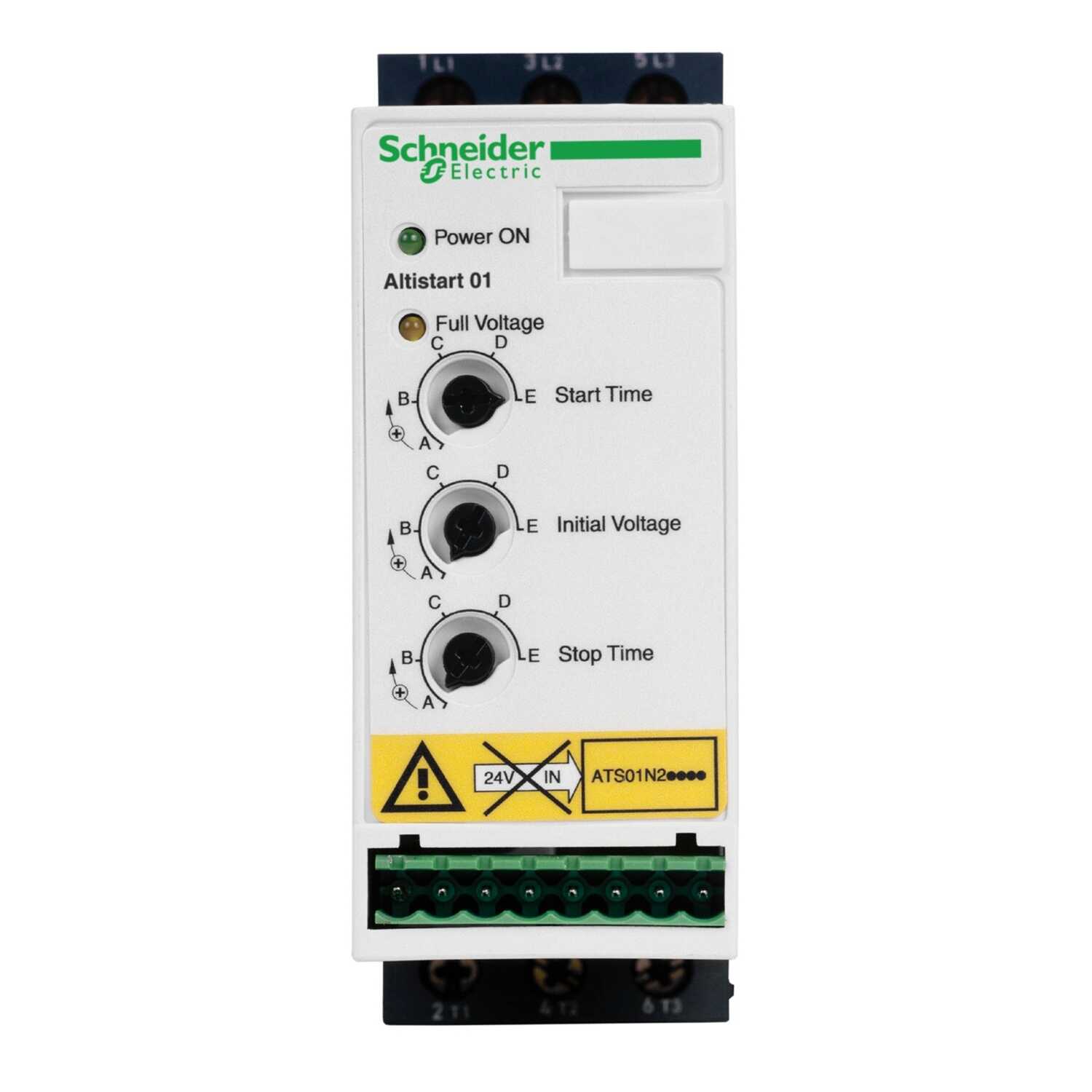

• Тип дисплея: 1 світлодіод (зелений) для пристрій плавного пуску заживлений, 1 світлодіод (жовтий) для досягнуто номінальної напруги
• Момент затягування: 0,5 Н.м, 1,9…2,5 Н.м
• Робоче положення: Вертикальне, +/- 10 градусів
• Висота: 124 мм
• Ширина: 45 мм
• Глибина: 131 мм
• Вага нетто: 0,42 кг
• діапазон потужності двигунів АС-3: 4…6 кВт в380…440 В 3 фази
• Тип пускача двигуна: Пристрій плавного пуску
• Ступінь захисту: IP20
