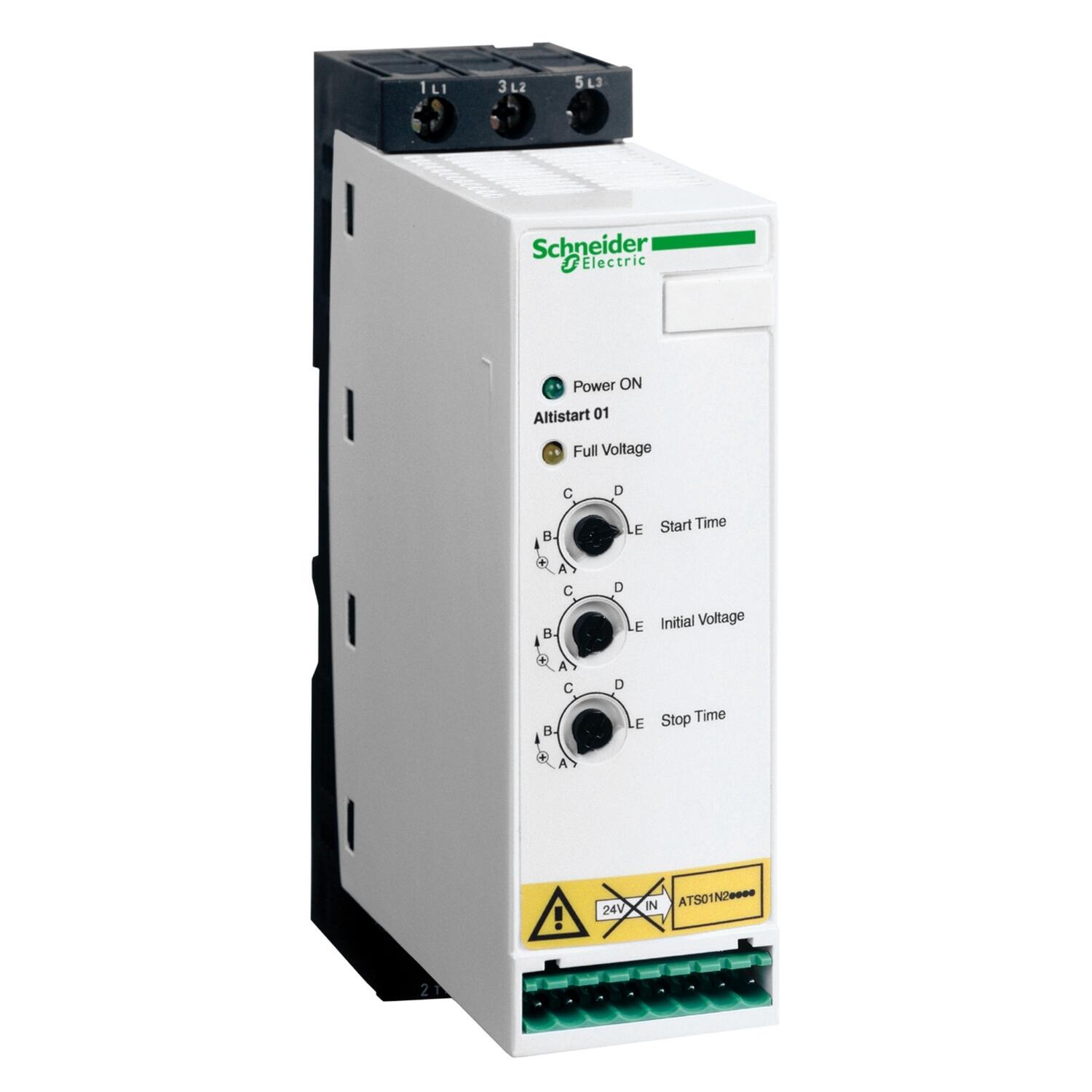

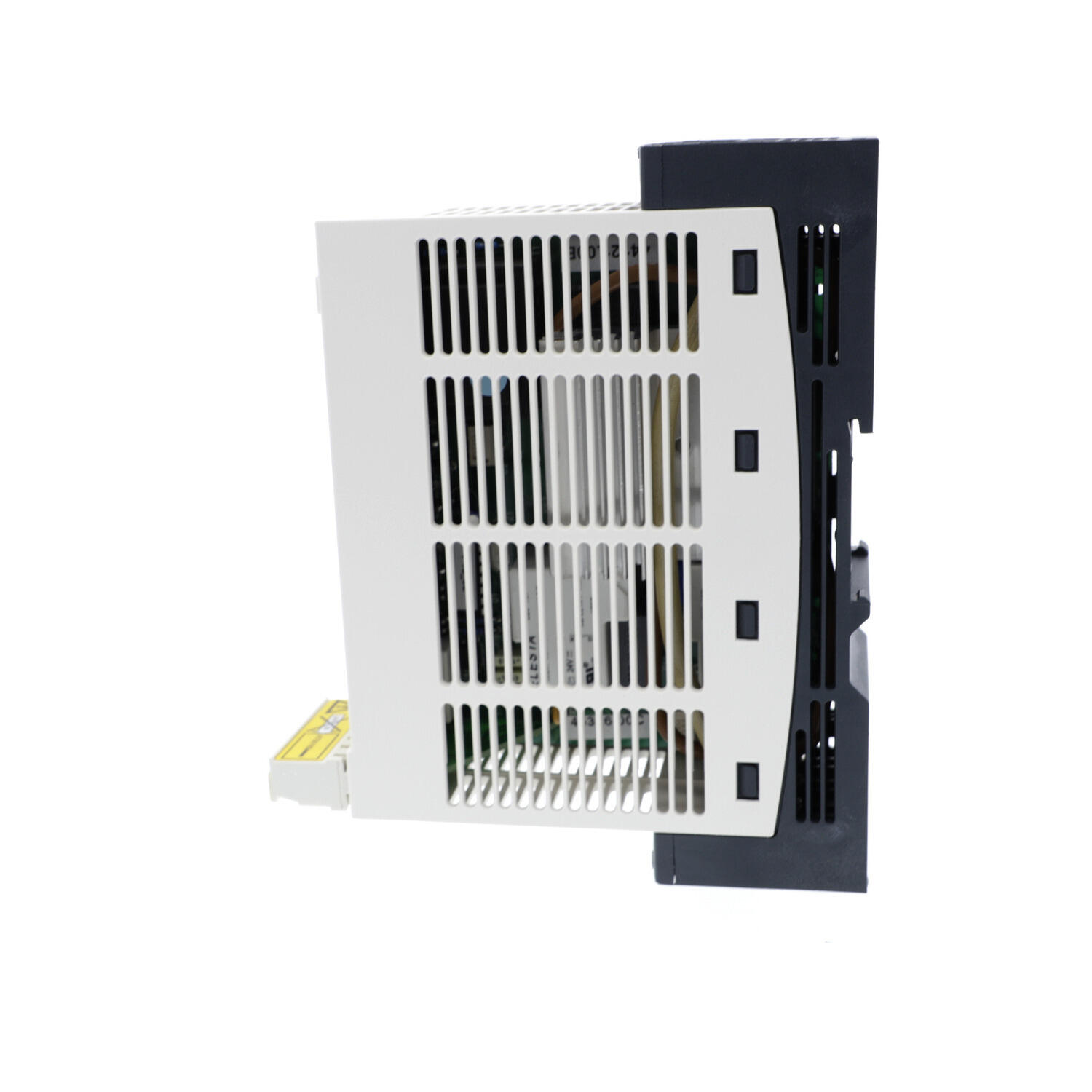

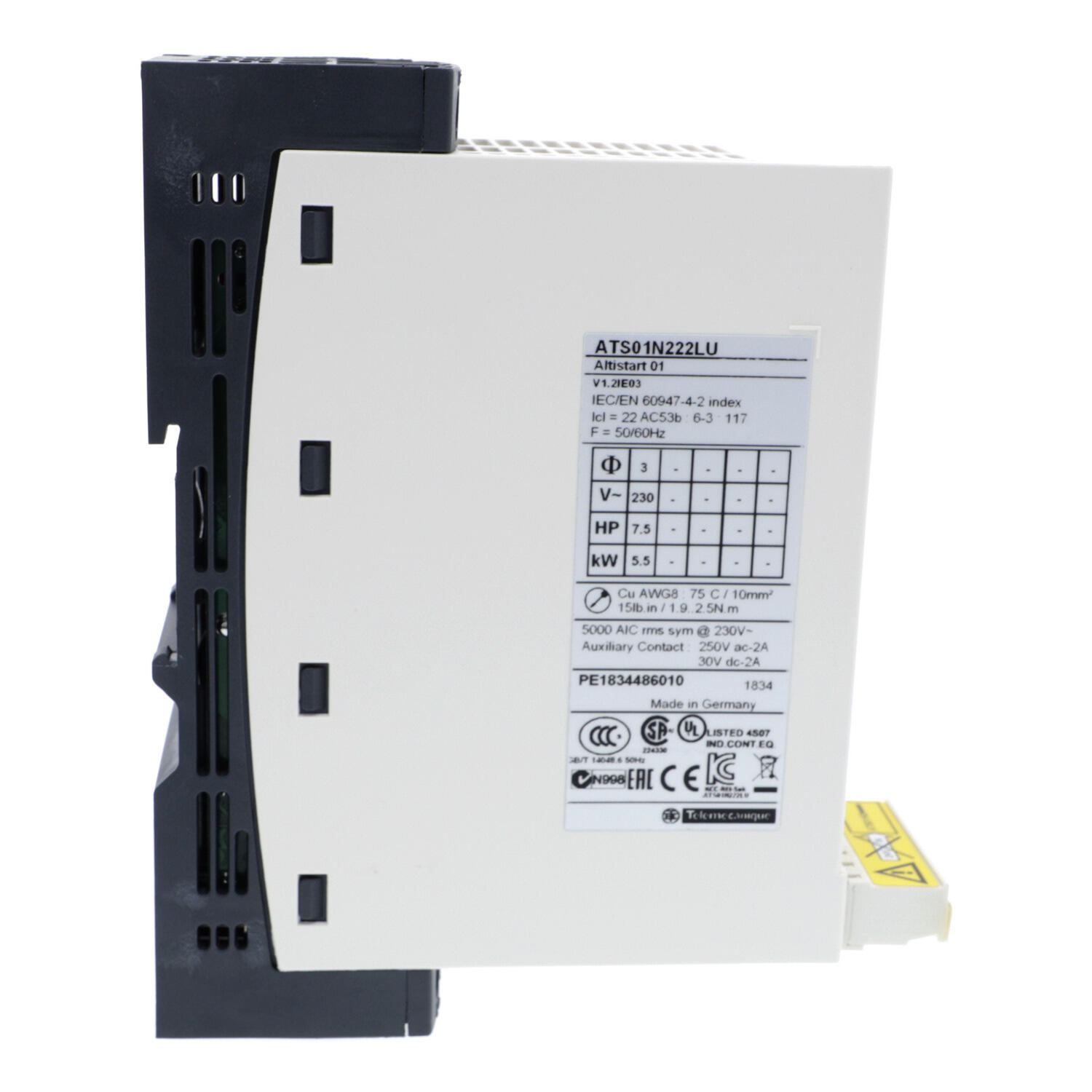

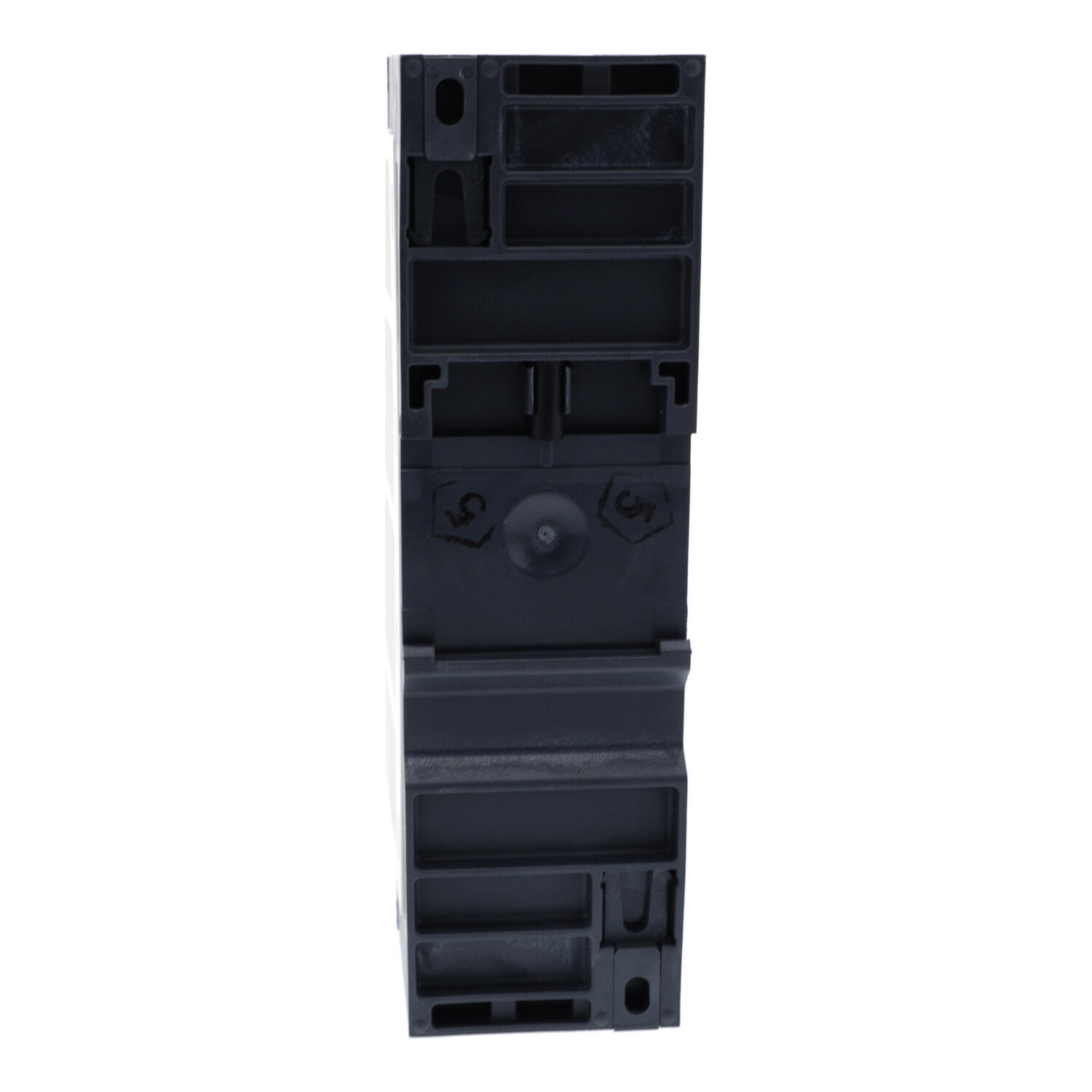

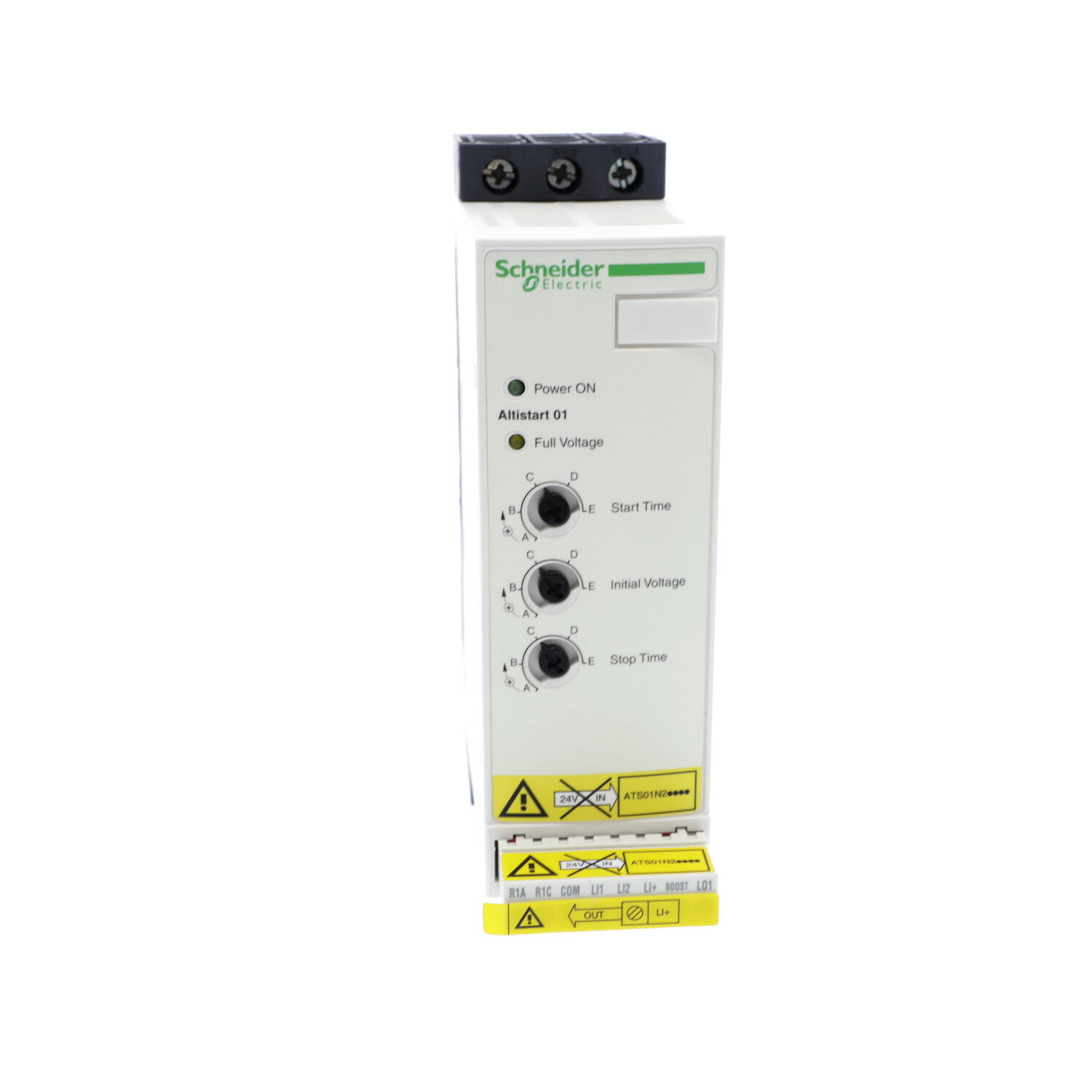

Пристрій плавного пуску Schneider ATS01 22A 400В ( ATS01N222QN )

Пристрій плавного пуску Altistart 01 монтується на DIN-рейку і може живити 3-фазні асинхронні двигуни з номінальним струмом до 22 А. Цей пускач Altistart 01 можна використовувати для двигунів з номінальною потужністю до 5,5 кВт або 7,5 к.с. для 3-фазного живлення (200-240 В змінного струму). Даний Пристрій Плавного Пуску, монтується на DIN-рейку та призначений для плавного запуску простих механізмів, таких як конвеєри, стрічкові конвеєри, насоси, вентилятори, компресори, автоматичні двері та ворота, невеликі крани та ремінні механізми. Його ширина 45 мм, що робить його одним з найменших пристроїв плавного пуску на ринку, який можна встановити майже скрізь. Він оснащений вбудованим байпасом, що знижує рівень шуму і зменшує тепловіддачу. Лише 2 параметра, які легко налаштовуються. Забезпечує плавний запуск, уникаючи механічних навантажень тим самим подовжуючи їх термін служби.

Пристрій плавного пуску Schneider ATS01 22A 400В ( ATS01N222QN ) основні характеристики:

• Серія продукту: Altistart 01
• Тип виробу або компоненту: Пристрій плавного пуску (ППП)
• Конкретне застосування виробу: Прості машини та механізми
• Кількість фаз мережі: 3 фази
• [Us]:  номінальна напруга живлення: 380..415 В - 10...10 %
• Потужність двигуна [кВт]: 11 кВт, 3 фази при 380..415 В, 7,5 кВт, 3 фази при 380..415 В
• Номінальний струм пускача IcL: 22 А
• Споживання струму: 110 A при номінальному навантаженні
• Тип пуску: Пуск у режимі регулювання напруги
• Розсіювана потужність [Вт]: 124,5 Вт у перехідному стані, 4,5 Вт при повному навантаженні та в кінці запуску
• Спосіб збірки: З тепловідвідним радіатором
• Доступна функція: Вбудований байпас (шунтуючий контактор)
• Межі напруги живлення: 342…456 В
• Частота мережі живлення: 50...60 Гц - 5...5 %
• Частота мережі: 47,5...63 Гц
• Вихідна напруга: <= номінальної напруги живлення
• [Uc]:  напруга схеми керування: Вбудований у пускач
• Час запуску: 1 с / 1005 с / 20, 10 с / 10. Регулюється від 1 до 10 с
• Час уповільнення: Регулюється від 1 до 10 с
• Момент під час запуску: 30...80 % пускового моменту двигуна, підкл. до мережі
• Тип дискретного входу: Логічний (LI1, LI2, BOOST) функції стоп, пуск та Boost(підвищ. напруги при пуску) <= 8 мА 27 кОм
• Напруга дискретного входу: 24...40 В
• Логіка дискретних входів: Позитивний LI1, LI2, BOOST при Стані 0: < 5 В та <= 0,2 мА при Стані 1: > 13 В, >= 0,5 мА
• Струм дискретного виходу: 2 A DC-13, 3 A AC-15
• Тип дискретного виходу: Логіка відкритого колектора LO1 кінець пускового сигналу. Релейні виходи R1A, R1C нормально відкритий
• Напруга дискретного виходу: 24 В(обмеження напруги: 6..30 В) логіка відкритого колектора
• Мінімальний струм перемикання: 10 мА в 6 В постійний струм для релейні виходи
• Максимальний струм перемикання: Релейні виходи: 2 А при 250 В змінний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження. Релейні виходи: 2 А при 30 кВ постійний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження
• Тип дисплея: 1 світлодіод (зелений) для пристрій плавного пуску заживлений, 1 світлодіод (жовтий) для досягнуто номінальної напруги
• Момент затягування: 0,5 Н.м, 1,9…2,5 Н.м
• Робоче положення: Вертикальне, +/- 10 градусів
• Висота: 154 мм
• Ширина: 45 мм
• Глибина: 131 мм
• Вага: 0,56 кг
• Діапазон потужності двигунів АС-3: 7…11 кВт в380…440 В 3 фази
• Тип пускача двигуна: Пристрій плавного пуску
• Ступінь захисту: IP20
