Як зробити заземлення у приватному будинку: покрокове керівництво

Заземлення - це не просто додатковий захід безпеки, а обов'язкова частина електропостачання будь-якого сучасного будинку. Воно захищає від ураження струмом, допомагає обладнання працювати стабільно та мінімізує ризик пожежі у разі короткого замикання. У цій статті розповімо, як зробити заземлення своїми руками, приділяючи увагу кожному з етапів.

Навіщо потрібне заземлення

Коли в електромережі виникає витік струму, наприклад, через пошкоджену ізоляцію, заземлення відводить цей струм безпосередньо в землю. Це особливо важливо для металевих корпусів техніки, бойлерів, електроплит і навіть систем розумного будинку. Без заземлення будь-який контакт з таким пристроєм при несправності може скінчитися ударом струмом.

Вибір схеми заземлення

Для приватних будинків найчастіше використовують систему ТТ чи TN-C-S. Щоб зрозуміти різницю, потрібно розібратися у тому як вони влаштовані.

Схема ТТ (Terra-Terra) припускає, що заземлюючий контур створюється локально на ділянці власника, а нульовий робочий провід (N) приходить від зовнішньої мережі і не з'єднаний із землею всередині будинку. Тобто і нуль, і земля - незалежні один від одного. Така схема безпечна, особливо якщо до вас йде стара лінія, яка не підтримує сучасних стандартів електропостачання. Недоліком є обов'язкове застосування пристрою захисного відключення (ПЗВ) на всі групи розеток, тому що без нього ТТ не дає повноцінного захисту.

Схема TN-C-S - сучасніший варіант, рекомендований для нових будівель. Тут у лінію від стовпа надходить об'єднаний PEN-провід (нульовий і одночасно заземлюючий), а вже в будинку він поділяється на N (робочий нуль) і PE (захисне заземлення). Така система надійніша в плані захисту, але вимагає, щоб лінія живлення відповідала нормативам і мала стабільно працюючий контур заземлення біля джерела живлення.

Якщо у вас будинок із підключенням до старої ЛЕП, краще вибирати ТТ із власним заземленням. Якщо ж електромережа нова або модернізована - розумно використовувати TN-C-S із повторним заземленням у будинку.

Основні елементи заземлення

Контур заземлення складається з трьох основних елементів:

1. Струмовідводи - сталеві прути (зазвичай куточок або арматура), що вбиваються в землю.
2. Сполучні смуги - металеві перемички між лозинами та проводом від щитка.
3. Провідник, що заземлює - кабель, що з'єднує контур з електрощитом.

Тепер покроково розберемо, як це реалізується практично.

Підготовка до монтажу

Перед початком робіт оберіть ділянку на ділянці - далеко від фундаменту, але не надто далеко від точки введення кабелю. Грунт повинен бути вологим, бажано - глинистим. У піску заземлення працюватиме гірше.

Вам знадобляться:

1. 3-4 сталеві прути довжиною по 2-3 метри (куточок, арматура 16 мм, або оцинковані штирі)
2. Зварювальний апарат
3. Болгарка
4. Кувалда чи бур із ударною функцією
5. Металева смуга (наприклад, 4×40 мм) для з'єднання прутків
6. Мідний або обміднений провід 10–16 мм²

Додатково можна лише порадити не намагатись замінити кувалду великим молотком. Це вкрай неефективно та й просто безглуздо.

Забивання штирів у землю: ключовий етап

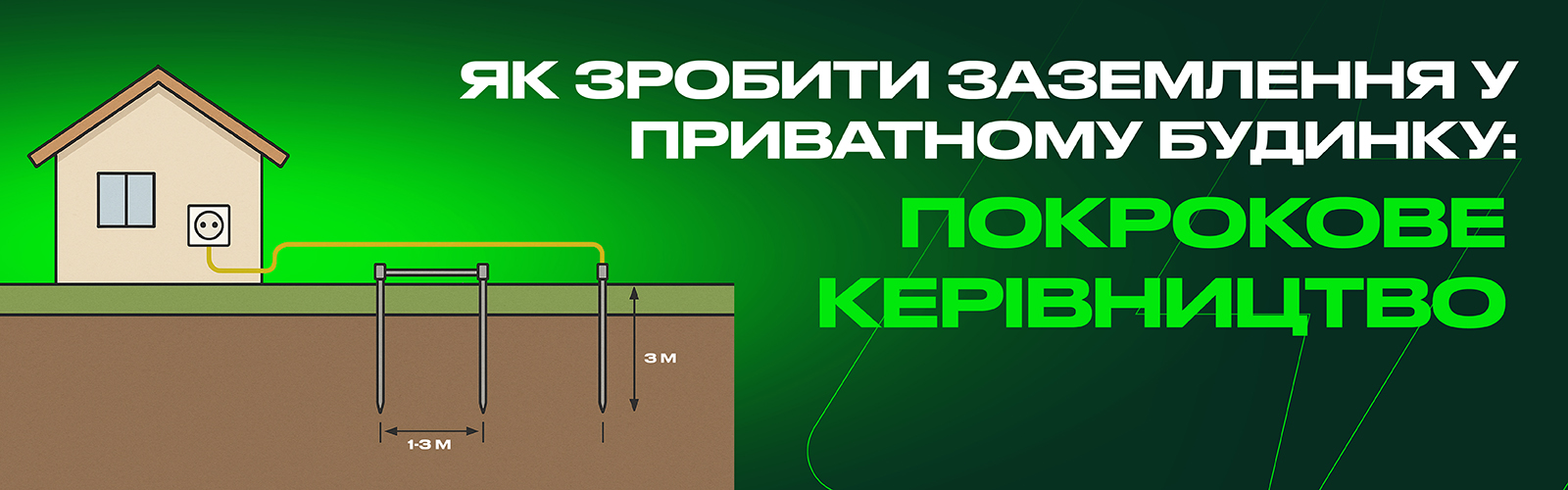

Штирі вбиваються у землю формою трикутника з відстанню між ними 2–3 метра. Це робиться вручну за допомогою кувалди або перфоратора з насадкою. Важливо забити кожен стрижень повністю, залишивши лише 10-15 см на поверхні для з'єднання.

Якщо грунт твердий, спочатку можна пробурити напрямний отвір завглибшки близько півметра. Але повністю бурити шурфи не варто – це погіршує контакт із щільними шарами землі.

Після забивання всі стрижні з'єднуються між собою металевою смугою зварюванням. Обов'язково перевірте міцність всіх з'єднань – від цього залежить надійність усієї системи.

Приєднання до електрощита

Від одного зі штирів або від звареної смуги простягається заземлюючий провід до електрощита. Його найкраще прокладати у гофротрубі або ПНД-трубі, особливо якщо він проходить відкритою землею. Підключення до шини заземлення в щиті здійснюється через клему або болтове з'єднання.

Провід повинен бути цілісним, без скручування і розривів, тому що в таких місцях контакт послаблюється, зростає опір і з часом з'являється ризик перегріву, іскріння та виходу з ладу захисту. У місцях з'єднання провід можна (і потрібно) обжати наконечником.

Перевірка та обслуговування

Після встановлення варто викликати спеціаліста з мегаомметром, щоб перевірити опір заземлення. Воно має бути не вище 4 Ом (в ідеалі - 1 Ом). Згодом, як правило, у суху погоду, контакт із землею може погіршуватися. Один раз на 2–3 роки перевіряйте стан контуру, особливо якщо помічаєте мерехтіння світла або дивну роботу техніки.

Альтернативні рішення

Якщо у вас скельний ґрунт, або ж ділянка з високим рівнем ґрунтових вод, класичний контур швидше за все не підійде. У таких випадках використовують горизонтальне заземлення з довгою смугою, покладеною в траншею, або заводські рішення на кшталт вертикальних модулів із графітовим наповнювачем.

Також у продажу є готові комплекти для заземлення: з оцинкованими штирями, сполучними муфтами та мідним проводом. Вони коштують дорожче, але позбавляють необхідності зварювання, що дуже зручно так як доброго зварювальника ще потрібно пошукати.

На завершення...

Заземлення - це не той етап, на якому варто економити чи поспішати. Грамотно встановлений контур забезпечить безпеку всіх мешканців, захистить техніку та зніме зайве навантаження з електромережі. Навіть якщо ви робите монтаж самостійно, дотримання всіх норм та точність на кожному кроці мають ключове значення.

Якщо ви сумніваєтеся у своїх силах, краще хоч би фінальну перевірку доручити професійному електрику. Але з потрібними інструментами та акуратним підходом заземлення можна зробити своїми руками – надійно та надовго.
