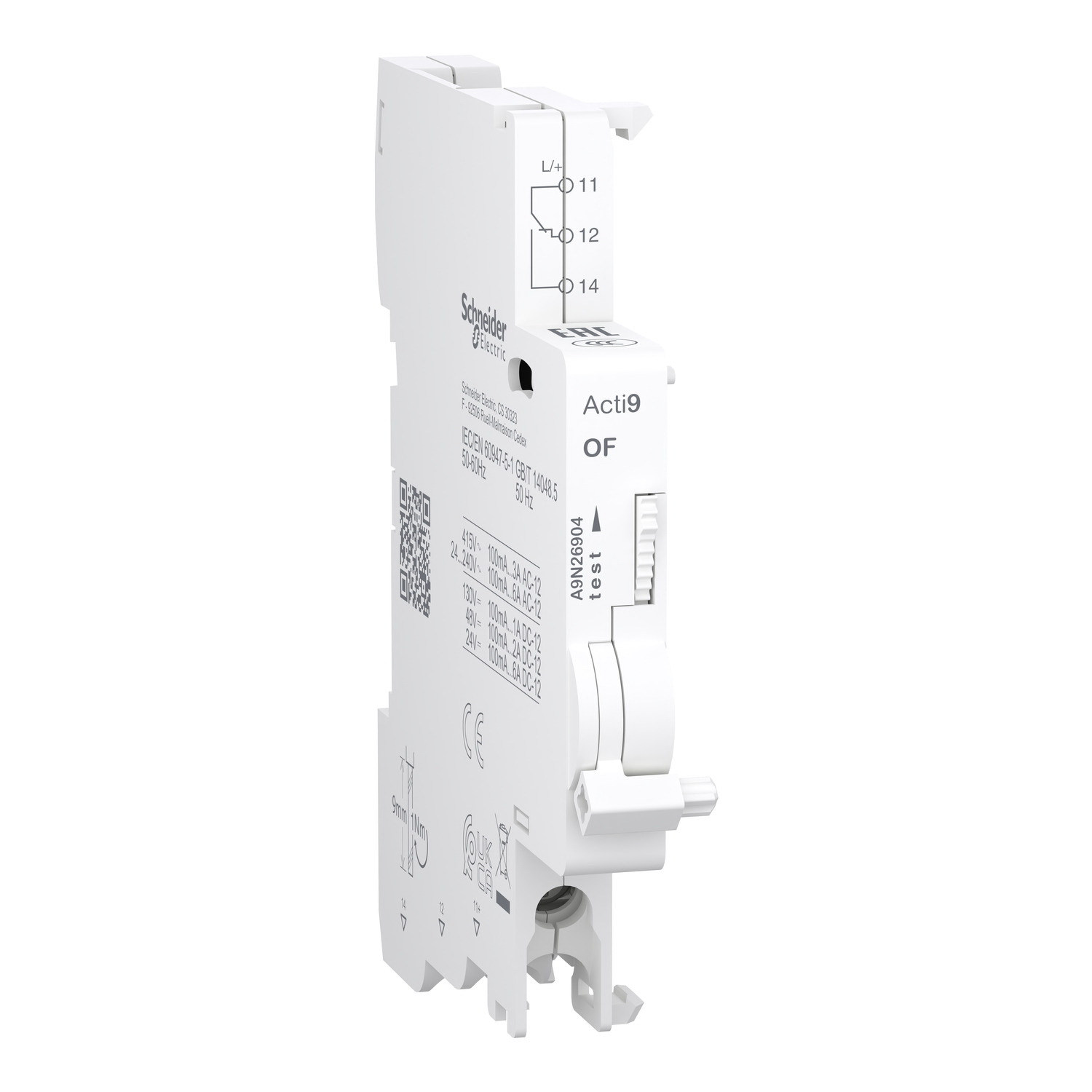

Додатковий контакт ACTI9 OF Schneider ( A9N26904 )

Цей електричний допоміжний пристрій Acti9 є модульним контактом OC, що використовується як дистанційна індикація положення відповідного пристрою. У мережі змінного струму номінальний струм становить 6А від 24 В змінного струму до 240 В змінного струму і 3А при 415 В змінного струму з робочою частотою від 50 Гц до 60 Гц. Номінальний струм завжди починається з 100 мА від 24 В до 130 В пост. струму, до 6A при 24VDC, 2A при 48VDC, 1.5A при 60VDC і 1A при 130VDC. Він має перемикач із контактами типу 1 C/O. Призначений для нових або відновлених установок в невеликих комерційних будівлях і будівлях. Цей контакт OC сумісний з лінійкою Acti9 - C120, C60H-DC, SW60-DC, C60PV-DC та xC60. OF використовується для короткого найменування пристрою або коду сумісності. Має гвинтове з'єднання клем внизу. З'єднання дозволяє використовувати жорсткий мідний кабель з перерізом кабелю від 0,5 мм² до 2,5 мм². Має гвинтове з'єднання клем внизу. З'єднання допускає гнучкі мідні кабелі (2 кабелі) з перерізом кабелю 1,5 мм². Він має гвинтове з'єднання клем внизу. З'єднання дозволяє використовувати гнучкі мідні кабелі (2 кабелі) з перерізом кабелю 1,5 мм². Номінальна напруга ізоляції (Ui) до 500 В. Номінальна імпульсна витримувана напруга (Uimp) 4 кВ. Він може встановлюватися на DIN-рейку для модульної установки. Ширина в модулях 9 мм - 1. Розміри (Ш) 9мм х (В) 85.3мм х (D) 68мм. Колір продукту - білий. Вага продукту становить 30 г. Ступінь забруднення становить 3. Тропічне виконання - ступінь 2. Довжина зачистки дроту - 9 мм. Крутний момент затягування з'єднання 1 Н.м (знизу) для викрутки типу PZ1. Ступінь захисту IP - IP20. Робоча температура: від -25°C до +70°C. Температура зберігання від -40°C до +85°C. Цей продукт відповідає стандартам EN/МЕК 60947-5-1 та GB/T 14048.5. Він має маркування якості EAC та CCC та сертифікований CE та UKCA.

Додатковий контакт ACTI9 OF Schneider ( A9N26904 )

• Тип виробу або компоненту: Контакт OC
• Сигнальні контактиї: 1 C/O
• [In] номінальний струм: 0,1…6 А на 24...250 В, змінний струм 50/60 Гц
  0,1…6 А на 24...240 В, змінний струм 50/60 Гц
  0,1…3 А на 415 В, змінний струм 50/60 Гц
  0,1…6 А на 24 В, постійний струм
  0,1…2 А на 48 В, постійний струм
  0,1…1,5 А на 60 В, постійний струм
  0,1…1 А на 130 В, постійний струм
• Сумісність серії: Acti9 C120 Acti9 C60H-DC Acti9 SW60-DC Acti9 C60PV-DC Acti9 xC60
• [Ui] номінальна напруга ізоляції: 500 В
• [Uimp] номінальна імпульсна витримувана напру: 4 кВ
• Спосіб кріплення: Затисканням
• Місце встановлення: Ліва сторона автоматичного вимикача
• Монтажна опора: DIN-рейка
• Сумісність гребінчастих шин і розподільчих: Верхній: Так
• Висота: 85,3 мм
• Ширина: 9 мм
• Глибина: 68 мм
• Клеми підключення: Гвинтовий затискач (Нижній): 1 cable(s) 0,5…2,5 мм² - жорсткий
  Гвинтовий затискач (Нижній): 2 cable(s) 1,5 мм² - гнучкий
  Гвинтовий затискач (Нижній): 2 cable(s) 1,5 мм² - гнучкий з зажимом
• Довжина зачистки проводів: 9 мм
• Штрихкод: 3606486351789
