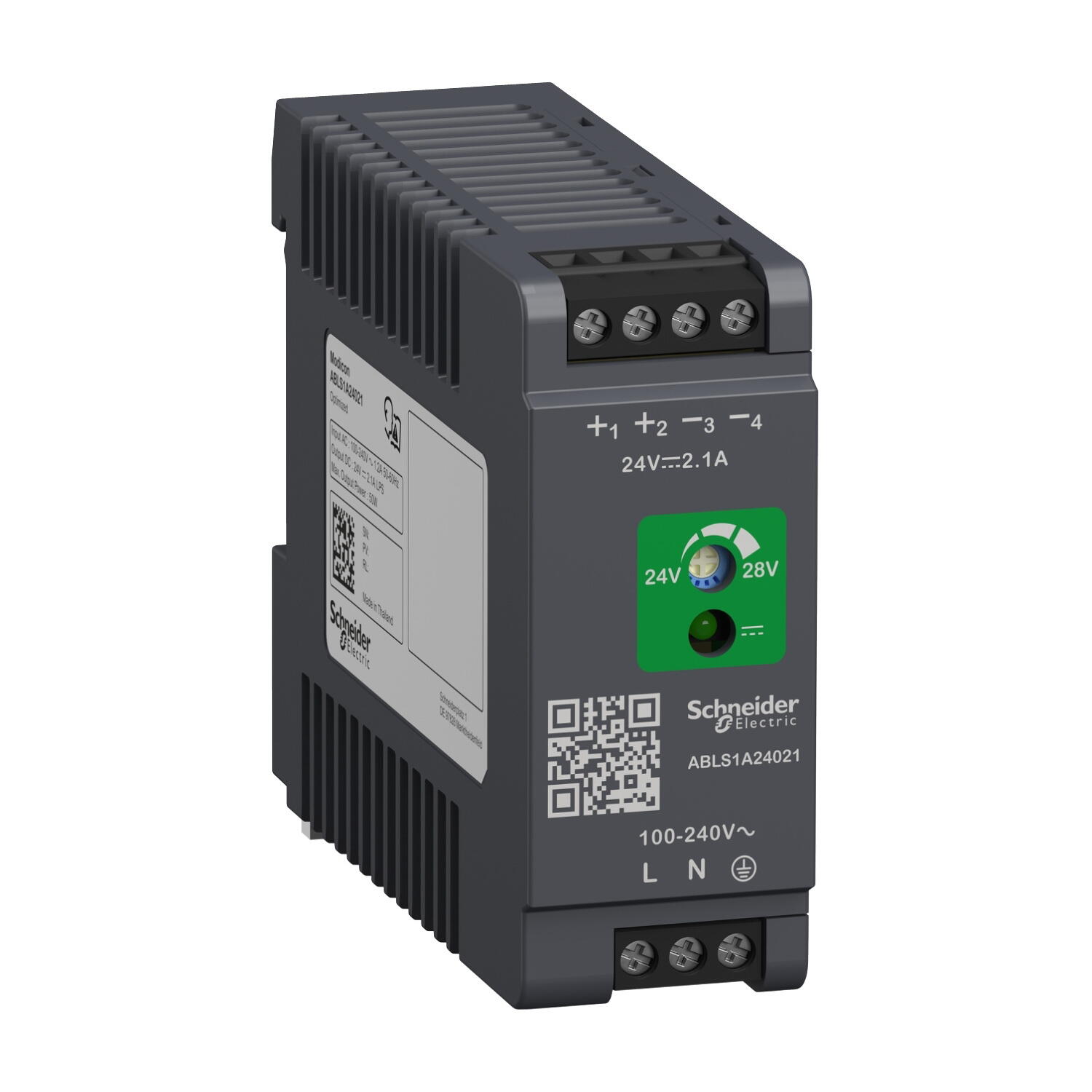

Блок живлення Schneider оптимізований 1Ф 24В 50Вт ( ABLS1A24021 )

Це оптимізований блок живлення з регульованим імпульсним режимом ABLS (SMPS) подає напругу постійного струму. Номінальний вхідний струм від 100 до 240 В змінного струму, номінальний вихідний струм 2,1 А при 24 В постійного струму і номінальну вихідну потужність 50 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Встановлюється на DIN-рейку або кріпиться гвинтами. Ширина - 30 мм, висота - 75 мм, глибина - 89,5 мм. Забезпечує захист від перевантажень і коротких замикань з автоматичним перезапуском після усунення джерела перевантаження/короткого замикання. Вага 0,180 кг. Відповідає стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22. 2No62368-1/No61010-2-201/No61010-1 і сертифікований CE, CUL, RCM, CBscheme. Для його захисту рекомендовано використовувати мініатюрні вимикачі Acti9 iC60. Тип захисту - 6А, крива С або 10А, крива В. На передній панелі є світлодіод, що вказує на наявність вихідної напруги постійного струму, а також QR-код для доступу до останньої технічної документації. Завдяки компактному корпусу, він може бути встановлений як в шафах, так і на промислових панелях шляхом закріплення на DIN-рейці. Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.

Блок живлення Schneider оптимізований 1Ф 24В 50Вт ( ABLS1A24021 ) характеристики:

• Серія продукту: Modicon Power Supply
• Тип виробу або компоненту: Джерело живлення
• Тип джерела живлення: Регульований режим перемикання
• Варіативна опція: Оптимізований
• Матеріал корпусу: Пластик
• Номінальна вхідна напруга: 100...240 В AC однофазний, 100...240 В AC фаза на фазу
• Номінальна потужність [Вт]: 50 Вт
• Вихідна напруга: 24 В постійний струм
• Вихідний струм джерела живлення: 2,1 А
• Межа вхідної напруги: 85...264 В змінний струм
• Номінальна частота мережі: 50…60 Гц
• Максимальний струм витоку: 1 мА 240 В змінний струм
• Тип захисту входу: Вбудований запобіжник (не взаємозамінний) 3,15 А. Зовнішній захист (рекомендується) 20 А Крива C. Зовнішній захист (рекомендується) 10 А Крива B. Зовнішній захист (рекомендується) 6 А Крива C
• Максимальний пусковий струм: 35,0 А на 115 В, 75,0 А на 230 В
• Коефіцієнт потужності: 0,45 на 115 В змінний струм, 0,35 на 230 В змінний струм
• Коефіцієнт корисної дії: 86 % на 115 В AC, 88 % на 230 В AC
• Регулювання вихідної напруги: 24...28 В
• Розсіювана потужність Вт:  7,5 Вт
• Споживання струму: < 1.1 A 115 В змінний струм, < 0.65 A 230 В змінний струм
• Час включення: < 3 с
• Час витримки: > 20 мс 100 В змінний струм, > 100 мс 230 В змінний струм
• Запуск з ємнісним навантаженням: 3000 мкФ
• Залишкова пульсація: < 75 мВ
• Клеми підключення: Гвинтове з'єднання: 0.5...2.5 мм², (AWG 20...AWG 14) для Вхід/вихід
• Стабілізація вхідної напруги та навантаження: < 0.5 % на Від 0 до 100% навантаження на 25°C, < 1 % на повний діапазон напруги в лінії на 25 °C

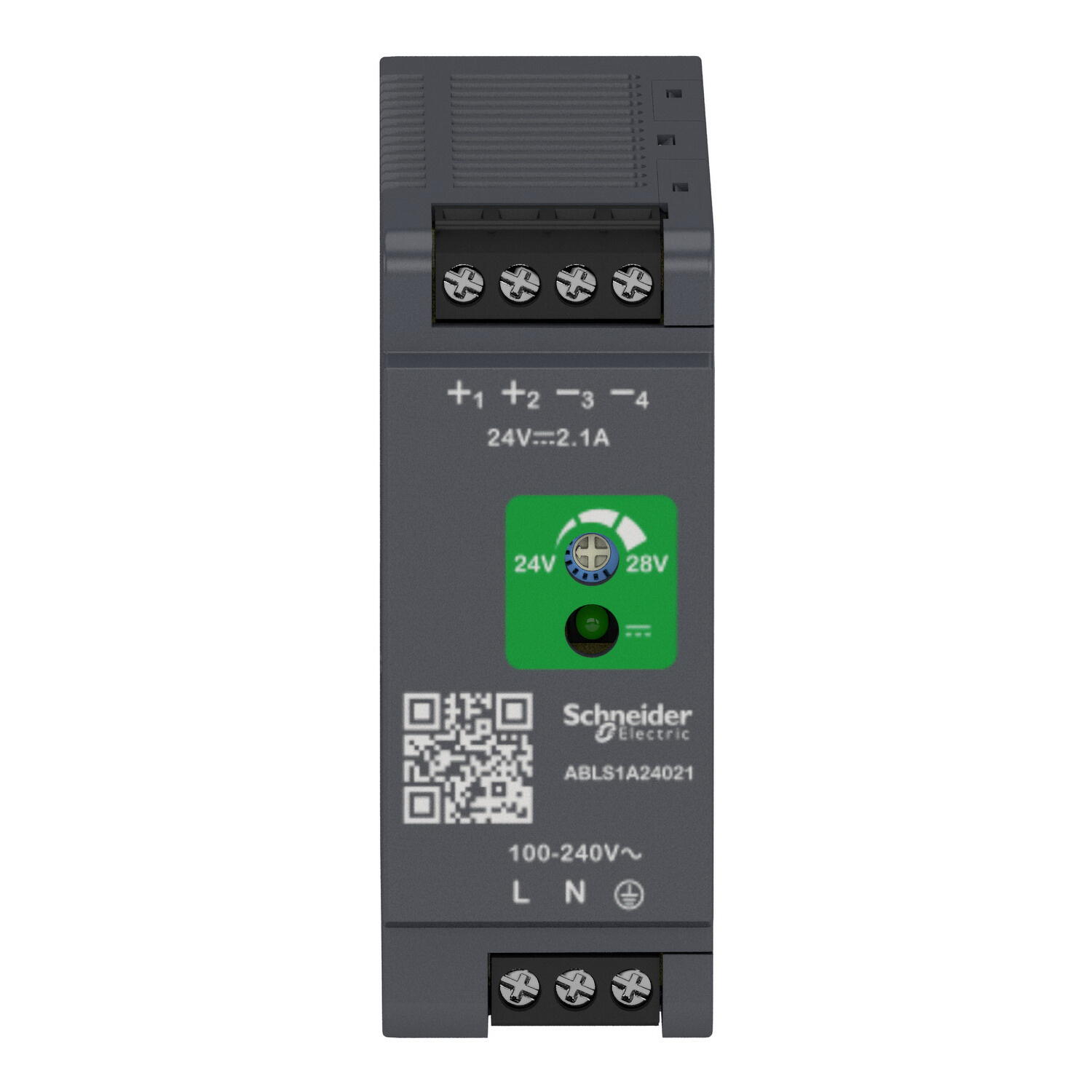

• Світлодіодний індикатор стану: 1 світлодіод (зелений) вихідна напруга
• Глибина: 89,5 мм
• Висота: 75 мм
• Ширина: 30 мм
• Вага нетто: 0,180 кг
• Вихідне з'єднання: Паралельне, Послідовний

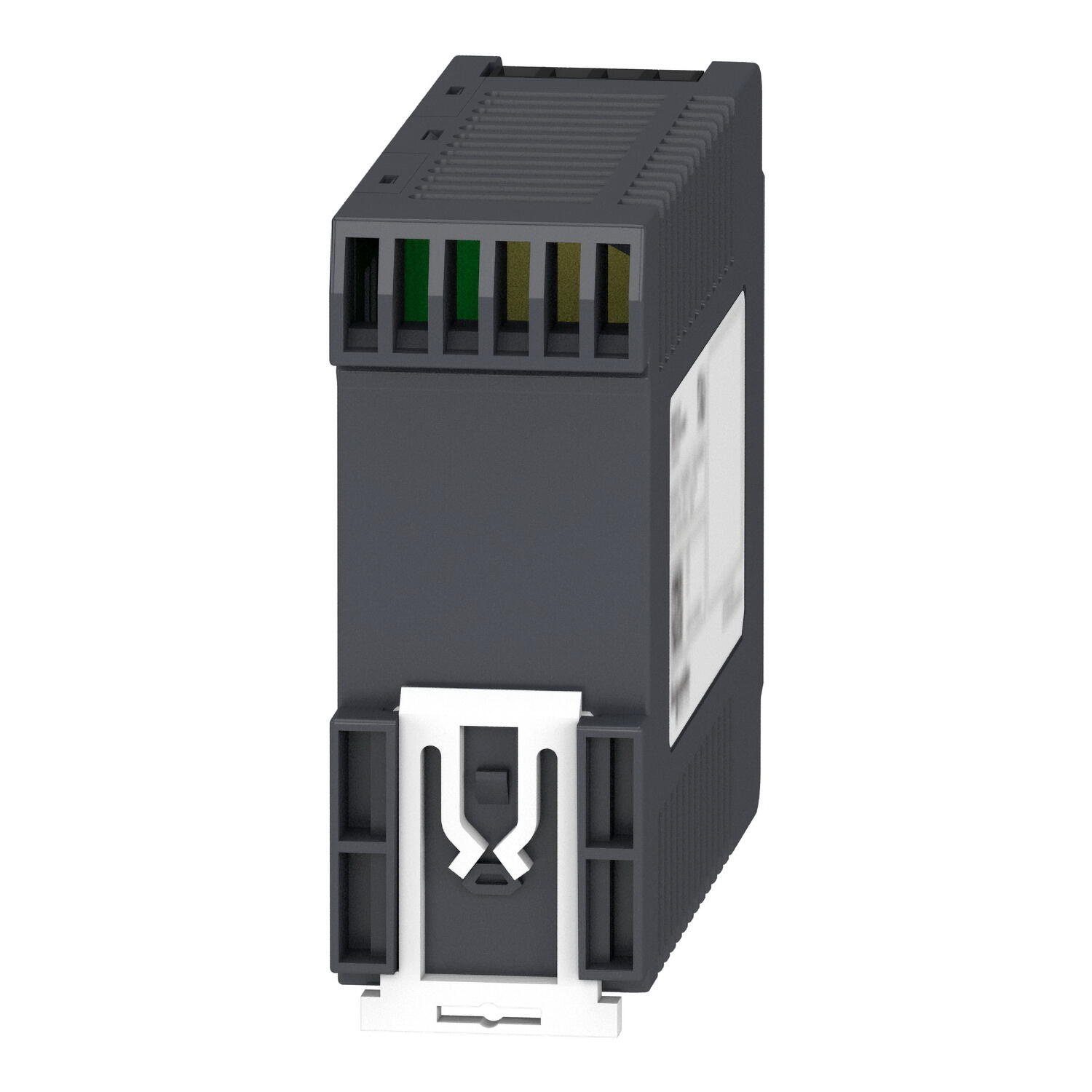

• Монтажна опора: DIN-рейка 35х15 рейка відповідно до МЕК 60715. DIN-рейка 35х7.5 рейка відповідно до МЕК 60715. Двопрофільна DIN рейка
• Електрична міцність ізоляції: 3000 В змінний струм з від входу до виходу ізоляція
• Категорія перенапруги: II
• Ступінь захисту: IP20
