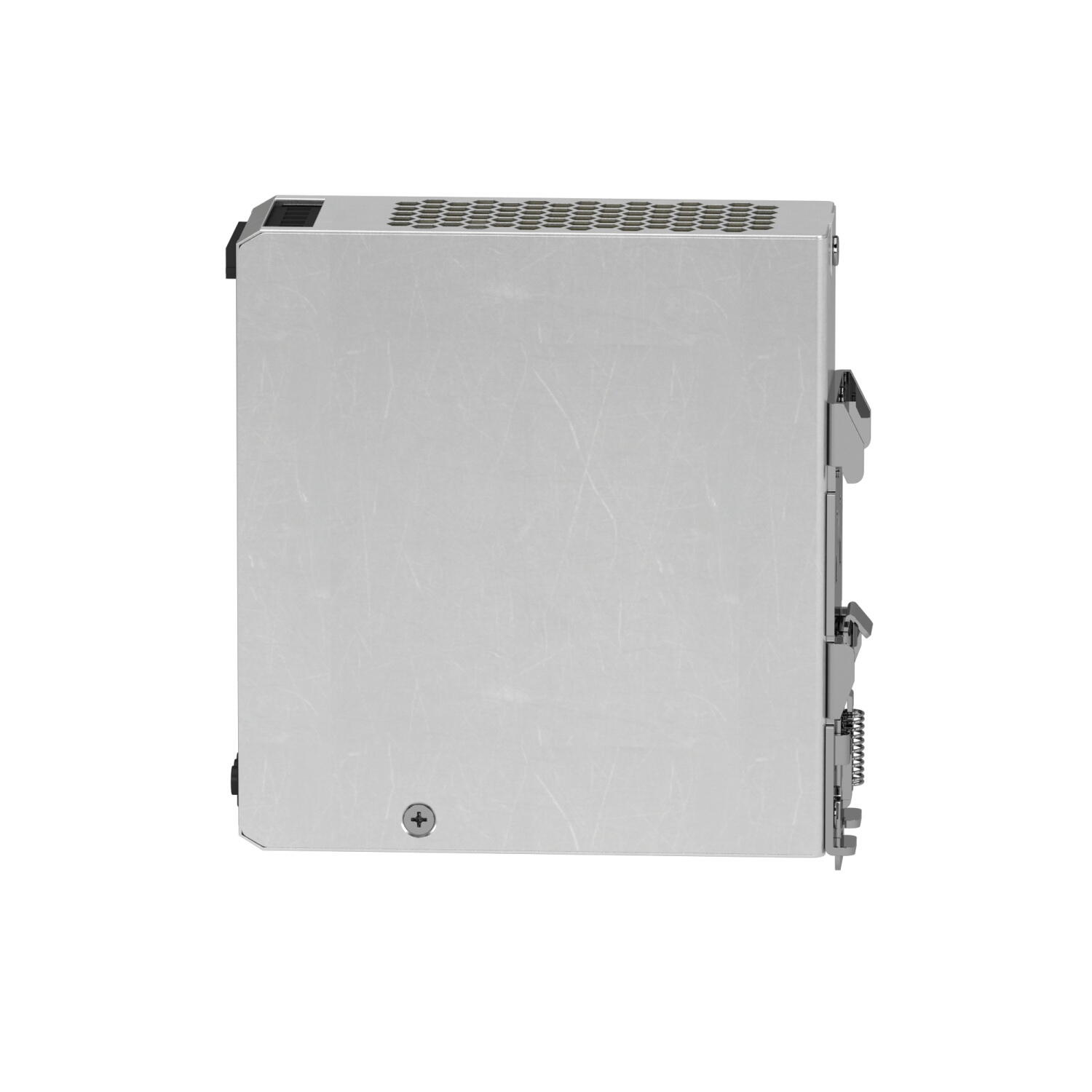

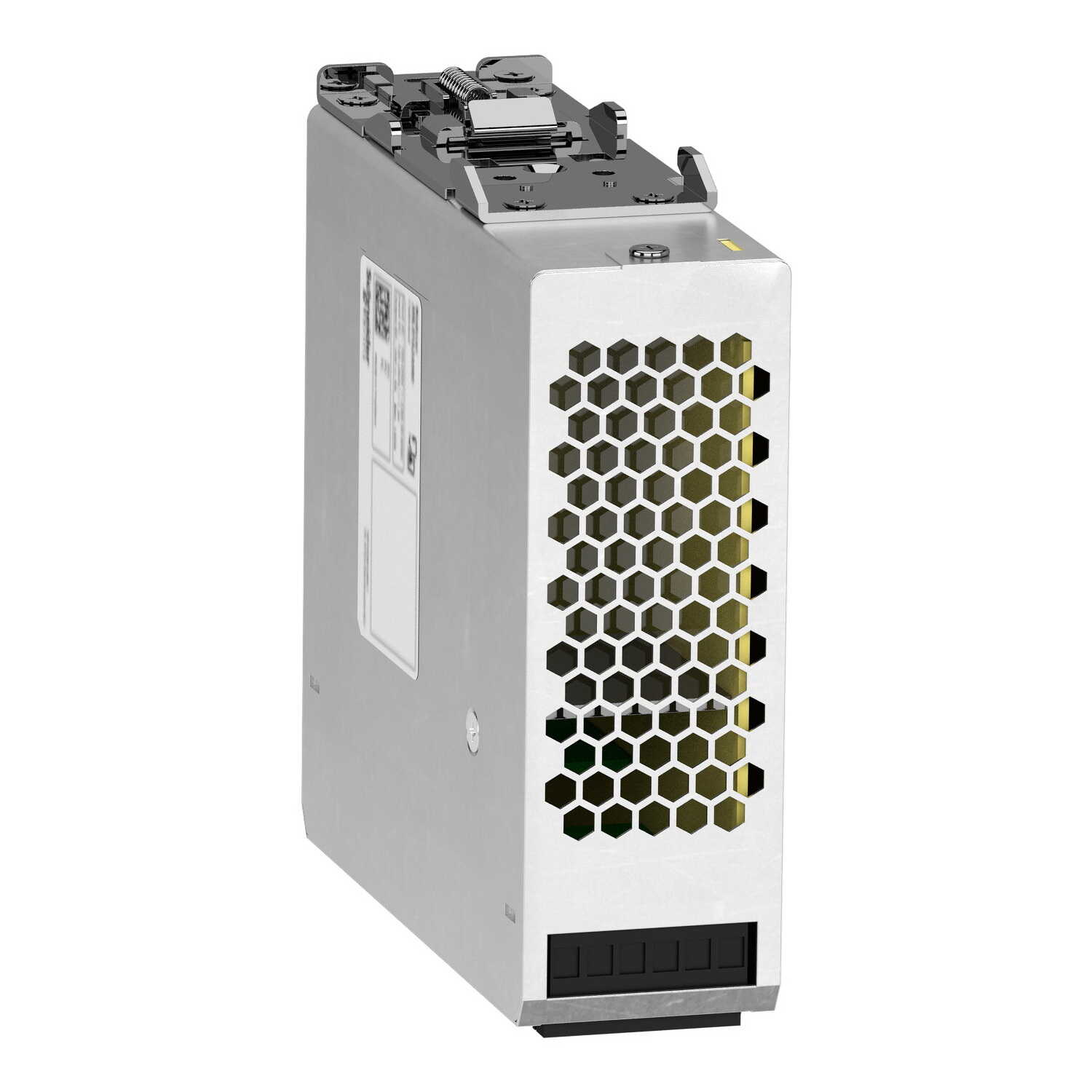

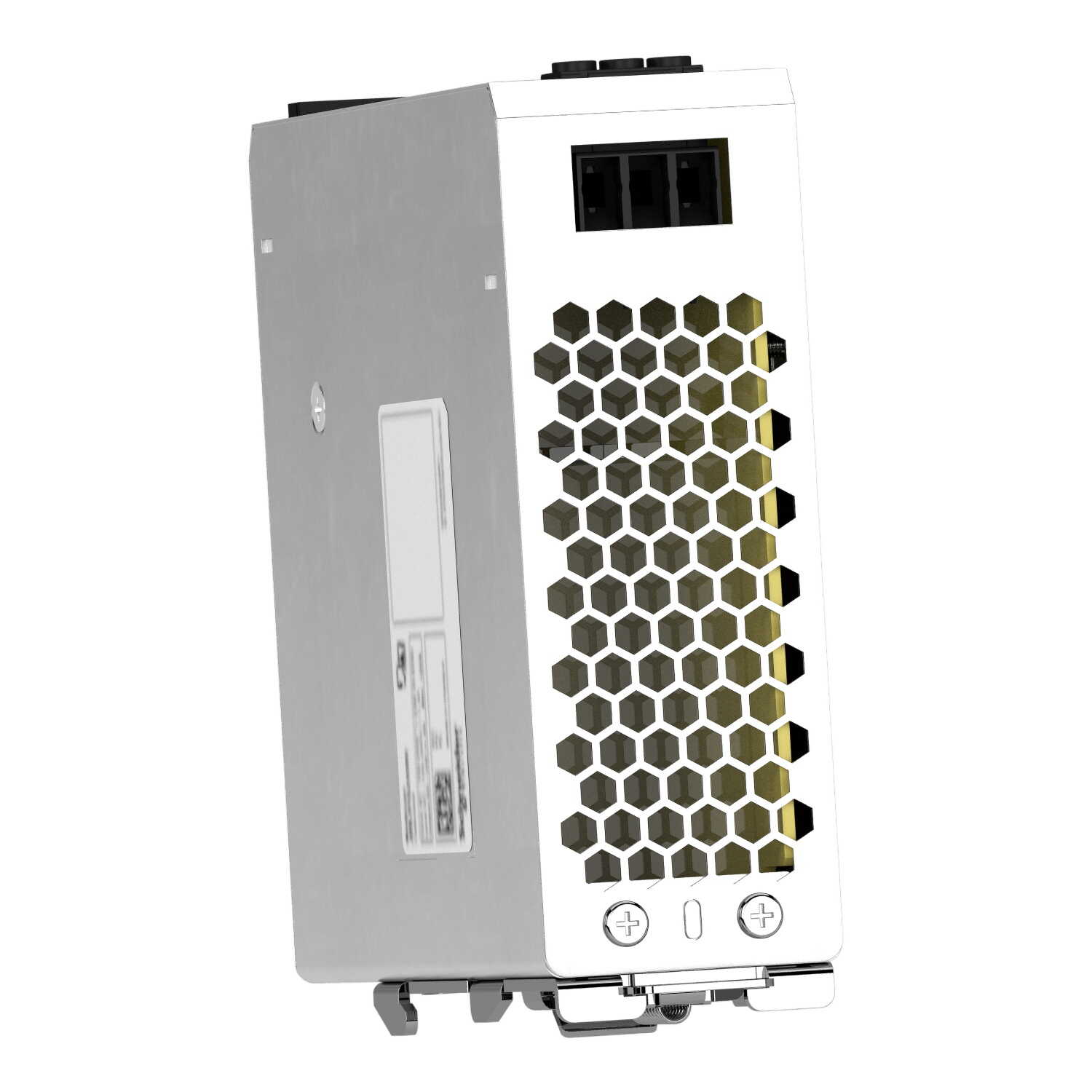

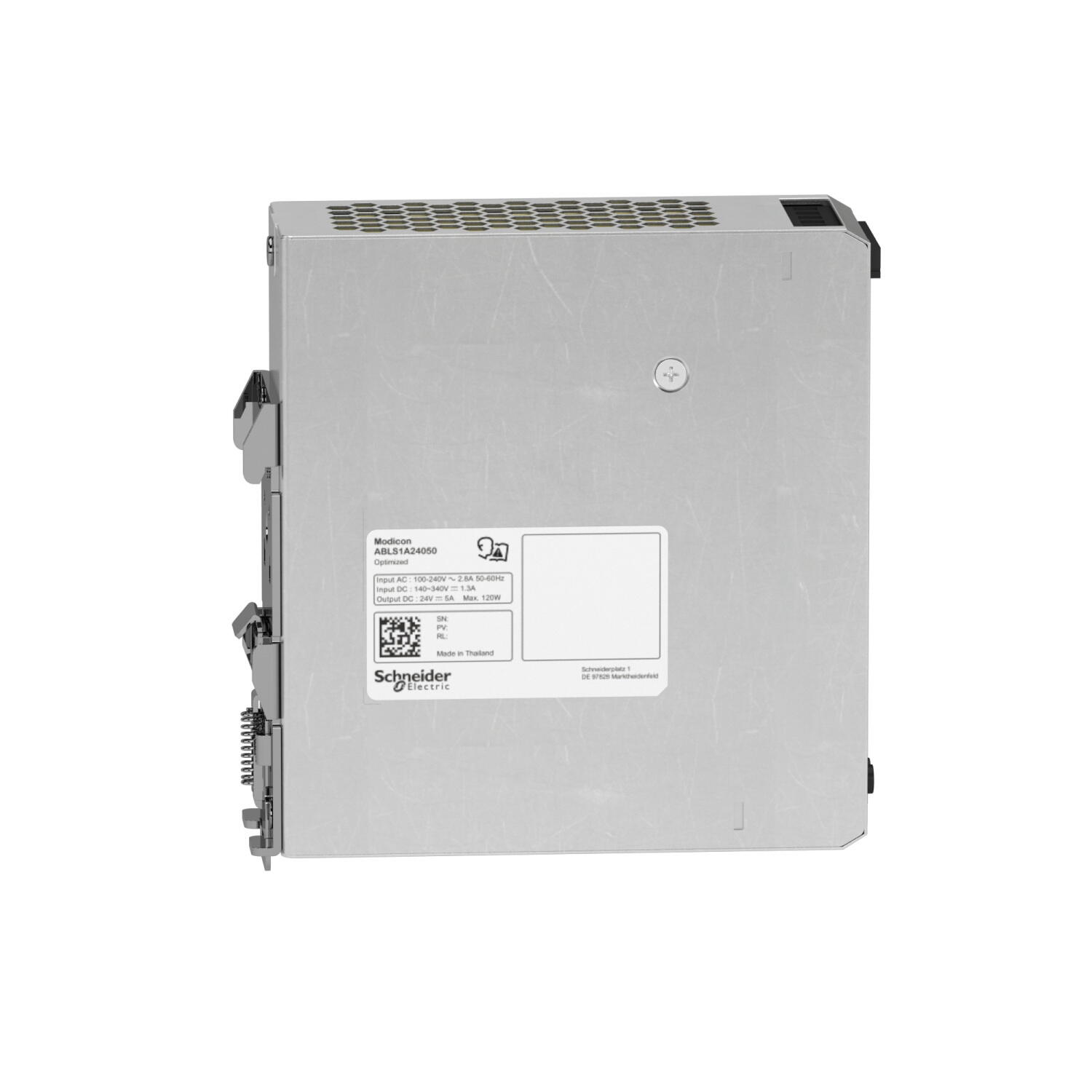

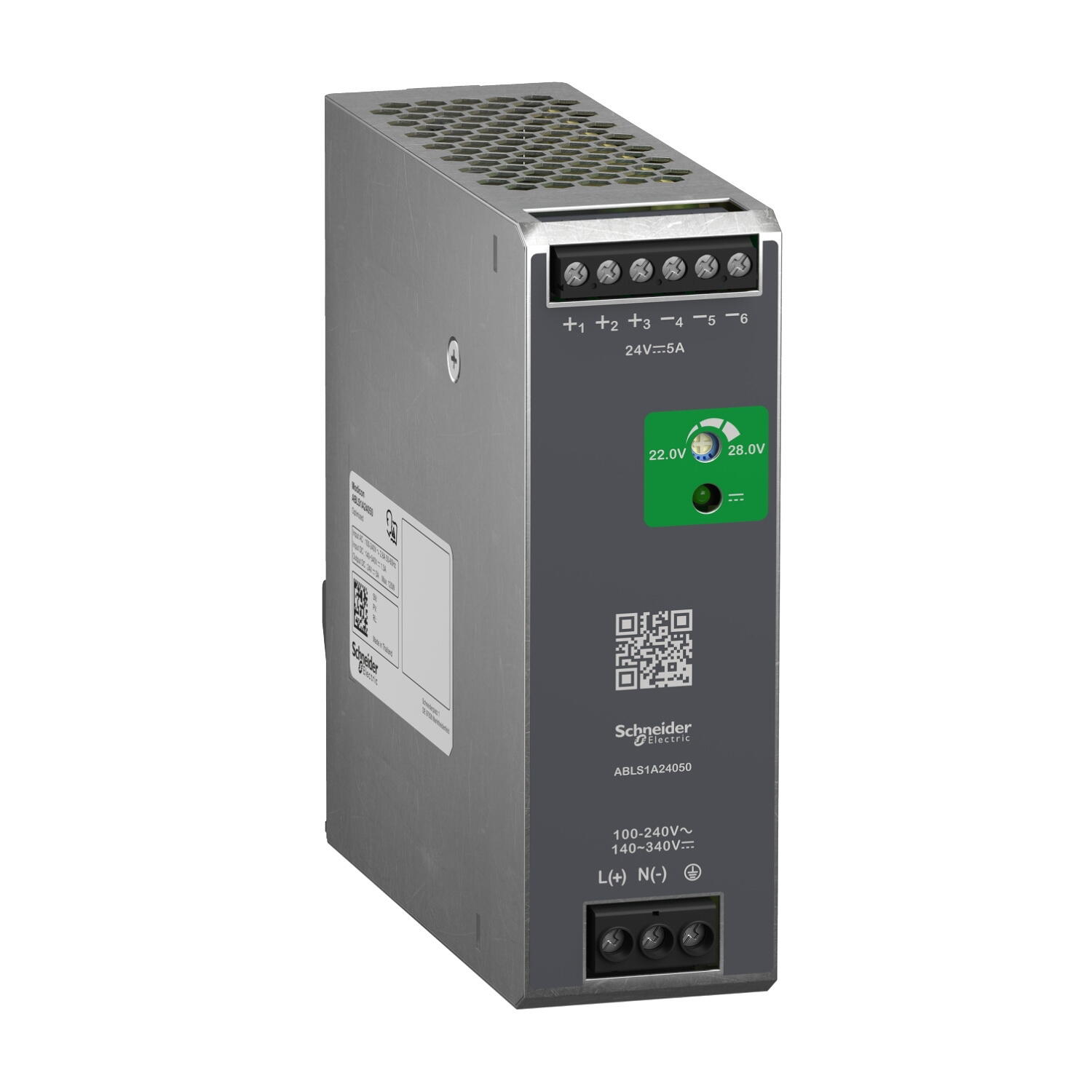

Блок живлення Schneider оптимізований 1Ф 24В 120Вт ( ABLS1A24050 )

Це оптимізований блок живлення ABLS з регульованим імпульсним режимом (SMPS) подає напругу постійного струму. Номінальна вхідна напруга від 100 В до 240 В змінного струму і від 140 В до 340 В постійного струму, номінальний вихідний струм 5 А при 24 В постійного струму і номінальну вихідну потужність 120 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Встановлюється на DIN-рейку або кріпиться гвинтами. Ширина 40 мм, висота 123,6 мм, глибина 117. 6 мм. Забезпечує захист від перевантажень і коротких замикань з автоматичним перезапуском після усунення джерела перевантаження/короткого замикання. Вага 0,550 кг. Відповідає стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22. 2No62368-1/No61010-2-201/No61010-1 і сертифікований CE, CUL, RCM, CBscheme. Для його захисту рекомендовано використовувати мініатюрні вимикачі Acti9 iC60. Тип захисту - 16А, крива С або 13А. На передній панелі є світлодіод, що вказує на наявність вихідної напруги постійного струму, а також QR-код для доступу до останньої технічної документації. Встановлюється як у шафах, так і на промислових панелях, закріплюючи на DIN-рейці. Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.

Блок живлення Schneider оптимізований 1Ф 24В 120Вт ( ABLS1A24050 ) характеристики:

• Серія продукту: Modicon Power Supply
• Тип виробу або компоненту: Джерело живлення
• Тип джерела живлення: Регульований режим перемикання
• Варіативна опція: Оптимізований
• Матеріал корпусу: Алюміній
• Номінальна вхідна напруга: 100...240 В AC однофазний, 100...240 В AC фаза на фазу, 140...340 В постійний струм
• Номінальна потужність Вт: 120 Вт
• Вихідна напруга: 24 В постійний струм
• Вихідний струм джерела живлення: 5 А
• Межа вхідної напруги: 85...264 В змінний струм без зниження температури, 120...375 В постійний струм без зниження температури
• Номінальна частота мережі: 50…60 Гц
• Максимальний струм витоку: 1 мА 240 В змінний струм
• Тип захисту входу: Вбудований запобіжник (не взаємозамінний) 4 А, Зовнішній захист (рекомендується) 20 А Крива C, Зовнішній захист (рекомендується) 13 А Крива C
• Максимальний пусковий струм: 30,0 А на 115 В, 60,0 А на 230 В
• Коефіцієнт потужності: 0,55 на 115 В змінний струм, 0,45 на 230 В змінний струм
• Коефіцієнт корисної дії: 85 % на 115 В AC, 88 % на 230 В AC
• Регулювання вихідної напруги: 22...28 В
• Розсіювана потужність Вт: 25 Вт
• Споживання струму: < 2.5 A 115 В змінний струм, < 1.4 A 230 В змінний струм, < 1.3 A 140 В постійний струм
• Час включення: < 1 с
• Час витримки: > 20 мс 115 В змінний струм, > 40 мс 230 В змінний струм
• Запуск з ємнісним навантаженням: 8000 мкФ
• Залишкова пульсація: < 120 мВ
• Середній час безвідмовної роботи MTBF: 700000 гн на 25 °C, повне навантаження відповідно до SR 332
• Тип захисту виходу: Від перевантаження і коротких замикань, protection technology: автоматичне скидання. Від перегріву, protection technology: ручне скидання. Від перенапруги, protection technology: ручне скидання
• Клеми підключення: Гвинтове з'єднання: 0.5...4 мм², (AWG 20...AWG 12) без наконечника дроту для вихід. Гвинтове з'єднання: 0.5...2.5 мм², (AWG 20...AWG 14) з наконечником для дроту для вихід. Гвинтове з'єднання: 0.75...4 мм², (AWG 18...AWG 12) без наконечника дроту для вхід. Гвинтове з'єднання: 0.75...4 мм², (AWG 18...AWG 12) з наконечником для дроту для вхід
• Стабілізація вхідної напруги та навантаження:  < 0.5 % на Від 0 до 100% навантаження на 25 °C, < 1 % на повний діапазон напруги в лінії на 25 °C

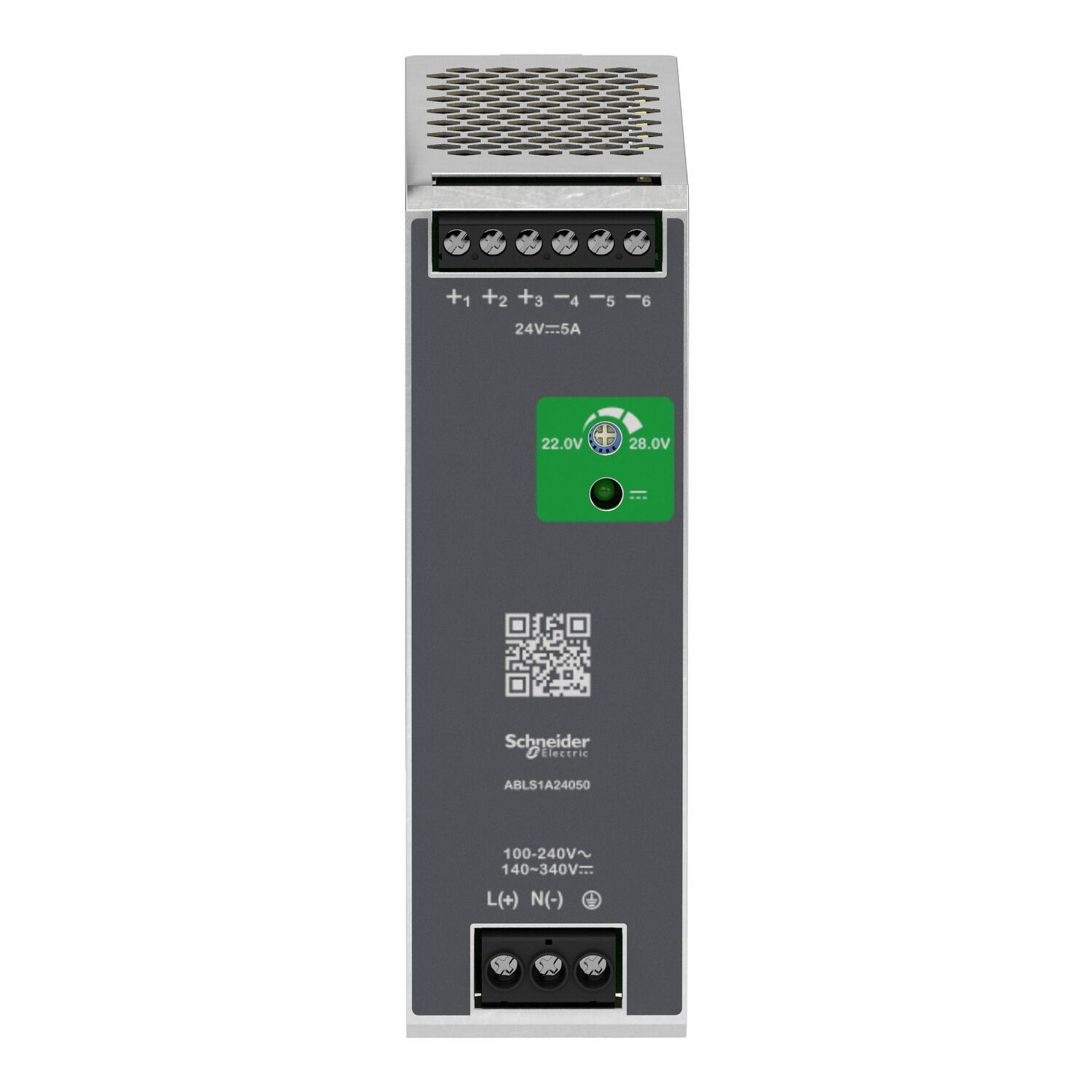

• Світлодіодний індикатор стану: 1 світлодіод (зелений) вихідна напруга
• Глибина: 117,6 мм
• Висота: 123,6 мм
• Ширина: 40 мм
• Вага нетто: 0,55 кг
• Вихідне з'єднання: Паралельне, Послідовний

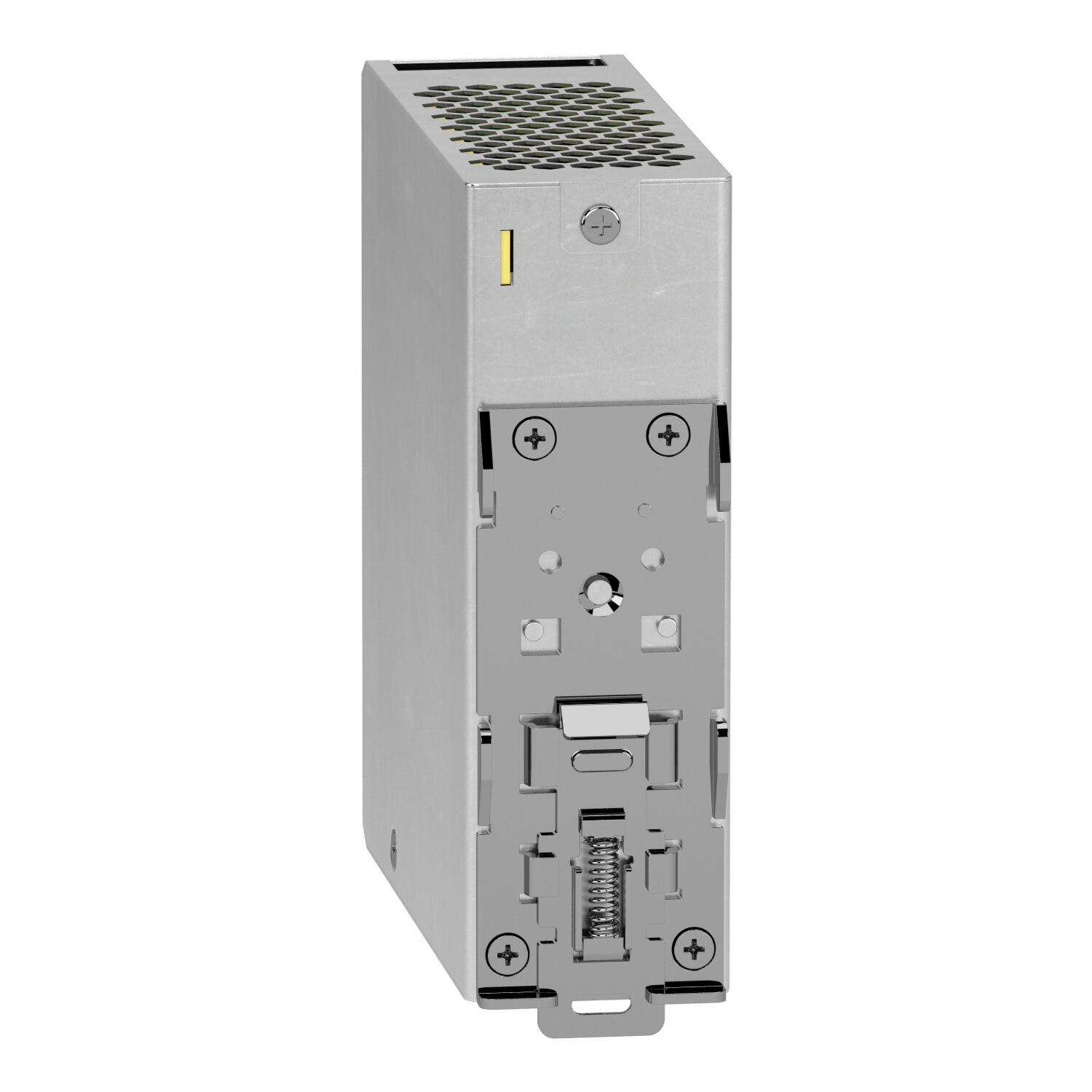

• Монтажна опора: DIN-рейка 35х15 рейка відповідно до МЕК 60715, DIN-рейка 35х7.5 рейка відповідно до МЕК 60715, Двопрофільна DIN рейка
• Електрична міцність ізоляції: 3000 В змінний струм з від входу до виходу ізоляція
• Категорія перенапруги: II
• Ступінь захисту: IP20
