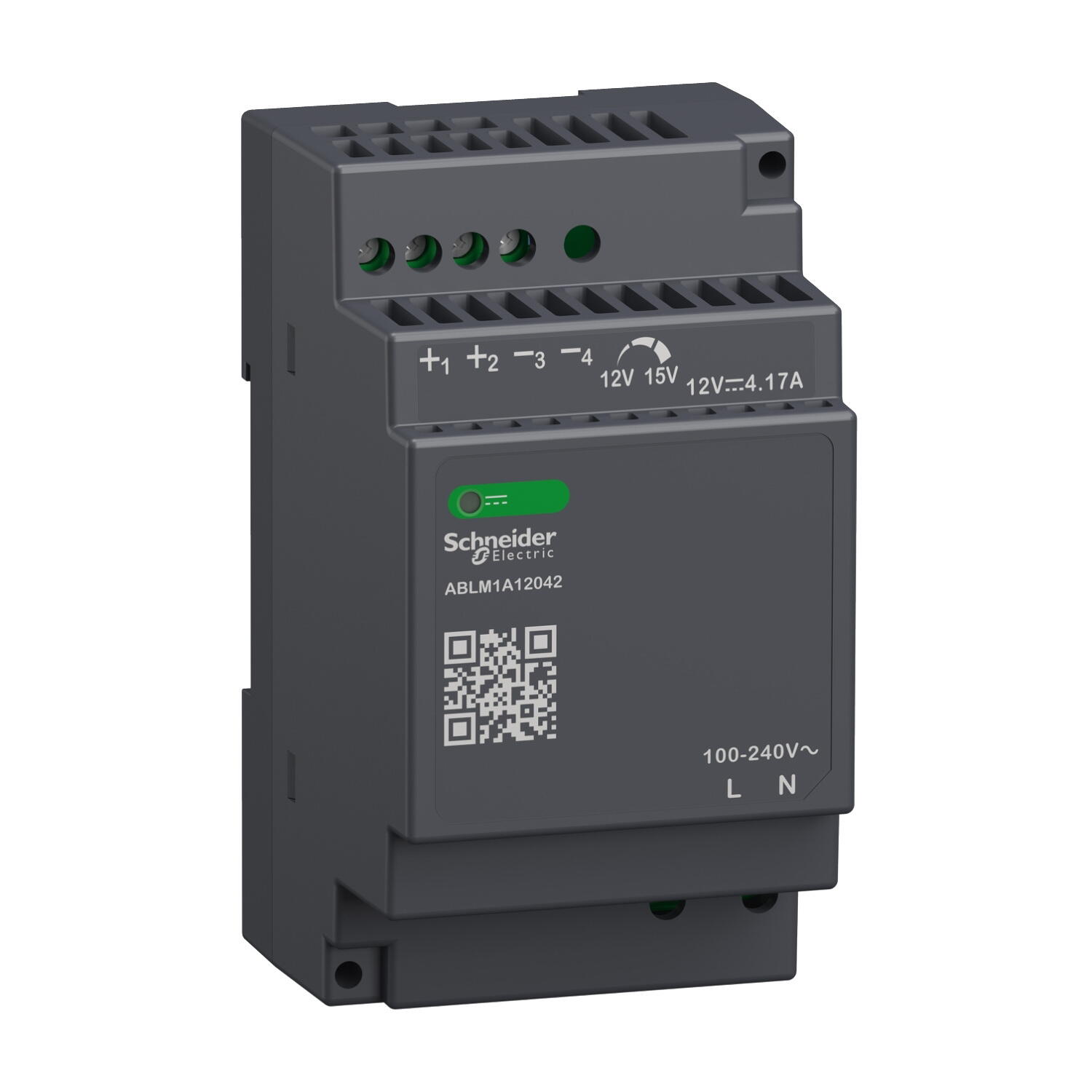

Блок живлення Schneider модульний 12В 50Вт​ ( ABLM1A12042 )

Це модульний блок живлення з регульованим імпульсним режимом ABLM (SMPS) подає напругу постійного струму. Номінальна вхідна напруга від 100 В до 240 В змінного струму, номінальний вихідний струм 4. 17 А при 12 В постійного струму і номінальну вихідну потужність 50 Вт. Підходить для живлення постійною напругою, необхідною в таких сферах як транспортування, пакування, управління, харчова промисловість, гірничодобувна промисловість, нафтогазова промисловість і водопостачання. Встановлюється на омега-рейку або кріпиться гвинтами. Ширина 53 мм, висота 91 мм, глибина 55,6 мм. Забезпечує захист від перевантажень і коротких замикань з автоматичним перезапуском після усунення джерела перевантаження/короткого замикання. Вага 0,221 кг. Відповідає стандартам EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22. 2No62368-1/No61010-2-201/No61010-1 і сертифікований CE, CUL, RCM, CBscheme. Для його захисту рекомендовано використовувати мініатюрні вимикачі Acti9 iC60. Тип захисту - крива 6А, 10 A, B або C. На передній панелі є світлодіод, що вказує на наявність вихідної напруги постійного струму, а також QR-код для доступу до технічної документації. Завдяки модульному корпусу, вони можуть бути встановлені як в шафах, так і на промислових панелях шляхом закріплення на омега-рейці (DIN). Розроблені для простих машин, модульні джерела живлення в першу чергу цінуються за свою надзвичайну компактність.

Блок живлення Schneider модульний 12В 50Вт​ ( ABLM1A12042 ) характеристики:

• Серія продукту: Modicon Power Supply
• Тип виробу або компоненту: Джерело живлення
• Тип джерела живлення: Регульований режим перемикання
• Варіативна опція: Модульний
• Матеріал корпусу: Пластик
• Номінальна вхідна напруга: 100...240 В AC однофазний, 100...240 В AC фаза на фазу
• Номінальна потужність Вт: 50 Вт
• Вихідна напруга: 12 В постійний струм
• Вихідний струм джерела живлення: 4,17 А
• Номінальна частота мережі: 50…60 Гц
• Сумісність з мережевими системами: TN, TT, ІТ
• Максимальний струм витоку: 0,25 мА 240 В змінний струм
• Тип захисту входу: Вбудований запобіжник (не взаємозамінний) 3,15 А. Зовнішній захист (рекомендується) 20 А Крива B. Зовнішній захист (рекомендується) 20 А Крива C. Зовнішній захист (рекомендується) 10 А Крива B. Зовнішній захист (рекомендується) 6 А Крива C
• Максимальний пусковий струм: 30 А на 115 В, 60 А на 230 В
• Коефіцієнт потужності: 0,50 на 115 В змінний струм, 0,39 на 230 В змінний струм
• Коефіцієнт корисної дії: 88 % на 115 В AC, 88 % на 230 В AC
• Регулювання вихідної напруги: 12...15 В
• Розсіювана потужність Вт: 5,5 Вт
• Межа вхідної напруги: 90...264 В змінний струм
• Споживання струму: < 1.5 A 115 В змінний струм, < 1 A 230 В змінний струм
• Час включення: < 2 с
• Час витримки: > 20 мс 115 В змінний струм, > 60 мс 230 В змінний струм
• Запуск з ємнісним навантаженням: 3000 мкФ
• Залишкова пульсація: < 100 мВ
• Середній час безвідмовної роботи MTBF: 1500000 гн на 25 °C, повне навантаження 1000000 гн на 55 °C, 80 % навантаження
• Тип захисту виходу: Від перевантаження і коротких замикань, protection technology: автоматичне скидання. Від перегріву, protection technology: ручне скидання. Від перенапруги, protection technology: ручне скидання
• Клеми підключення: Гвинтове з'єднання: 0.5...2.5 мм², (AWG 20...AWG 14) без наконечника дроту для вихід. Гвинтове з'єднання: 0.5...1.5 мм², (AWG 20...AWG 16) з наконечником для дроту для вихід. Гвинтове з'єднання: 0.5...1.5 мм², (AWG 20...AWG 16) для вхід
• Стабілізація вхідної напруги та навантажен: < 0.5 % на на лінії, < 1 % на Від 0 до 100% навантаження

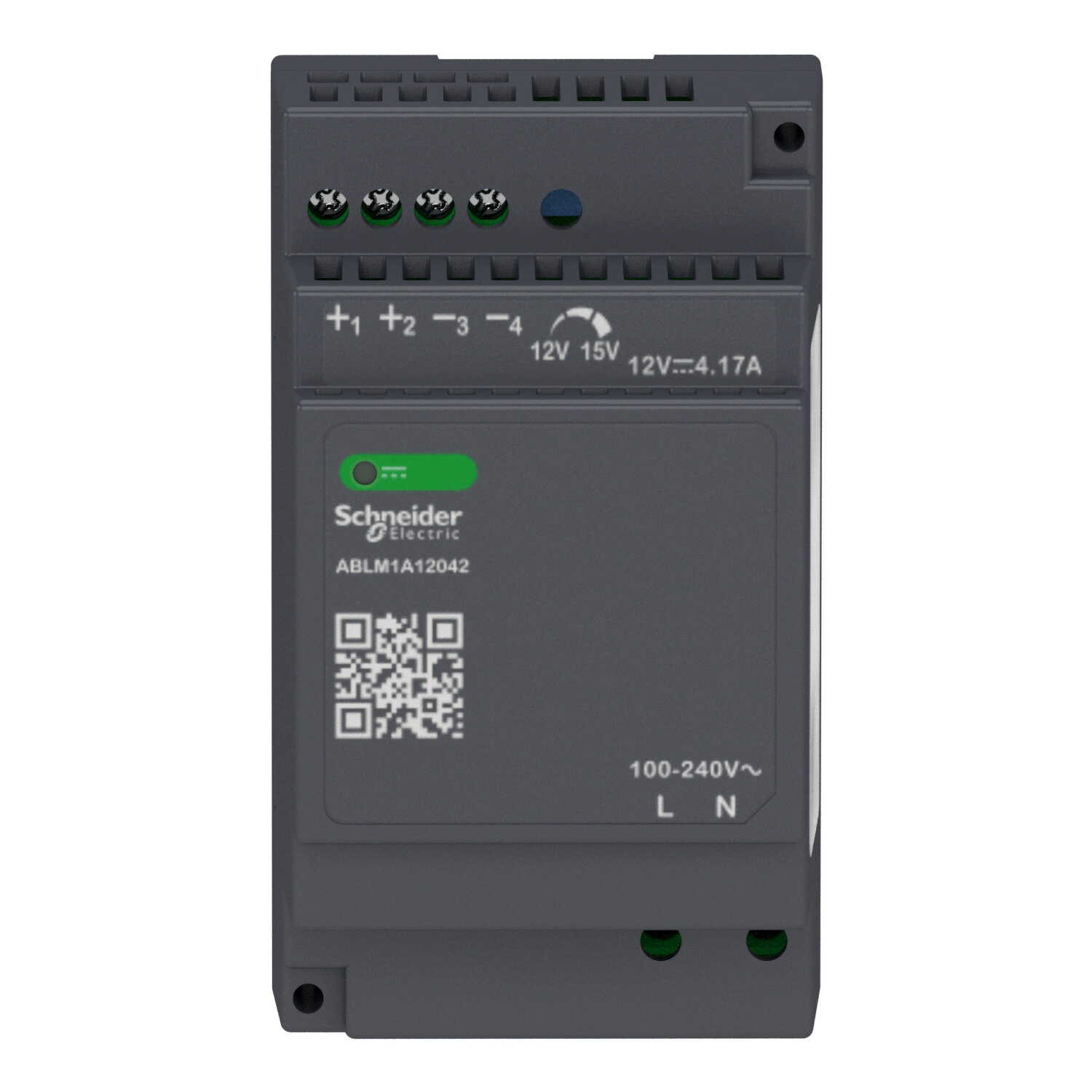

• Світлодіодний індикатор стану: 1 світлодіод (зелений) вихідна напруга
• Глибина: 55,6 мм
• Висота: 91 мм
• Ширина: 53 мм
• Вага нетто: 0,221 кг
• Вихідне з'єднання: Послідовний, Паралельне

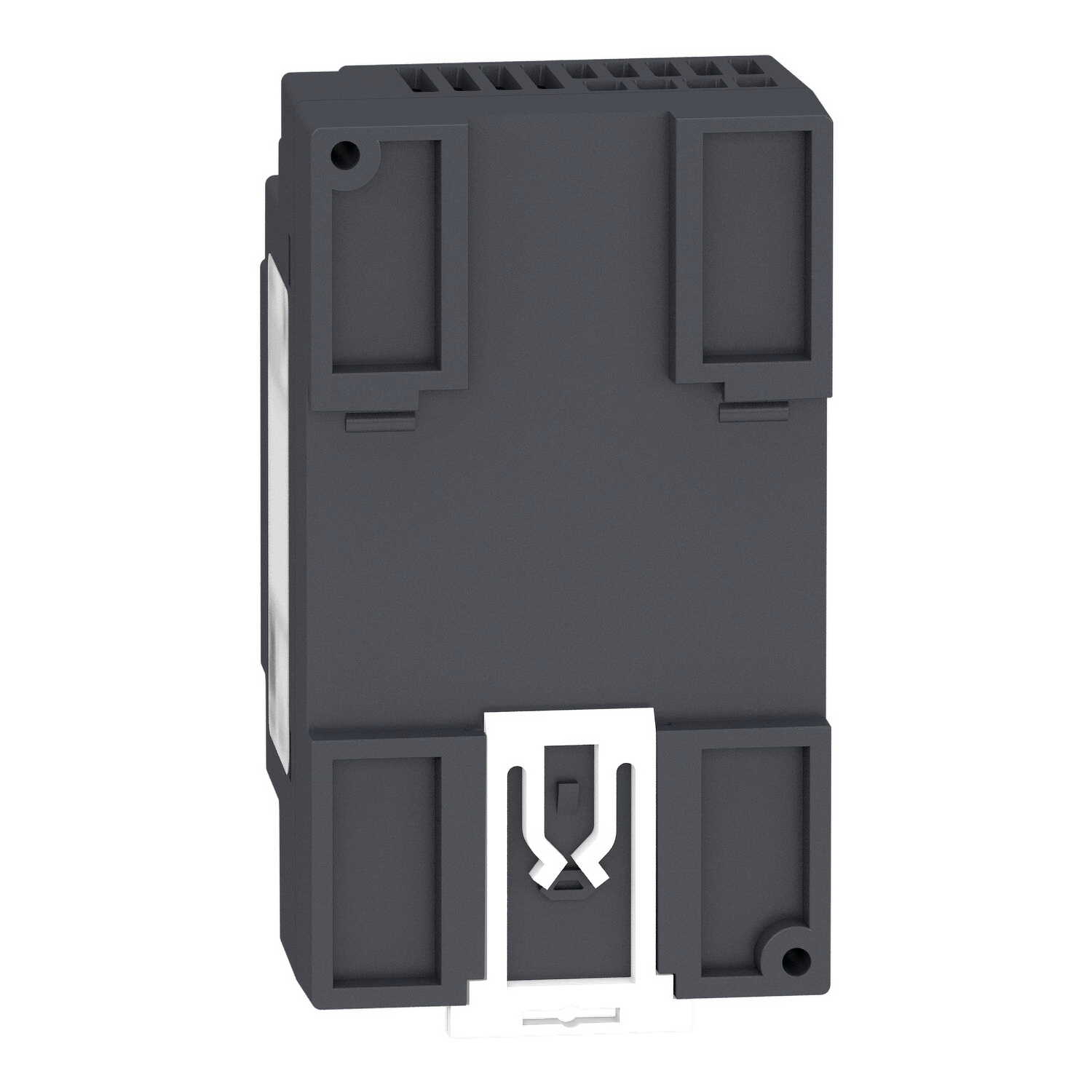

• Монтажна опора: DIN-рейка 35х15 рейка відповідно до МЕК 60715, DIN-рейка 35х7.5 рейка відповідно до МЕК 60715. Двопрофільна DIN рейка, монтаж панелі
• Живлення: Безпечна низьковольтна напруга відповідно до МЕК 60950-1. Безпечна низьковольтна напруга відповідно до МЕК 60204-1. Безпечна низьковольтна напруга відповідно до МЕК 60364-4-41
• Електрична міцність ізоляції: 3000 В змінний струм вхід /вихід
• Категорія перенапруги: II
• Ступінь захисту: IP20
