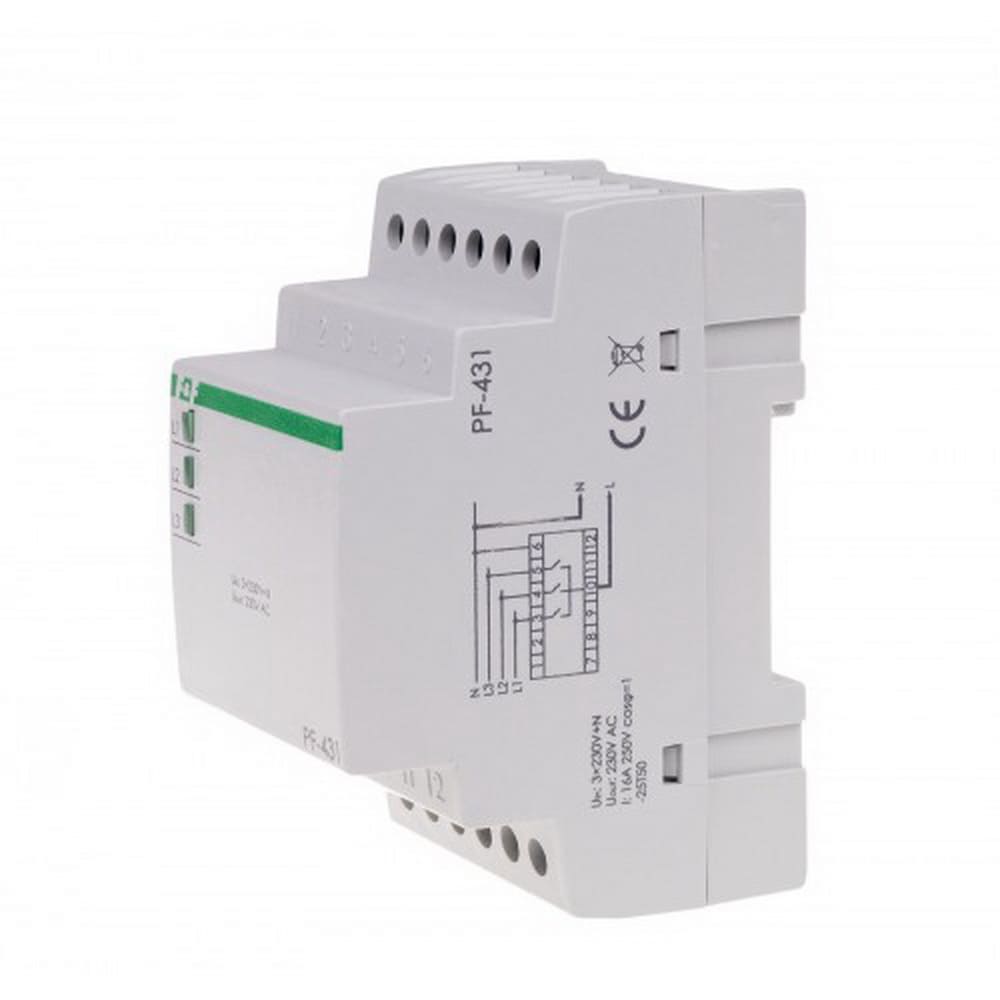

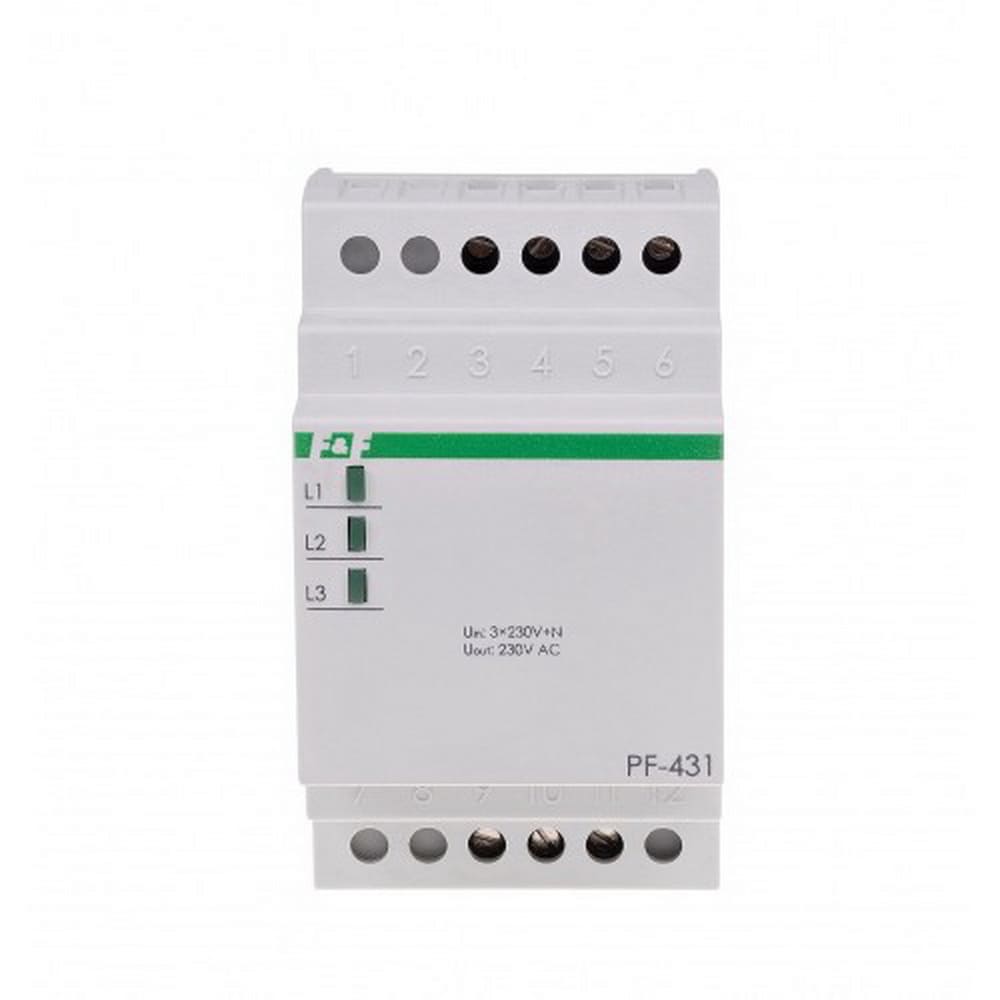

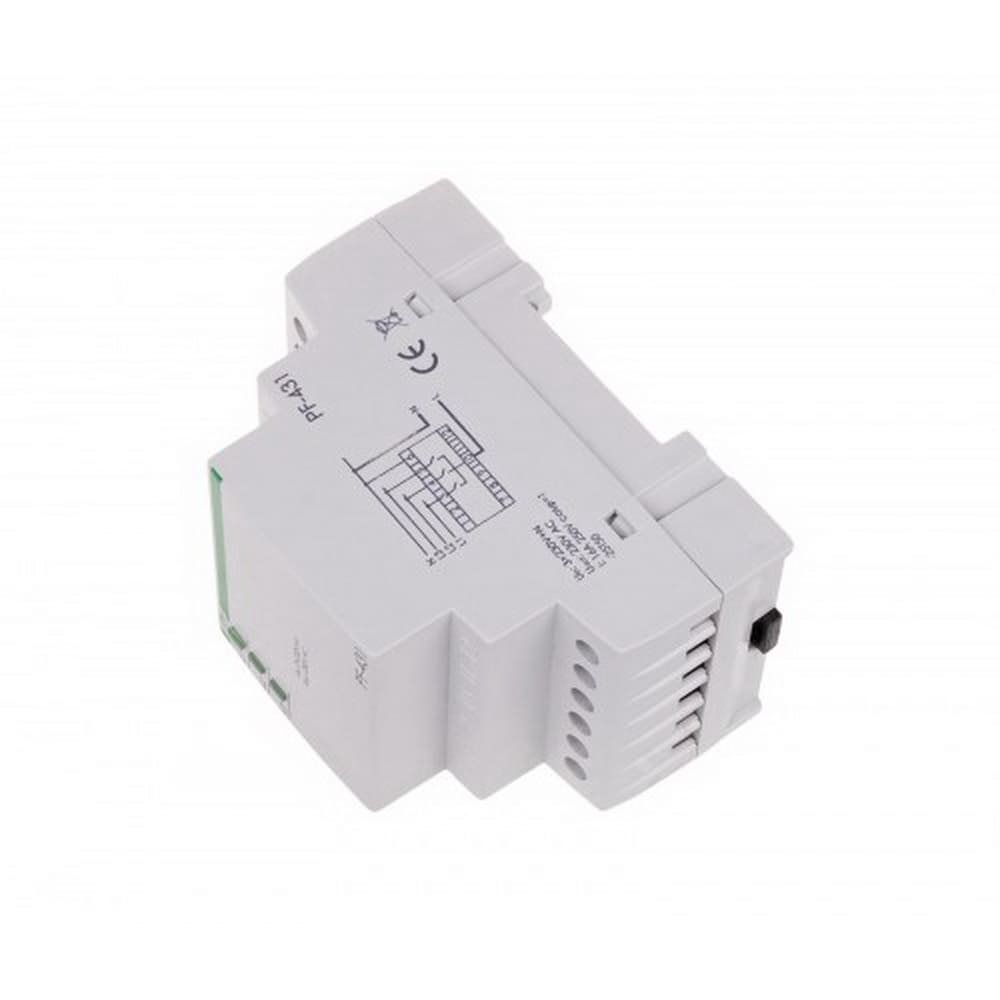

Автоматичний перемикач фаз PF-431 16A F&F ( PF-431 )

Автоматичний перемикач фаз PF-431 призначений для підтримання постійного рівня напруги живлення однофазних електропристроїв у випадку пропадання фази живлення або зміни рівня напруги на ній поза встановлені межі шляхом перемикання живлення на іншу фазу з правильними параметрами.

На вхід перемикача підведено трифазну чотирьохпровідну напругу живлення, а з виходу подається напруга однієї фази. Якщо рівень вихідної напруги перевищить встановлені межі, перемикач подасть на вихід фазу з правильними параметрами. Під час перемикання (вимкнення однієї фази та увімкнення іншої) на виході короткочасно немає напруги. Пошкодження реле робочої фази (перегорання контактів, розрив кола котушки) призведе до перемикання живлення на іншу фазу. Конструкція пристрою не дозволяє ввімкнути більше одного реле одночасно, тому у випадку залипання контактів реле в колі фази з неправильними параметрами перемикання на іншу фазу не відбудеться. Фаза L1 є пріоритетною. Якщо вона матиме правильні параметри, перемикач подасть її на вихід незважаючи на те, що рівень напруги ввімкненої фази є теж правильним. Час перемикання однієї фази на іншу становить 0,2 с.
