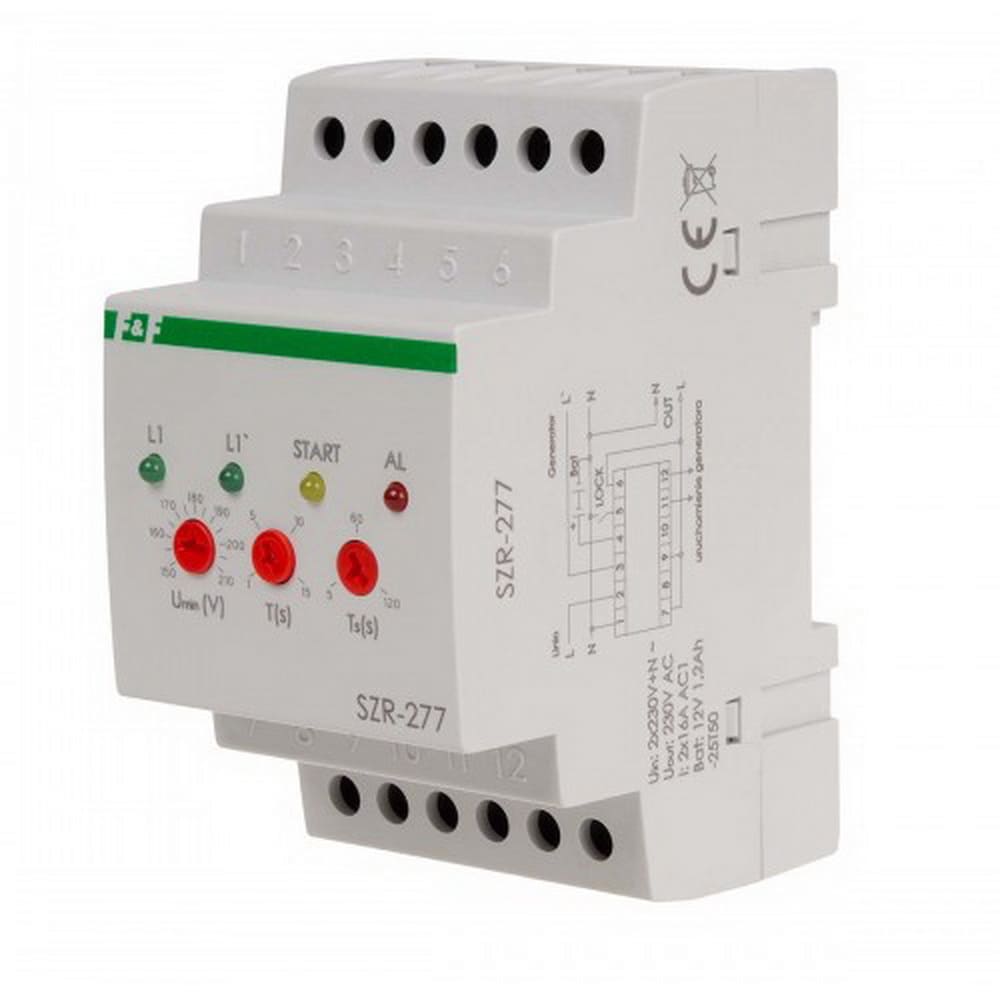

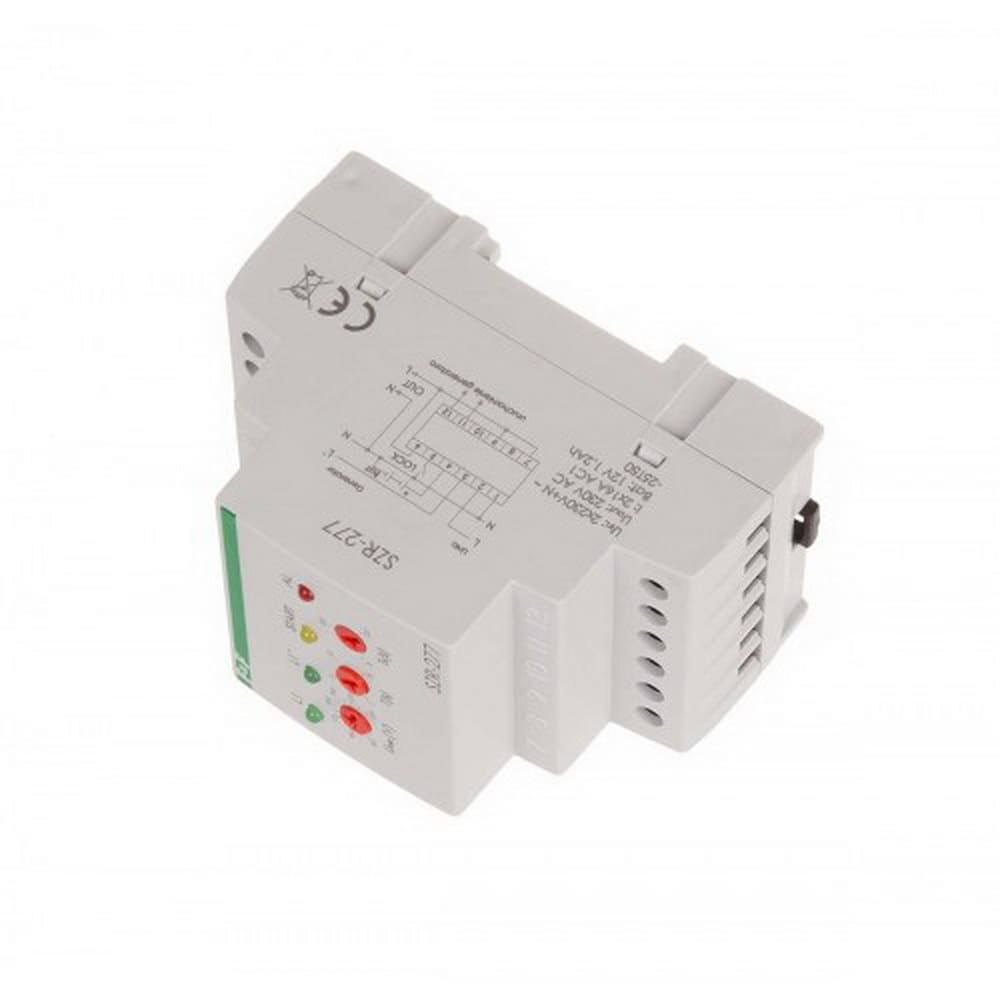

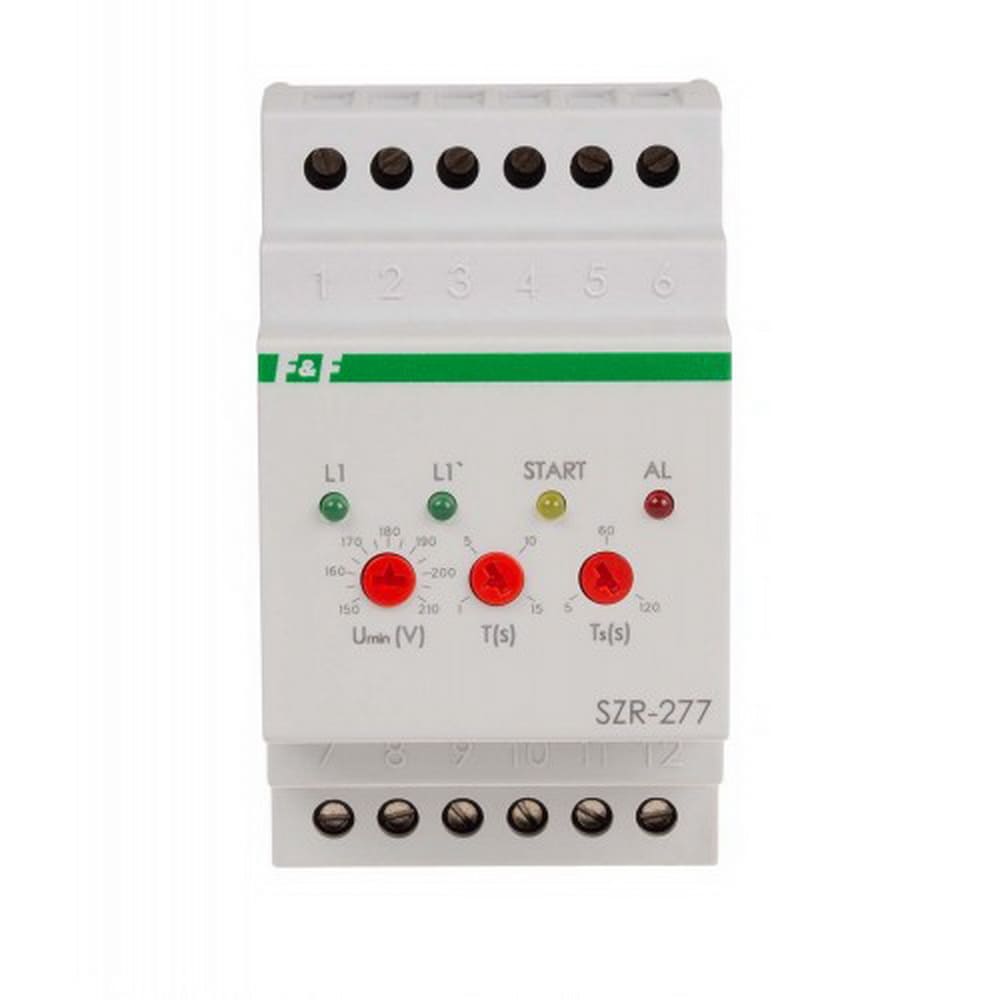

Автоматичне ввімкнення резерву SZR-277 1ф 16А F&F ( SZR-277 )

SZR-277 (для генераторів) призначений для контролю напруги в однофазній мережі живлення та перемикання споживачів на резервний вхід від генератора, при виході напруги з мережі за встановлені межі. Принцип дії: якщо напруга в мережі в допустимих межах, навантаження через закриті контакти 2-7 підключено до мережі. При виході напруги за встановлені межі, контакти 2-7 розмикаються, навантаження відключається. Через 15 секунд замикаються контакти 11-12 і реле подає сигнал на запуск генератора. Після виходу його в робочий режим (напруга генератора стабільна і знаходиться в допустимих межах) контакти 3-9 замикаються, і навантаження підключається до генератора. При відновленні напруги в мережі через 10 секунд контакти 3-9 розмикаються, через 0,3 секунди замикаються контакти 2-7 і навантаження підключається до мережі живлення.
