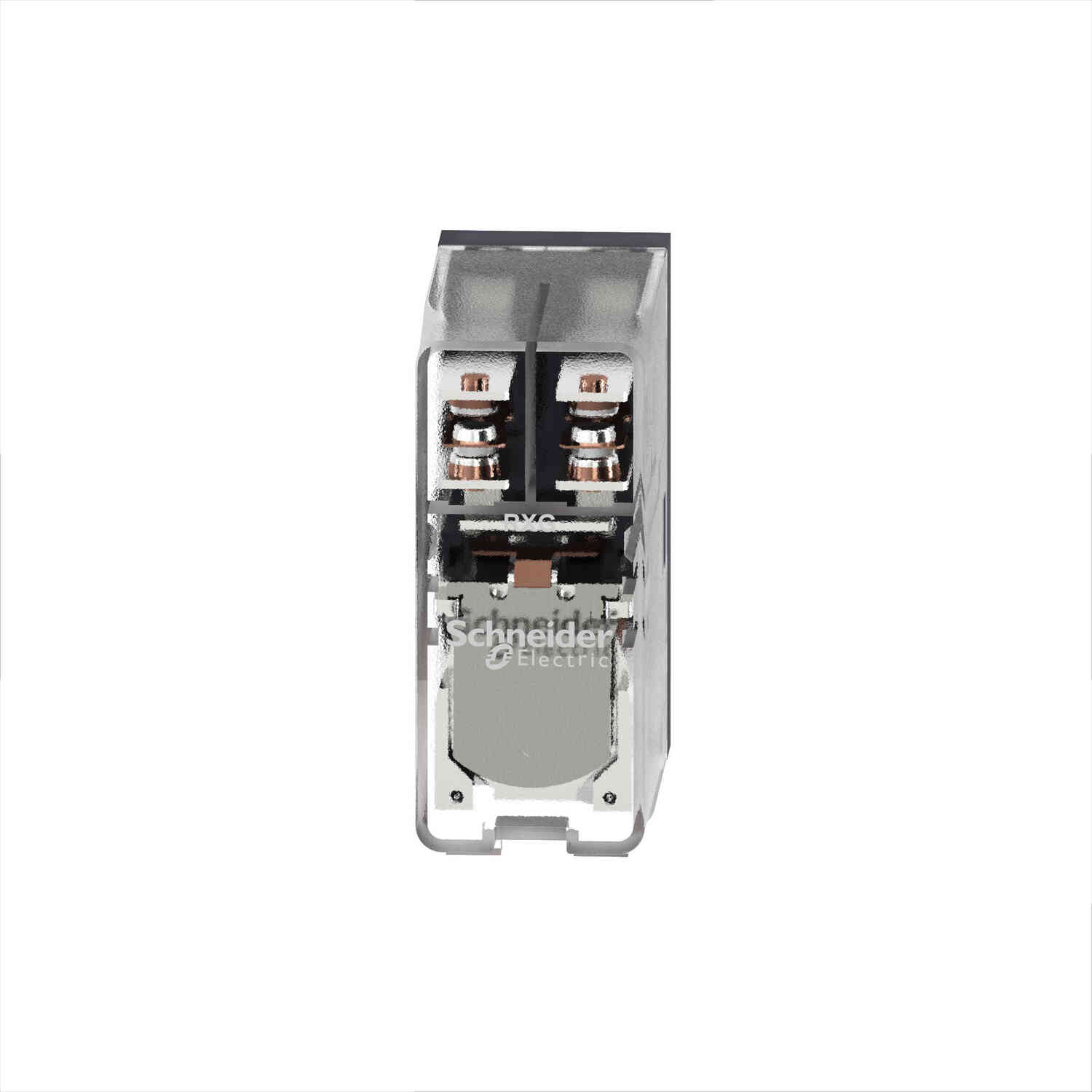

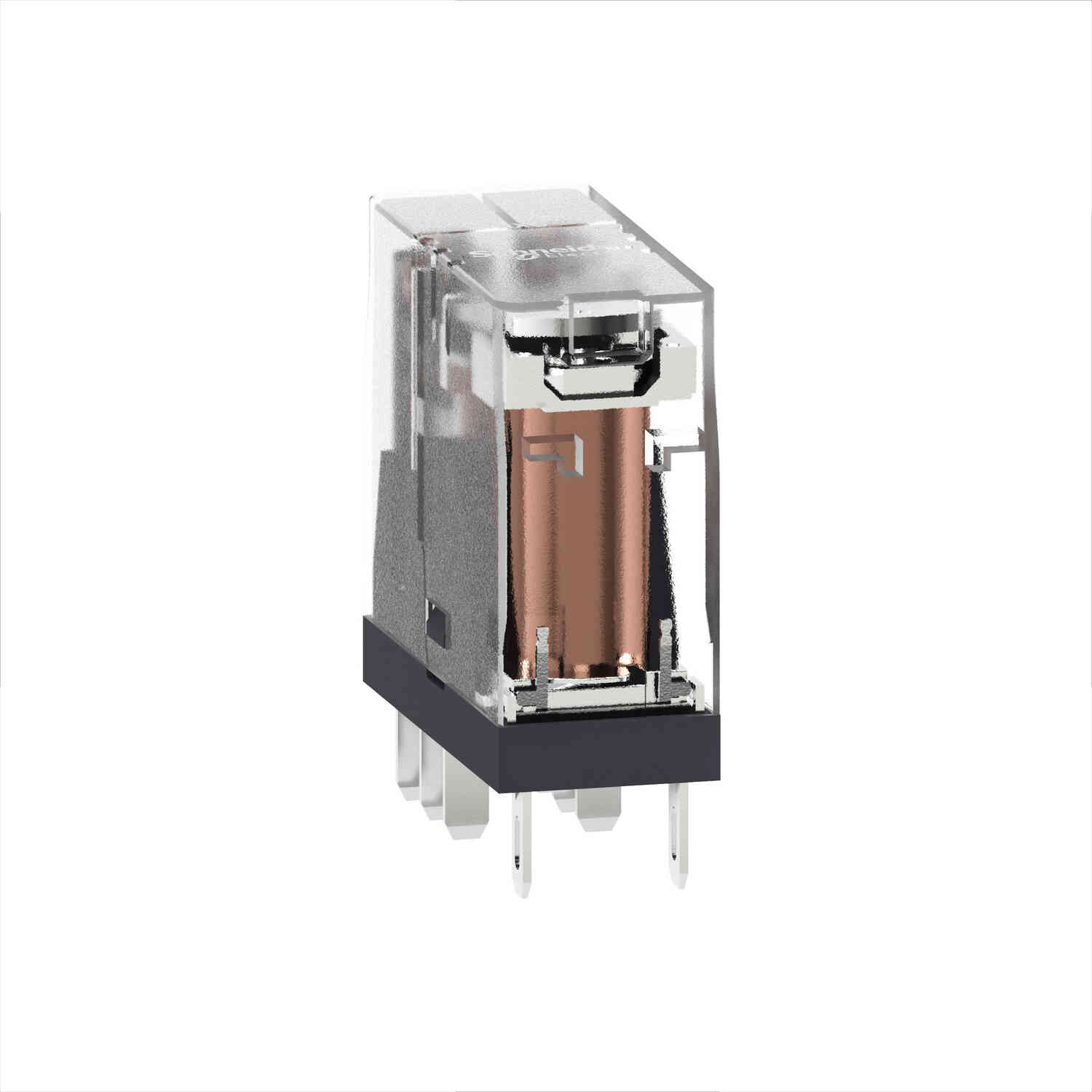

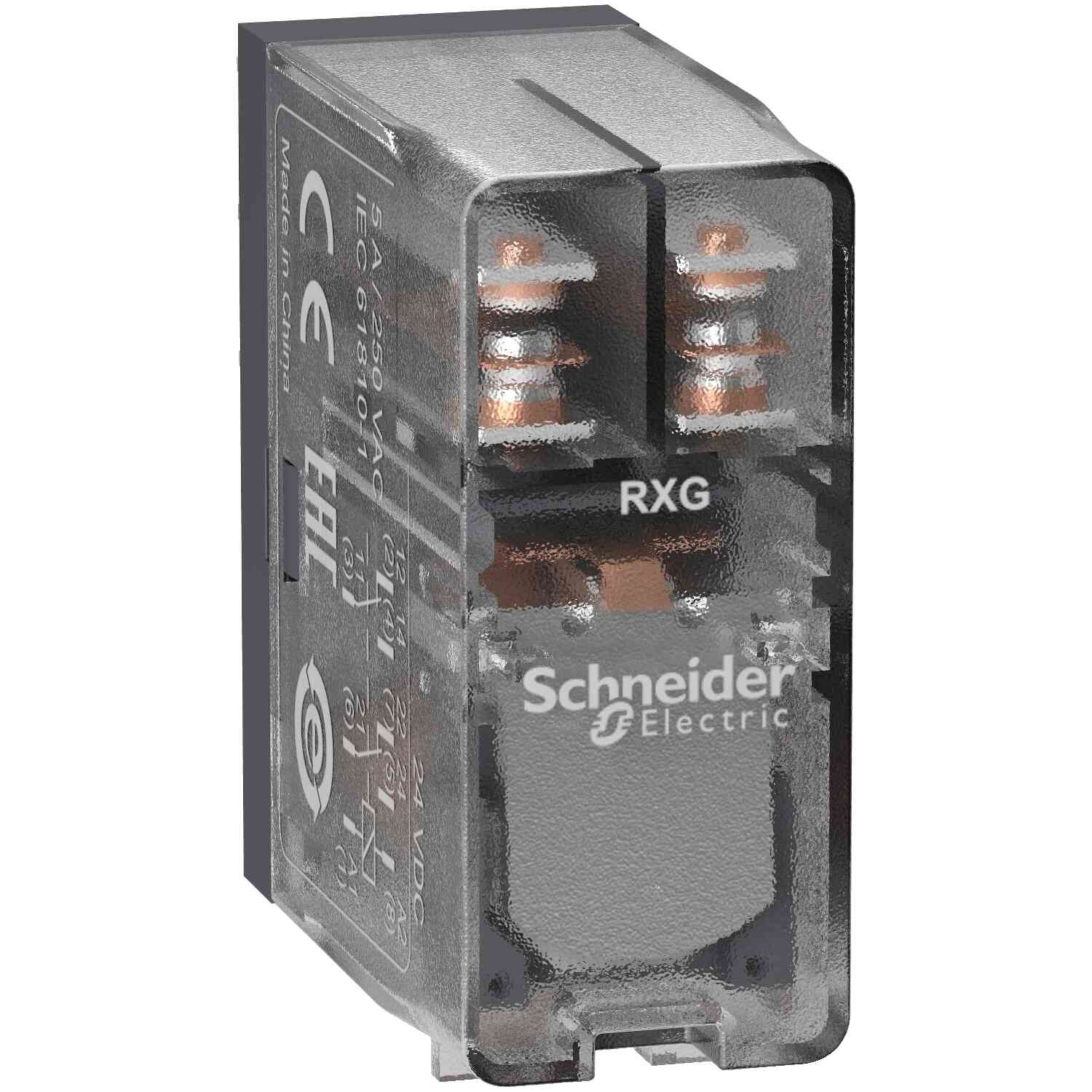

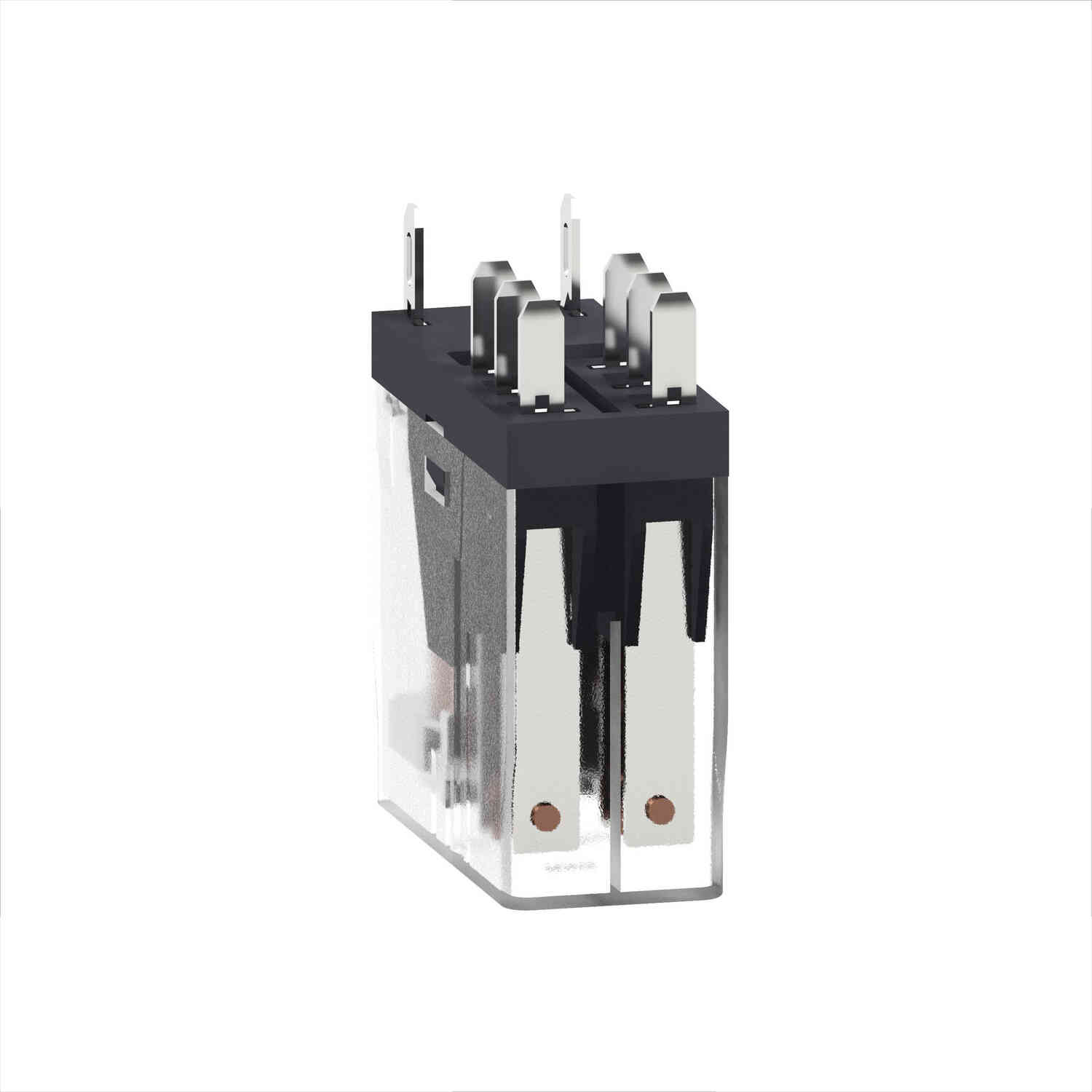

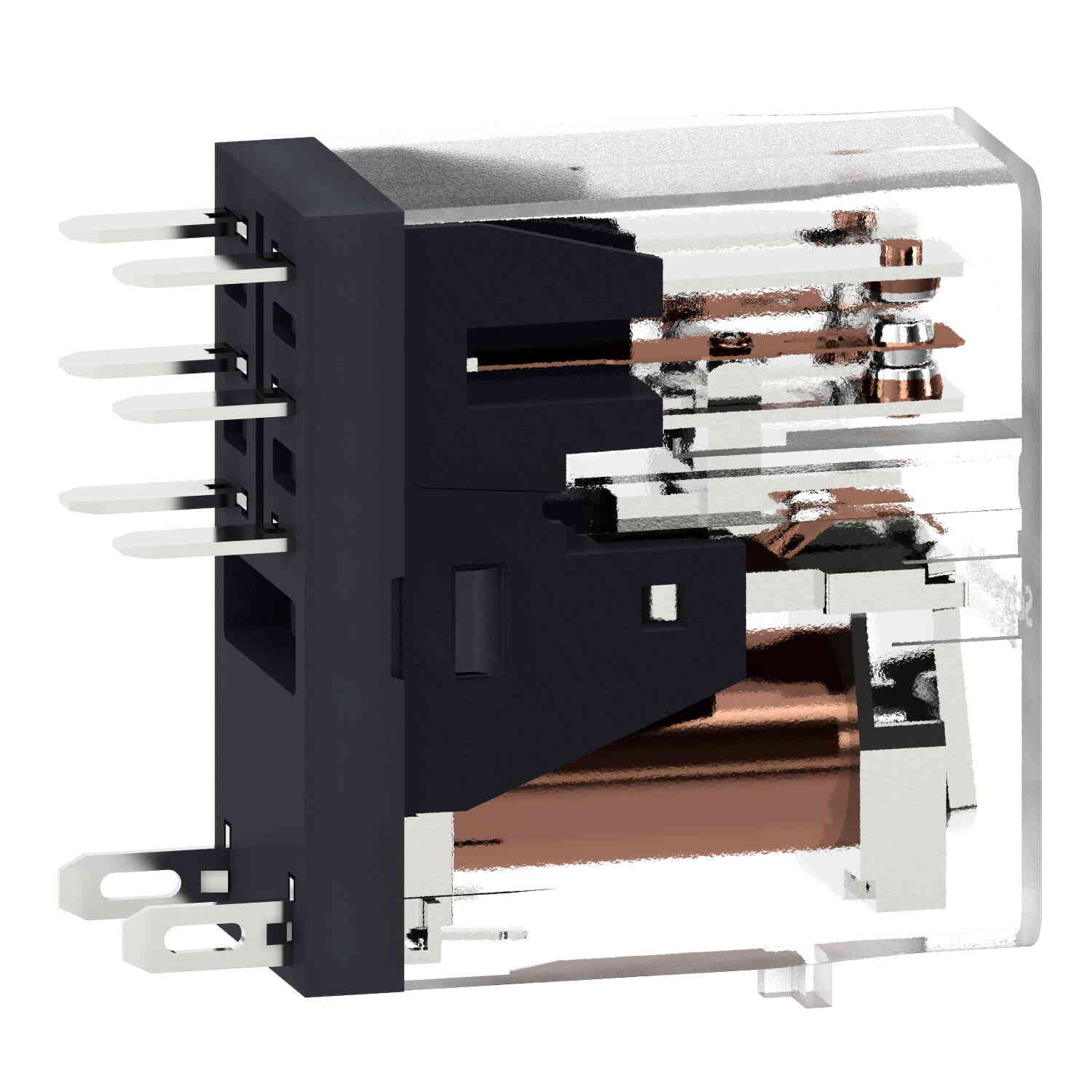

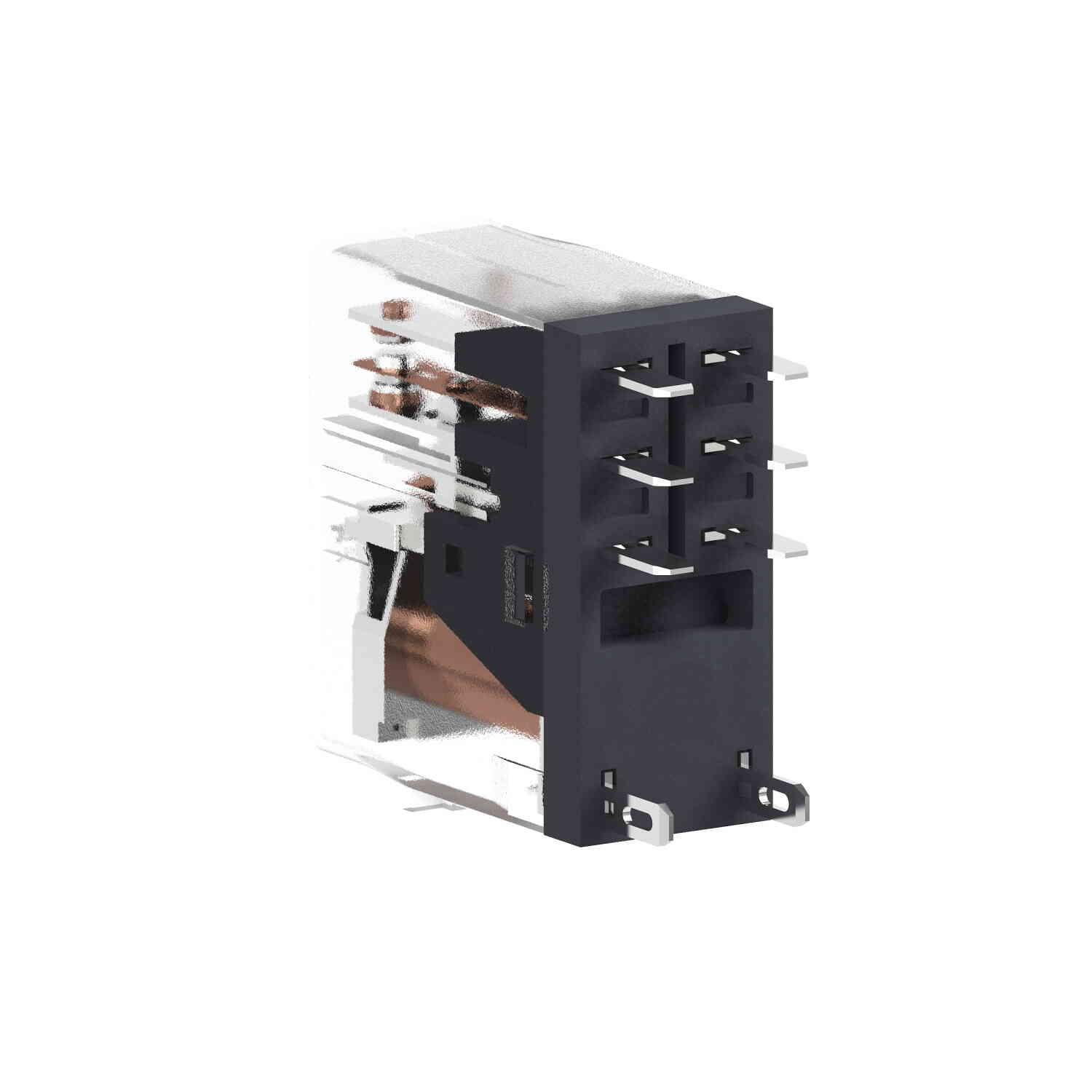

Реле проміжне Schneider RXG 2CO DC 24В 5А ( RXG25BD )

Это вставное реле Harmony RXG имеет напряжение управления 24В постоянного тока и имеет 2 переключающих контакта DPDT (двухполюсные с двойным переключением) с номиналом 5А. Имеет большой выбор количества контактов для использования с высоким номинальным током и компактный дизайн. Штыревый терминал Faston монтируется быстро и надежно. Это помогает уменьшить размер корпусов и повысить надежность оборудования, которое можно установить почти везде. Продукт имеет IP40 и прозрачную крышку, что позволяет оператору визуально проверить состояние контактов. Работоспособность автоматизированных систем с аппаратно-интегрированной логикой для дополнения функций промышленных программируемых логических контроллеров (ПЛК)

Реле промежуточное Schneider RXG 2CO DC 24В 5А ( RXG25BD ) основные характеристики:

• Серия продукта: Электромеханические реле Harmony
• Название серии: Серия RXG
• Тип изделия или компонента: Вставное реле
• Тип реле: Интерфейсное реле
• Тип контакта и соединения: 2 переключающих контакта
• Напряжение схемы управления: 24 В постоянный ток
• Условный тепловой ток в оболочке: 5 А -40…55 °C
• Светодиодный индикатор состояния: Отсутствует
• Электрическая износостойкость: 100000 циклов для нормально открытой резистивной нагрузки при 55 °C, 100000 циклов для нормально закрытой резистивной нагрузки при 55 °C
• Номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В в соответствии с UL
• Максимальное напряжение переключения: 250 В переменный ток, 30 В постоянный ток
• Порог напряжения отпускания: >= 0.1 Uc постоянный ток
• Номинальный рабочий ток: 10 А на 30 В (постоянный ток) в соответствии с UL, 10 А на 30 В (постоянный ток) в соответствии с МЭК, 10 А на 250 В (переменный ток) в соответствии с UL, 10 А на 250 В (переменный ток) в соответствии с МЭК
• Ток нагрузки: 5 А на 250 В переменный ток
• Минимальная коммутационная способность: 50 мВт на 10 мА, 5 В постоянный ток
• Максимальная коммутационная способность: 1250 ВА
• Тип управления: Без кнопки тестирования, что замыкается
• Средний сопротивление: 1100 Ом при 23 °C +/- 10 %
• Сопротивление контакта: 100 мОм
• Сопротивление изоляции: 1000 МОм на 500 В постоянный ток
• Класс электрической изоляции: Класс F
• Механическая износостойкость: 10000000 циклов
• Показатели надежности безопасности: B10d = 100000
• Рабочая скорость: <= 1800 циклов/час под нагрузкой <= 18000 циклов/час холостой ход
• Коэффициент использования: 20%
• Рабочее время: 20 мс
• Интегральное время: 20 мс
• Электрическая прочность изоляции: 1000 В переменный ток между контактами с микро выключением изоляция 5000 В переменный ток между катушкой и контактом с усиленной изоляцией изоляция 3000 В переменный ток между полюсами с базовой изоляцией изоляция
• Номинальное импульсное выдерживаемое напряжение: 1200 В переменный ток между контактами с микроразмыканием 6000 В между катушкой и контактом с усиленной изоляцией 1500 В между клеммами и корпусом с основной изоляцией
• Категория перенапряжения: III
• Степень защиты: PT I
• Степень загрязнения: 2
• Уровни теста: Уровень А групповой монтаж
• Описание изделия: Полный комплект
• Материал контакта: Серебряный сплав (AgSnO2In2O3)
• Форма контакта: Плоский (типа Faston)
• Вес нетто: 0,018 кг
• Степень защиты: IP40
