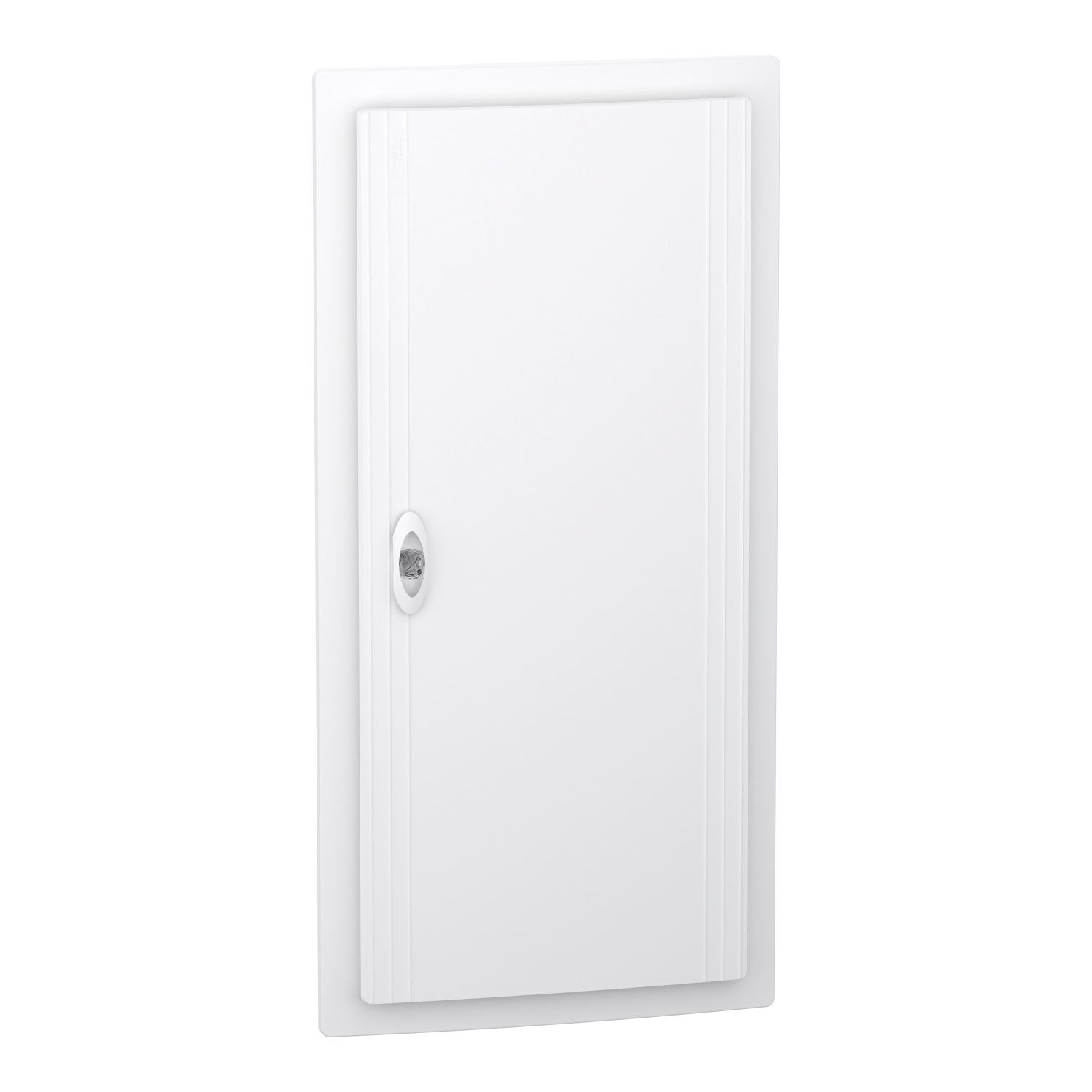

Бокс пластиковый Schneider PrismaSeT XS на 4x13 модулей врезной IP40 ( LVSXN413 )

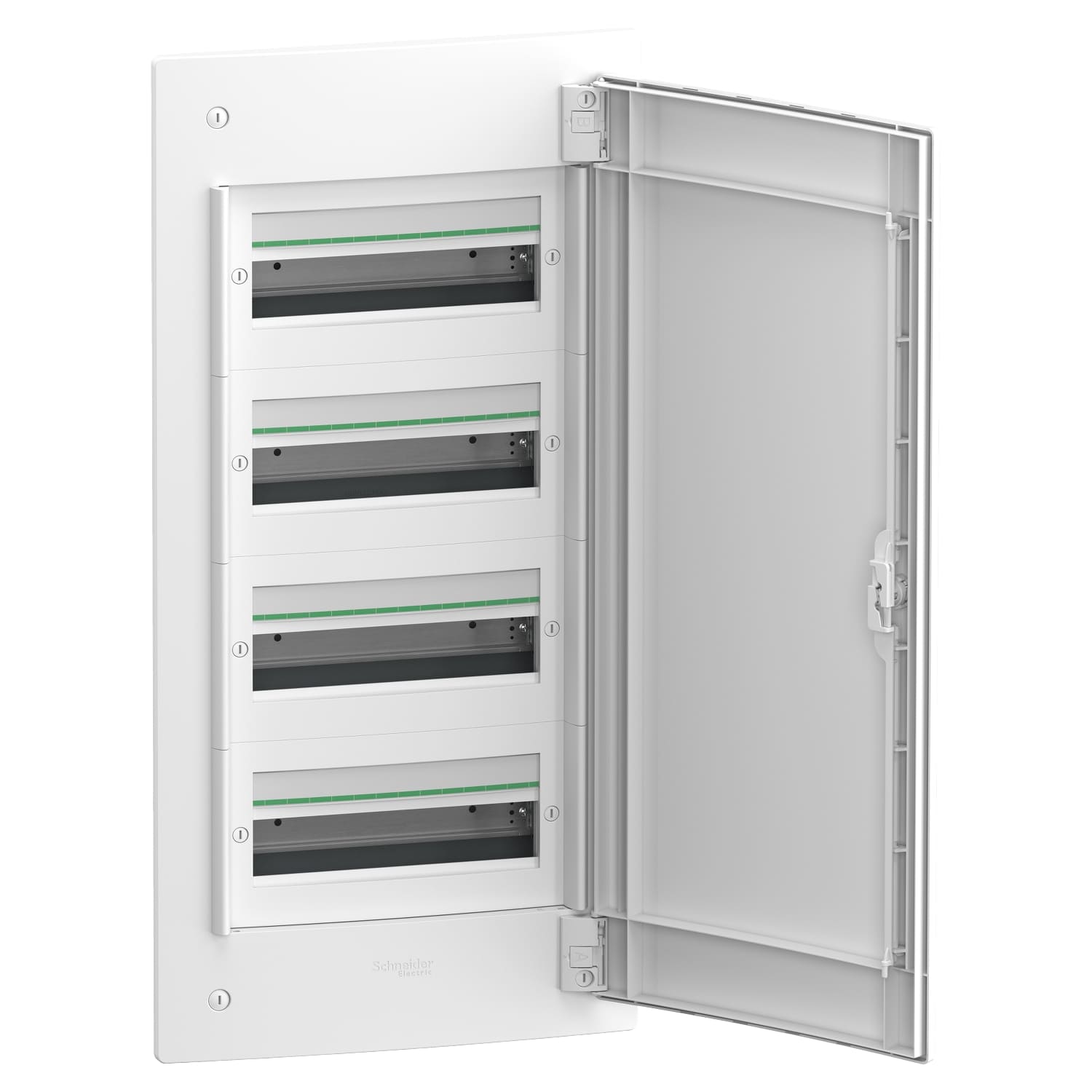

Распределительный щит встраиваемый PrismaSeT XS. Изготовлен из пластика, щит содержит 4 ряда по 13 модулей (18 мм). В щите можно разместить все типы модульных распределительных устройств. Щит предназначен для установки внутри помещений. Степень защиты IP40 (при закрытых дверях). Комплектуется сплошными дверями. Цвет корпуса, пластрона и дверей белый (RAL 9003). Щит предназначен для использования в жилых и промышленных секторах. Щит разработан для электриков, он эргономичен и гибок в установке. Кабели могут вводиться через верхнюю или нижнюю часть щита с помощью съемных пластин для ввода кабелей. Возможно вводить кабели и шины. Оснащен 1 задней панелью и 4 DIN-рейками. Рейки съемные, что облегчает прокладку кабелей и техническое обслуживание. Комплектуется 1 клеммным блоком заземления и 1 клеммным блоком нейтрали. Клеммный блок заземления обеспечивает 32 выхода (4x (4x16 мм² + 4x10 мм²)). Клеммный блок нейтрали имеет 32 выхода (4x (4x16 мм² + 4x10 мм²)). С щитом комплектуются: 4 маркировочных набора, 4 защитные пластины, 1 заглушка и элементы крепления кабелей. Класс электрической изоляции II. Номинальное напряжение изоляции Ui 400 В. Категория перенапряжения II. Номинальный ток In 90А. Рассеиваемая мощность 76 Вт. Полностью соответствует стандартам МЭК 60670-1 и 24, 61439-1 и 3. Общие размеры: (Ш) 351 мм x (В) 810 мм x (Г) 129 мм. Вес изделия 5,900 кг.

Бокс пластиковый Schneider PrismaSeT XS на 4x13 модулей встраиваемый IP40 ( LVSXN413 ) основные характеристики:

• Тип изделия: Ограждение
• Тип шкафа: Распределительный шкаф
• Монтаж шкафа: Вровень
• Ширина: Всего: 396 мм Встроенный: 366 мм
• Высота: Всего: 810 мм Встроенный: 780 мм
• Глубина: Всего: 136,5 мм Встроенный: 86,5 мм
• Внутренняя глубина: 80 мм
• Количество модулей Ш = 9 мм: 104
• Количество модулей шириной 18 мм на ряд: 52
• Температура эксплуатации: -25…+60 °C
• Степень защиты: IP40
• Класс электрической изоляции: Класс II Двойная изоляция
• Дополнительное оборудование: 4 идентификационные этикетки
  4 защитные этикетки
  2 блока контактов
  1 планка заглушки
  1 Дверца
  4 DIN-рейки
  1 задняя панель
• Тип передней панели: Модульный
• Рассеиваемая мощность [Вт]: 76 Вт
• [In] номинальный ток: 90 А
• Тип рейки: DIN-рейка
• Кабельный ввод: Кабель или трубка
  Вырезанные пластины
  Съемные пластины
• Количество клеммных блоков: 1 Нейтральный с 24 выводами
  1 Земля с 32 выводами
• Распределительный блок отводов: 16 x 16 мм² + 16 x 10 мм² для Земли
  3 x (4 x 16 мм² + 4 x 10 мм²) для Нейтрали
• Клеммы подключения: Гвинтовое соединение (Земля), 16 x 16 мм²
  Гвинтовое соединение (Земля), 16 x 10 мм²
  Гвинтовое соединение (Нейтральный), 12 x 16 мм²
  Гвинтовое соединение (Нейтральный), 12 x 10 мм²
• Описание параметров блокировки: Опция блокировки клавиш
• Материал корпуса: Задняя часть Технопластик
  Шкаф Технопластик
  Front plate Технопластик
  Двери Технопластик
• Штрих-код: 3606482040977
